2023年微电子科学与工程专业就业前景调查报告随着信息化时代的到来，微电子技术作为信息技术的重要组成部分，对于现代社会的发展起着至关重要的作用。
微电子科学与工程专业在其中具有不可替代的作用。
那么，微电子科学与工程专业的就业前景如何呢？接下来，本文基于一些数据和分析，就此问题进行探讨。
一、行业前景分析据统计，2019年，国内芯片市场规模达到了约5254亿元人民币，同比增长了约20%，而且未来还有持续增长的趋势。
在国家政策的支持下，国内的微电子产业将迎来新的机遇和发展。
伴随着“芯片强国”战略的推进，国家将大力发展集成电路产业，把IC设计、制造、封装、测试、设备及材料等整个产业链关键环节都放在重点培育之列，这也为微电子专业人才的就业提供了广阔的空间。
二、就业方向1. 芯片设计方向：集成电路设计是微电子科学的重要分支，是挑战最大、难度最大的一个领域之一。
近年来随着芯片复杂度、工艺技术的不断进步，严谨的设计流程、精湛的设计技巧和庞大的设计团队也才能保证芯片的成功。
可见，这个方向所需要的人才很多。
例如，华为、中芯国际、紫光国微等集成电路公司都需要大量的集成电路设计专家。
2. IC工艺方向：通过精准的工艺流程制造出更小、更快、更节能的芯片，是微电子工艺人员所追求的目标。
此方向要求人才拥有扎实的物理学和工艺学等基础知识和技术，能够操作各种微电子制造设备。
3. 芯片测试/验证与可靠性方向：芯片测试是芯片制造过程中非常重要的一环，泛指对集成电路、系统芯片进行逻辑测试，以确保产品质量、功能、性能都符合要求。
在IC生产流程中，主要是侧重于设计验证、芯片测试和成品测试等环节。
如意法半导体、艾利美特、泛林集成电路等公司的研究与开发部门需要大量的芯片测试人员。
三、就业机会微电子科学与工程专业的优秀毕业生可以在以下机构和企业内找到就业机会：1. 国家集成电路设计工程技术研究中心2. 国内集成电路设计公司3. 国内IC制造企业和代工企业4. 国际IC设计和制造企业，如三星、Intel、台湾联发科（MediaTek）5. 国内科研院所和高等院校的微电子研究室和实验室四、薪酬水平据中国计算机学会发布的数据，中国信息技术行业从业人员的平均薪酬为18000元/月左右。
微电子技术和芯片设计在当今信息时代，微电子技术和芯片设计已成为重要的科技领域。
随着微型化、高性能、低功耗等需要的增加，这一领域的发展进入了一个新的时代。
本文将从微电子技术和芯片设计的发展历程、技术应用、未来趋势等方面进行探析。
一、微电子技术和芯片设计的发展历程微电子技术是集电子、物理、化学、材料、光学等学科于一体的新兴学科。
其核心是对微小的电子器件进行设计、制备和应用，目的是为了实现高速、高集成度、低功耗的电子器件。
微电子技术的发展历程可以分为4个阶段。
第一阶段：1950年代到1960年代，微电子技术刚刚诞生，主要是以硅为基础的微电子器件的研究和开发。
这个阶段的主要发明是晶体管，其应用推动了半导体工业的崛起。
第二阶段：1970年代到1980年代，微电子技术进入了高集成度时代。
大规模集成电路（LSI）和超大规模集成电路（VLSI）得到了广泛应用。
同时，加工工艺和自动化技术的不断进步也为集成度的提高提供了支持。
第三阶段：1990年代到21世纪初，微电子技术进入了系统级集成时代。
系统级集成是指将多种芯片模块集成到一个芯片上，形成一个完整的系统。
此时，计算机、通信等领域的重要应用得到了极大的发展。
第四阶段：21世纪至今，微电子技术正在向纳米级别迈进。
纳米技术可以实现器件功能的单一化和可重构性，大大提高芯片的性能和功能。
随着芯片尺寸的缩小和集成度的提高，微电子技术在人类生活、商业发展和国家安全等领域中的作用也越来越大。
二、微电子技术和芯片设计的技术应用微电子技术和芯片设计在许多领域都有广泛的应用。
比如：1. 通信领域：通过微电子技术和芯片设计，可以开发出更高速、更稳定、更低功耗的通信设备。
手机、无线通信技术、卫星通信技术等都是微电子技术的应用。
2. 汽车产业：汽车电子化越来越普及，汽车电子控制单元（ECU）也越来越重要。
通过微电子技术和芯片设计，可以降低汽车的油耗、减少排放、提高安全性等。
3. 医疗行业：微电子技术和芯片设计在医疗行业的应用非常广泛。
陆剑侠王效平李正孝东北微电子研究所１引言微电子技术是当今世界发展最快的技术之一，是信息化产业的基础和核心技术。
９０年代以来，由于微电子技术的突破和微电子新产品的不断问世和广泛应用，使信息化产业以惊人的速度发展，信息化产业在国民生产总值（ＧＮＰ）中所占份额不断提高，已成为全球主流产业。
专家预测，不久的将来，以微电子技术及其产品为主导的信息化产业将超过钢铁工业，成为世界的支柱性产业。
现在，微电子技术已成为衡量一个国家科学技术进步和综合国力的重要标志。
２国外微电子技术发展概况２．１集成电路（ＩＣ））技术现状与发展趋势集成电路（ＩＣ）出现于６０年代，根据摩尔定律，每经过１８～２４个月，ＩＣ的集成度增长一倍；人们也发现ＩＣ的特征尺寸每隔３年减小３０％，ＩＣ芯片面积增加１．５倍，Ｉｃ芯片的速度增加１．５倍，同时硅晶圆片的直径也逐渐增加，集成电路每代间隔三年。
１９９４年美国半导体工业协会（ｓＩＡ）根据美国半导体公司的主流生产线技术发展的情况，制定了美国半导体技术发展蓝图，１９９７年美国ＳＩＡ又根据情况变化制定了美国半导体公司先进水平生产线技术发展蓝图，如表１所示。
墨！羞垦主曼签夔莶垄垦壁圉年代１９９７１９９９２００１２００３２００６２００９２０１２最小特征尺寸（Ⅲ）２５０１８０１５０１３０１００７０５０臻篇赫ｃ）２５６Ｍ１Ｇ一４Ｇ１６Ｇ６４Ｇ２５６Ｇ舞蒜善曩瑟１１Ｍ２１Ｍ４０Ｍ７６Ｍ２００Ｍ５００Ｍ１４００Ｍ溜甚昌籀釜产７５０１２００１４００１６００２０００２５００３０００金属化最多层数６６．７７７．８８．９９９最低供电电压（ｖ）１．８．２．５１．５．１．８１．２．１．５１．２．１．５ｏ．９．１．２ｏ６．ｏ．９ｏ５．ｏ．６茎在勰尹片２００３００３００３００３００４５０４５０人们正在研究摩尔定律能沿用多久，实际上它受两个因素制约：首先是商业限制，随着芯片集成度的提高，特征尺寸的缩小，生产成本几乎呈指数增长；其次是物理限制，当芯片特征尺寸进到原子量级时就会遇到统计学的问题。

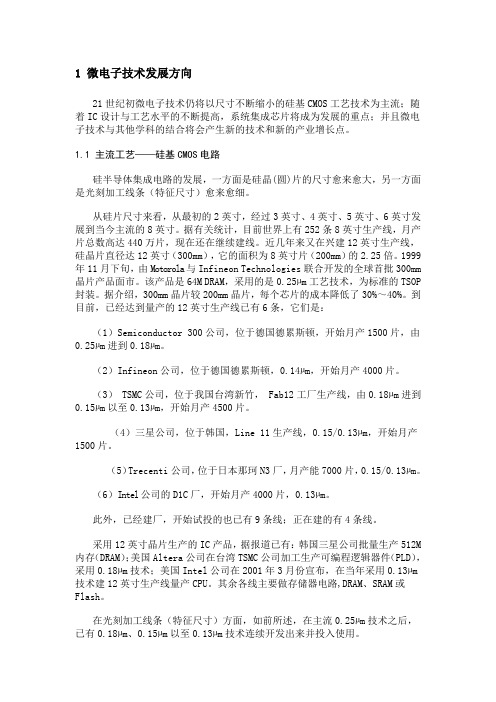

1 微电子技术发展方向21世纪初微电子技术仍将以尺寸不断缩小的硅基CMOS工艺技术为主流；随着IC设计与工艺水平的不断提高，系统集成芯片将成为发展的重点；并且微电子技术与其他学科的结合将会产生新的技术和新的产业增长点。
1.1 主流工艺——硅基CMOS电路硅半导体集成电路的发展，一方面是硅晶(圆)片的尺寸愈来愈大，另一方面是光刻加工线条（特征尺寸）愈来愈细。
从硅片尺寸来看，从最初的2英寸，经过3英寸、4英寸、5英寸、6英寸发展到当今主流的8英寸。
据有关统计，目前世界上有252条8英寸生产线，月产片总数高达440万片，现在还在继续建线。
近几年来又在兴建12英寸生产线，硅晶片直径达12英寸（300mm），它的面积为8英寸片（200mm）的2.25倍。
1999年11月下旬，由Motorola与Infineon Technologies联合开发的全球首批300mm 晶片产品面市。
该产品是64M DRAM，采用的是0.25µm工艺技术，为标准的TSOP 封装。
据介绍，300mm晶片较200mm晶片，每个芯片的成本降低了30%～40%。
到目前，已经达到量产的12英寸生产线已有6条，它们是：（1）Semiconductor 300公司，位于德国德累斯顿，开始月产1500片，由0.25µm进到0.18µm。
（2）Infineon公司，位于德国德累斯顿，0.14µm，开始月产4000片。
（3） TSMC公司，位于我国台湾新竹， Fab12工厂生产线，由0.18µm进到0.15µm以至0.13µm，开始月产4500片。
（4）三星公司，位于韩国，Line 11生产线，0.15/0.13µm，开始月产1500片。
（5）Trecenti公司，位于日本那珂N3厂，月产能7000片，0.15/0.13µm。
（6）Intel公司的D1C厂，开始月产4000片，0.13µm。
微电子科学与工程专业就业前景与就业方向分析【优秀2篇】微电子科学与工程专业培养德、智、体全面发展，具有扎实的数理基础和电子技术基础理论，掌握新型微电子器件和集成电路分析、设计、制造的基本理论和方法;具备本专业良好的实验技能，能在微电子及相关领域从事科研、教学、科技开发、工程技术、生产管理与行政管理等工作的高级专门人才。
主要课程：高等数学、大学物理及实验、电路分析基础及实验、模拟电路及实验、数学物理方法、C++语言、数字电路及实验、信号与系统及实验、半导体物理及实验、固体电子学、微电子器件、微电子集成电路、集成电路设计与制造、电子设计自动化、集成电路CAD、微下面是小编精心为大家整理的微电子科学与工程专业就业前景与就业方向分析【优秀2篇】，希望大家可以喜欢并分享出去。
本科微电子就业方向篇一微电子科学与工程本科就业前景可选择到中、高等职业院校从事专业教学和管理工作，或到集成电路制造厂家、集成电路设计中心以及通信和计算机等信息科学技术领域从事研究、开发及管理等工作，也可选择微电子科学与工程、固体电子学、通信、计算机科学等学科继续深造，攻读硕士研究生。
微电子科学与工程本科就业方向有哪些毕业生主要去向是报考微电子学、固体电子学、通信、计算机科学等学科的研究生，到集成电路制造厂家、集成电路设计中心以及通信和计算机等信息科学技术领域从事开发和研究工作。
微电子科学与工程本科需要掌握哪些能力1.掌握数学、物理等方面的基本理论和基本知识；2.掌握固体物理学、电子学和VLSI设计与制造等方面的基本理论和基本知识，掌握集成电路和其它半导体器件的分析与设计方法，具有独立进行版图设计、器件性能分析和指导VLSI工艺流程的基本能力；3.了解相近专业的一般原理和知识；4.熟悉国家电子产业政策、国内外有关的知识产权及其它法律法规；5.了解VLSI和其它新型半导体器件的理论前沿、应用前景和最新发展动态，以及电子产业发展状况；6.掌握资料查询、文献检索及运用现代信息技术获取相关信息的基本方法；具有一定的实验设计，创造实验条件，归纳、整理、分析实验结果，撰写论文，参与学术交流的能力。
2023年微电子科学与工程专业介绍及就业方向微电子科学与工程专业是一门集电子、计算机、材料等学科知识于一身，研究微电子器件设计、制造、测试与应用的学科。
随着信息技术的飞速发展，微电子技术在计算机、通讯、医疗、汽车、航空等领域拥有广泛应用。
本文将介绍微电子科学与工程专业的学习内容、就业前景和就业方向。
一、学习内容微电子科学与工程专业的学习内容主要分为以下几个方面：1. 半导体物理学基础：包括晶体的结构与性质、半导体基础、能带理论等。
2. 微电子器件制造技术：包括集成电路制造工艺、光刻技术、薄膜技术、芯片封装与测试技术等。
3. 微电子器件设计：包括器件电路设计、电路优化、系统创新与设计等。
4. 微电子器件性能测试：包括器件测试技术、系统测试与验证等。
5. 微电子材料：包括半导体材料、光电材料、微电子封装材料等。
二、就业前景微电子产业一直是高科技产业中的重要组成部分。
目前，在智能手机、平板电脑、电视机、汽车、医疗设备和航空等领域，微电子技术已广泛应用。
据统计，未来十年微电子市场规模将会翻倍。
因此，微电子科学与工程专业的就业前景非常广阔。
三、就业方向微电子科学与工程专业毕业后，可以在以下领域岗位上就业：1. 微芯片设计：负责设计芯片的电路原理，优化芯片的功耗、速度及面积。
2. 芯片工艺工程师：研究、开发和设计微型制半导体器件及精密电路。
3. 集成电路测试工程师：负责集成电路测试、分析及验证。
4. 产品工程师：根据市场需求和客户要求，设计、调试和实现电路板及系统级别的产品。
5. 微电子材料工程师：研究、开发和制造半导体材料和微电子器件的封装材料。
6. 微电子设备应用工程师：主要负责微电子器件的应用，解决应用问题。
7. 软件工程师：主要开发微电子器件控制的软件系统。
总之，微电子科学与工程专业的就业岗位非常广泛。
未来，微电子技术将成为世界科技的核心驱动力之一。
【关键字】发展什么是集成电路和微电子学集成电路（Integrated Circuit，简称IC）：一半导体单晶片作为基片，采用平面工艺，将晶体管、电阻、电容等元器件及其连线所构成的电路制作在基片上所构成的一个微型化的电路或系统。
微电子技术微电子是研究电子在半导体和集成电路中的物理现象、物理规律，病致力于这些物理现象、物理规律的应用，包括器件物理、器件结构、材料制备、集成工艺、电路与系统设计、自动测试以及封装、组装等一系列的理论和技术问题。
微电子学研究的对象除了集成电路以外，还包括集成电子器件、集成超导器件等。
集成电路的优点：体积小、重量轻;功耗小、成本低；速度快、可靠性高；微电子学是一门发展极为迅速的学科，高集成度、低功耗、高性能、高可靠性是微电子学发展的方向；衡量微电子技术进步的标志要在三个方面：一是缩小芯片器件结构的尺寸，即缩小加工线条的宽度；而是增加芯片中所包含的元器件的数量，即扩大集成规模；三是开拓有针对性的设计应用。
微电子技术的发展历史1947年晶体管的发明；到1958年前后已研究成功一这种组件为根底的混合组件；1958年美国的杰克基尔比发明了第一个锗集成电路。
1960年3月基尔比所在的德州仪器公司宣布了第一个集成电路产品，即多谐振荡器的诞生，它可用作二进制计数器、移位寄存器。
它包括2个晶体管、4个二极管、6个电阻和4个电容，封装在0.25英寸*0.12英寸的管壳内，厚度为0.03英寸。
这一发明具有划时代的意义，它掀开了半导体科学与技术史上全新的篇章。
1960年宣布发明了能实际应用的金属氧化物—半导体场效应晶体管（metal-oxide-semiconductor field effect transistor ，MOSFET）。
1962年生产出晶体管——晶体管逻辑电路和发射极耦合逻辑电路；由于MOS电路在高度集成和功耗方面的优点，70年代，微电子技术进入了MOS电路时代；随着集成密度日益提高，集成电路正向集成系统发展，电路的设计也日益复杂、费事和昂贵。

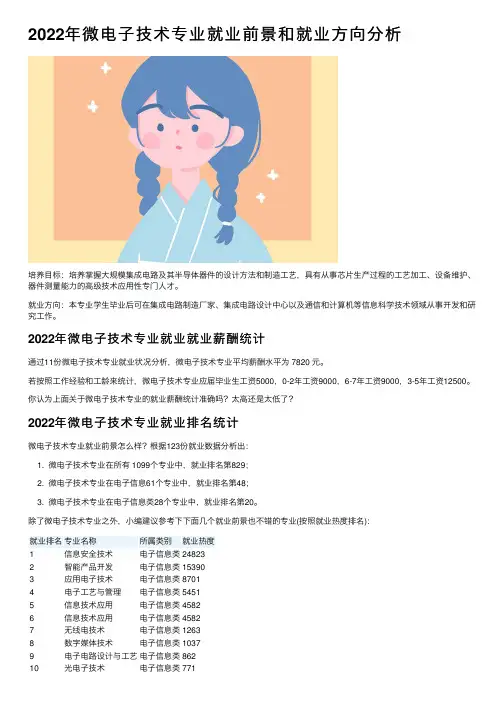

2022年微电⼦技术专业就业前景和就业⽅向分析培养⽬标：培养掌握⼤规模集成电路及其半导体器件的设计⽅法和制造⼯艺，具有从事芯⽚⽣产过程的⼯艺加⼯、设备维护、器件测量能⼒的⾼级技术应⽤性专门⼈才。
就业⽅向：本专业学⽣毕业后可在集成电路制造⼚家、集成电路设计中⼼以及通信和计算机等信息科学技术领域从事开发和研究⼯作。
2022年微电⼦技术专业就业就业薪酬统计通过11份微电⼦技术专业就业状况分析，微电⼦技术专业平均薪酬⽔平为 7820 元。
若按照⼯作经验和⼯龄来统计，微电⼦技术专业应届毕业⽣⼯资5000，0-2年⼯资9000，6-7年⼯资9000，3-5年⼯资12500。
你认为上⾯关于微电⼦技术专业的就业薪酬统计准确吗？太⾼还是太低了？2022年微电⼦技术专业就业排名统计微电⼦技术专业就业前景怎么样？根据123份就业数据分析出：1. 微电⼦技术专业在所有 1099个专业中，就业排名第829；2. 微电⼦技术专业在电⼦信息61个专业中，就业排名第48；3. 微电⼦技术专业在电⼦信息类28个专业中，就业排名第20。
除了微电⼦技术专业之外，⼩编建议参考下下⾯⼏个就业前景也不错的专业(按照就业热度排名)：就业排名专业名称所属类别就业热度1信息安全技术电⼦信息类248232智能产品开发电⼦信息类153903应⽤电⼦技术电⼦信息类87014电⼦⼯艺与管理电⼦信息类54515信息技术应⽤电⼦信息类45826信息技术应⽤电⼦信息类45827⽆线电技术电⼦信息类12638数字媒体技术电⼦信息类10379电⼦电路设计与⼯艺电⼦信息类86210光电⼦技术电⼦信息类771微电⼦技术专业就业区域和⽅向统计微电⼦技术专业就业⽅向有哪些？哪个地区需求量⽐较⼤？根据123份就业数据分析出：1. 需求微电⼦技术专业最多的地区是北京，占35%；2. 需求微电⼦技术专业最多的⽅向是电⼦技术/半导体/集成电路，占44%。
除了上述就业地区和⽅向外，微电⼦技术专业在下⾯地区和⽅向中也特别受欢迎：⼀、微电⼦技术专业就业⽅向分布排名⽅向占⽐1电⼦技术/半导体/集成电路44%2计算机软件21%3仪器仪表/⼯业⾃动化6%4通信/电信/⽹络设备5%5互联⽹/电⼦商务4%6计算机硬件4%7教育/培训/院校3%8新能源3%9环保2%10航天/航空2%⼆、微电⼦技术专业就业地区分布排名地区占⽐1北京35%2上海21%3深圳15%4朝阳8%5西安6%6⼴州4%7武汉3%8东莞2%9厦门2%10⼤连2%以上关于微电⼦技术专业就业前景和就业⽅向的各种数据分析仅供参考。
21世纪硅微电子技术三个重要发展方向缩小器件尺寸、系统集成芯片(SOC)、产业增长点21世纪硅微电子技术发展的三个重要方向的研究工作，国际上也刚刚起步。
它的突破对一个国家来说则是一种难得的机遇，一旦抓住了这一重大机遇，则可能促使我国微电子技术的飞跃，縮短和赶上国际先进水平，实现后来居上；否则一旦错过机遇，则无疑会拉大差距，在国际竞争中处于不利地位,电子技术的发展与进歩，主要是靠工艺技术的不断改进，使,得器件的特征尺寸不断縮小，从而集成度不断提高，功耗降低，器件性能得到提高。
21世纪，微电子技术仍将以尺寸不断縮小的硅基(31^05工艺技术为主流。
尽管微电子学在化合物半导体和其它新材料方面的研究及在某些领域的应用取得了很大进展.但还远不具备替代硅基工艺的条件。
硅集成电路技术发展至今，全世界数以万亿美元计的设备和科技投入，已使硅基工艺形成非常强大的产业能力。
同时，长期的科研投入已使人们对硅及其衍生物各种属性的了解达到十分深人、十分透彻的地步，成为自然界100多种元素之最，这是非常宝贵的知识积累。
珪基微电子技术的主要发展有三个方面：一、继续缩小器件的特征尺寸所谓特征尺寸是指器件中最小线条宽度对^105器件而言，通常指器件栅电极所决定的沟通几何长度，是一条工艺线中能加工的最小尺寸，也是设计中采用的最小设计尺寸单位（设计规则），常常作为技术水平的标志。
基于市场竞争，不断提高产品的性能/价格比是微电子技术发展的动力。
缩小特征尺寸从而提高集成度是提高产品性能/价格比最有效手段之一。
只有特征尺寸缩小了，在同等集成度的条件下，芯片面积才可以做得更小，同等直径的硅片产出量才可以提高。
当然，加入硅片直径，同样也可以提髙产出量，而集成度的提高不仅可以提高产出量，而且可以使产品的速度、可靠性都得到提高.相应地成本可以降低。
基于上述原因，在新技术的推动下，集成电路自发明以来的40年间，集成电路芯片的集成度每3年提高4倍，而加工特征尺寸縮小^/2倍。

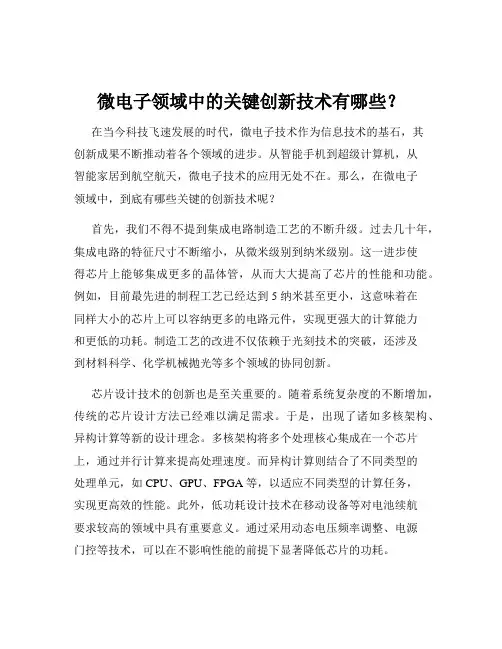

微电子领域中的关键创新技术有哪些？在当今科技飞速发展的时代，微电子技术作为信息技术的基石，其创新成果不断推动着各个领域的进步。
从智能手机到超级计算机，从智能家居到航空航天，微电子技术的应用无处不在。
那么，在微电子领域中，到底有哪些关键的创新技术呢？首先，我们不得不提到集成电路制造工艺的不断升级。
过去几十年，集成电路的特征尺寸不断缩小，从微米级别到纳米级别。
这一进步使得芯片上能够集成更多的晶体管，从而大大提高了芯片的性能和功能。
例如，目前最先进的制程工艺已经达到 5 纳米甚至更小，这意味着在同样大小的芯片上可以容纳更多的电路元件，实现更强大的计算能力和更低的功耗。
制造工艺的改进不仅依赖于光刻技术的突破，还涉及到材料科学、化学机械抛光等多个领域的协同创新。
芯片设计技术的创新也是至关重要的。
随着系统复杂度的不断增加，传统的芯片设计方法已经难以满足需求。
于是，出现了诸如多核架构、异构计算等新的设计理念。
多核架构将多个处理核心集成在一个芯片上，通过并行计算来提高处理速度。
而异构计算则结合了不同类型的处理单元，如 CPU、GPU、FPGA 等，以适应不同类型的计算任务，实现更高效的性能。
此外，低功耗设计技术在移动设备等对电池续航要求较高的领域中具有重要意义。
通过采用动态电压频率调整、电源门控等技术，可以在不影响性能的前提下显著降低芯片的功耗。
新材料的应用为微电子领域带来了新的机遇。
例如，二维材料如石墨烯、二硫化钼等具有优异的电学性能，有望取代传统的硅材料，实现更高性能的晶体管。
同时，新型的半导体材料如碳化硅、氮化镓等在功率器件方面表现出色，能够提高能源转换效率，在电动汽车、新能源等领域发挥重要作用。
三维集成技术是近年来的一个重要创新方向。
通过将多个芯片在垂直方向上堆叠，可以实现更高的集成度和更短的互连长度，从而提高性能并降低功耗。
此外，这种技术还能够实现不同功能芯片的集成，如将存储芯片与逻辑芯片整合在一起，打破了传统平面集成的限制。

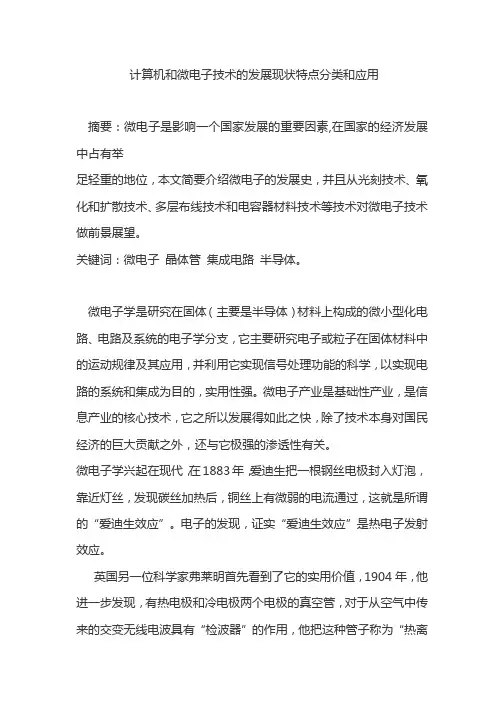

计算机和微电子技术的发展现状特点分类和应用摘要：微电子是影响一个国家发展的重要因素,在国家的经济发展中占有举足轻重的地位，本文简要介绍微电子的发展史，并且从光刻技术、氧化和扩散技术、多层布线技术和电容器材料技术等技术对微电子技术做前景展望。
关键词：微电子晶体管集成电路半导体。
微电子学是研究在固体（主要是半导体）材料上构成的微小型化电路、电路及系统的电子学分支，它主要研究电子或粒子在固体材料中的运动规律及其应用，并利用它实现信号处理功能的科学，以实现电路的系统和集成为目的，实用性强。
微电子产业是基础性产业，是信息产业的核心技术，它之所以发展得如此之快，除了技术本身对国民经济的巨大贡献之外，还与它极强的渗透性有关。
微电子学兴起在现代，在1883年，爱迪生把一根钢丝电极封入灯泡，靠近灯丝，发现碳丝加热后，铜丝上有微弱的电流通过，这就是所谓的“爱迪生效应”。
电子的发现，证实“爱迪生效应”是热电子发射效应。
英国另一位科学家弗莱明首先看到了它的实用价值，1904年，他进一步发现，有热电极和冷电极两个电极的真空管，对于从空气中传来的交变无线电波具有“检波器”的作用，他把这种管子称为“热离子管”，并在英国取得了专利。
这就是“二极真空电子管”。
自此，晶体管就有了一个雏形。
在1947年，临近圣诞节的时候，在贝尔实验室内，一个半导体材料与一个弯支架被堆放在了一起，世界上第一个晶体管就诞生了，由于晶体管有着比电子管更好的性能，所以在此后的10年内，晶体管飞速发展。
1958年，德州仪器的工程师Jack Kilby将三种电子元件结合到一片小小的硅片上，制出了世界上第一个集成电路（IC）。
到1959年，就有人尝试着使用硅来制造集成电路，这个时期，实用硅平面IC 制造飞速发展.。
第二年，也是在贝尔实验室，D. Kahng和Martin Atalla发明了MOSFET，因为MOSFET制造成本低廉与使用面积较小、高整合度的特点，集成电路可以变得很小。
中国半导体行业的瓶颈与突破随着科技的不断发展，半导体行业已经成为了现代工业的一个重要组成部分。
尤其是近些年来，人工智能的发展更是给半导体行业带来了新的机遇和挑战。
然而，我们也应该看到，中国半导体行业在与国际巨头的竞争中，仍然存在着一些瓶颈。
本文将围绕中国半导体行业的瓶颈进行探讨，并探讨其中的突破之路。
一、瓶颈所在：技术和流程方面存在问题在过去的一段时间里，中国半导体行业仍然存在着许多技术上和流程上的问题，这才是卡住了中国半导体行业发展的瓶颈所在。
这些问题主要包括以下几点：1. 技术水平有限，缺乏核心技术中国半导体技术水平有限，不能与发达国家相比，远远落后于国际领先水平。
尤其是在芯片设计上，国内缺乏核心技术，严重依赖海外供应商，无法自主掌握高端技术。
2. 芯片制造工艺落后世界一流的芯片制造工艺非常复杂，需要高端设备以及制造工艺、质控等多方面的技术支持。
由于相比其他发达国家，中国半导体行业的起步相对较晚，技术和工艺相对落后，这在一定程度上阻碍了中国芯片产业的发展。
3. 流程不规范，品质参差不齐在一些企业中，由于管理不严格，造成生产流程变得杂乱无章，影响芯片的品质。
由于品质无法得到保障，很难在国际市场上与其他发达国家的芯片竞争。
二、突破之路：技术升级和国际合作1. 技术升级要实现突破，就必须进行技术升级。
企业应该加快自主芯片核心技术的研发，积极培育自主知识产权。
加大对人才的投入，培养更多具有创新思维和技术能力的专业人士。
同时，企业也应该着重针对生产流程进行优化，确保芯片品质的高水平。
2. 国际合作除此之外，与国际步伐接轨，积极开展国际合作也是实现突破的重要途径。
可以吸收国外先进技术，借鉴先进的设计理念和生产流程，培育自身的核心竞争力。
从长远来看，中国半导体行业的未来是光明的。
当前，国家相继推进人工智能和其他高新技术，从而推动了在芯片等领域的发展，目前政策发力也在逐步贯彻中。
因此，中国半导体行业如果能够争取国际资源的支持，依托政策的推动，实现技术升级以及自主设计能力的提升，就能在国际市场上一展身手。
