华测RTK工作不正常解决方法

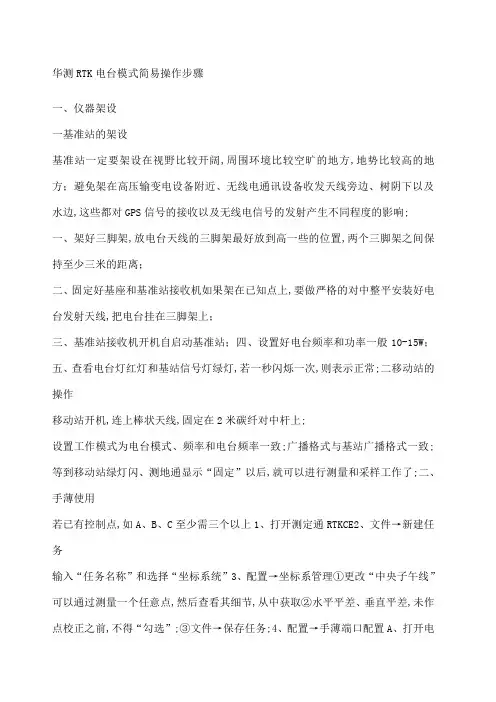

华测RTK电台模式简易操作步骤一、仪器架设一基准站的架设基准站一定要架设在视野比较开阔,周围环境比较空旷的地方,地势比较高的地方；避免架在高压输变电设备附近、无线电通讯设备收发天线旁边、树阴下以及水边,这些都对GPS信号的接收以及无线电信号的发射产生不同程度的影响;一、架好三脚架,放电台天线的三脚架最好放到高一些的位置,两个三脚架之间保持至少三米的距离；二、固定好基座和基准站接收机如果架在已知点上,要做严格的对中整平安装好电台发射天线,把电台挂在三脚架上；三、基准站接收机开机自启动基准站；四、设置好电台频率和功率一般10-15W；五、查看电台灯红灯和基站信号灯绿灯,若一秒闪烁一次,则表示正常;二移动站的操作移动站开机,连上棒状天线,固定在2米碳纤对中杆上;设置工作模式为电台模式、频率和电台频率一致;广播格式与基站广播格式一致;等到移动站绿灯闪、测地通显示“固定”以后,就可以进行测量和采样工作了;二、手薄使用若已有控制点,如A、B、C至少需三个以上1、打开测定通RTKCE2、文件→新建任务输入“任务名称”和选择“坐标系统”3、配置→坐标系管理①更改“中央子午线”可以通过测量一个任意点,然后查看其细节,从中获取②水平平差、垂直平差,未作点校正之前,不得“勾选”;③文件→保存任务;4、配置→手薄端口配置A、打开电源键即可开机;连接类型：蓝牙→配置→搜索→绑定→退出→确定B、若出现单点,表示蓝牙连接成功;C、第一次运用时需进行搜索,以后重复使用时仪器会默认上一次自动连接绑定蓝牙;D、通过查看基站电台的频率,然后在RTKCE→配置→移动站参数→内置电台和GPRS→选择电台模式→输入频率→点击设置后查看流动站信号灯灯,若查分信号灯绿灯一秒闪烁一次,则表示正常;点击测量→启动移动站接收机稍等片刻即获得基站信号,看到流动站差分灯绿灯“一秒闪烁一次”时即固定5、键入已知点打开测定通RTKCE→键入→点含点名称等信息,输入已知点的坐标→控制点打上勾→保存→确定6、点校正①找到已知点A、B、C,选择测量→测量点,测出三个点的坐标,分别命名为A-1,B-1,C-1注意：测量点→选项中更改观测时间为10S；命令：shift+A→-②校正方法测量→点校正→增加→网格点名称→“…”即所键入的已知点A、B、C选之前键入的“当地平面坐标”→GPS点名称→“…”即所测的对应控制点A-1,B-1,C-1实地测出相对应已知点的“WGS84坐标”校正方法：一般选择“水平与垂直”③建立好对应点后,计算→确定,三次确定后即把点校正后所得的参数应用于当前任务;检查：文件→当前坐标参数,水平平差：经过点校正后所得水平校正参数,一般来说,标准的坐标系统点校正后所得旋转值为几秒以内,比例因子都接近1;目的：求WGS84坐标到当地坐标的转换参数如北京54坐标,“点校正”后如果所弹出的提示对话框都选择是则所得参数保存在“当前任务参数”和“坐标系统管理”下,详细解释请看当前任务参数或坐标系统管理;采用点校正的点如果有3个就会有“水平参差”、4个点就会有“垂直参差”,一般来说“水平参差”和“垂直参差”都不应超过2厘米,如果超过2厘米则说明参与点校正的已知点不在同一系统下或者有粗差最大可能就是参差最大的那个点;选取点校正的点最好能覆盖整个工作区,所选用的点越多精度越高;7、重设当地坐标在每个测区进行测量和放样的工作有时需要几天甚至更长的时间,基站在测区内搬动或重启,为了避免每天都重复进行点校正工作,可以在每天开始测量工作以前先做一下重置当地坐标的工作,具体步骤如下：1、选择一个离这次测区最近的参与点校正的已知点以前在这个测区测过的点也可以,但是精度可能会差一些,在这个点上用以前的点校正的结果测量该点,并把测量结果保存下来注意不要和这个点以前的名字一样,不然会覆盖；2、假设该项目文件没有该已知点可以以控制点A假设键入文件中去键入→点控制点打钩3、在获得基站信号后测量→测量点实地测量该点需更改点名为A-14、到文件→元素管理器→点管理器中找到已测点A-1→细节→重设当地坐标…选取键入的已知点即控制点A→两次确定即完成;5、即可进行野外测量工作;通过以上的操作,每天就不用重新做点校正;三、其他1、如何查看点打开测定通RTKCE→文件→元素管理器→点管理器2、增加放样点通过已知坐标,直接键入3、无控制点测量①新建任务→输入名称/坐标系统/中央子午线②配置→坐标系管理③测量→点放样说明：测地形点时测量→测量点→选项更改观测时间为1S即可四、数据处理一导出数据1、打开测定通RTKCE数据后缀.dat记事本格式.txt2、文件→导出→点坐标导出→显示方式：默认；文件类型：默认；导出文件名：→接受→确定→退出,返回桌面3、用USB线连接电脑,到→我的设备→Programfiles→RTKCE→Projects,找到当前文件夹中导出的数据→复制到电脑即可;二导入数据应用软件：南方Cass成图软件1、打开南方Cass→生成点,在图中选取待放样的点→指定点生成数据文件外接电脑,如U盘等说明：代码输入1、2、3…n按两次Enter；Cass导出来的点坐标一定是y在前,x 在后;2、导入前将数据文件做成格式：点名,代码,X,Y,H,保存为.dat或记事本格式.txt 的数据后缀;3、将待放样点文件导入我的设备→BUILTIN→RTKCE下面4、在RTKCE中→文件→导入→当地点坐标导入→选取导入文件格式→文件名称…→类型：Allfiles.→RTKCE找到待放样点文件→打开→确定。

#GPS测量设备常见故障及维修精选文档##1. GPS无法正常启动GPS无法正常启动的原因有很多，其中最常见的是电池电量不足。

此时可以先使用充电器充电，使用电脑USB插口也可以充电。

如果充电后还是无法启动，可以尝试重置设备。

##2. GPS信号弱如果GPS信号弱，有可能是天线连接不好或损坏。

此时可以检查一下天线是否紧固牢固，或者更换一根新的天线。

##3. GPS设备加电后无任何反应GPS设备加电后无任何反应有可能是设备本身出现了故障，可以尝试重启设备或检查电池是否已经完全放电。

另外，如果设备长时间处于极端环境中风吹雨淋，也可能会导致设备损坏。

##4. GPS设备出现各种错误提示出现各种错误提示的原因可能是设备的软件出现了问题。

此时可以尝试升级设备的软件版本，或者重置设备。

如果问题依然存在，可以联系设备的制造商或维修中心寻求帮助。

##5. GPS设备定位不准确GPS设备定位不准确的原因也有很多，其中最常见的是信号受到干扰或者周围环境变化幅度较大。

可以尝试在开放空旷的区域重新定位，或者更换一个更好的定位设备。

##6. GPS设备无法与电脑或其他设备进行数据传输如果GPS设备无法与电脑或其他设备进行数据传输，有可能是连接线出现了问题。

可以更换一根新的连接线试试，或者在不同的端口上插入设备。

##7. GPS设备频繁断电GPS设备频繁断电，有可能是电池接触不良或者电池寿命已经过长。

可以检查一下电池是否紧固牢固，或者更换一块新的电池。

##8. GPS设备打开后屏幕出现残影如果GPS设备打开后屏幕出现残影，有可能是设备的显示屏出现了问题。

可以尝试重启设备或联系设备的制造商或维修中心寻求帮助。

以上是GPS测量设备常见故障及维修精选文档，希望能对你有所帮助。

电话：021-51508100 网站： 全国免费电话：400-620-6818
振兴中华 测绘天下
� 当移动站接收机“固定”了以后，就可以进行测量点和放样的工作了。
四、点校正
在绝大部分测量工作中，都使用国家坐标系统或地方坐标系统，而 GPS 测量结果是
基于 WGS84 的坐标系统，所以在进行一项新的任务之前，必须要做点校正，以求出两种
端口选择 COM1，然后点确定即可；如果用蓝牙启动基准站，在选用蓝牙前打 勾 ， 如 果 用 的 Recon400 手 簿 时 手 簿 端 口 和 GPS 端 口 同 时 选 择 COM8 或 COM9（Recon200 手簿选择 COM5 或 COM6；如果用华测的 HCE100 时，直接点击 蓝牙收到蓝牙后绑定，点确定即可，等到手簿上显示卫星数目和单点定位以后 ， 即可进行下一步的操作； � 在“坐标系管理”里再次确认各项参数是否正确，尤其是中央子午线的设置； � 进入基准站选项： a) 在广播格式里，选“标准 CMR”或者“CMR”； b) 其他保持默认即可； c) 最后点击“接受”完成基准站选项的配置。 � 点击“测量”→“启动基准站接收机”具体操作步骤如下： a) 如果是在未知点启动的基准站，在点名称里任意输入一个点名，点击“此处”
手簿重新启动基准站接收机，如果基准站是架在已知点，需要重新对中整平，
并且重新测量仪器的斜高，然后在重新启动基准站的时候输入到手簿里；
� 基准站启动完成并且连接电台正常发射差分数据以后，最好不要用手簿通过串
口线或蓝牙的方式来查看基准站接收机的设置，如果用蓝牙方式ห้องสมุดไป่ตู้看了以后，
基准站就不能正常发射差分数据了，如果用串口线连接查看了以后，发射的差
在“坐标系统管理”里面新建一个新的坐标系统或配置已有 的坐标系统（尤其要确定中央子午线和已经知点相同）

坐标或测量值超出范围的解决方法当坐标或测量值超出范围时，可以采取以下解决方法：1.检查测量仪器或设备：首先，确保测量仪器或设备正常工作。

检查仪器是否校准正确，以及是否存在任何操作或设置上的问题。

如果设备未正确设置或需要校准，可以通过正确设置或校准设备来解决测量超出范围的问题。

2.重新测量或调整位置：如果测量值超出范围，可以尝试重新进行测量或调整位置。

重新测量时，确保准确操作测量仪器，并在需要时进行适当的校准。

调整位置时，检查是否有任何阻碍物或干扰因素，并尝试移动到一个合适的位置进行测量。

3.检查测量方法和工艺：有时，测量超出范围可能是由于不正确或不适当的测量方法引起的。

确保使用正确的测量方法，并按照正确的工艺操作。

如果需要，可以查阅相关的测量手册或标准来了解正确的测量方法和操作步骤。

4.考虑环境因素：有些情况下，测量超出范围可能是由于环境因素引起的，例如温度、湿度、光照等。

在进行测量时，要注意环境因素并进行相应的补偿或调整。

如果环境因素无法控制，则可以尝试在适当的环境条件下进行测量，或采取其他措施来减小或消除环境因素对测量结果的影响。

5.寻求专业帮助：如果无法解决测量超出范围的问题，或者存在更复杂的测量问题，可以寻求专业帮助。

可以咨询相关的专业人士、技术支持团队或测量仪器的制造商，以获得针对具体问题的解决方案和技术支持。

总结起来，当坐标或测量值超出范围时，我们可以检查测量仪器或设备、重新测量或调整位置、检查测量方法和工艺、考虑环境因素，并在需要时寻求专业帮助。

通过这些解决方法，我们可以确保获得准确、可靠的测量结果，并避免因超出范围而导致的误差或问题。
