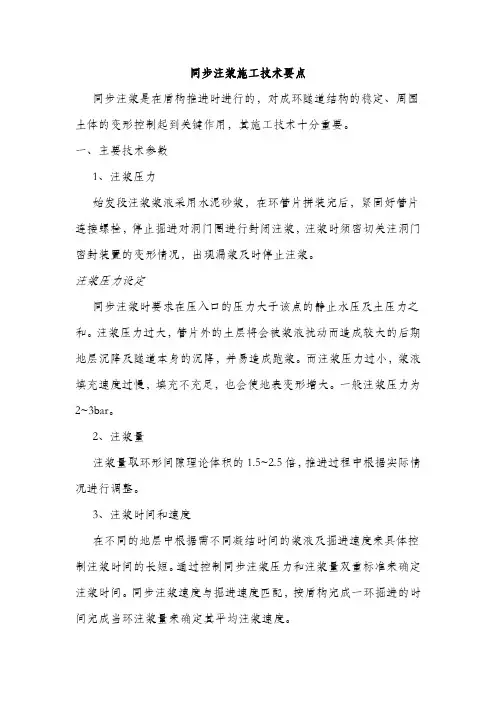

同步注浆施工技术要点同步注浆是在盾构推进时进行的，对成环隧道结构的稳定、周围土体的变形控制起到关键作用，其施工技术十分重要。
一、主要技术参数1、注浆压力始发段注浆浆液采用水泥砂浆，在环管片拼装完后，紧固好管片连接螺栓，停止掘进对洞门圈进行封闭注浆，注浆时须密切关注洞门密封装置的变形情况，出现漏浆及时停止注浆。
注浆压力设定同步注浆时要求在压入口的压力大于该点的静止水压及土压力之和。
注浆压力过大，管片外的土层将会被浆液扰动而造成较大的后期地层沉降及隧道本身的沉降，并易造成跑浆。
而注浆压力过小，浆液填充速度过慢，填充不充足，也会使地表变形增大。
一般注浆压力为2~3bar。
2、注浆量注浆量取环形间隙理论体积的1.5~2.5倍，推进过程中根据实际情况进行调整。
3、注浆时间和速度在不同的地层中根据需不同凝结时间的浆液及掘进速度来具体控制注浆时间的长短。
通过控制同步注浆压力和注浆量双重标准来确定注浆时间。
同步注浆速度与掘进速度匹配，按盾构完成一环掘进的时间完成当环注浆量来确定其平均注浆速度。
二、注浆工艺1、浆液在地面由砂浆搅拌站进行拌和，通过滑道、管路流到车站中板上的储浆罐中，然后通过管道流入电瓶车上的储浆罐中，最后电瓶车拉着浆罐进洞，把浆液抽到一号台车的储浆罐中。
2、壁后注浆装置由schwing双缸注浆泵、液压系统、储浆罐、管路、阀件等组成，安装在第一节台车右侧。
当盾构掘进时，注浆泵将储浆罐中的浆液泵出，通过4条独立的输浆管道，通到盾尾壳体的4根同步注浆管，对管片外表面的环行空隙中进行同步注浆，在每条输浆管道上都有一个压力传感器，在每个注浆点都有压力传感器以对该点的的压力进行控制；泵的每个泵送缸有冲数计数器，泵的活塞杆每往复一次完成一次计数；同时该系统设计了注浆方量显示，即系统根据各泵的冲数之和自动计算注浆方量。
当压力达到最大时，控制系统就会自动使注浆泵停止工作，当压力达到最小时，控制系统就会自动启动注浆泵。

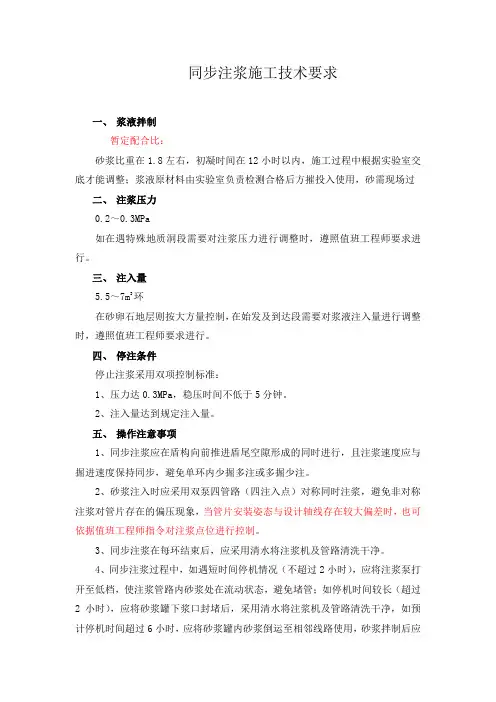

同步注浆施工技术要求一、浆液拌制暂定配合比：砂浆比重在1.8左右，初凝时间在12小时以内，施工过程中根据实验室交底才能调整；浆液原材料由实验室负责检测合格后方摧投入使用，砂需现场过二、注浆压力0.2～0.3MPa如在遇特殊地质洞段需要对注浆压力进行调整时，遵照值班工程师要求进行。
三、注入量5.5～7m3环在砂卵石地层则按大方量控制，在始发及到达段需要对浆液注入量进行调整时，遵照值班工程师要求进行。
四、停注条件停止注浆采用双项控制标准：1、压力达0.3MPa，稳压时间不低于5分钟。
2、注入量达到规定注入量。
五、操作注意事项1、同步注浆应在盾构向前推进盾尾空隙形成的同时进行，且注浆速度应与掘进速度保持同步，避免单环内少掘多注或多掘少注。
2、砂浆注入时应采用双泵四管路（四注入点）对称同时注浆，避免非对称注浆对管片存在的偏压现象，当管片安装姿态与设计轴线存在较大偏差时，也可依据值班工程师指令对注浆点位进行控制。
3、同步注浆在每环结束后，应采用清水将注浆机及管路清洗干净。
4、同步注浆过程中，如遇短时间停机情况（不超过2小时），应将注浆泵打开至低档，使注浆管路内砂浆处在流动状态，避免堵管；如停机时间较长（超过2小时），应将砂浆罐下浆口封堵后，采用清水将注浆机及管路清洗干净，如预计停机时间超过6小时，应将砂浆罐内砂浆倒运至相邻线路使用，砂浆拌制后应在8小时以内使用。
5、每班次结束后，应将砂浆罐、注浆机及管路采用清水清洗干净，注浆机应拆卸清洗干净。
6、注浆过程中应注意观察管片变形情况，如发现管片有破损、错位等现象，应立即停止注浆。
7、由于左线盾构机尾盾止浆板未完成安装，注浆时易对土仓压力造成影响，如同步注浆时土仓压力不正常增大时，应减小注浆压力或停止注浆。
8、注浆时如发生盾尾漏浆现象，应手动加注盾尾密封油脂，必要时采用棉纱进行封堵。
9、注浆泵应由专人负责操作，未经同意其它人不得操作注浆泵。
10、在拆除管路及压浆泵前应确定管内压力降至零，且拆除时应佩戴护目镜，以免浆液入眼伤人。
地铁盾构隧道掘进中的同步注浆施工技术探讨摘要：盾构法作为一种常用于城市地铁区间隧道施工的重要方法，不仅施工速度快，而且施工安全性更有保障，因而得到了广泛应用。
基于此，本文将对地铁盾构隧道掘进中的同步注浆施工技术进行分析。
关键词：地铁隧道；盾构法；同步注浆技术1 同步注浆施工技术简介盾构施工同步注浆的具体步骤包括盾构掘进、浆体注入、脱出盾尾、浆体失去流动性。
作为暗挖法中的施工形式之一，在实际施工过程中，盾构同步注浆技术的实施必须借助盾构掘进机才能顺利完成。
与其他施工技术相比，在地铁工程项目建设中应用盾构同步注浆施工技术，具有十分显著的优势，首先，全机械化的施工过程能够大大提高施工效率，减少施工人力的投入，降低整体工程项目成本的同时，也有效保障了施工人员在盾构隧道掘进过程中的人身安全；其次，因为地铁工程项目的施工场所大多是在市区，人群十分密集，施工过程中，如果产生比较剧烈的振动或者噪音就会严重影响到人们的日常工作生活和休息，盾构隧道掘进过程中，同步注浆技术的应用，就能够有效解决上述问题，因为同步注浆施工技术施工过程中大多是在竖井口的位置附近产生的，施工阶段对噪音和振动的管理控制工作更容易；最后，盾构隧道掘进过程采用同步注浆施工技术，会根据实际情况和不同的埋深控制注浆压力及注浆量，进而有效控制整体施工成本。
除此之外，同步注浆技术的应用，能够有效减少盾构隧道掘进过程中的施工风险，保障施工安全。
地铁盾构同步注浆技术作为一种先进施工技术，所采用的机械主要为掘进机，保证整个施工过程处在全机械化的水平层面上，具体可按照掘进、注浆等各个流程进行科学设置，减少对地面交通的影响，并且使用此技术还能有效减少施工噪声，缓解地表沉降，控制地下水渗漏的程度，准确契合工程费用管控的需求，降低施工风险。
2 同步注浆技术的原理和作用盾构施工是暗挖工法的其中一种，是一种集机械、土木、信息、自动化等许多学科为一体的现代化地下工程施工方法。
