定时器指令

分类
细类
助记符
指令
助记符
指令
助Байду номын сангаас符
指令
定时器和计数器指令
BCD
定时器。(带定时器符号)
TIM
定时器
TIMH
高速定时器
TMHH
1ms定时器
TTIM
累加定时器
---
---
定即需定时器号)
TIML
长定时器
MTIM
多输出定时器
计数器。(带计数器号)
CNT
计数器
CNTR
可逆计数器
CNR
定时器/计数器复位
二进制·
筹号比较(无
LD,AND,OR+=,==;<=,>,>=+L
符号比较(双字，无符号)
LD,AND,OR+=,°₂<,<=,>,>= +S
符号比较(有符号)
LD,AND,OR+
=,<>,<<=,>.>=+SL
符号比较(双字，有符号)
…
---
数据比较
(条件标志)
CMP
不带符号比较
CMPL
不带符号双字比较
CPS
带符号二进制比较
CPSL
带符号双字二进制比较
ZCP*
区域比较
ZCPL+
双字区域比较
表格比较
MCMP
多字比较
TCMP
表格比较
BCMP
不带符号块比较
BCMP2**
扩展块比较
---
---
---
---
数据传送指令
单/双字

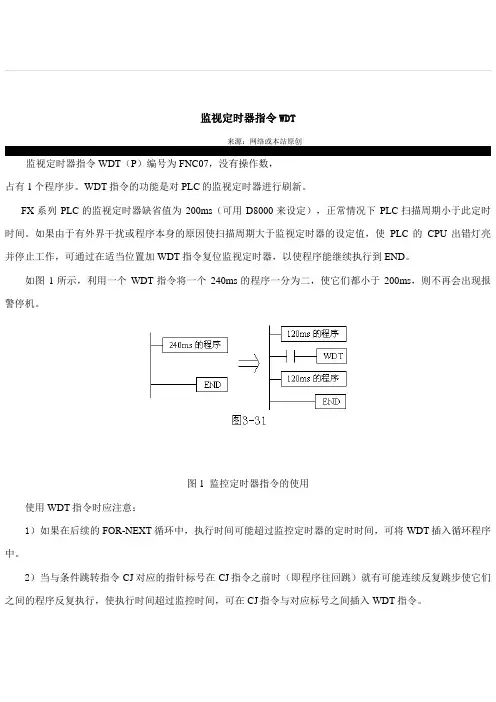

监视定时器指令WDT
来源：网络或本站原创
监视定时器指令WDT（P）编号为FNC07，没有操作数，
占有1个程序步。

WDT指令的功能是对PLC的监视定时器进行刷新。

FX系列PLC的监视定时器缺省值为200ms（可用D8000来设定），正常情况下PLC扫描周期小于此定时时间。

如果由于有外界干扰或程序本身的原因使扫描周期大于监视定时器的设定值，使PLC的CPU出错灯亮并停止工作，可通过在适当位置加WDT指令复位监视定时器，以使程序能继续执行到END。

如图1所示，利用一个WDT指令将一个240ms的程序一分为二，使它们都小于
200ms，则不再会出现报
警停机。

图1 监控定时器指令的使用
使用WDT指令时应注意：
1）如果在后续的FOR-NEXT循环中，执行时间可能超过监控定时器的定时时间，可将WDT插入循环程序中。

2）当与条件跳转指令CJ对应的指针标号在CJ指令之前时（即程序往回跳）就有可能连续反复跳步使它们之间的程序反复执行，使执行时间超过监控时间，可在CJ指令与对应标号之间插入WDT指令。

fx5u 时间相关指令FX5U是三菱电机推出的一款高性能PLC控制器，具有强大的时间相关指令功能。

在工业自动化领域，时间是一个非常重要的因素，而FX5U的时间相关指令可以帮助用户实现更加精确和高效的控制。

一、获取当前时间指令FX5U提供了获取当前时间的指令，可以通过该指令获取当前的年、月、日、时、分、秒等信息。

用户可以利用这些信息来实现一些时间相关的控制逻辑。

比如，在某个特定的时间点执行某个动作，或者在某个时间段内执行某个任务等。

二、延时指令在工业自动化中，常常需要延时一定的时间后再执行某个动作。

FX5U提供了多种延时指令，用户可以根据实际需求选择合适的延时方式。

比如，固定延时指令可以实现在指定的时间间隔后执行动作；定时延时指令可以实现在固定的时间点执行动作。

三、定时器指令定时器在工业自动化中是非常常用的一种功能，它可以实现定时控制、定时触发等功能。

FX5U提供了多种定时器指令，用户可以根据实际需求选择合适的定时器类型和参数。

比如，单触发定时器可以实现在设定的时间内执行一次动作；循环定时器可以实现在设定的时间间隔内循环执行动作等。

四、日历定时器指令除了普通的定时器功能，FX5U还提供了日历定时器指令，可以实现按照日期和时间执行动作的功能。

用户可以根据实际需求设置日期和时间，然后在指定的日期和时间执行相应的动作。

这个功能在一些特定的场景下非常有用，比如在节假日或者特殊日期执行特定的任务等。

五、时间比较指令在工业自动化中，有时候需要根据当前时间和预设的时间进行比较，从而触发相应的动作。

FX5U提供了时间比较指令，可以实现时间的加减运算、时间的大小比较等功能。

用户可以根据实际需求利用这些指令来实现复杂的时间相关逻辑。

FX5U的时间相关指令功能非常强大，可以满足工业自动化中的各种时间控制需求。

通过合理的应用这些指令，用户可以实现精确、高效的时间控制，提高生产效率和质量。

当然，对于复杂的时间控制逻辑，用户还可以结合其他的指令和功能来实现。

“启动关断延时定时器”指令需要前导逻辑运算进行边沿评估，且只能放在程序段的 右侧。
说明
在时间单元，操作系统通过时基指定的间隔，以一个时间单位缩短时间值，直 到该值为“0”。递减操作与用户程序不同步执行。因此，定时器中的值比预期的 时基最多短一个时间间隔值。
有关如何构造一个时间单元的示例，请参见“另请参见“L：加载定时器值”。
持续时间在内部由定时器值和时基构成。指令启动时，设定的定时器值将减计数 到 0。时基表示定时器值更改的时间段。
如果在执行指令时，逻辑运算结果的信号状态为“1”，则查询定时器状态是否为“1” 的查询结果将返回“1”。如果 RLO 为“0”，则查询定时器状态是否为“1”的查询结果将 返回“0”。
在操作数占位符 <操作数 1>（持续时间）中指定倒计时的时间，在指令上方的 <操 作数 2> 中指定将要开始的时间。
---( SF )： 启动关断延时定时器 (S7-1500)
---( SF )： 启动关断延时定时器
说明
当逻辑运算结果 (RLO) 中检测到信号从“1”到“0”的变化（信号下降沿）时，“启动关 断延时定时器”指令将启动已设定的定时器。定时器在指定的持续时间后计时结 束。只要定时器正在运行，对定时器状态是否为“1”的查询将返回信号状态“1”。如 果定时器在计时过程中 RLO 从“0”变为“1”，则将复位定时器。只要 RLO 从“1”变为 “0”，定时器即会重新启动。
有关以上示例中编程代码的更多信息，请参见“Sample Library for Instructions”。 参见 有效数据类型概述 L: 加载定时器值 (S7-1500) 存储区 (S7-1500) 有关 LAD 的基本信息
-2-
参数
