传动系统图的课程设计一、课程目标知识目标：1. 学生能够理解传动系统图的基本构成元素，如齿轮、链条、皮带等。
2. 学生能够掌握传动系统图的绘制方法，包括比例尺、图例等。
3. 学生能够掌握传动系统中力的传递原理，解释不同传动方式的效果和特点。
技能目标：1. 学生能够运用传动系统图的相关知识，分析并解决简单的传动问题。
2. 学生能够通过观察和动手实践，绘制简单的传动系统图，展示其解决问题的能力。
3. 学生能够运用传动系统图进行方案设计，提高创新意识和动手能力。
情感态度价值观目标：1. 学生对传动系统图产生兴趣，培养探究精神和自主学习能力。
2. 学生通过团队合作完成传动系统图的设计和制作，增强团队协作能力和沟通能力。
3. 学生能够认识到传动系统在现代工程技术中的重要性，增强社会责任感和使命感。
课程性质：本课程为实践性较强的学科课程，旨在通过传动系统图的绘制与分析，培养学生的观察力、思维力和动手能力。
学生特点：本年级学生具备一定的物理知识和动手能力，对新鲜事物充满好奇心，但需引导和激发其学习兴趣。
教学要求：教师应注重理论与实践相结合，以学生为主体，引导他们通过观察、实践、讨论等方式，达到课程目标。
在教学过程中，关注学生的个体差异，给予个性化指导，确保每个学生都能在课程中学有所获。
二、教学内容1. 引入传动系统的基本概念，介绍传动系统在现代工程技术中的应用。
2. 根据教材相关章节，讲解传动系统的基本构成元素，如齿轮、链条、皮带等，并分析其工作原理和特性。
- 齿轮传动的原理和分类- 链条传动的结构特点和应用- 皮带传动的优缺点及其在生活中的应用3. 传动系统图的绘制方法：- 图例和符号的识别- 比例尺的应用- 传动系统图的布局和绘制技巧4. 实践操作：- 观察和分析实际传动系统的模型或实物- 动手绘制简单的传动系统图，并进行展示和讨论5. 传动系统设计：- 分析实际需求，提出传动系统设计方案- 运用所学知识，绘制传动系统图，并进行优化6. 教学内容的安排和进度：- 第一课时：引入传动系统概念，讲解基本构成元素- 第二课时：传动系统图的绘制方法，观察实际模型- 第三课时：动手绘制简单的传动系统图，进行展示和讨论- 第四课时：传动系统设计，优化设计方案教学内容注重科学性和系统性，结合教材章节，确保学生能够循序渐进地掌握传动系统的相关知识。

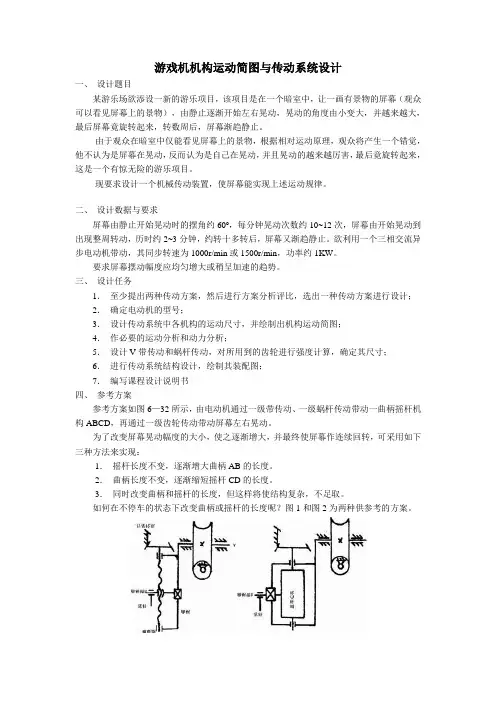

游戏机机构运动简图与传动系统设计一、设计题目某游乐场欲添设一新的游乐项目，该项目是在一个暗室中，让一画有景物的屏幕（观众可以看见屏幕上的景物），由静止逐渐开始左右晃动，晃动的角度由小变大，并越来越大，最后屏幕竟旋转起来，转数周后，屏幕渐趋静止。
由于观众在暗室中仅能看见屏幕上的景物，根据相对运动原理，观众将产生一个错觉，他不认为是屏幕在晃动，反而认为是自己在晃动，并且晃动的越来越厉害，最后竟旋转起来，这是一个有惊无险的游乐项目。
现要求设计一个机械传动装置，使屏幕能实现上述运动规律。
二、设计数据与要求屏幕由静止开始晃动时的摆角约60o，每分钟晃动次数约10~12次，屏幕由开始晃动到出现整周转动，历时约2~3分钟，约转十多转后，屏幕又渐趋静止。
欲利用一个三相交流异步电动机带动，其同步转速为1000r/min或1500r/min，功率约1KW。
要求屏幕摆动幅度应均匀增大或稍呈加速的趋势。
三、设计任务1．至少提出两种传动方案，然后进行方案分析评比，选出一种传动方案进行设计；2．确定电动机的型号；3．设计传动系统中各机构的运动尺寸，并绘制出机构运动简图；4．作必要的运动分析和动力分析；5．设计V带传动和蜗杆传动，对所用到的齿轮进行强度计算，确定其尺寸；6．进行传动系统结构设计，绘制其装配图；7．编写课程设计说明书四、参考方案参考方案如图6—32所示，由电动机通过一级带传动、一级蜗杆传动带动一曲柄摇杆机构ABCD，再通过一级齿轮传动带动屏幕左右晃动。
为了改变屏幕晃动幅度的大小，使之逐渐增大，并最终使屏幕作连续回转，可采用如下三种方法来实现：1．摇杆长度不变，逐渐增大曲柄AB的长度。
2．曲柄长度不变，逐渐缩短摇杆CD的长度。
3．同时改变曲柄和摇杆的长度，但这样将使结构复杂，不足取。
如何在不停车的状态下改变曲柄或摇杆的长度呢？图1和图2为两种供参考的方案。
图1 改变曲柄长度方案之一图2 改变曲柄长度方案之二。
游戏机传动课程设计一、课程目标知识目标：1. 让学生了解游戏机传动系统的基本原理，掌握传动方式的相关知识。
2. 使学生掌握游戏机传动部件的结构和功能，了解其在游戏机中的作用。
3. 帮助学生理解游戏机传动系统与其他学科知识（如物理、数学等）的联系。
技能目标：1. 培养学生运用传动知识分析游戏机传动系统问题的能力。
2. 提高学生运用工具（如绘图软件、计算器等）进行传动系统设计和计算的能力。
3. 培养学生团队协作、沟通交流的能力，能在小组讨论中发表自己的观点和建议。
情感态度价值观目标：1. 激发学生对游戏机传动系统的兴趣，培养其探究精神和创新意识。
2. 引导学生关注科技发展对社会生活的影响，培养其社会责任感和使命感。
3. 培养学生勇于面对挑战，善于解决问题的积极态度。
课程性质分析：本课程为实践性较强的课程，旨在让学生在实际操作中掌握游戏机传动系统的知识。
学生特点分析：学生处于好奇心强、求知欲旺盛的阶段，对游戏机等现代科技产品有浓厚兴趣。
教学要求：结合学生特点，注重理论与实践相结合，提高学生的实际操作能力和解决问题的能力。
通过课程目标的实现，使学生在知识、技能和情感态度价值观方面均得到提升。
后续教学设计和评估将围绕这些具体的学习成果展开。
二、教学内容1. 游戏机传动系统原理- 介绍游戏机传动系统的基本概念和原理，包括齿轮传动、皮带传动、链条传动等。
- 分析不同传动方式在游戏机中的应用案例。
2. 游戏机传动部件结构与功能- 详细讲解游戏机传动系统中的关键部件，如齿轮、轴承、电机等。
- 通过实物模型或图像展示，使学生直观了解各部件的结构和功能。
3. 游戏机传动系统设计与计算- 教学游戏机传动系统的设计方法和步骤，包括需求分析、选型计算、方案设计等。
- 结合实际案例，指导学生运用相关工具进行传动系统设计和计算。
4. 游戏机传动系统实践操作- 安排学生进行游戏机传动系统的组装、调试和优化操作。
- 引导学生通过实践，掌握传动系统的安装和调试技巧。
游戏机传动杆课程设计一、课程目标知识目标：1. 学生能理解游戏机传动杆的基本结构和工作原理。
2. 学生能掌握传动杆在游戏机中的作用，及其与其他部件的配合方式。
3. 学生能了解传动杆在实际应用中的优缺点。
技能目标：1. 学生能运用所学的知识，分析并解决游戏机传动杆相关的问题。
2. 学生能通过实际操作，掌握传动杆的安装、调试和维护方法。
3. 学生能运用传动杆知识，设计简单的游戏机传动系统。
情感态度价值观目标：1. 学生培养对机械设备的兴趣，提高对工程技术的热爱。
2. 学生通过团队协作，培养沟通与合作的意识，增强团队精神。
3. 学生在学习过程中，体会科技发展的意义，增强创新意识。
课程性质：本课程为实践性课程，结合理论教学，注重培养学生的动手能力和实际操作技能。
学生特点：五年级学生，具备一定的机械知识基础，好奇心强，喜欢动手实践。
教学要求：教师需引导学生通过观察、思考、实践，掌握游戏机传动杆的相关知识，培养学生解决问题的能力，提高学生的创新意识和团队协作能力。
在教学过程中，注重理论与实践相结合，关注学生的学习进度，确保学生能够达到预期的学习成果。
二、教学内容1. 游戏机传动杆的结构认识- 传动杆的组成部分- 各部分的功能和作用2. 游戏机传动杆的工作原理- 传动杆的力学原理- 传动杆在游戏机中的运动传递过程3. 传动杆与其他部件的配合- 传动杆与游戏机内部其他部件的连接方式- 传动杆配合过程中的摩擦与磨损问题4. 传动杆在实际应用中的优缺点- 传动杆在不同类型游戏机中的应用- 传动杆的优势与局限性分析5. 传动杆的安装、调试与维护- 传动杆的正确安装方法- 传动杆的调试技巧- 传动杆的日常维护与保养6. 设计简单的游戏机传动系统- 运用所学知识，设计传动系统方案- 分析并优化传动系统性能教学内容安排与进度：第一课时：游戏机传动杆的结构认识第二课时：游戏机传动杆的工作原理第三课时：传动杆与其他部件的配合第四课时：传动杆在实际应用中的优缺点第五课时：传动杆的安装、调试与维护第六课时：设计简单的游戏机传动系统教材章节：第五章《机械传动》内容列举：1. 传动杆的结构与功能2. 机械传动原理3. 传动系统的设计与优化4. 传动杆的安装与调试5. 传动杆的维护与保养三、教学方法本课程采用以下教学方法，以激发学生的学习兴趣，提高教学效果：1. 讲授法：- 通过生动的语言和形象的表达，为学生讲解游戏机传动杆的基本概念、工作原理和实际应用。
