油田云计算机房暖通系统的设置

云计算机房建设方案一、背景介绍随着互联网的快速发展和信息化水平的提高，云计算技术逐渐成为企业信息化建设的重要组成部分。

云计算机房作为云计算系统的重要基础设施，对整个系统的稳定性和可靠性有着重要影响。

本文将围绕云计算机房建设方案进行详细展开。

二、目标与需求分析2.1 目标建设一个高可靠性、高稳定性、高安全性的云计算机房，为企业的云计算系统提供稳定的运行环境。

2.2 需求分析•机房面积：根据企业的规模和需求确定机房的面积，保证设备的布局合理，通道畅通。

•网络带宽：提供足够的网络带宽，满足用户对高速稳定网络的需求。

•空调系统：安装高效的空调系统，保持机房温度恒定，控制湿度，保证设备正常运行。

•UPS供电系统：配置UPS系统，提供稳定电源，避免因电力故障造成数据丢失。

•防火系统：采用先进的防火系统，包括火灾报警、消防设备等，确保机房安全。

•监控系统：安装视频监控系统，实时监测机房运行状况，保障机房安全。

•安全防护：设置门禁系统，控制进出机房的人员，防止未授权人员进入。

•灭震设施：安装地震防护设施，减少地震对机房设备的影响。

三、技术方案3.1 机房布局根据机房面积和设备布局要求，合理划分机房空间，确保设备之间有足够的通道，并设立合适的安全区域。

3.2 网络带宽选择可靠的网络服务提供商，购买高带宽的互联网接入线路，以满足用户对高速稳定网络的需求。

3.3 空调系统选用高效的空调设备，并配置冗余设计，确保机房温度稳定在合适的范围内，控制湿度，保障设备正常运行。

3.4 UPS供电系统选择高品质的UPS设备，提供稳定的供电，避免电力波动造成设备损坏或数据丢失，同时配置备用电源，保证连续供电。

3.5 防火系统安装先进的火灾报警系统，配置自动灭火设备和紧急排烟系统，及时发现和处理火灾风险，确保机房安全。

3.6 监控系统安装视频监控设备，实现对机房的全天候监控，及时掌握机房的运行状况，防范和应对意外事件。

3.7 安全防护配置门禁系统，设立访客管理制度，合理控制人员进出机房，防止未授权人员进入。

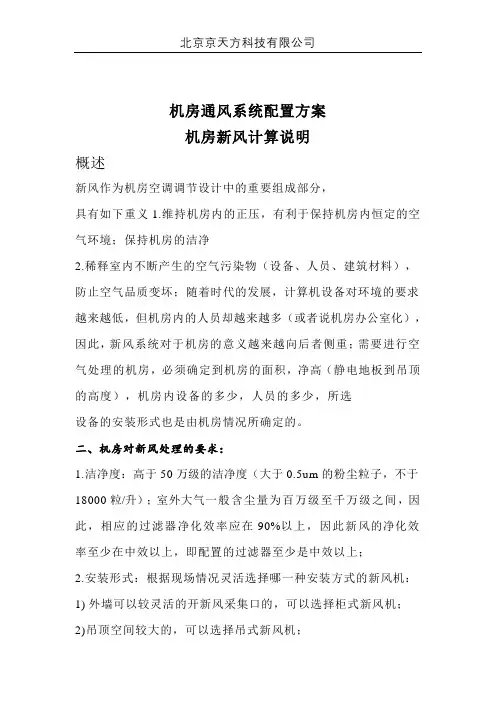

机房通风系统配置方案机房新风计算说明概述新风作为机房空调调节设计中的重要组成部分，具有如下重义1.维持机房内的正压，有利于保持机房内恒定的空气环境；保持机房的洁净2.稀释室内不断产生的空气污染物（设备、人员、建筑材料），防止空气品质变坏；随着时代的发展，计算机设备对环境的要求越来越低，但机房内的人员却越来越多（或者说机房办公室化），因此，新风系统对于机房的意义越来越向后者侧重；需要进行空气处理的机房，必须确定到机房的面积，净高（静电地板到吊顶的高度），机房内设备的多少，人员的多少，所选设备的安装形式也是由机房情况所确定的。

二、机房对新风处理的要求：1.洁净度：高于50万级的洁净度（大于0.5um的粉尘粒子，不于18000粒/升）；室外大气一般含尘量为百万级至千万级之间，因此，相应的过滤器净化效率应在90%以上，因此新风的净化效率至少在中效以上，即配置的过滤器至少是中效以上；2.安装形式：根据现场情况灵活选择哪一种安装方式的新风机：1) 外墙可以较灵活的开新风采集口的，可以选择柜式新风机；2)吊顶空间较大的，可以选择吊式新风机；3)空间面积充裕的可以采用新风小室形式。

4)尽量采用柜式新风处理系统，这样新风机的工作状态直观，操作维护都方便，免得未来使用中的很多麻烦。

3.温度：新风处理后引入室内的温度应与室内回风温度相仿，才不至于较大影响室内温度，造成局部的冷热不均。

1)现在较多的做法是将新风直接和专用空调回风混合后送入室内，现在机房专用空调大多为下送上回型，将新风混全回风后即对新风做了温湿度处理也不会引起机房内局部温差较大的问题；2) 另一种就是配置温度预处理型新风机，主动对新风做温度处理，最大限度的保障新风温度和机房内的回风温度接近。

4. 湿度：新风是影响室内湿度的主要因素风的引进直接相关，新风的湿度采用单独处理是较好的方式。

5．风速：1)直接送风时，风速不应超过3m/s；室内气流速度大致不得超过1m/s(不准确)；进风口风速不得超过3m/s；2) 总风量÷3600（每小时换算到秒）÷3 = 风管截面积3) 可根据截面积判断所做风管的尺寸。

华能营口热电厂暖通控制系统操作说明书大连华英自动化技术有限公司2010-6-7目录一系统概述 (2)二制冷系统操作流程 (2)三加热系统操作流程 (4)四系统登录操作 (4)五系统主画面介绍及设备操作 (5)1.水泵设备操作 (6)2.电动门操作 (7)3.制冷机操作 (8)4.冷却塔操作 (8)5.空调机组操作 (9)6.过程值监控 (10)六参数画面介绍 (10)七操作记录画面介绍 (11)八报警记录画面介绍 (12)九历史趋势画面介绍 (13)十暖通程控系统上位机维护 (15)附录 (15)一系统概述暖通程控系统包括：集中制冷加热站控制系统、集控楼空调控制系统、电控楼空调控制系统。

集中制冷加热站控制系统控制设备包括：制冷站控制设备包括：溴化锂吸收式制冷机组2台（一用一备），冷水泵3台（根据制冷机运行工况，一用两备或两用一备）、冷却水泵2台（一用一备）、密闭式冷却塔2台（每台包含三台风机，三台水泵）、制冷机进出口电动门（每台制冷机4个电动门）；加热站控制设备包括：热水循环水泵2台，每台板式换热器入口的电动调节阀各1个。

集控楼空调控制系统控制设备：空调机组两台（一用一备）。

电控楼空调控制系统控制设备：空调机组两台（一用一备）。

暖通程控系统PLC（下位机）采用AB ControlLogix 1756系列，采用双机冗余配置，当主CPU运行出现故障、主机架电源出现故障、主CPU以太网通讯，ControlNet网通讯出现故障，以上任意故障发生后，从CPU接替主CPU进行程序扫描，并执行命令输出；主CPU在故障排除后，将作为备用CPU。

暖通程控系统设6台控制柜（1台CPU柜，5台IO柜），1台电源柜。

控制系统采用双路电源供电，在电源柜内设电源切换装置，切换时间为ms级，为保证系统在外部交流电源失去时，仍能保持工作30分钟，设置UPS不间断电源，并且配8块24AH 电池，保证系统的可靠性。

并且通过交流电源监视继电器将两路电源信号传输给CPU，并在上位机监视。

机房空调系统设计方案机房空调系统设计方案一、需求分析机房是一种密闭的空间，电子设备使用过程中会产生大量的热量，如果热量不能得到及时有效的散热，会导致设备的运行出现问题甚至损坏。

因此，机房空调系统需要满足以下几个方面的需求：1. 散热效果好：机房空调系统需要能够及时有效地散热，保持机房内的温度在一个合理的范围内。

2. 精确控制温度：机房内设备对温度的要求非常高，因此空调系统需要能够提供精确的温度调节功能。

3. 节能环保：机房空调系统需要具备节能和环保的特点，以减少对环境的影响，并降低运营成本。

二、设计方案1. 设备选择为了满足机房空调系统的需求，可以选择使用精密空调机组进行散热。

精密空调机组具有散热效果好、控温精度高、节能环保等特点，适用于机房空调系统。

2. 空调布局机房的空调布局应该考虑到设备的散热需求和空气流动的合理性。

可以将空调机组布置在机房的角落位置，通过风管将冷风均匀地送到机房的各个区域，保证机房的整体温度均一性。

3. 温度控制机房空调系统需要提供精确的温度控制功能，可以采用温度传感器来监测机房的温度，并将温度信息发送给控制器，控制器根据设定的温度范围自动调整空调机组的运行状态。

4. 节能环保为了实现机房空调系统的节能和环保，可以采用定时开关机功能，根据机房的使用情况设定合理的开关机时间，减少不必要的能源消耗。

同时，可以使用高效节能的压缩机和变频调速技术，提高空调系统的能效比。

5. 维护管理机房空调系统的维护和管理非常重要，需要定期检查和清洁空调机组，清理空气过滤器，确保系统的正常运行。

同时，还需要注意设备的使用寿命和更换周期，根据情况及时更换老化的设备，保证系统的可靠性和稳定性。

三、总结机房空调系统的设计方案需要结合实际需求进行合理选择和布局，提供精确的温度控制和散热功能。

同时，还需要关注能源的节约和环境保护，提高系统的能效比和运行稳定性。

维护管理也是关键，要保持设备的良好状态，确保系统的正常运行。
