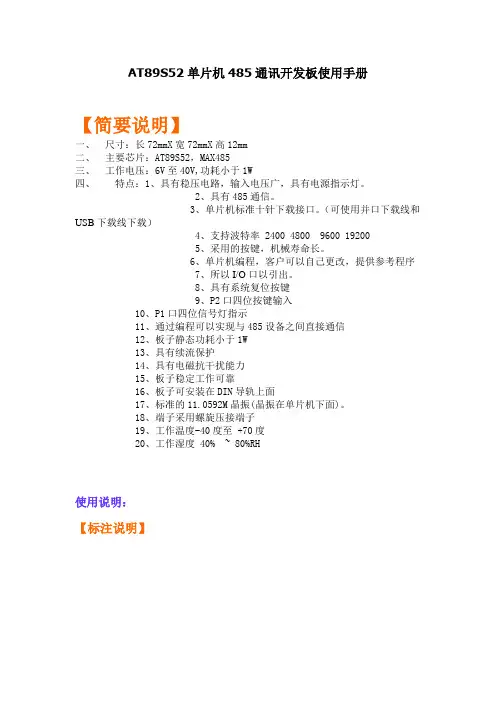

AT89S52单片机485通讯开发板使用手册【简要说明】一、尺寸：长72mmX宽72mmX高12mm二、主要芯片：AT89S52，MAX485三、工作电压：6V至40V,功耗小于1W四、特点：1、具有稳压电路，输入电压广，具有电源指示灯。
2、具有485通信。
3、单片机标准十针下载接口。
（可使用并口下载线和USB下载线下载）4、支持波特率 2400 4800 9600 192005、采用的按键，机械寿命长。
6、单片机编程，客户可以自己更改，提供参考程序7、所以I/O口以引出。
8、具有系统复位按键9、P2口四位按键输入10、P1口四位信号灯指示11、通过编程可以实现与485设备之间直接通信12、板子静态功耗小于1W13、具有续流保护14、具有电磁抗干扰能力15、板子稳定工作可靠16、板子可安装在DIN导轨上面17、标准的11.0592M晶振(晶振在单片机下面)。
18、端子采用螺旋压接端子19、工作温度-40度至 +70度20、工作湿度 40% ~ 80%RH使用说明：【标注说明】【功能描述】【原理图】【PCB图】【元件清单】【应用举例】【源代码程序】/********************************************************************汇诚科技实现功能:此版配套测试程序使用芯片：AT89S52晶振：11.0592MHZ波特率：9600编译环境：Keil作者：zhangxinchunleo【声明】此程序仅用于学习与参考，引用请注明版权和作者信息！/********************************************************************程序说明：1、所有IO口流水灯3次。
2、所有IO口闪烁输出5次。
3、按下P2.0按键点亮P1.0灯，按下P2.1按键点亮P1.1灯，按下P2.2按键点亮P1.2灯，按下P2.3按键点亮P1.3灯，4、接收串口发送的数据再返回原值。
PCB阻抗设计与阻抗类型图解(仅限交流与学习使用，请勿用于其它作用）A、阻抗定义阻抗就是指在某一频率下，电子器件传输信号线中(也就是我们制作的线路板的铜线)，相对某一参考层(也就是我们说的屏蔽层、影射层或参考层)，其高频信号或电磁波在传播过程中所受的阻力称之为特性阻抗，它实际上是电阻抗、电感抗、电容抗等一个矢量总和。
在直流电中，物体对电流阻碍的作用叫做电阻；在交流电的领域中除了电阻会阻碍电流以外，电容及电感也会阻碍电流的流动，这种作用就称之为电抗，意即抵抗电流的作用。
电容及电感的电抗分别称作电容抗及电感抗，简称容抗及感抗。
从一个器件输出信号，经传输后进入另一个器件，这两者阻抗之间的特定匹配关系。
简单说整个过程就像软管送水浇花，一端接在水龙头,另一端手握处加压使其射出水柱,当握管处所施压的力道恰好，而让水柱的射程正确洒落在目标区为最佳，力过度水注射程太远，腾空越过目标浪费水资源，挤压不足以致射程太近者，则照样得不到想要的结果。
阻抗就是施压的力道，保障发出的信号经传输后能准确匹配接收端的需求影响特性阻抗的因数1) 介质介电常数，与特性阻抗值成反比(Er)2)线路层与接地层(或外层)间介质厚度,与特性阻抗值成正比(H)3) 阻抗线线底宽度(下端W1);线面(上端W2)宽度,与特性阻抗成反比。
4) 铜厚,与特性阻抗值成反比(T)5) 相邻线路与线路之间的间距,与特性阻抗值成正比（差分阻抗）(S)6) 基材阻焊厚度,与阻抗值成反比(C)B、模型分类阻抗线可分为6类：1、单端阻抗线2、差分阻抗线3、单端共面地阻抗线4、差分共面地阻抗线5、层间差分阻抗线（包含：异层差分）6、共模阻抗外层单端外层差分外层单端共面地外层差分共面地常见的几种阻抗模型内层单端[两面屏蔽]内层差分[两面屏蔽]内层单端共面地[两面屏蔽]内层差分共面地[两面屏蔽]特殊的阻抗模型层间差分各类阻抗线在实际PCB文件中的效果图各类阻抗线在实际PCB文件中的效果图各类阻抗线在实际PCB文件中的效果图深圳拓普西科技有限公司Thank You!Mar, 2014Tuopx Co., Ltd. Confidential Slide 11。
