相图分析

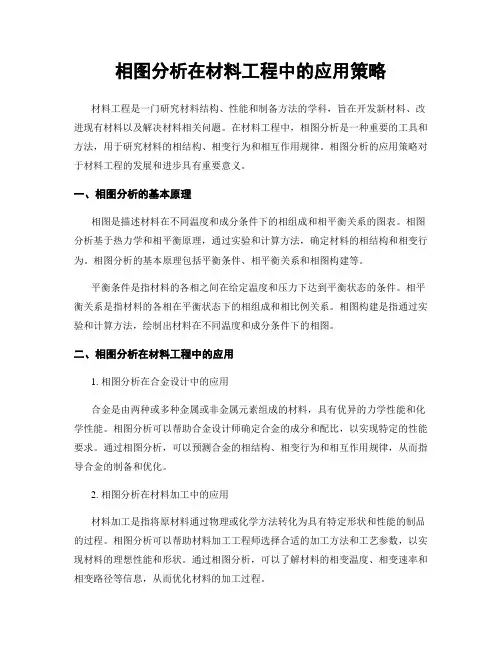

相图分析在材料工程中的应用策略材料工程是一门研究材料结构、性能和制备方法的学科，旨在开发新材料、改进现有材料以及解决材料相关问题。

在材料工程中，相图分析是一种重要的工具和方法，用于研究材料的相结构、相变行为和相互作用规律。

相图分析的应用策略对于材料工程的发展和进步具有重要意义。

一、相图分析的基本原理相图是描述材料在不同温度和成分条件下的相组成和相平衡关系的图表。

相图分析基于热力学和相平衡原理，通过实验和计算方法，确定材料的相结构和相变行为。

相图分析的基本原理包括平衡条件、相平衡关系和相图构建等。

平衡条件是指材料的各相之间在给定温度和压力下达到平衡状态的条件。

相平衡关系是指材料的各相在平衡状态下的相组成和相比例关系。

相图构建是指通过实验和计算方法，绘制出材料在不同温度和成分条件下的相图。

二、相图分析在材料工程中的应用1. 相图分析在合金设计中的应用合金是由两种或多种金属或非金属元素组成的材料，具有优异的力学性能和化学性能。

相图分析可以帮助合金设计师确定合金的成分和配比，以实现特定的性能要求。

通过相图分析，可以预测合金的相结构、相变行为和相互作用规律，从而指导合金的制备和优化。

2. 相图分析在材料加工中的应用材料加工是指将原材料通过物理或化学方法转化为具有特定形状和性能的制品的过程。

相图分析可以帮助材料加工工程师选择合适的加工方法和工艺参数，以实现材料的理想性能和形状。

通过相图分析，可以了解材料的相变温度、相变速率和相变路径等信息，从而优化材料的加工过程。

3. 相图分析在材料性能研究中的应用材料的性能是指材料在特定条件下的物理、化学和力学性质。

相图分析可以帮助材料科学家研究材料的相结构和相变行为对性能的影响。

通过相图分析，可以确定材料的相稳定性、相界面能量和相互作用强度等参数，从而预测和改善材料的性能。

三、相图分析的应用策略1. 综合实验和计算方法相图分析需要综合实验和计算方法，通过实验数据和理论模型相结合，得出准确和可靠的结果。

1点以上
1～2点
2～3点
图3-3 共析钢结晶过程示意图
3点～室温
共析钢的室温组织全部为P，呈层片状，其室温下的显微组织如图3-4 所示。
图3-4 共析钢室温下的显微组织
（二）亚共析钢的结晶过程 图 3-2 中的合金Ⅱ为 wC 0.45% 的亚共析钢，其结晶过程如图 3-5 所示。
1点以上
1～2点
A3 线 合金冷却时从奥氏体中开始析出铁素体的析出线
三、铁碳合金的结晶过程
图3-2 简化后的Fe-Fe3C相图
根据碳的质量分数和室温显微组织不同，铁碳合金可以分为工业纯 铁、钢和白口铸铁三大类，具体如下。
（一）共析钢的结晶过程 在图 3-2 中，合金Ⅰ为 wC 0.77% 的共析钢，其结晶过程如图 3-3 所示。
图3-12 亚共晶白口铸铁室温下的显微组织
（六）过共晶白口铸铁的结晶过程 图 3-2 中的合金Ⅵ为 wC 5.0% 的过共晶白口铸铁，其结晶过程如图 3-13
所示。
1点以上
1～2点
2～3点
图3-13 过共晶白口铸铁的结晶示意图
3点～室温
过共晶白口铸铁室温下的显微组织如图 3-14 所示，图中白色条状为 Fe3CⅠ ， 黑白 相间的 基 体 为 Ld′ 。所 有过共 晶 白口 铸铁 的 室温 组织 均 为 Ld Fe3CⅠ，只是随着碳含量的增加， Fe3CⅠ量增加。
0.09
碳在 δ-Fe 中的最大溶解度
J
1 495
K
727
0.17 6.69
包晶点 LB δH
A 1495℃ J
Fe3C 的成分
符号 N P S Q
温度 T/℃ 1 394 727
727 室温

物态变化及相图分析物态变化是物质在不同温度和压力下发生的状态变化，常见的物态变化包括固体-液体相变、液体-气体相变和固体-气体相变。

相图是表示物质在不同温度和压力下的相变关系的图表或图形。

固体-液体相变是物质从固体状态转变为液体状态的过程。

当物质受到加热时，其分子或原子的热运动增强，分子间的相互作用减弱，使得固体的结构破坏，进而转变为液体。

相图中，固体-液体相变通常以熔点标示，即物质从固体状态转变为液体状态的温度。

熔点随着压力的变化而变化，通常情况下，压力增加会提高熔点，因为压力可以通过增加分子的密集程度来增加相互作用。

液体-气体相变是物质从液体状态转变为气体状态的过程。

当物质受到加热时，液体内部的分子具有足够的能量克服相互作用，从而脱离液体表面进入气相状态。

相图中，液体-气体相变通常以沸点标示，即物质从液体状态转变为气体状态的温度。

和熔点类似，沸点也会随着压力的变化而变化，一般来说，增加压力会提高沸点，因为压力增加会增加液体内部的分子间相互吸引力。

固体-气体相变是物质直接从固体状态转变为气体状态的过程，即不经过液体状态。

这种相变过程被称为升华。

一些物质在常规的温度和压力下会直接升华，例如干冰，即固态二氧化碳，在室温下升华为气体状态。

相图中，升华可以通过斜向的相变曲线来表示。

相图是研究物质状态变化的重要工具。

以水的相图为例，我们可以观察到在常压下，水的固液相变点为0°C，液气相变点为100°C。

同时，我们可以通过改变压力来研究相图的变化，例如提高压力，在高压下水的升华点将会升高，即温度更高的条件下，水仍能保持固态。

相图不仅可以描述单一组分的物质状态变化，还可以研究混合物的相变关系。

例如，当两种物质的液体混合物在一定温度下发生相分离时，相图可以描述液-液相变点。

相图中标示的相平衡曲线可用于确定混合物中组分的比例和相变条件。

在工程和化学领域，相图的分析对于材料的合成和设计尤为重要。

微分方程的相图分析及解析微分方程是描述自然现象的重要工具，在各个领域都有广泛应用。

微分方程的解析解一般较难求得，因此相图分析成为预测微分方程解行为的一种重要工具。

本文将详细介绍微分方程的相图分析及解析。

一、相图的概念相图是指微分方程解的全部行为在相平面（或相空间）上的展现。

相平面上的点表示微分方程解的初始值及其在时域的变化。

因此，相图展示了微分方程的解如何随时间演化。

通常将相图绘制在相平面或相空间中，直观清晰，有助于预测和分析微分方程的各种解行为。

二、相图的分类相图可以分为一、二、三类，具体如下：1. 一类相图：相图上所有解轨道都趋于某一点或曲线，该点或曲线称为平衡点或平衡轨道。

平衡点可以分为稳定平衡点、不稳定平衡点和半稳定平衡点，分别对应解轨道向平衡点靠近、向平衡点远离和一部分解轨道向平衡点靠近，一部分向其远离。

2. 二类相图：相图上存在解轨道趋向于无穷远处，这种无穷远处称为鞍点，它是稳定和不稳定平衡点的分界线。

3. 三类相图：相图上不仅存在平衡点和鞍点，而且还有解轨道环绕其中，这种相图被称为极限环相图。

三、如何绘制相图以一阶非齐次线性微分方程为例，介绍相图的绘制步骤：1. 将微分方程化成标准形式：y' + p(x)y = q(x)，其中p(x)、q(x)为已知函数；2. 找到该微分方程的所有平衡点，并计算平衡点处的斜率p(x)与q(x)的值；3. 根据平衡点处斜率的正负与大小关系，画出对应的稳定平衡点、不稳定平衡点和半稳定平衡点；4. 找到方程的任意一组解，通过定量计算可得其解轨道，画出解轨道，并分析其行为，确定相图的类型。

四、相图的应用相图是预测微分方程解行为的重要工具，具有广泛应用。

以下列举几个例子：1. 生物学中的Lotka-Volterra模型，描述捕食者与食饵之间的生态关系，通过绘制相图，可以预测捕食者与食饵数量之间的关系；2. 物理学中的简谐振动方程，利用相图可以预测振动系统的稳定性和震荡特性；3. 工程学中的热传导方程，通过绘制相图可以预测材料的温度分布及热传递速率。
