电阻器电阻值的色码 - 清华大学物理系欢迎页 Welcome to

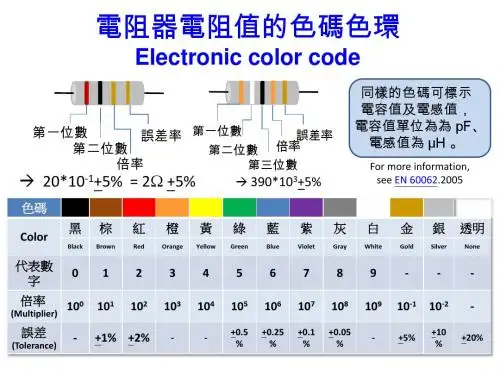

- 1 - 色环电阻读数方法

在电子工程领域中，电阻是一种常见的元件，它的作用是控制电路中电流的大小。在电路设计和维护中，我们需要测量电阻的值，以确保电路的正常运行。而电阻的值可以通过读取它的色环来确定。本文将介绍如何通过色环电阻读数方法来测量电阻值。

一、色环电阻的组成

电阻的色环是由一组不同颜色的带组成的。一般来说，电阻的色环带有四个或五个，每个带子代表一个数字或一个因子。其中，前两个带子代表电阻值的前两位数字，第三个带子代表电阻值的倍数，第四个带子代表电阻的精度。如果电阻带有五个色环，则第五个带子代表电阻的温度系数。

二、色环电阻读数方法

1. 确定电阻色环的顺序

在读取电阻色环之前，需要先确定它们的顺序。一般来说，电阻的色环是从左到右排列的，而第一个色环是最靠近电阻体的那个。

2. 读取电阻值的前两个数字

第一个和第二个色环代表电阻值的前两个数字。每个色环代表一个数字，颜色对应数字的值如下表所示：

色环颜色t数字值

黑色t0

棕色t1

红色t2 - 2 - 橙色t3

黄色t4

绿色t5

蓝色t6

紫色t7

灰色t8

白色t9

例如，如果第一个色环是红色，第二个色环是绿色，那么电阻的值就是35。

3. 确定电阻的倍数

第三个色环代表电阻的倍数，也就是说，它决定了电阻值的数量级。每个色环代表一个因子，颜色对应因子的值如下表所示：

色环颜色t因子值

黑色t1

棕色t10

红色t100

橙色t1,000

黄色t10,000

绿色t100,000

蓝色t1,000,000

紫色t10,000,000

灰色t100,000,000 - 3 - 白色t1,000,000,000

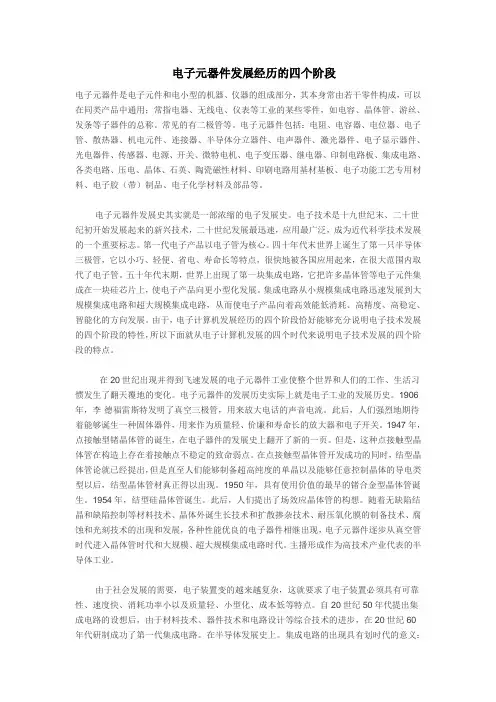

电子元器件发展经历的四个阶段
