混凝土碳化深度的检测方法

混凝土中碳化深度测试方法的探讨与改进一、引言混凝土是建筑中广泛使用的一种材料，其性能对建筑结构的安全性和耐久性有着至关重要的影响。

然而，混凝土在使用过程中会受到各种环境和外界因素的影响，其中碳化是一种普遍存在的现象。

深度、速度和影响因素等都会对混凝土的结构和性能产生较大的影响，因此，混凝土中碳化深度的测试方法具有重要意义。

本文将探讨混凝土中碳化深度测试方法的探讨与改进。

二、传统测试方法混凝土中碳化深度的测试方法主要有两种：酚酞指示剂法和化学分析法。

酚酞指示剂法是一种简单易行、经济实用的方法，通过滴取酚酞溶液于混凝土表面，根据酚酞的颜色变化来判断混凝土中的碳化深度。

但是，该方法存在以下不足之处：1.测试结果不准确，受环境因素的影响较大，如空气湿度、温度等。

2.测试深度较浅，只能测试表层的碳化情况。

3.测试速度慢，需要较长时间才能取得结果。

化学分析法是一种高精度、高准确度的方法，通过取混凝土样品进行化学分析，得出混凝土中碳化物含量的浓度，从而计算出碳化深度。

但是，该方法存在以下不足之处：1.测试成本高，需要专业的实验室设备和人员。

2.测试时间长，需要较长时间才能取得结果。

3.样品取材困难，可能会对混凝土结构造成损伤。

三、新型测试方法为了解决传统测试方法存在的不足之处，近年来，一些新型测试方法被提出和应用。

其中，电化学方法和红外光谱法是比较有前途的方法。

1.电化学方法电化学方法是利用混凝土内部电化学反应来测试混凝土中碳化深度的方法。

该方法优点明显，具有以下特点：1.测试结果准确，受环境因素的影响较小。

2.测试深度较深，可测试混凝土内部的碳化情况。

3.测试速度快，可实现实时监测。

4.无需取样，对混凝土结构没有破坏。

但是，该方法也存在以下不足之处：1.需要专业的设备和人员，测试成本高。

2.测试结果受混凝土配合比、龄期、温度等因素影响。

3.测试精度受到电极材料和电极间距的影响。

2.红外光谱法红外光谱法是利用混凝土中碳酸盐的红外吸收特性来测试混凝土中碳化深度的方法。

混凝土碳化深度检测标准一、前言混凝土碳化深度检测是保障建筑物结构安全的重要手段。

在建筑物使用过程中，混凝土会因为受到外界环境的影响而发生碳化现象，导致混凝土的强度和承载能力下降，从而影响建筑物的安全性。

因此，混凝土碳化深度检测标准的制定和执行，对于确保建筑物的结构安全至关重要。

二、标准适用范围本标准适用于混凝土碳化深度检测。

三、术语和定义3.1 碳化深度混凝土表面到碳化深度线之间的距离。

3.2 碳化深度线混凝土表面上的一个线，它是由于碳化现象引起的混凝土强度下降的位置。

四、检测设备4.1 碳化深度检测仪碳化深度检测仪是一种用于检测混凝土碳化深度的仪器。

4.2 涂料去除工具涂料去除工具是一种用于去除混凝土表面涂料的工具。

五、检测方法5.1 检测前准备工作5.1.1 确定检测区域根据建筑物的结构和使用情况，确定需要检测的区域。

5.1.2 去除表面涂料使用涂料去除工具清除检测区域表面的涂料。

5.1.3 准备检测仪器准备碳化深度检测仪，并按照说明书进行操作。

5.2 检测过程5.2.1 测量碳化深度线使用碳化深度检测仪测量混凝土表面的碳化深度线位置。

5.2.2 测量碳化深度将碳化深度检测仪沿着碳化深度线平行地移动，直到仪器发出测量信号，记录测量值。

5.2.3 多点检测在检测区域内，至少进行三个以上的点位检测，并计算平均值。

5.3 检测结果处理5.3.1 计算碳化深度将测得的碳化深度值求平均值，作为检测区域的碳化深度。

5.3.2 判断结果根据建筑物的使用情况和结构要求，判断检测结果是否符合要求。

六、结果记录6.1 记录内容检测日期、检测区域、检测人员、检测仪器型号、检测结果等。

6.2 记录保存检测结果应妥善保存，并根据需要提供给相关部门和人员查阅。

七、检测周期建筑物的使用情况和结构要求决定检测周期。

通常建议每年检测一次。

八、检测报告8.1 报告内容检测日期、检测区域、检测人员、检测仪器型号、检测结果等。

8.2 报告审核检测结果报告应由专业人员审核并签字确认。

混凝土中钢筋分布及保护层厚度、碳化深度检测评定钢筋在混凝土中的分布是混凝土结构中一个重要的指标，因为它关系到混凝土结构的承载能力、安全性以及使用寿命。

不同的结构要求钢筋的分布也会不同。

在确定混凝土中钢筋分布的同时，也要关注其保护层厚度以及碳化深度，因为它们是影响钢筋锈蚀的重要因素。

以下是混凝土中钢筋分布及保护层厚度、碳化深度检测评定的相关解析。

一、钢筋分布在混凝土结构中，钢筋是用于承受拉力的重要构件。

因此，钢筋的分布必须满足混凝土结构设计以及结构安全要求。

在混凝土工程中，钢筋的分布可分为水平、垂直及弯曲钢筋三种类型。

1.水平钢筋水平钢筋是安装在混凝土中层内的钢筋。

采用水平钢筋可以增强混凝土结构的抗弯和抗剪能力，提高混凝土结构的整体强度。

水平钢筋的分布密度要求根据具体结构及其所处的工程环境进行调整。

通常，水平钢筋分布密度规范为每平方米纵向和横向分别不小于0.1%的截面积，但根据设计需求，必要时分布密度可以增加。

2.垂直钢筋垂直钢筋是沿着混凝土结构纵向或横向安装的钢筋，主要用于承受构件之间的剪力和支撑曲梁等。

垂直钢筋还可以用于控制裂缝的宽度和数量。

垂直钢筋的分布密度主要取决于紧密度和结构要求。

3.弯曲钢筋弯曲钢筋是在混凝土结构中折叠成弯曲状态使用的钢筋。

它主要用于保持结构的几何形状，在混凝土中承受局部荷载，增强混凝土结构的抗震性能。

弯曲钢筋的分布规律主要取决于工程设计及其结构要求，以及钢筋在混凝土中的弯曲半径等参数。

二、保护层厚度保护层是指钢筋与混凝土间的混凝土表层。

它是起到保护作用的一层，能够防止钢筋受到外部环境的侵蚀和误伤，延长混凝土结构的使用寿命。

混凝土结构的保护层厚度需要根据结构要求和环境条件进行评估。

一般情况下，保护层厚度应不小于混凝土表层暴露面积以外的钢筋直径的总和。

根据规范，混凝土结构的保护层厚度应不小于20mm。

在建筑工程中，保护层厚度是一个非常重要的设计参数。

因此，在工程进入施工阶段后，需要通过测量来确保保护层的设计厚度是否达到规范要求。

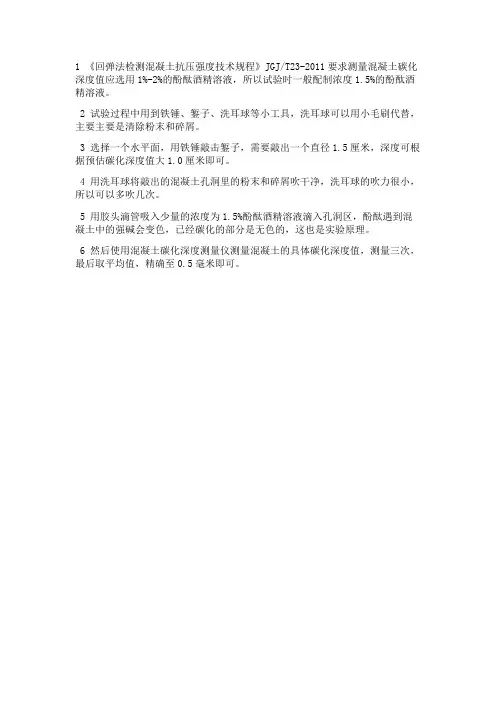

1 《回弹法检测混凝土抗压强度技术规程》JGJ/T23-2011要求测量混凝土碳化深度值应选用1%-2%的酚酞酒精溶液，所以试验时一般配制浓度1.5%的酚酞酒精溶液。

2 试验过程中用到铁锤、錾子、洗耳球等小工具，洗耳球可以用小毛刷代替，主要主要是清除粉末和碎屑。

3 选择一个水平面，用铁锤敲击錾子，需要敲出一个直径1.5厘米，深度可根据预估碳化深度值大1.0厘米即可。

4 用洗耳球将敲出的混凝土孔洞里的粉末和碎屑吹干净，洗耳球的吹力很小，所以可以多吹几次。

5 用胶头滴管吸入少量的浓度为1.5%酚酞酒精溶液滴入孔洞区，酚酞遇到混凝土中的强碱会变色，已经碳化的部分是无色的，这也是实验原理。

6 然后使用混凝土碳化深度测量仪测量混凝土的具体碳化深度值，测量三次，最后取平均值，精确至0.5毫米即可。
