挡土墙的抗倾覆设计引言挡土墙作为一种常见的地表结构，承担着抵御侧向土压力和防止土体倾覆的重要功能。

在挡土墙的设计过程中，抗倾覆性能是一个至关重要的考虑因素。

本文将介绍挡土墙的抗倾覆设计原理、常见的设计方法以及一些现代技术的应用。

一、挡土墙的抗倾覆设计原理挡土墙的抗倾覆设计旨在保证挡土墙在受到土压力作用时能够稳定地抵抗倾覆力。

常见的挡土墙抗倾覆设计原理包括重力墙、承台墙和锚固墙等。

1. 重力墙重力墙是利用自重产生的垂直力来抵抗土压力的一种设计原理。

其关键在于确保挡土墙的自重能够提供足够的稳定性。

为了提高重力墙的稳定性，通常会采用适当的墙后填筑、反填土等手段来增加土压力的作用面积，进而提高抗倾覆能力。

2. 承台墙承台墙又称为反弯曲墙，其设计原理是通过在挡土墙底部设置一条水平承台，利用承台的刚性来抵抗土压力的倾覆力。

承台墙的抗倾覆能力主要取决于承台的尺寸和材料的强度。

3. 锚固墙锚固墙是通过在挡土墙底部设置锚杆，并通过锚杆与土体产生摩擦力或粘结力来抵抗倾覆力的一种设计原理。

锚固墙的抗倾覆能力主要取决于锚杆的设置深度、材料强度以及土体的侧向抗力等因素。

二、挡土墙抗倾覆设计方法挡土墙的抗倾覆设计可以通过以下几种常见的方法来实现：1. 构造法构造法是一种基于经验公式或图表的设计方法，通过根据挡土墙的类型、尺寸和土体的技术特性来选择合适的构造参数，从而满足抗倾覆的要求。

例如，对于重力墙，可以根据土体的内摩擦角和倾覆力矩的计算公式来确定墙体的宽度和高度。

2. 稳定分析法稳定分析法是一种基于力学和土力学原理的设计方法，通过对挡土墙和土体的相互作用进行力学分析，计算挡土墙的抗倾覆能力。

常用的稳定分析方法包括矩形切片法、几何叠加法和有限元法等。

这些方法可以更准确地预测挡土墙的稳定性，并提供指导性的设计参数。

3. 计算机模拟法随着计算机技术的发展，数值模拟方法在挡土墙抗倾覆设计中得到了广泛应用。

通过使用专业的有限元软件，可以对挡土墙和土体进行三维模拟，更全面地了解挡土墙的受力情况和倾覆机制，以及优化设计参数。

挡土墙技术交底最新版本.doc一、背景介绍挡土墙是工程建设中常使用的一种基础设施，其作用是用来阻挡土方坍塌，在土方开挖时，以一定的高度将土方堆积在墙的背面，形成稳定的坡度，以达到防止土方倒塌的效果。

二、施工过程1. 翻新清理：施工前，需要对现场进行大面积的清理和翻新，消除现场残留物、垃圾、不合格材料，做到物尽其用，不遗余力。

2. 材料及设备：挡土墙施工所需的材料：水泥、钢筋、砖头等；设备有搅拌设备、起重设备、运输车辆等。

3. 基底处理：处理好基坑底部，使其平整、达标、稳固，然后添加砂石、碎石等辅助材料，使其达到相应的稳定程度。

4.制作模板：安装好钢筋，然后在其上制作模板，可用木板、钢板等，在模板的四周预留伸出来的钢筋条，作为连接墙体的钢筋。

5.浇筑混凝土：将混凝土倒入模板中，注意混凝土应该充实并密实，并用振捣器振动，将空气挤出。

6.拆模开裂：在混凝土凝固成型并达到一定强度时，可拆掉墙体。

为了避免其过早开裂，建议在拆模后覆盖一层保湿、防裂的材料。

在拆模开裂前，可采用加水养护，每天涂抹一次水泥浆。

7.清理及维护：挡土墙施工后，要及时清理施工现场，收回材料、设备，同时进行维护，定期检查土方情况，及时加固挡土墙，防止墙体出现开裂、漏水等问题。

三、注意事项1. 施工前要对堆土体进行分析和计算，确定挡土墙的高度，墙体凤凰肯能承受的荷载，以及选择适当的材料。

2. 施工中，要注重混凝土的质量，避免出现材料不足、混凝土硬度不够的情况，加强振动，除去空气，保证结构安全。

3. 施工的过程中要注意安全，避免施工人员意外伤害，采取相应的预防措施。

4. 施工后，对挡土墙进行定期检查，及时发现墙体的问题，进行修补加固。

四、施工经验1.合理分析土方坡度和墙体高度，以及设计墙体承受荷载的强度和稳定性，满足工程需求和标准要求。

2.注意混凝土材料的质量和混合比，统一用料、加强振动，使其内部均匀、密实。

3.定期检查挡土墙的状态与稳定性，及时发现问题并加固处理，保证施工安全及工程质量。

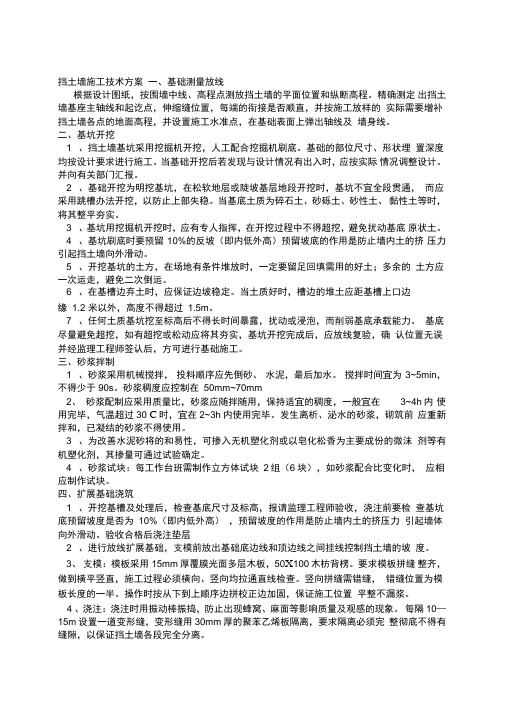

挡土墙施工技术方案一、基础测量放线根据设计图纸，按围墙中线、高程点测放挡土墙的平面位置和纵断高程。

精确测定出挡土墙基座主轴线和起讫点，伸缩缝位置，每端的衔接是否顺直，并按施工放样的实际需要增补挡土墙各点的地面高程，并设置施工水准点，在基础表面上弹出轴线及墙身线。

二、基坑开挖1 、挡土墙基坑采用挖掘机开挖，人工配合挖掘机刷底。

基础的部位尺寸、形状埋置深度均按设计要求进行施工。

当基础开挖后若发现与设计情况有出入时，应按实际情况调整设计。

并向有关部门汇报。

2 、基础开挖为明挖基坑，在松软地层或陡坡基层地段开挖时，基坑不宜全段贯通，而应采用跳槽办法开挖，以防止上部失稳。

当基底土质为碎石土、砂砾土、砂性土、黏性土等时，将其整平夯实。

3 、基坑用挖掘机开挖时，应有专人指挥，在开挖过程中不得超挖，避免扰动基底原状土。

4 、基坑刷底时要预留10%的反坡（即内低外高）预留坡底的作用是防止墙内土的挤压力引起挡土墙向外滑动。

5 、开挖基坑的土方，在场地有条件堆放时，一定要留足回填需用的好土；多余的土方应一次运走，避免二次倒运。

6 、在基槽边弃土时，应保证边坡稳定。

当土质好时，槽边的堆土应距基槽上口边缘 1.2 米以外，高度不得超过 1.5m。

7 、任何土质基坑挖至标高后不得长时间暴露，扰动或浸泡，而削弱基底承载能力。

基底尽量避免超挖，如有超挖或松动应将其夯实，基坑开挖完成后，应放线复验，确认位置无误并经监理工程师签认后，方可进行基础施工。

三、砂浆拌制1 、砂浆采用机械搅拌，投料顺序应先倒砂、水泥，最后加水。

搅拌时间宜为3~5min，不得少于90s。

砂浆稠度应控制在50mm~70mm2、砂浆配制应采用质量比，砂浆应随拌随用，保持适宜的稠度，一般宜在3~4h内使用完毕，气温超过30 C时，宜在2~3h内使用完毕。

发生离析、泌水的砂浆，砌筑前应重新拌和，已凝结的砂浆不得使用。

3 、为改善水泥砂将的和易性，可掺入无机塑化剂或以皂化松香为主要成份的微沫剂等有机塑化剂，其掺量可通过试验确定。

预应力模块式加筋土生态挡墙施工工法预应力模块式加筋土生态挡墙施工工法一、前言预应力模块式加筋土生态挡墙施工工法是一种新型的挡土结构施工工法，采用了预应力技术和模块化设计理念，结合土工合成材料，对挡土墙进行加固，强化抗滑、抗倾倒和抗渗能力，同时实现了绿色生态环境的建设。

二、工法特点1. 结构稳定: 采用预应力技术，通过预应力钢束将挡土墙整体紧固，提高了整体抗倾倒和抗滑能力，保证了结构的稳定性。

2. 环保生态: 工法采用土工合成材料作为挡土墙的加固材料，可有效减少土方开挖和资源消耗，同时与自然环境相融合，不对生态环境产生负面影响。

3. 施工效率高: 工法采用模块化设计，预先加工组装，现场拼装安装，简化施工过程，提高施工效率。

4. 经济实用: 该工法用材少、造价低，同时维护成本较低，经济实用。

三、适应范围预应力模块式加筋土生态挡墙适用于各种挡土工程，包括公路、铁路、园林绿化、矿山、河道等地方，特别适用于土质松软、坡度陡峭的工程地质条件下。

四、工艺原理该工法的施工工艺基于以下原理：预应力技术通过预应力钢束将挡土墙整体紧固，提高整体抗倾倒和抗滑能力；土工合成材料通过增加土体的强度和稳定性，提高挡土墙的抗渗能力和抗冲刷能力；模块化设计通过预先加工组装模块，现场拼装安装，提高施工效率和工程质量。

五、施工工艺1. 确定挡墙设计和施工方案，预先加工制作预应力模块和土工合成材料。

2. 进行基坑开挖和地基处理，确保基坑的坚固稳定。

3. 进行挡土墙模块的现场安装，预应力钢束的张拉以及土工合成材料的固定。

4. 进行挡墙表面的抹灰和美化处理，使其与周围环境相协调。

5. 进行工程验收以及必要的维护保养。

六、劳动组织施工过程中，需确定施工人员的数量和工作任务分工，建立合理的劳动力组织，确保施工进度和质量。

七、机具设备施工过程中需要使用挖掘机、起重机、压路机、搅拌站等大型机械设备，以及钢筋切割机、张拉设备等专业工具设备。

八、质量控制施工过程中需要严格按照设计要求和规范进行施工，并进行质量检验，包括挡土墙模块的准确拼装、预应力钢束的正确张拉和土工合成材料的合理固定等。

挡土墙的拆除与改造技术挡土墙广泛应用于各类土木工程中，它能够有效地抵御土体的侧压力，确保工程的安全和稳定。

然而，在一些情况下，挡土墙需要进行拆除或改造，以适应新的工程要求或环境变化。

本文将探讨挡土墙的拆除与改造技术以及相关的注意事项。

一、挡土墙的拆除技术1. 拆除前的准备工作在进行挡土墙拆除之前，必须进行详细的工程勘测和评估，确保拆除工作的安全和顺利进行。

具体工作包括但不限于：（1）测量挡土墙的尺寸、高度和坡度等参数；（2）评估挡土墙的土体性质、抗压和抗剪强度；（3）检查挡土墙的基础和墙体的状况，确保没有明显的病害或损坏；（4）了解挡土墙是否受到地下水位、周边建筑物或其他因素的影响。

2. 拆除方法挡土墙的拆除方法根据具体情况而异，常见的拆除方法包括：（1）机械拆除：使用挖掘机、履带式装载机等大型机械设备进行拆除。

这种方法适用于挡土墙较大且坚固的情况，但需要特别注意挖掘机的操作，以免对周围环境和建筑物造成损坏。

（2）人工拆除：对于高度较低、规模较小的挡土墙，可以采用人工拆除的方法。

拆除工人需要配备足够的安全装备，如头盔、安全带和防护服等，以确保工人的安全。

3. 拆除后的处理拆除挡土墙后，需要对拆除的土体和碎石进行处理。

如果土体可以重新利用，则可以进行筛分和洗涤等处理，以便后续的再利用。

如果土体受到污染或不能再利用，则需要根据环境保护要求进行妥善处理。

二、挡土墙的改造技术1. 改造前的评估在进行挡土墙改造之前，同样需要进行详细的勘测和评估工作。

具体工作包括但不限于：（1）评估挡土墙的使用寿命和安全状况；（2）确定改造的目的和要求，如增加挡土墙的高度、加固墙体等；（3）分析改造对周围土体的影响，如土体变形、下沉等。

2. 改造方法挡土墙的改造方法根据具体情况而异，常见的改造方法包括：（1）加固墙体：通过在墙体内、外或底部设置加固措施，如加固钢筋、混凝土衬砌等，以增加挡土墙的稳定性和抗震能力。

（2）增加挡土墙的高度：通过在原有挡土墙上增加一层或多层，以满足新的土方压力要求。

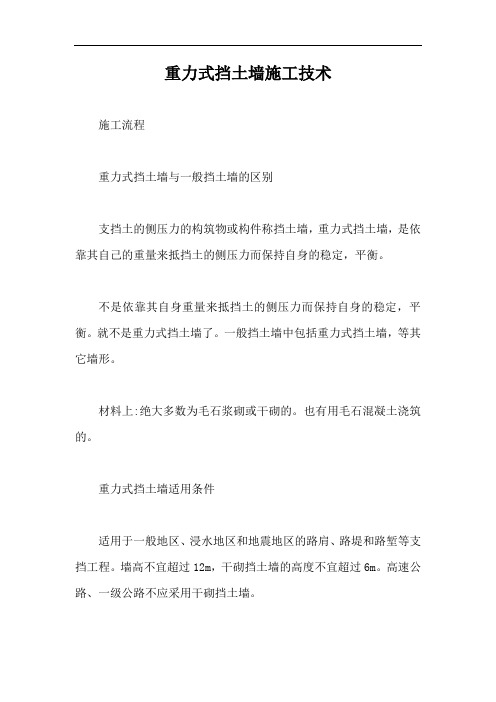

重力式挡土墙施工技术施工流程重力式挡土墙与一般挡土墙的区别支挡土的侧压力的构筑物或构件称挡土墙，重力式挡土墙，是依靠其自己的重量来抵挡土的侧压力而保持自身的稳定，平衡。

不是依靠其自身重量来抵挡土的侧压力而保持自身的稳定，平衡。

就不是重力式挡土墙了。

一般挡土墙中包括重力式挡土墙，等其它墙形。

材料上:绝大多数为毛石浆砌或干砌的。

也有用毛石混凝土浇筑的。

重力式挡土墙适用条件适用于一般地区、浸水地区和地震地区的路肩、路堤和路堑等支挡工程。

墙高不宜超过12m，干砌挡土墙的高度不宜超过6m。

高速公路、一级公路不应采用干砌挡土墙。

重力式挡土墙基础施工要求①应将基底表面风化、松软土石清除;②硬质岩石基坑中的基础，宜满坑砌筑;③雨季在土质或易风化软质岩石基坑中砌筑基础时，应在基坑开挖好后及时封闭坑底。

当基底设有向内倾斜和稳定横坡时，应采取临时排水措施，辅以必要座浆后安砌基础;④采用台阶式基础时，台阶与墙体应连在一起同时砌筑，基底及墙趾台阶转折处不得砌成垂直通缝，砌体与台阶壁间的缝隙砂浆应饱满;⑤基坑应随砌筑分层回填夯实，并在表面留3%的向外斜坡。

悬臂式挡土墙由底板及固定在底板上的悬臂式直墙构成的主要靠底板上的填土重量维持稳定的挡土墙，主要由立壁、趾板、踵板三个钢筋混凝土悬臂构件组成。

施工工艺一、测量放样先测量放线，定出开挖中线及边线，起点及终点，设立桩标，注明高程及开挖深度。

二、开挖基坑基坑开挖应保持良好的排水，基坑外设置集水坑，以利于基底排水。

基坑开挖后应检验基底承载力，合格后，妥善修整，在最短的时间内复测。

三、基坑检测基坑监测是指在施工及使用期限内，对建筑基坑及周边环境实施的检查、监控工作。

基坑监测主要包括:支护结构、相关自然环境、施工工况、地下水状况、基坑底部及周围土体、周围建(构)筑物、周围地下管线及地下设施、周围重要的道路、其他应监测的对象。

四、钢筋制安钢筋的制作。

使用抽检合格的产品，按照设计给定的规格、形状及数量，进行钢筋的放样和加工。

模块挡土墙结构在房建工程基础中的技术运用随着房建工程的不断发展，新的技术和材料也不断涌现。

其中，模块挡土墙结构是一种在建筑工程中广泛应用的技术，其在房建工程基础中的技术运用和优势体现也越来越明显。

一、模块挡土墙结构的优势模块挡土墙结构是将砖、混凝土、合成材料等制成的模块通过特殊的连接方式拼接成墙体结构。

相比传统砌筑或混凝土浇筑的方式，模块挡土墙结构具有以下几方面优势：1. 快速施工模块挡土墙结构采用预制模块，在现场安装时只需用榫卯连接，可以大大减少施工时间，提高施工效率。

与传统方法相比，节省施工时间的同时，也减少了现场工人的劳动强度。

2. 质量稳定模块挡土墙结构的预制模块具有相同的尺寸和规格，可以保证施工质量的一致性和稳定性。

同时，也减少了现场施工的误差率，提高了施工质量的一致性。

3. 节省材料和成本采用模块挡土墙结构可以大大减少使用原材料的损耗，如水泥、砂浆等。

由于材料的节约，可以降低施工成本，并且还可以减少对环境的影响。

4. 提高装修效果模块挡土墙结构具有平整、光滑的外观，不仅表面平整，还可以减少裂缝的产生。

因此，可以提高装修效果，满足业主对美观、舒适的要求。

二、模块挡土墙结构在房建工程中的技术运用目前，模块挡土墙结构已逐渐成为房建工程中使用最多的一种技术。

其在以下方面得到了应用：1. 家庭住宅家庭住宅是模块挡土墙结构应用最为广泛的领域。

它可以用于墙体、地基和屋顶等部位。

此外，模块挡土墙结构还可以实现房屋的自然通风，提高住宅的舒适性。

2. 公共建筑在公共建筑中，模块挡土墙结构可以用于地下室、洗手间和厨房等部位。

其平整、光滑的表面可以提高整体装修的质量。

3. 商用建筑商用建筑中采用模块挡土墙结构可以使整个建筑更加牢固和稳定。

除此之外，模块挡土墙结构还可以减少建筑的噪声传递，改善工作环境。

三、模块挡土墙结构的应用要点在模块挡土墙结构应用中，以下几点应当特别注意：1. 模块的尺寸和规格应严格符合设计要求。

2024年浆砌石挡土墙护坡方案
在山区和丘陵地区，挡土墙是一种常见的防护措施，可以有效地防止山体滑坡和坡地崩塌，保护人们的生命财产安全。

为了加强挡土墙的稳定性和耐久性，我们提出了一种新型的浆砌石挡土墙护坡方案。

该方案主要包括以下几个方面：
首先，我们将选用优质的天然石材作为主要材料，经过加工和加固处理后进行浆砌，以提高挡土墙的抗压和抗拉性能。

同时，我们还将采用特殊的护坡结构设计，使挡土墙与坡地之间形成一个稳固的整体，增强整个防护体系的稳定性。

其次，我们将在挡土墙的设计中考虑到地形地貌的不同，根据不同坡度和地质条件进行合理的结构设计。

通过合理布置挡土墙的坡度和高度，确保其在不同地形条件下都能够发挥最大的防护效果。

另外，我们还将在挡土墙的施工过程中严格控制质量，采用先进的施工技术和设备，确保挡土墙的每一块石头都能够牢固地嵌入到墙体中，形成一个坚固的整体结构。

总之，通过这一浆砌石挡土墙护坡方案的实施，我们相信可以有效地提高挡土墙的稳定性和耐久性，为山区和丘陵地区的防灾减灾工作做出更大的贡献。

最后，我们将密切关注挡土墙的使用效果，不断改进和完善设计方案，以满足不同地区和不同地质条件下的防护需求，为打造更加安全稳定的生活环境提供有力支持。

第 1 页共 1 页。

挡土墙、围墙施工方案(技术标) 该段落明显有问题，需删除。

二、施工方案一）施工组织方案1.施工前，应组织专业技术人员对施工现场进行全面勘察，制定详细的施工方案和施工组织设计，明确施工流程和各项技术措施，确保施工安全和质量。

2.施工期间，应配备专业施工队伍，按照施工方案有序施工，严格按照设计要求进行施工，确保施工质量。

3.施工现场应设置安全警示标志，配备必要的安全防护设施，确保施工安全。

二）施工工艺方案1.挡土墙施工采用挤浆法，确保砂浆饱满，砌体重度不低于23KN/m³。

每10-15m米设置沉降缝，缝宽30mm，缝中填浸透沥青的木板或沥青麻筋，填塞深度200mm。

墙身在高出地面以上部分应设置泄水孔，孔内预埋100mmPVC管，间距3.0m，上下左右交错布置，泄水孔底部应高出地面30cm。

2.围墙柱子采用MU10砖基础砌筑，100厚光面福建白麻花岗岩压顶，垫层采用C15混凝土浇筑，栏杆采用25×25方钢和60×60方钢加工。

每单元居中设一个120X120排水孔，围墙纵坡以台阶式升降处理长度同围墙沉降缝。

3.设备安装应按照设备安装图纸进行，严格按照设计要求进行安装，确保设备运行稳定。

三）施工技术措施1.施工前，应进行地面排水工作，挡墙须采用分段跳槽开挖，每段不得大于15m，施工段可长结合伸缩缝设置确定。

2.边坡及基坑开挖的临时放坡值为1：1.50.墙后回填前，应先清除坡面草皮、耕土等有机质，对墙后地面横坡坡度大于1：6时，应形成台阶状，台阶宽度不小于1m，呈2%~4%的逆坡，回填时应分层夯实，采用粒径填料如碎石，粒径不应大于200mm，压实系数大于0.94，每一100m不小于2个检测点。

密实度应达到中密，干密度不小于20KN/m，综合内摩擦角不小于35°。

3.所有金属除锈后均做黑色油漆。

围栏每单元中心设置三一专用标志，采用红色油漆。

排水工程将采用100mmPVC管材，坡度为5%。

挡土墙技术标准引言概述挡土墙作为土木工程中常见的支挡结构，承担着抵抗土体的水平推力和保护坡体稳定的重要任务。

为了确保挡土墙的安全和可靠性，制定和遵循一套严格的技术标准是必要的。

本文将详细介绍挡土墙技术标准的内容和要求。

正文内容1.材料选择1.1.挡土墙背填土材料的选择1.2.填充体材料的选择1.3.挡土墙结构材料的选择1.4.土壤背填料的选择1.5.土体保护材料的选择2.结构设计2.1.挡土墙设计参数的确定2.2.挡土墙截面形式的选择2.3.挡土墙高度和长度的确定2.4.挡土墙稳定性分析2.5.挡土墙荷载计算3.建设施工3.1.挡土墙施工前的准备工作3.2.挡土墙的基础开挖和处理3.3.挡土墙的填筑和压实3.4.挡土墙结构的设置和安装3.5.挡土墙的维护和保养4.相关测试和监测4.1.挡土墙结构的质量检测4.2.挡土墙材料的检测4.3.挡土墙的监测要求4.4.挡土墙的动力和静力试验4.5.风险评估和安全监测5.维修与改造5.1.挡土墙的定期检查和维护5.2.挡土墙岩石锚索、土钉等增强措施5.3.挡土墙的加固与改造技术5.4.挡土墙病害处理与修复5.5.挡土墙的重建和拆除总结挡土墙技术标准的制定和遵循对于确保挡土墙的安全和可靠性至关重要。

在材料的选择、结构设计、建设施工、相关测试和监测以及维修与改造等方面，都有具体而严格的要求。

只有遵循这些标准，才能保证挡土墙的正常使用寿命和工程质量。

应时刻关注技术标准的改动和更新，以适应国家和行业的要求。

同时，注重挡土墙的日常维护和定期检查，及时采取相应的维修和改造措施，确保挡土墙的长期稳定性和安全性。
