港口工程荷载规范,code,jts,144-1-2010 篇一:六鳌作业区3#泊位工程施组施工组织设计目录第一章编制说明 (1)第二章工程概况及自然条件 (3)第三章第四章第五章第六章第七章第八章第九章第十章第十一章第十二章第十三章单位工程分部分项工程划分………………31 施工总体部1署....................................31 施工总平面布置 (38)施工总进度计划……………………………42 主要项目施工方案…………………………44 施工材料用量统计及计划表………………82 施工机械船机进场计划……………………84 确保工程质量的技术组织措施……………85 确保工期的技术组织措施…………………107 确保安全生产的技术组织措施……………109 确保文明施工的技术组织措施……………120 1 福建省港口工程有限公司第一章编制说明一.编制依据1、台玻漳州硅砂有限公司六鳌作业区3#泊位工程土建工程施工合同;2、福建省地质工程研究院、福建省港航勘测设计研究院《厦门港古雷港区六鳌作业区3#泊位工程施工图》设计文件;3、福建省地质工程研究院2011年9月23日提供的《厦门市古雷港区六鳌作业区3#通用泊位勘察报告》;二.技术规范标准《海港总平面设计规范》(JTJ211-99);《海港水文规范》(JTJ213-98);2《高桩码头设计与施工规范》(JTS167-1-2010);《港口工程地基规范》(JTS147-1-2010);《港口工程桩基规范》(JTJ254-98);《港口工程灌注桩设计与施工规程》(JTJ248-2001);《港口工程荷载规范》(JTS144-1-2010);《水运工程工程混凝土结构设计规范》(JTJ151-2011);《水运工程抗震设计规范》(JTJ225-98);《码头附属设施技术规程》(JTJ297-2001);《港口工程碎石桩复合地基设计与施工规程》(JTJ246-2004);《水运工程质量检验标准》(JTS257-2008);《福建省水运工程混凝土结构构件实体质量检验规程》;《港口及航道护岸工程设计与施工规范》(JTJ300-2000);以及国家、交通运输部及相关行业现行标准及规范。

2福建省港口工程有限公司三.有关说明本施工组织设计的施工方案旨在切实合理的前提下，本着均衡施工的原则确定施工工艺流程，组织各工序紧密衔接的平行流水或交叉作业，合理安排船舶机械的施工作业，最大限度地避免工序之间的干扰，从而保证合同目标的实现。

在施工过程中的各分部工程开工前，将在本施工组织设计基础上，根据实际工况，编制进一步细化的，指导具体实施的分3部工程施工方案，报送业主和监理单位审核。

第二章工程概况及施工条件一.工程概况1、工程建设地点拟建码头处于福建省浮头湾北岸、旧镇港东侧内，位于六鳌镇大澳村西北，距漳浦县城大约40km，其地理位置为东经117?45′18，北纬23?57′36。

2、工程建设规模本工程建设规模:建设3000吨级(水工结构按停靠5000吨级船舶设计)通用泊位1个及相应配套的装卸工艺、给排水及消防、供电照明、环保、生产及生活辅助设施等。

年吞吐量为35万吨，其中硅砂25万吨，矿建材料(石材)5万吨，水泥3万吨，其他件杂货2万吨;设计年通过能力为40.18万吨。

3、主要建设内容3.1码头平台码头平台基础采用打入600×600mm预应力钢筋砼空心桩结构。

码头宽22m，长138m，共分2段，每段各69m。

码头平台共24个排架，排架间距取6.0m，单个排架共布7根600×600mm预应力钢筋砼空心桩，其中有1对叉桩，3福建省港口工程有限公司其余为直桩。

根据地质钻探，桩端持力层为全风化岩层(部4分至强风化岩层)。

码头横梁为倒“T”形叠合梁，下横梁高1m，在码头前沿5.5m范围内加高到1.5m，宽1.2m，上横梁宽0.8m，高1.7m。

码头的宽度方向布设8根纵梁，其中第2第5根为门机轨道梁，面板为迭合板结构。

橡胶护舷选用DA-A400H型，码头前沿设2个DA-A400H×2700L橡胶舷梯。

3.2栈桥码头平台通过两座栈桥与陆域连接，每座栈桥长48.0m，宽8m和12m。

栈桥结构型式采用高桩梁板式结构，排架间距9.2m，每座栈桥共设6个排架。

8m宽栈桥第一个排架由3根600×600mm预应力钢筋砼空心桩组成，其中2根5:1的斜桩、1根直桩;后5个排架由2根φ1000mm灌注桩组成。

12m宽栈桥第一个排架由43根600×600mm预应力钢筋砼空心桩组成，其中2根5:1斜桩、2根直桩;后5个排架由排架3根φ1000mm灌注桩组成。

根据地质钻探，桩端持力层为中砂层。

上部结构设有现浇C40现浇钢筋砼横梁，横梁上搁置C40厚600mm的预制钢筋砼空心板，空心板上铺设磨耗层等。

栈桥两悬臂端分别与驳岸顶部的块石砼挡墙和码头平台衔接。

3.3后方陆域驳岸驳岸地质分布见3,3′地质剖面图，表层为淤泥，淤泥层5底高程在-7.67,-11.21m，下层为粉质粘土层。

根据地质情况，驳岸采用半直立挡墙结构形式，基础必须作加固处理，以确保驳岸整体稳定。

驳岸位置先回填中粗砂至1.9 m标高，再打设塑料排水板作地基加固后，靠海侧需铺设10~80mm混合倒滤层和二层土工布。

地基加固后抛填1.5m厚的块石(10,100kg)基础，上部结构为C30块石砼挡墙、现浇C30砼压顶，顶宽1.0m，墙后设抛石棱体、倒滤层，后方回填砂。

驳岸外侧采用斜坡式坡面，坡肩宽 6.0 m，坡度为1:2 ;在标高2.7m处设一抛石棱体，肩台宽 3.0 m，坡度 4福建省港口工程有限公司为1:3 ，外侧坡干砌 400 mm厚块石护面。

后侧回填砂，并振冲密实，形成陆域。

进出水箱涵施工进出水箱涵采用3m×2m(净高×净宽)的钢筋砼结构，箱涵在防波堤处底标高为2.0m，以0.5%坡度延伸至陆域驳岸前沿(底标高1.45m)，箱涵上下壁厚34cm，两侧壁厚32cm,砼强度为C40。

箱涵基础采用振冲碎石桩进行地基加固，碎石桩直径0.8m，间距1.2m，正方形布置，布置宽度9.6m，单根碎石桩长约13.5m，至淤泥层底部。

箱涵基础设计复合地基承载力特征值fspk=150Kpa，复合地基承载力标准值采用单桩复合地基载荷试验确定，试验按《建筑地基处理技术规范》(JGJ79-2002)的相应条文执行。

6入料地坑在2#、3#陆域交接处，西北侧栈桥后方布置有入料地坑，入料斗采用钢筋砼薄壁结构，厚200mm，为倒四边锥体漏斗状，入料斗口门5.12m ×7.07m，深4.12m，容积56m3;入料斗支撑在钢筋砼长方体地坑壁上，长方体地坑长×宽×高=10.02m×5.92m×5.73m，壁厚400mm，地坑底板厚500mm;地坑的基础是5根φ700mm灌注桩，桩端持力层为砾砂层，地坑底板下铺有300mm厚碎石层。

地坑从标高0.57m处通过1:6.46斜坡道升向陆域端部栈桥端，斜坡道长37.44m、宽3.78 m，两侧板厚400mm，底板厚500mm，底板的基础是八根φ700mm灌注桩，桩端持力层为砾砂层，底板下铺有300mm厚碎石层。

陆域形成陆域形成总面积约1.53万m2，陆域高程取6.3m(驳岸前沿处)。

陆域软基采用施打塑料排水板方案处理，施工流程为在拟形成陆域范围的淤泥面上回填中粗砂垫层至3.15m，在其上按边长1m的正方形布设排水板插点，排水板至较硬土层(本工程为粉质粘土层或粉砂层)。

然后先对A区块回填砂，并进行堆载预压处理，分两次堆载，第一次堆载至5.72m，第二次堆载至8.3m，其间间歇一个月半后，直至孔隙水压力消散，且完成不小于80%的固结度;堆载预压处理后卸载料回填至B区块，并进行振冲密实处理，振冲器7要求使5福建省港口工程有限公司篇二:抓泥船效率计算抓扬式挖泥船施工能力计算:W=(n×c×fm)?B =(12×13×0.9)?1.1=140 m3/h W-挖泥船小时生产率(m3/h) n-每小时抓取斗数c-抓斗容积(m3)B-土的搅松系数fm-抓斗充泥系数每月按照20天考虑，13方抓斗船每月完成5.6万方8方抓斗船每月完成3.4万方16方抓斗船每月完成6.3万方《水运工程设计通则》(JTS141-2011)《水运工程施工通则》(JTS201-2011)《开敞式码头设计与施工技术规程》(JTJ295,2000)《海港水文规范》(JTJ213,98)《港口岩土工程勘察规范》(JTS133-1-2010)《港口工程荷载规范》(JTS144-1-2010)《水运工程抗震设计规范》(JTS146-2012)《高桩码头设计与施工规范》(JTS167-1-2010)8《港口工程地基规范》(JTS147-1-2010)《港口工程桩基规范》(JTJ254-98)《建筑桩基技术规范》(JGJ94-2008)《港口工程灌注桩设计与施工规程》(JTJ248-2001)《水运工程混凝土结构设计规范》(JTS151-2011) 《水运工程混凝土施工规范》(JTS202-2011)《海港工程混凝土结构防腐蚀技术规范》(JTJ275-2000) 《海港工程钢结构防腐蚀技术规范》(JTS153-3-2007) 《码头附属设施技术规范》(JTJ297-2001) 《水运工程混凝土质量控制标准》(JTS202-2-2011)《混凝土结构工程施工质量验收规范》(GB50204-2002) 《水运工程混凝土试验规程》(JTJ270,98)《水运工程测量规范》(JTJ203,2001)《水运工程质量检验标准》(JTS257-2008)《港口工程环境保护设计规范》(JTS149-1-2007)《公路钢筋混凝土及预应力混凝土桥涵设计规范》(JTG D62-2004)篇三:水运工程施工常用标准目录20150126标准:《工程建设标准强制性条文》(水运工程部分)(建标,2002,273号文) 《施工图设计文件》;《中华人民共和国建设工程监理规范》(GB50319-2013);9《水运工程施工监理规范》(JTJ216-2000);《水运工程机电专项监理规范》(JTS 252-1-2013);《水运工程质量检验标准》(JTS257-2008);《海港水文规范》(JTS145-2-2013);《海港总平面设计规范》(JTJ211-99);《海港总平面设计规范》局部修订(设计船型尺度部分)JTJ211-99(2008); 《港口岩土工程勘察规范》(JTS133-1-2010);《航道工程地质勘察规范》(JTS133-3-2010);《水运工程混凝土结构设计规范》(JTS 151-2011);《水运工程抗震设计规范》(JTS 146-2012);《游艇码头设计规范》(JTS165-7-2014);《水运工程钢结构设计规范》(JTS 152-2012);《水运工程测量规范》(JTS131-2012);《防波堤设计与施工规范》(JTS154-1-2011);《堤防工程设计规程》(GB50286-2013);《防洪标准》(GB50201-94);《城市防洪工程设计规范标准》(CJJ50-92);《海堤工程设计规范》(SL435-2008);《船闸总体设计规范》(JTJ305-2001);《船闸输水系统设计规范》(JTJ306-2001);《船闸水工建筑物设计规范》(JTJ307-2001);10《船闸阀门设计规范》(JTJ308-2001);《船闸启闭机设计规范》(JTJ309-2001);《船闸电气设计规范》(JTJ310-2001);《水闸设计规程》(SL265-2001);《干船坞工艺设计规范》(JTJ251-87);《干船坞水工结构设计规范》(JTJ252-87);《干船坞坞门及灌水排水系统设计规范》(JTJ253-87);《水运工程测量质量检验标准》(JTS258-2008);《开敞式码头设计与施工技术规程》 (JTJ295-2000);《高桩码头设计与施工规范》(JTS167-1-2010);《斜坡码头及浮码头设计与施工规范》(JTJ 294-98);《液化天然气码头设计规范》(JTS165-5-2009);《板桩码头设计与施工规范》(JTS167.3-2009);《重力式码头设计与施工规范》(JTS167-2-2009);《水运工程混凝土施工规范》(JTS202-2011);《港口工程后张法预应力混凝土大管桩设计与施工规程》(JTS 167-6-2011); 《水运工程混凝土质量控制标准》(JTS202-2-2011);《海港工程高性能混凝土质量控制标准》(JTS 257-2-2012);《港口工程地基规范》(JTS147-1-2010);《港口工程荷载规范》(JTS144-1-2010);11《水运工程施工通则》(JTS 201-2011);《港口道路、堆场铺面设计与施工规范》(JTJ296-96);《港口及航道护岸工程设计与施工规范》(JTJ300-2000);《航道整治工程技术规范》(TJ312-2003);《内河航道维护技术规范》(JTJ287-2005);《疏浚与吹填工程设计规范》(JTS 181-5-2012);《疏浚与吹填工程施工规范》(JTS 207-2012);《疏浚岩土分类标准》(JTJ/T320-96);《疏浚工程土石方计量标准》(JTJ/T321-96);《疏浚工程技术规范》(JTJ319-99);《沿海港口建设工程概预算编制规定》;《沿海港口水工建筑及装卸机械设备安装工程船舶机械艘(台)班费用定额》; 《内河航运建设工程概算预算编制规定》(1998);《内河航运水工建筑工程定额》(1998);《内河航运设备安装工程定额》(1998);《内河航运工程船舶机械艘(台)班费用定额》(1998);《水运工程混凝上和砂浆材料用量定额》(1998);) 20140901实施《内河航运建设工程概算预算编制规定》(JTS116-1-2014); 《内河航运水工建筑工程定额》(JTS275-1-2014);12《内河航运工程船舶机械艘(台)班费用定额》(JTS275-2-2014); 《内河航运设备安装工程定额》(JTS275-3-2014);《水运工程混凝土和砂浆材料用量定额》(JTS277-2014);《内河航运工程参考定额》(JTS/T275-4-2014);《内河航运工程定额人工、材料基价单价》(2014版)《水运工程混凝土试验规程》(JTJ270-98);《港口工程桩基规范》(JTS 167-4-2012);《港口工程灌注桩设计与施工规范》(JTJ248-2001);《港口工程嵌岩桩设计与施工规范》(JTJ285-2000);《水运工程混凝土结构设计规范》(JTS151-2011);《水运工程大体积混凝土温度裂缝控制技术规程》(JTS 202-1-2010); 《港口水工建筑物修补加固技术规范》(JTS311-2011);《港口工程桩基动力检测规程》(JTJ249-2001);《港口工程基桩静载荷试验规程》(JTJ255-2002);《港口工程混凝土粘接修补技术规程》(JTJ/T271-99);《水运工程工程量清单计价规范》(JTS271-2008);《水运工程节能设计规范》(JTS150-2007);《港口工程地下连续墙结构设计与施工规范》(JTJ303-2003); 《港口工程粉煤灰填筑技术规程》(JTJ/T260-97)13《港口工程环境保护设计规范》(JTS149-1-2007);《交通部关于在公路水运工程建设监理中增加施工安全监理和施工环保监理内容的通知》(交质监发)[2007]158号);《海港工程混凝土结构防腐蚀技术规范》(JTJ275-2000);《海港工程钢结构防腐蚀技术规范》(JTS153-3-2007);《码头附属设施技术规范》(JTJ297-2001);《海港工程钢筋混凝土结构电化学防腐蚀技术规范》(JTS 153-2-2012); 《水运工程塑料排水板应用技术规程》(JTS206-1-2009);《钢筋混凝土用热轧光圆钢筋》(GB_1499.1-2008);《钢筋混凝土用钢第2部分:热轧带肋钢筋》(GB 1499[1].2-2007); 《钢筋焊接接头试验方法标准》(JGJ/T27-2001);《钢筋焊接及验收(来自: 小龙文档网:港口工程荷载规范,code,jts,144-1-2010)规程》(JGJ18-2012);《钢筋机械连接通用技术规程》(JGJ107-2010);《带肋钢筋套筒挤压连接技术规程》(JGJ108-96);《钢筋锥螺纹接头技术规程》(JGJ109-96);《涂装前钢材表面锈蚀等级和除锈等级》(GB8923-88);《涂装前钢材表面粗糙度等级的评定(比较样块法)》(GB/T13288-91);14《通用硅酸盐水泥》(GB175-2007);《普通砼拌合物性能试验方法标准》(GB/T50080-2002);《建设用砂》(GB/T14684-2011);《建筑用卵石、碎石》(GB/T14685-2010);《砌筑砂浆配合比设计规程》(JGJ98-2010);《建筑砂浆基本性能试验方法标准》(JGJT70-2009) 《普通砼配合比设计规程》(JGJ/T55-2011);《普通砼力学性能试验方法标准》(GB/T50081-2002); 《砼外加剂应用技术规范》(GB/T50119-2003);《混凝土外加剂》(GB8076-2008);《混凝土强度检验评定标准》(GB50107-2010);《混凝土质量控制标准》(GB50164-2011);《土工试验标准》(GB/T50123-1999);《建筑地基处理技术规范》(JGJ79-2002);《建筑桩基技术规范》(JGJ94-2008);《建筑基桩检测技术规范》(JGJ106-2003);《起重设备安装工程施工及验收规范》(GB50278-2010); 《机械设备安装工程施工及验收通用规范》(GB50231-2009); 《港口设备工程安装技术规范》(JTJ280-2002);《水运工程爆破技术规范》(JTS204-2008);《水运工程施工安全防护技术规范》(JTS205-1-2008);15《爆破安全规程》(GB6722-2011)《建筑施工安全检查标准》(JGJ59-2011);《建筑机械安全技术规程》(JGJ33-2001);《模板安全技术规范》(JGJ162-2008);《建筑施工扣件式钢管脚手架安全技术规范》(JGJ130-2011); 《施工现场临时用电安全技术规范》(JGJ46-2005); 《港口工程环境保护设计规范》(JTS149-1-2007);《游船码头安全设置规范》(DB11, 666-2009)《港口建设项目安全验收评价规范》(JTST170-3-2012) 《建筑工程施工质量验收统一标准》(GB50300-2001)相关热词搜索:荷载港口规范工程 jts jts 144-1-2010港口工程荷载规范98 16。

合集下载

水运工程现行有效标准目录(2016.4)

水运工程现行有效标准目录(2016.4)


中国水运建设行业协会、中国交 JTS 205-1-2008 通建设股份有限公司等
13 水运工程施工监理规范
JTS 252-2015
北京水规院京华工程管理有限公 司、天津中北港湾工程建设监理 有限公司等
14
水运工程土工合成材料应用 技术规范
JTJ 239-2005
天津港湾工程研究所等
2012-03-01 JTJ 283-1999 2012-01-01 JTJ 298-1998 2011-07-01
2009-02-01
JTJ 286-1990、 JTJ 258-1998
第3.0.3条、第 4.4.1条、第 5.1.3条、第 5.2.1条、第 6.1.3条、第 6.1.4条、第 6.1.7 条、第 6.2.1条、第 6.2.2条、第 6.2.6条、 第6.2.8条、第 6.2.9条、第 6.2.10条、第 6.2.11条、第 6.2.12条、第 6.2.13条、第 6.2.15条、第 6.2.17条和第 6.3.1条的黑体 字部分为强制性条文，与原建设部发布 的《工程建设标准强制性条文（水运工 程部分）》（建标〔 2002〕273号）具 有同等效力，必须严格执行。
号局部修订（航道整治工程 质量检验部分）
中交第一航务工程局有限公司、 福建省交通基本建设工程质量监 督检测站等
港口及航道护岸工程设计与 16 施工规范
17
水运工程结构耐久性设计标 准
18
水运工程建设项目节能评估 规范
JTJ 300-2000
JTS 153-2015 JTST/T106 － 2016
交通部水运规划设计院（现中交 第一航务工程勘察设计院）
限公司等
2012-09-01 JTJ 254-1998
中英规范中船舶系缆力计算的对比

中英规范中船舶系缆力计算的对比

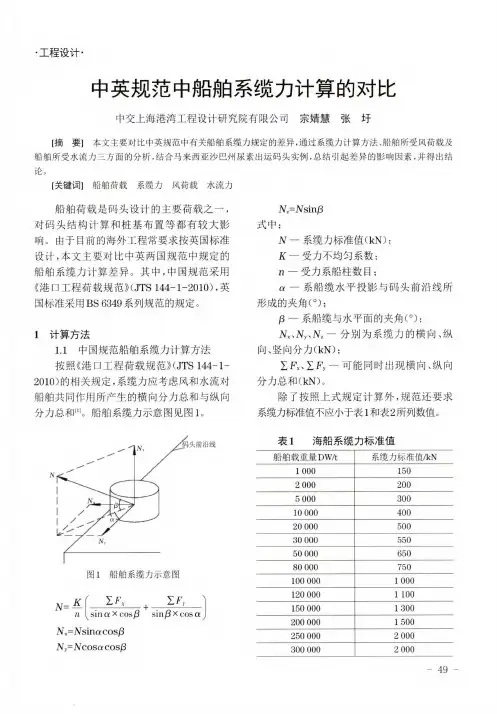

•工程设计•中英规范中船舶系缆力计算的对比中交上海港湾工程设计研究院有限公司宗嬪慧张±f ［摘要］本文主要对比中英规范中有关船舶系缆力规定的差异,通过系缆力计算方法、船舶所受风荷载及船舶所受水流力三方面的分析，结合马来西亚沙巴州尿素出运码头实例，总结引起差异的影响因素，并得出结论。
