配电低压线路保护的选择性探讨

低压配电系统的新型选择性保护技术发布时间：2021-09-04T01:31:30.124Z 来源：《福光技术》2021年9期作者：戴艳如 1 戴阳 2[导读] 能做到断路器之间的逐级跳闸，保证最靠近故障点的上级断路器先跳闸。

1 苏城外国语学校江苏苏州 2150002 国网电力科学研究院有限公司江苏南京 210000摘要：低压配电系统选择性保护技术能够提高供电系统供电的连续性，优化并降低供电系统成本。

因此对其进行探究具有十分重要的现实意义。

关键词：低压配电系统；选择性；保护1低压配电系统的新型选择性保护技术1.1选择性保护的分类1.1.1完全选择性保护具有完全选择性的系统，当故障电流来临时，能做到断路器之间的逐级跳闸，保证最靠近故障点的上级断路器先跳闸。

1.1.2部分选择性保护这种方式的保护选择性与非选择性之间存在电流门限值，断路器特性保护曲线之间存在交集，在故障来临时，存在交集的断路器保护机构都有可能动作，使系统产生越级跳闸的危险。

供电系统三级配电电路连接如图 1 所示，选择性保护机理如图 2 所示，即当系统产生的故障电流 i<IH 时，QF3 跳闸，QF2，QF1 闭合，系统具有选择性 ; 当 IH<i<I 时，由于断路器 QF3、QF2 的特性保护曲线之间存在交集，QF3、QF2 同时跳闸，QF1 闭合，系统不具有选择性。

1.2实现系统选择性保护的途径1.2.1电流的选择性如果低电压系统在实际引用的过程中出现短路的现象，就需要根据系统中各个断路器检测出来的电流大小来进行电流的保护，想要实现对于电流的保护，需要依靠的是周围线路中的断路器的脱扣器来完成的，其中的动作值会发生变化。

这种电流保护方式通常在 A 类塑料断路器中比较常用，还有一些小型段断路器使用这种方法来保护电流。

这种方法在实际应用的过程中，要保证 A 类断路器中的最小电流在一定数值范围内，通常要超过B 类断路器的 1.4 倍。

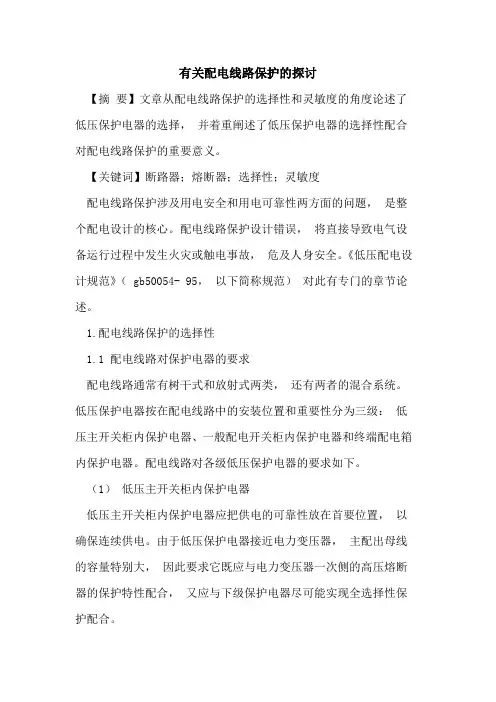

有关配电线路保护的探讨【摘要】文章从配电线路保护的选择性和灵敏度的角度论述了低压保护电器的选择，并着重阐述了低压保护电器的选择性配合对配电线路保护的重要意义。

【关键词】断路器；熔断器；选择性；灵敏度配电线路保护涉及用电安全和用电可靠性两方面的问题，是整个配电设计的核心。

配电线路保护设计错误，将直接导致电气设备运行过程中发生火灾或触电事故，危及人身安全。

《低压配电设计规范》（ gb50054- 95，以下简称规范）对此有专门的章节论述。

1.配电线路保护的选择性1.1 配电线路对保护电器的要求配电线路通常有树干式和放射式两类，还有两者的混合系统。

低压保护电器按在配电线路中的安装位置和重要性分为三级：低压主开关柜内保护电器、一般配电开关柜内保护电器和终端配电箱内保护电器。

配电线路对各级低压保护电器的要求如下。

（1）低压主开关柜内保护电器低压主开关柜内保护电器应把供电的可靠性放在首要位置，以确保连续供电。

由于低压保护电器接近电力变压器，主配出母线的容量特别大，因此要求它既应与电力变压器一次侧的高压熔断器的保护特性配合，又应与下级保护电器尽可能实现全选择性保护配合。

（2）一般配电开关柜内保护电器配电柜中低压保护电器主要任务是尽快切断和限制短路电流及在系统设备和线路上产生的机械应力和热应力，尽快隔离出故障的馈线和设备，保证非故障线路持续供电。

1.2 低压保护电器级间选择性配合技术只有根据低压配电保护电器的特性，恰当地选择保护电器，正确整定保护电器的额定电流、动作电流和动作时间，才能实现低压保护电器级间的选择性配合，保证线路出现故障时尽可能缩小停电范围。

（1）上下级均为熔断器的选择性配合熔断器之间的选择性在国标gb13539.1- 2002中已有规定，也就是说，产品本身已经给予了保证。

（2）上级为熔断器，下级为非选择型断路器的选择性配合由于熔断器的反时限特性和断路器的长延时脱扣器的反时限特性能较好配合，在整定电流值合理的条件下，具有良好的选择性动作，条件是熔断体的额定电流ir 比断路器长延时脱扣器的整定电流izd1 配合比应大于3。

城市轨道交通低压配电系统保护选择性思考摘要：现代城市地铁系统运行都会与低压配电系统相连接，据轨道交通电气工程设计规程显示：配电系统中各级别之间，保护电气动作需要呈现选择性，而且也会顺畅联合运行。

所以说，对此进行研讨，便会成为颇具意义的工作，以期为相类似工作的实行提供参考。

关键词：城市轨道交通；低压配电系统；保护选择引言通常来说，轨道交通配电系统的继电保护都具有选择性。

具体会包括两个选项，即完全模式与区段模式。

在不考虑电流数据的条件下，会将继电保护装置安设在线路的荷载端，然后将电源区段继电保护器设置成永久关闭，这样设置过程便属于完全动作保护选择性。

在线路出现故障条件下，并且其中电流大小也不能切合完全动作保护要求，那么各级别继电保护器则会需要呈现选择性，这种选择性以及区段保护选择性。

1低压配电系统保护选择性的条件架构1.1保护电器对于城区地铁轨道交通配电系统进行设计时，所涉继电保护装置都会包括以下两种类型，即小规格与塑壳，这二者在效用上都各占优势。

对于小规格继电保护装置来说，其显著优势包括了两种：即过载保护和短路保护，通常来说，脱扣曲线状态都会直接关系到小规格继电保护装置的动作。

将存在电流数据差异的脱模曲线归入统一的平面模型，对差异数据进行比较，可以进行归纳。

在电流数据不发生改变的条件下，以上两种继电保护装置动作也会在具体时长方面体现明显的不同，但是在高等级线路继电保护装置动作电流数据低于故障电流数据的条件下，各等级线路继电保护装置动作的时间也会几近相同。

基于这一情况，如果低压配电系统之中的上级断路器与下级断路器均选择为微型断路器，要想获得保护选择性，就必须对短路电流进行有效控制，使其小于保护选择性限制。

第二是塑壳断路器：对于塑壳断路器而言，其脱扣特性是由脱扣单元所决定的，一般情况下脱扣单元主要包含有热磁脱扣单元与电子脱扣单元两种类型。

热磁脱扣单元一般具有两段保护，而电子脱扣单元则具有三段或者四段保护。

低压配电线路故障原因分析及保护措施探讨低压配电线路故障是指在电力系统中，低压配电线路发生故障，导致供电中断或电网负荷无法正常供电的情况。

这种故障可能会造成生产停工、设备损坏以及安全事故等严重后果。

对低压配电线路的故障原因进行分析，并采取相应的保护措施十分重要。

低压配电线路故障的原因分析主要包括以下几个方面：1. 线路老化：低压配电线路使用时间长了，线路的绝缘子等部件可能会老化，导致绝缘强度下降，进而引发短路故障。

2. 外力破坏：低压配电线路容易受到外力的破坏，比如施工作业时误操作、天气恶劣导致树木倒塌等，都可能造成线路的破裂或接触故障。

3. 电气设备故障：低压配电线路上的电气设备，如断路器、隔离开关等也有可能出现故障，造成线路的短路或断路。

为了保护低压配电线路，可以采取以下几个措施：1. 做好线路维护：定期进行线路巡视和检查，发现问题及时修复，比如更换老化的绝缘子、加强对线路的定期绝缘测试，确保线路的绝缘强度。

2. 增强线路的抗外力能力：在设计和施工过程中，要考虑到低压配电线路可能受到的外力破坏，采取相应的防护措施，如安装避雷器、护线管等，提高线路的抗外力能力。

3. 定期对电气设备进行检修和测试：定期对低压配电线路上的电气设备进行检修和测试，确保设备的正常运行，及时更换出现故障的设备，避免故障蔓延。

4. 加强培训和管理：加强对从业人员的培训，提高其对低压配电线路的操作和维护意识，确保工作的规范和安全。

加强对低压配电线路的管理，建立健全的维护和安全管理制度，及时处理和上报线路故障情况。

低压配电线路故障的原因多种多样，需针对具体情况进行分析和采取保护措施。

通过定期维护、加强线路抗外力能力、对电气设备进行检修和测试以及加强培训和管理等措施，可以有效降低低压配电线路的故障概率，提高供电可靠性和安全性。
