土木工程施工 第 5 讲-地基处理与桩基工程-砼预制桩施工

土木工程施工 第 5 讲-地基处理与桩基工程-砼预制桩施工

第一层制作完毕
第二章 地基处理与桩基工程：第5讲: 混凝土预制桩施工
4/32
土木工程施工
⑵ 桩中钢筋应位置准确 主筋连接宜采用对焊； 主筋接头位置应相互错开，相邻两根
主筋接头截面的距离应大于35d，并不 小于500mm； 桩顶、桩尖一定范围内不留接头。
砼预制桩的制作
桩尖钢筋构造
桩 身 钢 筋 绑 扎
土木工程施工
土木工程施工
张三
土木工程学院 电话 邮箱
土木工程施工
第2章 地基处理与桩基工程
第4讲 基坑验槽与地基加固处理 第5讲 砼预制桩施工 第6讲 砼灌注桩施工
1 砼预制桩的制作 2 预制桩的沉桩施工 3 预制桩的沉桩质量控制 4 预制桩头的截桩
1/31
土木工程施工
桩的分类
第5讲 砼预制桩施工
1.3 预制桩的运输、堆放
⑴ 桩的砼强度达到设计强度的100%时方运输。 ⑵ 打桩时桩宜随打随运，以避免二次搬运。
砼预制桩的制作
⑶ 桩的堆放场地： 须平整坚实； 垫木间距应与吊点位置相同，
各层垫木应在同一垂直面上， 层数不超过四层； 不同规格的桩应分别堆放。
第二章 地基处理与桩基工程：第5讲: 混凝土预制桩施工
第二章 地基处理与桩基工程：第5讲: 混凝土预制桩施工
17/32
土木工程施工
预制桩的沉桩施工
注意：对标高不一的桩应遵循“先深后浅”的原则 ； 对不同规格的桩，应遵循“先大后小、先长后短”的原则。
第二章 地基处理与桩基工程：第5讲: 混凝土预制桩施工
18/32
土木工程施工
预制桩的沉桩施工
2.1.5 打桩方法
用以打桩。 性能灵活，移动方便，适应各类预制桩或灌注

《建筑地基处理技术规范》JGJ 79-2012理解与应用PPT课件( 114页)

《建筑地基处理技术规范》JGJ 79-2012理解与应用PPT课件( 114页)

修订工作过程、讨论的问题和处理
• 任务来源 • 根据住房和城乡建设部建标[2009]88号文要求，中国建筑
科学研究院会同有关勘察、设计、施工、科研、大专院校 等单位对国家行业标准《建筑地基处理技术规范》JGJ792002进行了全面修订。
参编单位（11个）
• 其中：工程设计单位 5个，研究单位3、高校 3个
•
----地基承载力、变形、稳定性
• 施工期的影响 ----降水、地面变形
• 2. 耐久性设计带来的新问题 • 地基处理材料的工作环境 • 加固材料对环境的保护 • 污染土、干湿交替环境、含盐类土
• 处理地基上的建筑物设计使用年限
• 对于建筑地基基础在规定的建筑寿命完成 后，不论是拆除重建，还是鉴定加固后再 使用，其特殊性应赋予地基基础耐久性设 计新的内容(处理地基的更高耐久性要求） 。
《建筑地基处理技术规范》 JGJ 79-2012理解与应用
《建筑地基处理技术规范》修订组 2013年4月17日
• 一 修订工作整体情况介绍 • 二 具体修订内容
• 修订工作整体情况 • 规范修订面对新的需求 • 修订工作过程讨论的问题和处理 • 主要修订内容 • 待解决的主要问题
• 规范修订面对的新需求 • 1. 中国的城镇化进程 • 可使用建设用地紧张 • 地下空间的开发利用
处理后的地基性状对该地基的适用范围、地基的承载力和变形验算方法 、处理后地基检验要点等工程设计、施工、检测要素密切相关。
• 压实地基 • 适用于处理大面积填土地基。 • 由于填筑厚度大，除分层控制压实质量外，其地基变形存在累积效应
，即地基变形计算时应计入上部填土荷载引起的下卧土层变形。 • 压实地基的均匀性与采用的施工设备和施工工艺有关，一般应进行平

2桩基础工程29415

2桩基础工程29415
含有胶结材料的浆液或化学溶液，通过压浆泵、 灌浆管均匀地注入岩土体中，以填充、渗透和挤密 等方式，驱走岩石裂隙中或土颗粒间的水分和气体， 并填充其位置，硬化后将土体胶结成一个整体。
工程分类 水泥压浆：所用的浆液是以水泥作为胶结材料 硅化压浆：采用硅酸钠(水玻璃)溶液或以这种化学
▪ 钢筋骨架的主筋连接宜采用对焊；主筋接
头配置在同一截面内数量不超过50%；同一 根钢筋两个接头的距离应大于30d0并不小于 500mm。桩顶和桩尖直接受到冲击力易产生 很高的局部应力，桩顶和桩尖钢筋配置(如 图2.2所示)应作特殊处理。钢筋骨架制作 允许偏差应符合表2.1的规定。
砌筑）；质量要求：砂浆饱满、组砌可靠、预埋正确。 3.混凝土与毛石混凝土基础：适用于层数较高房屋，特
别是地下水位较高的情况。
三、钢筋砼基础
适用：上部结构荷 载大，地基较软弱，需要较大底面尺 寸的情况。
1.钢筋砼条基：用于混合房屋的承重墙下，由素砼垫层、 砼底板、大放脚组成。
2.杯形基础：用于装配式钢筋砼柱基础。
▪ 桩帽、垫衬和送桩设备机具准备
2.3.1.2 桩的制作、运输、堆放
管桩及长度在10m以内的方桩在预制厂制 作，较长的方桩在打桩现场制作。
模板可以保证桩的几何尺寸准确，使桩面 平整挺直；桩顶面模板应与桩的轴线垂直； 桩尖四棱锥面呈正四棱锥体，且桩尖位于 桩的轴线上；底模板、侧模板及重叠法生 产时，桩面间均应涂刷好隔离层，不得粘 结。
2.1.1.4 橡皮土的处理
当地基为粘性土，含水量大且趋于饱和时，如果 直接夯打或反复碾压，就容易形成有颤动弹性感的 “橡皮土”。对于含水量高的粘性土，施工中避免直 接夯拍，拟采用晾槽或掺石灰粉的办法降低含水量后 压实。若施工中已出现橡皮土，则应将橡皮土层挖除， 然后在槽底适当加深的情况下铺垫一层承载力高、适 应设计要求的垫层地基，如砂土或级配砂石垫层等。

第三章桩基础一二节

第三章桩基础一二节

（4）施工应力：预制桩的配筋往往由搬运起吊和锤击时 的施工工况控制，因此，桩身需用高标号混凝土、高 含筋率，主筋要求通长配置，用钢量大；灌注桩省去 了预制桩的制作、运输、吊装和打入等工序，桩不承 受这些过程中的弯折和锤击应力，混凝土标号较低， 配筋也少。
（5）质量稳定性：预制桩预制质量易保证，但接头往往 是薄弱环节；钻（冲）孔灌注桩桩身的混凝土质量不 易控制和保证，易出现断桩、缩颈、露筋和夹泥等现 象，钻进时用泥浆护壁会影响桩的承载能力；挖孔桩 一般为无水作业，因而施工质量比钻孔桩更有保证。
三、桩基检测

桩基础属于地下隐蔽工程，尤其是灌注桩，很易出现缩 颈、夹泥、断桩或沉渣过厚等质量缺陷，影响桩身结构 完整性和单桩承载力，因此必须进行施工监督、现场记 录和质量检测，以保证质量，减少隐患。

桩基检测的目的主要有两个：一是为桩基的设计提供合 理的依据；二是检验工程桩的施工质量。其中第一个是 在设计阶段进行；第二个是在施工阶段桩基施工过程中 以及施工完毕后。 承载力检测。

嵌岩桩：桩端嵌入岩层一定深度（要求桩的周边 嵌入微风化或中等风化岩体的深度不小于0.5 m） 的桩基。
二、桩的分类 （2）
（ 2 ） 根据施工方法，桩可分为预制桩和 灌注桩。 预制桩可以在施工现场预制，也可以在工 厂制作，然后运至施工现场。常用预制桩 有：木桩、钢桩、混凝土预制桩（含预应 力混凝土桩）等。施工方法有：锤击、震 动、静压或旋入等。
点是设备简单、打桩进度快、成本低。但易发生缩颈 （桩身截面局部缩小）现象。 振动沉管灌注桩：钢管底端带有活瓣桩尖，或套 上预制混凝土桩头。桩横截面尺寸一般为400-500mm。 承载力也比锤击沉管灌注桩要低。
在粘性土中，其沉管穿透能力比锤击沉管灌注桩稍差，

第二章地基处理及加固

第二章地基处理及加固
另外，强夯法施工时振动大、噪声大，对邻近建筑物 的安全和居民的正常生活有一定影响，所以在城市市区或 居民密集的地段不宜采用。
1、机具设备 强夯施工的机具设备主要有起重设备、夯锤、脱钩装置
等。起重设备多采用自行式、全回转履带式起重机，起重 能力多为10～40t，由于起重能力较小，一般采用滑轮组 和脱钩装置来起落夯锤。近年来普遍采用在起重机臂杆端 部设置辅助门架的措施，这样既可以防止落锤时机架倾斜， 又能提高起重能力。
夯锤的质量应根据加固土层的厚度、土质条件及落距 等因素确定。夯锤的材料可用铸钢（铁）或在钢板壳内填 筑混凝土。夯锤形状有圆形（锥底圆柱形、平底圆柱形、 球底圆台形等）和方形（平底方形），方锤落地时，
2、施工要点 1）正式施工前应做强夯试验（试夯）。根据勘察资料、
建筑场地的复杂程度、建筑规模和建筑类型，在拟建场地 选取一个或几个有代表性的区段作为试夯区。试夯结束待 孔隙水压力消散后进行测试，对比分析夯前、夯后试验结 果，确定强夯施工参数，并以此指导施工。
第一节 地基处理及加固
一、换土地基 二、强夯地基 三、重锤夯实地基 四、振冲地基 五、地基局部处理及其他加固方法简介
一、换土地基
当建筑物的地基土为软弱土、不均匀土、湿陷性土、膨 胀土、冻胀土等，不能满足上部结构对地基强度和变形的 要求，而软弱土层的厚度又不是很大时，常采用换土法 （也称为换土垫层法）处理。即将基础下一定范围内的土 层挖去，然后换填密度大、强度高的砂、碎石或灰土等， 并分层夯（振、压）实至设计要求的密实度。换土法的处 理深度通常控制在3m以内时较为经济合理。
2）强夯前应平整场地，周围做好排水沟，标出夯点布 置并测量场地高程。当地下水位较高时，宜采取人工降水 使地下水位低于坑底面以下2m；或在地表铺一定厚度的 砂砾石、碎石、矿渣等粗颗粒垫层，其目的是在地表形成 硬层，支承起重设备，确保机械设备通行和施工，同时还 可加大地下水和地表面的距离，防止夯击时夯坑积水。

桩基础工程讲义

桩基础工程讲义
23
钢桩的穿透能力强，自重轻、锤击沉桩的效果好，承载能力高，无论起吊、 运输或是沉桩、接桩都很方便。但钢桩的耗钢量大，成本高，抗腐蚀性能较差， 须做表面防腐蚀处理，目前我国只在少数重要工程中使用。
工程实例－－杭州湾跨海大桥全长36km，打设钢管桩5475根，桩径
1500~1600mm，壁厚20~23mm，l=71~89.35m。
4
6.1概述
三、桩基的适用性：
① 天然地基承载力和变形不能满足要求的高重建筑物；
② 天然地基承载力基本满足要求、但沉降量过大，需利用桩基减少沉降的建筑物，如软土地基上的多层住宅 建筑，或在使用上、生产上对沉降限制严格的建筑物；
③ 重型工业厂房和荷载很大的建筑物，如仓库、料仓等； ④ 软弱地基或某些特殊性土上的各类永久性建筑物； ⑤ 作用有较大水平力和力矩的高耸结构物（如烟囱、水塔等）的基础，或需以桩承受水平力或上拔力的其它 情况； ⑥ 需要减弱其振动影响的动力机器基础，或以桩基作为地震区建筑物的抗震措施； ⑦ 地基土有可能被水流冲刷的桥梁基础； ⑧ 需穿越水体和软弱土层的港湾与海洋构筑物基础，如栈桥、码头、海上采油平台及输油、输气管道支架等。
22
钢桩 H型钢桩，下端开口或闭口的钢管桩
H型钢桩的横截面大都呈正方形，截面尺寸200×200～360×410mm翼缘和 腹板的厚度为9～26mm。H型钢桩贯入各种土层的能力强，对桩周土的扰动亦较 小。由于H型钢桩的横截面面积较小，因此能提供的端部承载力并不高。
钢管桩的直径一般为400～3000mm，壁厚为6～50mm，国内工程中常 用的大致为400～1200mm，壁厚为9～20mm。端部开口的钢管桩易于打入 （沉桩困难时，可在管内取土以助沉），但端部承载力较闭口的钢管桩小。

地基处理案例分析课件

地基处理案例分析课件

天抗然 剪含 强度水低量高：w≥wl
压缩系数高 渗透系数小
性 灵敏度高
具有明显的流变性
软弱土地基工程特性（宏观特性）：
软 土 地 基 的
工 程 特 性
地基承载力低 建筑物的沉降和差异沉降较大
建筑物沉降历时长
特殊土的工程特性： 软土的特征：高含水量和高孔隙性、渗透性弱、压 缩性高、抗剪强度低、较显著的触变性和蠕变性。 湿陷性黄土特征：在干燥时具有较高的强度，而遇 水后即使在其自重作用下也会发生剧烈而大量的沉 陷(称为湿陷性) 。 红粘土的特征：天然含水量和孔隙比很大，高塑性、 但其强度高、压缩性低，不具有湿陷性，工程性能 良好。 膨胀土的特性：粘粒含量多、含水量小、孔隙比小、 膨胀率大
说明山区地基的均匀性和稳定性都很差。
岩溶
（喀斯特）是指可溶性岩石在水的溶（浸）蚀作用
下，产生沟槽、裂隙和空洞以及陷穴、洼地等现象 和作用。
凝 固 的 岩 溶
地基处理措施
挖填、跨盖、灌注、排导
二、地基处理
基本知识
地基处理的对象 软弱土地基工程特性 特殊土的工程特性 地基处理的目的 地基处理的原则
地基处理案例
目录
任务一：特殊土分类与地基 任务二：常见地基处理案例 任务三：地震地震区地基基础问题
特
殊 区域性地基；
土 地基处理和复合地基的基本概念；
与 地
地基处理的方法及适用范围；
基 地震区地基基础问题。
处
理
一、区域性地基
我国地域辽阔，地理环境、地形高差、气温、 降雨量、地质成因和地质历史等因素千差万 别，加上组成土的物质成分和次生变化等复 杂因素，形成若干特殊性土。
基的变形。
防水措施
防水措施：在建筑物布置、场地排水、地面 防水、散水、排水沟、管道敷设、管道材料 和接口等方面，应采取措施防止雨水或生产、 生活用水的渗漏。

桩基础工程

桩基础工程

a）由一侧向单一方向进行；b）由中间向两个方向进行；c）由中间向四周进行 图2-4 打桩顺序
b．减小后施工的桩对先施工的桩的影响 根据设计标高及桩的规格， 应遵循以下原则： 宜先深后浅、先大后小、先长后短
锤 击 打 入
预 制 桩
（３） 打桩方法
a．控制入土时的垂直度
插入土中的垂直度偏差不得超过0.5%，桩、桩帽、桩锤在同 一铅垂线上，确保桩身垂直下沉。
② 对长度大于21m的端承摩擦型静压桩，应以设 计桩长控制为主，终压力值作对照。
③ 对一些设计承载力较高的桩基，终压力值宜尽 量接近压桩机满载值。
④ 对长14～21m的静压桩，应以终压力达满载值 为终压控制条件。
⑤ 对桩周土质较差且设计承载力较高的，宜复压 1～2次为佳，对长度小于14m的桩，宜连续多 次复压，特别对长度小于8m的短桩，连续复 压的次数应适当增加。
（2）施工方法
准备工作：场地平整，设排水沟，制备泥 浆，做试桩成孔，设置桩基轴线定位点和 水准点，放线定桩位等工作。
开始钻孔：安装桩架及水泵设备，桩位处 挖土埋设孔口护筒。桩架就位后，钻机进 行钻孔。
护筒的作用：定位、保护孔口、存贮泥浆 泥浆的作用：护壁、携渣、润滑钻头、降低
钻头发热、减少钻进阻力
起吊吊点： 应符合设计要求，一般
吊点的设置如图2-1所示。
0.707L a)
0.293L
0.207L
0.568L b)
0.207L
0.145L
0.355L l
c)
0.355L 0.145L
a）一点起吊；b）两点起吊；c）三点起吊 图2-1 桩的合理吊点
（三）堆放
堆放桩的地面必须平整、坚实； 垫木间距应与吊点位置相同，各层垫木应位于同 一垂直线上； 堆放层数不宜超过4层； 不同规格的桩，应分别堆放。

土力学与地基基础工程ppt课件

土力学与地基基础工程ppt课件

4+2
天然 项 地基 目 上浅 八 基础
设计
天然地基浅基础设 计 基 埋 基 定 计 减 降；的 础 置 础 ； 轻 措扩基 的 深 底 刚 基 施展本 类 度 面 性 础 ；基规 型 的 尺 基 不 天础定 ； 选 寸 础 均 然设； 基 择 的 的 匀 地计浅 础 ； 确 设 沉 基；会设定择定了降刚计、、；解的会性；基基减措天基会础础轻施然础设埋底基。浅、计置面础基扩的深尺不础展基度寸均施基本的的匀工础规选确沉； 浅基础施工。
3.用灵活的教学方法 。
.
22
.
23
《土力学与地基基础》说课内容
一、课程性质、地位和目标 二、教学资源 三、学情分析 四、教学设计 五、教学方法和手段 六、考核方式 七、教学效果
.
24
四、教学设计
1
设计指导思想
在校内教学过程中，将“教”、“学”、“做”相结 合课，程理总论体教设学计、思实路践：教根学据融建为筑一工体程。技实术现专讲业练基结于合工，作学过 为做程充构合分建一体课。现程同任体时务系，引，将领按校、照内实能实践力训导培与向养校课的外程需顶思求岗想来实，选习将择相本课结课程合程内，的容使教； 学学变活生知动在识分思本解想位设观为计念能成、力若专本干业位项理，目论以，、任以专务项业与目技能为能力单方分元面析组真为织正依教受据学到，，职设以 典业定型化职案的业例、能为全力载方培体位养，的目引培标出养；相、改关锻变专炼原业，有理从的论课而知使程识学讲，生课使形真学正式生掌，在握突工出地程 实基创践与新中基能加础力深工的对程培专基养业本，知理创识论设、和工专基作业本情技技景能能，的，结理并合解使职与其业应分资用析格，问考培题试养、要学 生解求综，决合培问职养题业学和能生创力独新，立能满分力足析进学解一生决步职基提业础高生工，涯以程发实及展际充的问分需调题要的动。基学本生的能 学力习。积极性和能动性，培养学生良好的学习方法与获取 知识的能力。

《地基与基础培训》PPT课件

《地基与基础培训》PPT课件
桩底等波阻抗（ρAC）发生变化的界面时将有反射波向上传播。记录 沿桩身传播并反射回来的时域曲线。 z 通过实测时域曲线来分析判定基桩的桩身完整性。如：
１、有桩底反射波（ 2L/c时刻）， 2L/c时刻前无缺陷反射波。 ２、断桩，将有很明显的反射信号及可能多次反射，无桩底信号。 ３、缩径、离析有明显的反射信号，可能有桩底信号。
整理ppt
7
※软土地基的工程特性
地基承载力低 建筑物的沉降和差异沉降较大 建筑物沉降历时长
整理ppt
8
地基处理的目的主要是改 善地基的工程性质，包括改善 地基土的变形特性和渗透性，提高其抗剪 强度等。
整理ppt
9
2.1 换填垫层法
当建筑物基础下的持力层比较软弱、不 能满足上部荷载对地基的要求时，常采用 换土垫层法来处理软弱土地基，即将基础 下一定深度内的土层挖去，然后回填以强 度较高的砂、碎石或灰土等，并夯至密实。
整理ppt
15
一、挤密法 挤密法的加固机理主要靠
桩管打入地基中，对土产生横向挤密作用， 在一定挤密功能作用下，土粒彼此移动， 小颗粒填入大颗粒的空隙，颗粒排列紧密， 孔隙体积减少，地基土的强度也随之增强。 所以挤密法主要是使松软土地基挤密，改 善土的强度和变形特性。
整理ppt
16
二、振冲法 振冲法是利用一个振冲器，
55
1—基准梁 2—百分表 3—磁性表座 4—试桩 5—锚桩 6—反力梁 7—千斤顶 8—锚筋
单桩竖向抗压静载试验装置示意图
整理ppt
40
静载试验现场照片
整理ppt
41
整理ppt
42
静载试验典型图
德阳建筑地基基础静荷载考试基地 16#桩 静 荷 载 试 验 Q-S曲 线 图
  1. 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
都应立即暂停打桩，施工单位应与勘察、设计单位共同 研究，查明原因，提出明确的处理意见，采取相应的技
术措施后，方可继续施工。
6、质量要求
桩的垂直偏差应控制在1%之内； 桩的平面位臵的允许偏差，对于建筑物桩基，单排或双排桩
的条形桩基，垂直于条形桩基纵轴线方向为100mm，平行于 条形桩基纵轴线方向为 150mm ；桩数为 1~3 根桩基中的桩为 100mm ；桩数为 4~16 根桩基中的桩为 1/3 桩径或 1/3 边长；桩 数大于 16 根桩基中的桩最外边的桩为 1/3 桩径或 1/3 边长，中 间桩为1/2桩径或边长。
原理
施工方法
施工问题：拒爆、拒落、回落土、偏头
四、桩基质量验收
预制桩(钢桩)桩位的允许偏差
项 项 盖有基础梁的桩： (1) 垂直基础梁的中心线 (2) 沿基础梁的中心线 目 允 许 偏 差 (mm)
1
100+0.01H 150+0.01H
2
3
桩数为1～3根桩基中的桩
桩数为4～16根桩基中的桩 桩数大于16根桩基中的桩： (1)最外边的桩 (2) 中间桩
柔性基础常见质量问题
2、混凝土工程 （1）蜂窝 （2）露筋
（3）麻面
（4）孔洞
（5）缝隙与夹渣层
（6）现浇楼板面和楼梯踏步上表面平整度偏差太大

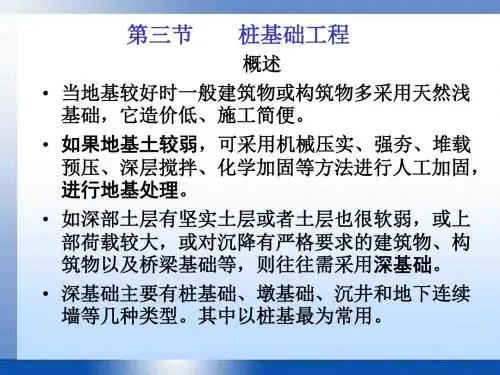

第三节 深基础工程
学习重点：
钢筋混凝土预制桩和混凝土灌注桩施工 泥浆护壁成孔灌注桩施工过程及方法 桩基础工程的质量验收标准

学习要求

掌握预制桩施工顺序确定、注意事项、质量事
度数值时，桩端设计标高可作参考；摩擦桩端标高
达到设计规定的标高范围时，贯入度可作参考。
静力压桩施工
静力压桩是利用无噪声、无振动的静压力将桩压入
土中，常用于土质均匀的软土地基的沉桩施工。
静力压桩机械设备(如图)；
施工工艺流程；
压桩施工一般采取分节压入、逐段接长的方案；
接桩的方法：焊接法、硫磺浆锚法(如图)；
论
• 桩基础组成：若干个沉入土中的桩和连接桩顶的承台或承台梁。

桩的分类：

按受力情况分为端承桩和摩擦桩两种(图2.1)； 按制作方法分为预制桩和灌注桩； 振动沉桩、静力压桩等；
预制桩按沉桩方法不同分为：打入桩、水冲沉桩、 灌注桩按成孔方法不同分为：钻孔灌注桩、沉管

灌注桩、人工挖孔灌注桩、爆扩成孔灌注桩等；
1
泥浆护壁 灌注桩
D≤1000mm D>1000mm D≤500mm
<1 ±50 100+0.01H 70 -20 D>500mm -20 +50 <1 <0.5 <1 100 70 50
2 3 4
套管成孔 灌注桩
干作业成孔灌注桩 人工挖孔 桩 混凝土护壁
钢套管护壁
+50
<1
100
200
打桩演示
上料、吊放钢筋骨架、拔管。 成桩演示
成桩方法：单振法、反插法、复振法。
二、沉管灌注桩——施工问题
断桩
瓶颈桩
吊脚桩
桩尖进水进泥
三、人工挖孔灌注桩
大直径灌注桩是采用人工挖掘方法成孔，放臵钢筋
笼，浇筑混凝土而成的桩基础，也称墩基础。它由 承台、桩身和扩大头组成，穿过深厚的软弱土层而
第二章 地基处理与 基础工程
一、地基处理与加固
地基质量问题
比萨斜塔
地基质量问题
墙体开裂
地基质量问题
墙体开裂
地基质量问题
不均匀沉降
二、基础工程
浅基础工程——筏板基础
浅基础工程——筏板基础
浅基础工程——筏板基础
浅基础工程——筏板基础
浅基础工程——筏板基础
柔性基础常见质量问题
1、钢筋工程 （1）钢筋位移 （2）梁钢筋骨架尺寸小于设计尺寸 （3）钢筋搭接质量问题

按桩体形状不同分为：方桩和圆桩；
按构造不同分为：实心桩和空心桩。
二、钢筋混疑土预制桩

特点：坚固耐久，不受地下水或潮湿环境影响，能承受
较大荷载，施工机械化程度高，进度快，能适应不同土
层施工。

钢筋混凝土预制桩是我国目前广泛采用的一种桩型。 钢筋混凝土预制桩有方形实心断面桩和圆柱体空心断面 桩。
故产生的原因和预防措施；了解静力压桩特点
和施工方法；

掌握泥浆护壁成孔施工过程及工艺原理； 掌握沉管灌注桩的施工方法，常见质量事故的 预防和处理，安全施工措施； 了解预制桩、灌注桩质量检验标准。

一、概
论
本 节 内 容
二、钢筋混凝土预制桩
三、混凝土灌注桩施工
一、概
• 桩的作用是：1）传递荷载 2）挤密土层
和淤泥质土。
干作业钻孔灌注桩施工过程如图所示。主要包
括：现场准备、测定桩位、钻机就为、钻机钻
孔、清理桩孔、安装钢筋骨架、浇筑混凝土。
成桩演示
一、钻孔灌注桩——湿作业
泥浆护壁成孔灌注桩施工适用于有地下水和无地下
水的土层。
成孔机械有潜水钻、冲击钻、冲抓钻等。 泥浆护壁成孔灌注桩的施工工艺流程：测定桩位、
施工要点。
静力压桩施工
静力压桩施工
静力压桩施工
5、打桩施工常见问题的分析
在打桩施工过程中会遇见各种各样的问题，例如桩顶破
碎；桩身断裂；桩身位移、扭转、倾斜；桩锤跳跃，桩 身严重回弹等。
发生这些问题的原因有钢筋混凝土预制桩制作质量、沉
桩操作工艺和复杂土层等三个方面的原因。
工程及施工验收规范规定，打桩过程中如遇到上述问题，
孔壁向上运动，从护筒的溢流孔排出。

反循环排渣法:砂石泵随主机一起潜入孔内，直
接将切削碎泥渣随泥浆抽排出孔外。
成桩演示：正循环
反循环
一、钻孔灌注桩——施工问题
孔壁坍塌
孔位偏斜
孔底虚土
断桩
二、沉管灌注桩
原理：利用锤击打桩设备或振动沉桩设备，将带
有钢筋混凝土的桩尖 ( 或钢板靴 ) 或带有活瓣式桩 靴的钢管沉入土中(钢管直径应与桩的设计尺寸一 致)，造成桩孔，然后放入钢筋骨架并浇筑混凝土， 随之拔出套管，利用拔管时的振动将混凝土捣实， 便形成所需要的灌注桩。
上述两种打法，或逐排单向打设(图2.7(a)) 。
原则：根据基础的设计标高和桩的规格，宜按先
深后浅、先大后小、先长后短的顺序进行打桩。
4、打桩

打桩工艺：吊装就位、打桩、接桩、 桩的施打要求是低锤轻击，重锤低击； 打桩方案：锤击沉桩、振动沉桩、静力压桩等； 控制方法：端承桩最后贯入度不大于设计规定贯入
直接坐落在坚硬的岩石层上。
优点是桩身直径大，承载能力高；施工时可在孔内
直接检查成孔质量，观察地质土质变化情况；桩孔
干净，易保证混凝土浇筑质量。
深度由地基土层实际情况控制，桩底清孔除渣彻底、
定位放线 开挖土方 支设护壁模板 安放操作平台 浇筑护壁砼 拆模、逐断施工 清 孔 成 桩
四、爆扩成孔灌注桩
与预制桩相比：不受地层变化限制，不需要接桩
和截桩，节约钢材、振动小、噪声小等特点。
灌注桩按成孔方法分为钻孔灌注桩、沉管灌注桩、
人工挖孔灌注桩、爆扩成孔灌注桩等。
一、钻孔灌注桩——干作业
干作业成孔一般采用螺旋钻机钻孔。 适用于成孔深度内没有地下水的一般粘土层、
砂土及人工填土地基，不适于有地下水的土层
100
1/2桩径或边长
4
1/3桩径或边长 1/2桩径或边长
灌注桩的平面位臵和垂直度的允许偏差
项 成孔方法
桩径允 许偏差 (mm)
±50
垂直度 允许偏 差(%)
桩位允许偏差(mm) 1 ～ 3 根、单排桩基 垂直中心线方向和 群桩基础的边桩 D/6，且不大于100 条形桩基沿中心线方 向和群桩基础的中间 桩 D/4，且不大于150 150+0.01H 150 150 150 150
桩顶标高在设计标高以下时，在桩位上挖成喇叭口，凿
掉桩头混凝土，剥出主筋并焊接接长至设计要求长度，
与承台钢筋绑扎在一起，用桩身同强度等级的混凝土与
承台一起浇筑接长桩身。
承台施工
承台施工
承台施工
承台施工
承台施工
三、现浇混凝土桩施工工艺
灌注桩：直接在桩位上用机械成孔或人工挖孔，
在孔内安放钢筋、灌注混凝土而成型的桩。
1、 施工准备

场地平整及周边障碍物处理； 定桩位及埋设水准点； 桩帽、垫衬和送桩设备等机具准备； 主要内容包括：确定施工方法，选择打桩机械， 确定打桩顺序，桩的预制、运输，以及沉桩过程 中的技术和安全措施。
2、桩的制作工艺 现场布臵 支模 场地平整 混凝土地坪施工 混凝土浇筑
绑扎钢筋、安设吊环
类型：锤击沉管灌注桩、振动器振动沉管。
二、沉管灌注桩——锤击沉管
此方案适宜于一般粘性土、淤泥质土和人工填土地
基。
锤击沉管灌注桩注桩施工工艺，如图所示。 成桩方法：单打灌注桩、复打扩大灌注桩。
二、沉管灌注桩——振动沉管
此方案适宜于一般砂土、粉土或淤泥质土地基。 振动沉管灌注桩施工机械设备，如图所示。 锤击沉管灌注桩施工工艺：桩机就位、振动沉管、
养护至30%强度拆模
支间隔桩模板、绑扎钢筋
浇筑间隔桩砼
叠浇法生产其他层桩
达100%强度运输、打桩
养护至70%强度起吊
打桩机械
3、打桩顺序的确定
条件选择：打桩顺序直接影响到桩基础的质量和
施工速度，应根据桩的密集程度 (桩距大小 )、桩 的规格、长短、桩的设计标高、工作面布臵、工
