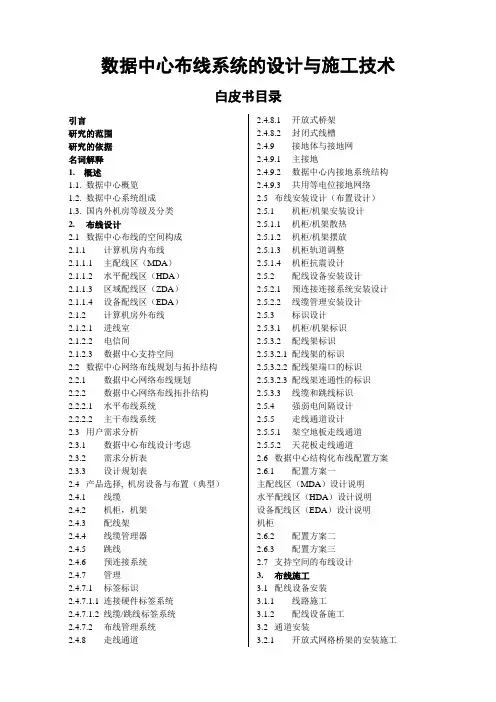

数据中心布线系统的设计与施工技术
白皮书目录
引言
研究的范围
研究的依据
名词解释
1. 概述
1.1. 数据中心概览
1.2. 数据中心系统组成
1.3. 国内外机房等级及分类
2. 布线设计
2.1 数据中心布线的空间构成
2.1.1 计算机房内布线
2.1.1.1 主配线区（MDA）
2.1.1.2 水平配线区（HDA）
2.1.1.3 区域配线区（ZDA）
2.1.1.4 设备配线区（EDA）
2.1.2 计算机房外布线
2.1.2.1 进线室
2.1.2.2 电信间
2.1.2.3 数据中心支持空间
2.2 数据中心网络布线规划与拓扑结构
2.2.1 数据中心网络布线规划
2.2.2 数据中心网络布线拓扑结构
2.2.2.1 水平布线系统
2.2.2.2 主干布线系统
2.3 用户需求分析
2.3.1 数据中心布线设计考虑
2.3.2 需求分析表
2.3.3 设计规划表
2.4 产品选择, 机房设备与布置（典型）
2.4.1 线缆
2.4.2 机柜，机架
2.4.3 配线架
2.4.4 线缆管理器
2.4.5 跳线
2.4.6 预连接系统
2.4.7 管理
2.4.7.1 标签标识
2.4.7.1.1 连接硬件标签系统
2.4.7.1.2 线缆/跳线标签系统
2.4.7.2 布线管理系统
2.4.8 走线通道 2.4.8.1 开放式桥架
2.4.8.2 封闭式线槽
2.4.9 接地体与接地网
2.4.9.1 主接地
2.4.9.2 数据中心内接地系统结构
2.4.9.3 共用等电位接地网络
2.5 布线安装设计（布置设计）
2.5.1 机柜/机架安装设计
2.5.1.1 机柜/机架散热
2.5.1.2 机柜/机架摆放
2.5.1.3 机柜轨道调整
2.5.1.4 机柜抗震设计
2.5.2 配线设备安装设计
2.5.2.1 预连接连接系统安装设计
2.5.2.2 线缆管理安装设计
2.5.3 标识设计
数据中心运维管理技术白皮书
一、引言
随着信息技术的快速发展，数据中心已经成为各行各业的重要信息基础设施。数据中心的运维管理不仅关乎企业的业务连续性，也是企业降本增效的关键环节。然而，数据中心的运维管理面临着诸如设备多样性、高能耗、安全隐患等问题。本白皮书旨在探讨如何通过先进的运维管理技术，提高数据中心的运营效率，降低成本，保障数据安全。
二、数据中心运维管理现状与挑战
目前，数据中心的运维管理存在以下主要问题：
1. 设备多样性：不同的设备可能使用不同的操作系统、软件版本和配置，给统一管理和维护带来困难。
2. 高能耗：数据中心设备众多，能耗大，如何降低能耗，提高能源利用效率，是当前面临的重要问题。
3. 安全隐患：数据中心的设备可能遭受各种安全威胁，如病毒攻击、黑客入侵等，如何保障数据安全是一大挑战。
4. 运维效率低：传统的运维方式效率低下，无法满足现代数据中心对高效、实时的要求。
三、数据中心运维管理技术的发展趋势
为了应对以上挑战，数据中心运维管理技术出现了许多新的发展趋势：
1. 智能化运维：利用人工智能、大数据等技术，实现数据中心的自动化、智能化运维。
2. 绿色能源利用：应用新的能源技术，如储能电池、太阳能等，降低数据中心的能源消耗。
3. 安全防护技术：采用更先进的安全防护技术，如区块链、加密算法等，保障数据安全。
4. 云端运维：通过云端平台，实现数据中心的远程监控和管理。
四、结论与建议
数据中心运维管理技术的发展趋势为我们的数据中心运营提供了新的思路和方向。为了应对未来的挑战，我们建议采取以下措施：
1. 加大对智能化运维的投入，提高运维的自动化和智能化水平。
2. 积极探索和应用新的绿色能源技术，降低数据中心的能源消耗。
3. 提高安全防护技术水平，建立完善的安全防护体系。
4. 推广云端运维模式，实现远程监控和管理，提高运维效率。
总之，只有不断跟进和掌握最新的数据中心运维管理技术，才能更好地应对未来的挑战和满足不断变化的市场需求。
数据中心间接蒸发自然冷却技术原理、结构、分类和应用
数据中心制冷技术历经风冷直膨式系统、水冷系统、水侧自然冷却系统及风侧自然冷却系统等时期，节能技术逐步发展。目前大型数据中心应用的间接蒸发自然冷却方式，与传统新风自然冷却及冷冻水冷却系统相比，具有室内空气不受室外环境空气质量的影响、喷淋加湿空气不会影响室内湿度、过滤器维护成本低、耗水量少、节能水平高等特点和优势。
（仅为示意图，不对应文中任何产品）一：蒸发冷却技术分类
数据中心常用节能方式： 蒸发冷却技术分类：
二：间接蒸发自然冷却技术原理和结构
1、间接蒸发冷却技术原理
间接蒸发冷却作为蒸发冷却的一种独特等湿降温方式，其基本原理是：利用直接蒸发冷却后的空气(称为二次空气)和水，通过换热器与室外空气进行热交换，实现新风(称为一次空气)冷却。由于空气不与水直接接触，其含湿量保持不变，一次空气变化过程是一个等湿降温过程。 间接蒸发冷却原理示意图
2、间接蒸发冷却机组结构
间接蒸发系统由喷淋装置、换热芯体、室内风机、室外风机、机械制冷补充装置、控制系统等组成。
三：间接蒸发自然冷却系统运行模式
蒸发冷却基于干湿球温差制冷，注重环境干球温度和湿球温度，主要存在三种工作模式：
1. 间接风风换热自然冷却模式（室外＜18℃）
在冬季室外温度低的情况下，上部室外侧气流进入机组。首先进行空气过滤。因为室外空气温度低，无需绝热蒸发所产生的制冷量足够在换热器内冷却服务器机房回风。经过换热器后，吸收热量的室外空气回到上部，由室外侧EC 风机墙排放到室外。在机组下部分，机房内部的热回风首先经过过滤，在热交换器中和室外空气进行热交换。冷却后的机房回风，经过室内侧EC 风机墙被送入服务器机房。
干模式运行示意图
2. 间接蒸发自然冷却模式（干球温度＞18℃，湿球温度＜18℃） 在春秋季室外温度较低的情况下，上部室外侧气流进入机组。首先进行空气过滤。因为室外空气温度不够低，需要通过高压微雾喷淋进行绝热蒸发制冷的来补充制冷量。室外空气在换热器内冷却服务器机房回风，吸收热量的室外空气回到上部，由室外侧EC 风机墙排放到室外。在机组下部分，机房内部的热回风首先经过过滤，在热交换器中和室外空气进行热交换。冷却后的室内空气，经过室内侧EC 风机墙被送入服务器机房。
数据中心供配电系统应用白皮书
核心提示： 任何现代化的IT设备都离不开电源系统，数据中心供配电系统是为机房内所有需要动力电源的设备提供稳定、可靠的动力电源支持的系统。供配电系统于整个数据中心系统来说有如人体的心脏-血液系统。
一 引言
任何现代化的IT设备都离不开电源系统，数据中心供配电系统是为机房内所有需要动力电源的设备提供稳定、可靠的动力电源支持的系统。供配电系统于整个数据中心系统来说有如人体的心脏-血液系统。
1.1编制范围
考虑到数据中心供配电系统内容的复杂性和多样性以及叙述的方便，本白皮书所阐述的"数据中心供配电系统"是从电源线路进用户起经过高/低压供配电设备到负载止的整个电路系统，将主要包括：高压变配电系统、柴油发电机系统、自动转换开关系统（ATSE，Automatic Transfer Switching Equipment）、输入低压配电系统、不间断电源系统（UPS，Uninterruptible Power System）系统、UPS列头配电系统和机架配电系统、电气照明、防雷及接地系统。如下图：
高压变配电系统：主要是将市电（6kV/10kV/35kV，3相）市电通过该变压器转换成（380V/400V，3相），供后级低压设备用电。
柴油发电机系统：主要是作为后备电源，一旦市电失电，迅速启动为后级低压设备提供备用电源。
自动转换开关系统：主要是自动完成市电与市电或者市电与柴油发电机之间的备用切换。
输入低压配电系统：主要作用是电能分配，将前级的电能按照要求、标准与规范分配给各种类型的用电设备，如UPS、空调、照明设备等。
UPS系统：主要作用是电能净化、电能后备，为IT负载提供纯净、可靠的用电保护。
UPS输出列头配电系统：主要作用是UPS输出电能分配，将电能按照要求与标准分配给各种类型的IT设备。
机架配电系统：主要作用是机架内的电能分配。
此外，数据中心的供配电系统负责为空调系统、照明系统及其他系统提供电能的分配与输入，从而保证数据中心正常运营。
