D2008称重显示器说明书

  • 格式：pdf
  • 大小：740.56 KB
  • 文档页数：22

D2008型电子称重仪表技术说明书2012年02月简化版●使用前请仔细阅读本产品说明书●请妥善保管本产品说明书，以备查阅宁波柯力传感科技股份有限公司目录第一章技术参数 (1)第二章秤台调试步骤指南 (2)第三章安装联接 (2)第一节、仪表与数字传感器的连接 (2)第二节、仪表与大屏幕的连接使用 (3)第三节、仪表与电脑的连接使用 (3)第四节、仪表与蓄电池的连接使用 (3)第四章数字传感器调试 (3)第一节修改传感器通信地址和秤台数字传感器组秤 (3)第二节修改数字传感器通讯角位 (4)第三节压角识别秤台各角位下的数传地址 (5)第四节查看各角位内码 (6)第五节角差修正 (6)第五章标定调试 (7)第一节标定 (7)第二节分度值自动切换和标定线性 (9)第三节标定误差的修正 (10)第六章其他操作 (10)第一节密码管理 (10)第二节日期时间设置 (11)第三节定时关机 (11)第三节系统测试 (11)第四节PC通讯参数设置 (13)第五节打印参数设置 (13)第六节自定义打印格式设置 (15)第七节仪表文本信息输入与文本信息删除 (15)第六章信息提示 (16)附录A: 通信协议 (16)附录B：称重单格式示例： (19)▲！传感器与仪表的连接必须可靠，传感器的屏蔽线必须可靠接地。

连接线不允许在仪表通电的状态下进行插拔，防止静电损坏仪表或传感器。

▲！传感器和仪表都是静电敏感设备，在使用中必须切实采取防静电措施，严禁在秤台上进行电焊操作或其他强电操作，在雷雨季节，必须落实可靠的避雷措施，防止因雷击造成传感器和仪表的损坏，确保操作人员的人身安全和称重设备及相关设备的安全运行。

第一章技术参数1、型号：适用于D2008型(08FA/08FP/08FP1)不锈钢壳+橡胶按键、D2008型(08FB/08FBP/08FBP1)不锈钢壳+金属按键、D2008型(08FJ)不锈钢壳+橡胶按键、D2008型(09FA/09FP1/09FP) 不锈钢壳+橡胶按键、D10(A、P1) 塑料壳+薄膜按键、D11、D11(P、P1) 塑料壳+薄膜按键2、数字传感器接口：通信方式RS485信号传输距离在接12数字传感器情况下可接至30米，如需更长，请与本公司联系传输波特率9600、19200 bps激励电源DC12V数字接口能力最多可接16个数字传感器3、显示：7位LED数码管，7个状态指示符。

4、键盘数字键0 ~ 9功能键30个（10个与数字键复合）5、时钟：可显示年、月、日、时、分、秒，自动闰年、闰月；6、大屏幕显示接口传输方式电流环和RS232传输波特率600bps7、串行通讯接口传输方式1、RS2322、仪表D2008型(08FA/08FP/08FP1)、D2008型(08FB/08FBP/08FBP1)及D2008型(08FJ)所支持的RS485波特率600/1200/2400/4800/9600/19200可选8、打印接口配置标准并行打印接口，可配接ESPON LQ-300K＋Ⅱ、ESPON LQ-300K、ESPONLQ-680K 、ESPON LQ-730K 、ESPON LQ-1600K（＋）、KX-P1131、KX-P1121、DS-300等宽行打印机，P带热敏微打，P1带针式微打。

9、数据贮存可贮存1500组车号皮重，201组货号和中英文货物名，100组客户号及中英文客户名，100组数字或中英文备注信息，可贮存2000多组称重记录，20组过载记录。

10、使用环境电源输入AC110~220V 50~60HZDC 12V使用温度0℃~ 40℃储运温度-25℃~ 55℃相对湿度≤85%RH第二章秤台调试步骤指南第四章第一节第四章第一节第四章第三节第四章第四节第五章第一节第四章第四节第三章安装联接第一节、仪表与数字传感器的连接本仪表可接C或E型数字传感器，同一秤台不可混接这两种数字传感器。

1、接E系列数字传感器方法如下：2、接C型数字传感器方法如下：接C型数字传感器时，需将A（绿）与B（白）线反接，如图:第二节、仪表与大屏幕的连接使用可接柯力或耀华大屏幕，接法如下1.RS232接法2.电流环接法第三节、仪表与电脑的连接使用本仪表有两种串口通讯方式，一是RS232；二是RS485。

仪表的PC 接口定义 仪表与电脑的RS232连接 仪表与RS485通信设备的连接第四节、仪表与蓄电池的连接使用仪表内部自带电池充电功能模块。

蓄电池请使用12V/7Ah 。

第四章 数字传感器调试第一节 修改传感器通信地址和秤台数字传感器组秤建议调秤技术人员在确定各传感器的地址分布时能够统一，便于今后的维护，如下图。

图4.1.1方法1、C 型数字模块修改传感器通信地址和组秤1、 C 型数字模块的传感器修改地址，传感器必须单个接线修改。

操作方法见下表： 步骤 操作 显示 解释1 按【F1】 按【888888】 按【输入】 C000000 C- - - - - - 输入标定密码出厂初始密码为“888888” 注：此步骤将在后面省略说明2 按【F1】 按【输入】 FUNC 0选择功能类别号0进入设置地址0：单个设地址 1：自动组秤（需标定开关为开状态）仪表PC接口 电脑9芯 串口2 23 3 55仪表PC 接口RS485通信设备1(信号A) 信号A 9(信号B) 信号B2：自动四角角差系数调整（需标定开关为开状态）3：E型数字传感器自动组网（需标定开关为开状态）3按【输入】S Adr-----扫描所接的数字传感器扫描中4按【01】按【输入】Xd** N##Xd** N01注4-1-0X: 传感器通信协议1:柯力C型2:柯力E型d**数字传感器的原通信地址N##新的通信地址设新的通信址为01(范围为1~16)5按【输入】******. 设置成功显示该数传内码6 S Adr 返回至步骤32、地址修改完毕后进行C型数字模块的传感器组秤。

操作方法见下表：通过按【F1】进入步骤操作显示解释1按【1】按【输入】FUNC 0FUNC 1选择功能类别号1进入自动组秤界面此时标定开关需打开2按【输入】T** N** T传感器通信协议N传感器数量3按【1】按【输入】SUrE 0SUrE 1是否保存扫描信息0:不保存1:保存类型，数量，并根据地址自动设置角位4 ------5 称重状态参数设置结束方法2、E型数字模块修改传感器通信地址和组秤分配角位E型数字模块的传感器修改地址有两种方法，方法1：如C型操作，单个接线修改地址，操作完毕后需要进行组秤操作；方法2：E型数字模块的传感器支持自动组网，直接将所有传感器线接好后，自动组网操作，操作完毕后自动进入压角修改传感器地址。

操作方法见下表：通过按【F1】进入步骤操作显示解释12按【3】按【输入】FUNC 0FUNC 3 选择功能类别号3进入自动分配地址此时标定开关需打开3 NET组网中----4 NO ** 扫描到**个数字传感器5按【1】按【输入】SUrE 0SUrE 1是否进行自动分配地址0: 不进行任何操作并退出1: 进行自动分配地址(自动分配的地址是没有规律的)6按【输入】noLoAd 零位确认，此时秤上无重物。

7 把重物（也可用1至多个人代替）加载至第一个传感器按【输入】d01 ** 设定1号地址**为当前所加载位置下传感器原来的地址8 加载至下一个传感器d02 ** 设定2号地址**为当前所加载位置下传感器原来的地址9 ------10 压角完毕自动退出END称重状态参数设置结束第二节修改数字传感器通讯角位此操作只针对于用户不清楚秤台各角位下的数传地址，重新确定各角位对应的数传地址，一般情况下不必进行此操作，操作方法有两种，一种是自动压角设角位（表4-2-1），另一种是直接输入各个角位的地址（表4-2-2）具体操作如下：表4-2-1步骤操作显示解释1 按【设置】按【0】,【5】按【输入】PST 00PST 05选择参数/功能类别号05进入地址修改程序（标定开关需打开）2 按【888888】按【输入】c000000c- - - - - -输入标定密码出厂初始密码为“888888”例如8888883 按【0】按【输入】P5 00 00：传感器类型；01：传感器个数02: 设置角位地址4 按【0】按【输入】dtp **dtp 0001：柯力C型模块02: 柯力E型模块其余备用5按【输入】dno ** 网络中传感器个数**(参数范围：0~16)可修改（建议不要修改）6按【1】按【输入】dtype 0dtype 1设置角位传感器通信地址0：手动设置1：压角自动设置7按【输入】noLoAd 零位确认，此时秤上无重物，并等稳定标志符亮后按【输入】。

5 把重物（也可用1至多个人代替）加载至秤台第一个角位按【输入】d01 ** 确定1号角位对应的数字传感器地址**为当前所加载位置下传感器地址/6 加载至下一个角d02 ** 确定2号角位对应的数字传感器地址**为当前所加载位置下传感器地址------7 压角完毕自动退出END称重状态参数设置保存并退出表4-2-26 (02号功能参数) 按【0】按【输入】dtype 0dtype 0设置角位传感器通信地址0：手动设置1：压角自动设置7按【03】按【输入】d01 **d01 03输入1号角位上的传感器地址：显示此角位上的传感器址已知当前1号角位上的传感器地址为03，则输入03（无效地址为99）8按【05】按【输入】d02 **d02 05输入2号角位上的传感器地址：显示此角位上的传感器址已知当前2号角位上的传感器地址为05，则输入05----9 完毕自动退出称重状态参数设置结束第三节压角识别秤台各角位下的数传地址当调试人员不清楚传感器地址的分布和传感器有没有压实，可通过如下方法进行测试。

操作方法如下：步骤操作显示解释1 按【测试】按【888888】按【输入】C000000C- - - - - -输入标定密码出厂初始密码为“888888”2按【6】【输入】tESt 0tESt 6选择功能类别号6进入压角识别地址6、压角识别地址3 把重物（也可用1至多个人代替）加载至某个传感器按【输入】Adn 03 显示当前所压的传感器地址注：03表示当前所压的传感器地址，此时它将时刻随重物的移动而改变。

传感器通信出错或按【称重】将退至称重界面。

第四节查看各角位内码为了保证角差系数修正的精度和秤的长期稳定性，数字称重系统对基础和机械安装的要求和模拟秤是一样的，也需要对秤台进行调平。

查看各角位的内码，有助于对秤台调平。

查看方法见表4-4-1安装良好的秤体，空秤时“轴”对应位置角位的内码比较接近。

以图4.1.1为例：外圈1号、2号、6号、5号角位的内码应该比较接近；内圈的3号、4号角位内码也比较接近，且是外圈的一倍左右。

合集下载

柯力D2008F(A、P、P1)数字式电子称重仪表 技术说明书

柯力D2008F(A、P、P1)数字式电子称重仪表 技术说明书

D2008F(A、P、P1)数字式电子称重仪表技术说明书2010年04月版●使用前请仔细阅读本产品说明书●请妥善保管本产品说明书，以备查阅目录第一章技术参数 (1)第二章安装联接 (2)一、仪表与数字传感器的连接 (2)二、仪表与大屏幕的连接使用 (2)三、仪表与电脑的连接使用 (2)四、仪表与蓄电池的连接使用 (2)第三章秤台调试步骤简介 (3)第四章数字传感器调试 (3)第一节修改传感器通信地址和秤台数字传感器组秤 (3)第二节修改数字传感器通讯角位 (4)第三节查看各角位内码 (5)第四节角差修正 (6)第五章标定调试 (8)第一节标定 (8)第二节分度值自动切换 (10)第三节标定误差的修正 (10)第六章其他操作 (11)第一节密码管理 (11)第二节定时关机 (12)第三节系统测试 (12)第四节PC通讯参数设置 (13)第五节参数保存及还原 (13)第六节打印参数设置 (14)第七节自定义打印格式设置 (16)第七节仪表文本信息输入与文本信息删除 (20)第六章信息提示 (24)附录A: 通信协议 (25)附录B：称重单格式示例： (28)附录C：明细表及统计报表示例 (29)附录D：仪表出厂默认参数 (30)第一章技术参数1、型号：D2008F(A、P、P1)、D2008FB(A、P、P1)2、数字传感器接口：通信方式RS485信号传输距离最长1000米传输波特率9600、19200 bps激励电源DC12V数字接口能力最多可接16个数字传感器3、显示：7位LED数码管，7个状态指示符。

4、键盘数字键0 ~ 9功能键30个（10个与数字键复合）5、时钟：可显示年、月、日、时、分、秒，自动闰年、闰月；6、大屏幕显示接口传输方式电流环和RS232传输波特率600bps7、串行通讯接口传输方式RS232波特率600/1200/2400/4800/9600/19200可选8、打印接口配置标准并行打印接口，可配接ESPON LQ-300K＋Ⅱ、ESPON LQ-300K、ESPONLQ-680K 、ESPON LQ-730K 、ESPON LQ-1600K（＋）、KX-P1131、KX-P1121、DS-300等宽行打印机，P带热敏微打，P1带针式微打。

柯力D2008F(A、P、P1)数字式电子称重仪表技术说明书

柯力D2008F(A、P、P1)数字式电子称重仪表技术说明书

D2008F(A、P、P1)数字式电子称重仪表技术说明书2010年04月版●使用前请仔细阅读本产品说明书●请妥善保管本产品说明书，以备查阅目录第一章技术参数 (1)第二章安装联接 (2)一、仪表与数字传感器的连接 (2)二、仪表与大屏幕的连接使用 (2)三、仪表与电脑的连接使用 (2)四、仪表与蓄电池的连接使用 (2)第三章秤台调试步骤简介 (3)第四章数字传感器调试 (3)第一节修改传感器通信地址和秤台数字传感器组秤 (3)第二节修改数字传感器通讯角位 (4)第三节查看各角位内码 (5)第四节角差修正 (6)第五章标定调试 (8)第一节标定 (8)第二节分度值自动切换 (10)第三节标定误差的修正 (10)第六章其他操作 (11)第一节密码管理 (11)第二节定时关机 (12)第三节系统测试 (12)第四节PC通讯参数设置 (13)第五节参数保存及还原 (13)第六节打印参数设置 (14)第七节自定义打印格式设置 (16)第七节仪表文本信息输入与文本信息删除 (20)第六章信息提示 (24)附录A: 通信协议 (25)附录B：称重单格式示例： (28)附录C：明细表及统计报表示例 (29)附录D：仪表出厂默认参数 (30)第一章技术参数1、型号：D2008F(A、P、P1)、D2008FB(A、P、P1)2、数字传感器接口：通信方式RS485信号传输距离最长1000米传输波特率9600、19200 bps激励电源DC12V数字接口能力最多可接16个数字传感器3、显示：7位LED数码管，7个状态指示符。

4、键盘数字键0 ~ 9功能键30个（10个与数字键复合）5、时钟：可显示年、月、日、时、分、秒，自动闰年、闰月；6、大屏幕显示接口传输方式电流环和RS232传输波特率600bps7、串行通讯接口传输方式RS232波特率600/1200/2400/4800/9600/19200可选8、打印接口配置标准并行打印接口，可配接ESPON LQ-300K＋Ⅱ、ESPON LQ-300K、ESPONLQ-680K 、ESPON LQ-730K 、ESPON LQ-1600K（＋）、KX-P1131、KX-P1121、DS-300等宽行打印机，P带热敏微打，P1带针式微打。

柯力D2008F(A、P、P1)数字式电子称重仪表 技术说明书

柯力D2008F(A、P、P1)数字式电子称重仪表 技术说明书

D2008F(A、P、P1)数字式电子称重仪表技术说明书2010年04月版●使用前请仔细阅读本产品说明书●请妥善保管本产品说明书，以备查阅目录第一章技术参数 (1)第二章安装联接 (2)一、仪表与数字传感器的连接 (2)二、仪表与大屏幕的连接使用 (2)三、仪表与电脑的连接使用 (2)四、仪表与蓄电池的连接使用 (2)第三章秤台调试步骤简介 (3)第四章数字传感器调试 (3)第一节修改传感器通信地址和秤台数字传感器组秤 (3)第二节修改数字传感器通讯角位 (4)第三节查看各角位内码 (5)第四节角差修正 (6)第五章标定调试 (8)第一节标定 (8)第二节分度值自动切换 (10)第三节标定误差的修正 (10)第六章其他操作 (11)第一节密码管理 (11)第二节定时关机 (12)第三节系统测试 (12)第四节PC通讯参数设置 (13)第五节参数保存及还原 (13)第六节打印参数设置 (14)第七节自定义打印格式设置 (16)第七节仪表文本信息输入与文本信息删除 (20)第六章信息提示 (24)附录A: 通信协议 (25)附录B：称重单格式示例： (28)附录C：明细表及统计报表示例 (29)附录D：仪表出厂默认参数 (30)第一章技术参数1、型号：D2008F(A、P、P1)、D2008FB(A、P、P1)2、数字传感器接口：通信方式RS485信号传输距离最长1000米传输波特率9600、19200 bps激励电源DC12V数字接口能力最多可接16个数字传感器3、显示：7位LED数码管，7个状态指示符。

4、键盘数字键0 ~ 9功能键30个（10个与数字键复合）5、时钟：可显示年、月、日、时、分、秒，自动闰年、闰月；6、大屏幕显示接口传输方式电流环和RS232传输波特率600bps7、串行通讯接口传输方式RS232波特率600/1200/2400/4800/9600/19200可选8、打印接口配置标准并行打印接口，可配接ESPON LQ-300K＋Ⅱ、ESPON LQ-300K、ESPONLQ-680K 、ESPON LQ-730K 、ESPON LQ-1600K（＋）、KX-P1131、KX-P1121、DS-300等宽行打印机，P带热敏微打，P1带针式微打。

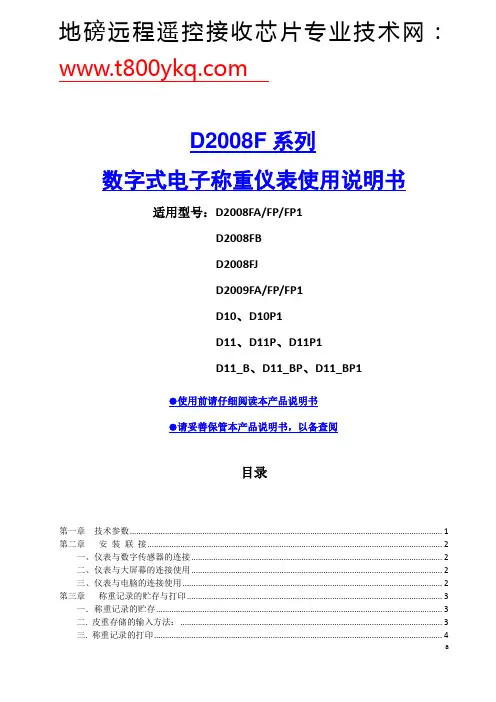

宁波柯力D2008F标定使用说明书
