进入C2安装包目录，双击setup，启动安装程序
点击NEXT
接受，
NEXT 用户名随意，单位不需要填，序列号自己百度吧
默认全部安装就好，
NEXT 可以修改软件安装位置，NEXT
这里选择SPLM方式，点击第三个
Intall
小小的等待后
提示未安装SPLM，无视掉，接下来就是安装SPLM
安装结束会弹出这么个程序配置，改完后点左上角的蓝色保存按钮
C2完成了，不要启动，还没安装SPLM和加入许可呢，下面继续。
去SPLM安装包目录，双击setup，启动安装程序
选第二个，安装
SPLM NEXT
用户和单位随意了
Display，弹出PDF后，YES按钮就可点了
点YES
选择License Machine，
NEXT 自己修改安装位置，NEXT
Intall
完成
去keygen目录
启动SPkeygen，点击OK
再启动Keygen
这里，把SPKeygen里的hardware fingerprint复制下来，粘贴到Keygen中
得到Serial Number再复制粘贴回SPKeygen，用户名输入Keygen中的名字
点击OK
去“开始”，启动Generate Machine ID
选择”是”
选择输出文件位置
点击OK
确定
打开刚刚输出的文件
复制Machine ID，粘贴到SPKeygen中
点击其中的Caesar按钮，根据所需工具，把所需工具后的数值改成1
Done
设置许可时限，可选1至735天之间
点击Generate，生成许可
把生成的许可复制下来
启动SPLM，选择Intall and Remove,点击
Select 选择Intall License Key，点击Select
把许可粘贴进去，点击OK
然后再去Configure and Test,点击Select
继续
Select 把之前的生成文件中的TCPIP复制，粘贴进去，OK
ceaserii节点字号
Caesar II是一款流体力学软件，广泛应用于石油、石化、化工、电力、制药等行业中的管道系统分析和设计。它可以模拟管道系统在各种工况下的受力、应力、挠度等参数，帮助工程师进行结构优化和安全评估。本文将介绍Caesar II的功能特点、应用领域以及操作流程。
一、Caesar II的功能特点
Caesar II具有以下几个功能特点：
1. 管道系统建模：Caesar II可以快速、准确地建立管道系统的几何模型，支持各种材料和管径的组合，并能够自动生成管道支架、法兰等部件。
2. 载荷分析：Caesar II可以根据系统工况和设计要求，对管道系统进行静力分析、动力分析和地震分析等，计算得出系统的受力、应力和挠度等参数。
3. 强度评估：Caesar II可以根据设计标准和材料力学性能，对管道系统的强度进行评估，判断系统是否满足设计要求，并给出相应的安全系数。
4. 系统优化：Caesar II可以通过改变支架位置、管径选择等方式，对管道系统进行优化设计，减少系统的应力和挠度，提高系统的稳定性和安全性。
二、Caesar II的应用领域
Caesar II广泛应用于以下几个领域：
1. 石油石化行业：Caesar II可以对炼油厂、化工厂等管道系统进行分析和设计，确保系统在高温、高压等恶劣工况下的安全运行。
2. 电力行业：Caesar II可以对火力发电厂、核电厂等管道系统进行分析和设计，确保系统在高温、高压、高辐射等特殊环境下的安全运行。
3. 制药行业：Caesar II可以对制药厂的管道系统进行分析和设计，确保系统在各种工艺条件下的稳定运行，避免对产品质量的影响。
4. 化工行业：Caesar II可以对化工厂的管道系统进行分析和设计，确保系统在各种腐蚀、高温、高压等恶劣环境下的安全运行。
三、Caesar II的操作流程
使用Caesar II进行管道系统分析和设计的一般操作流程如下：

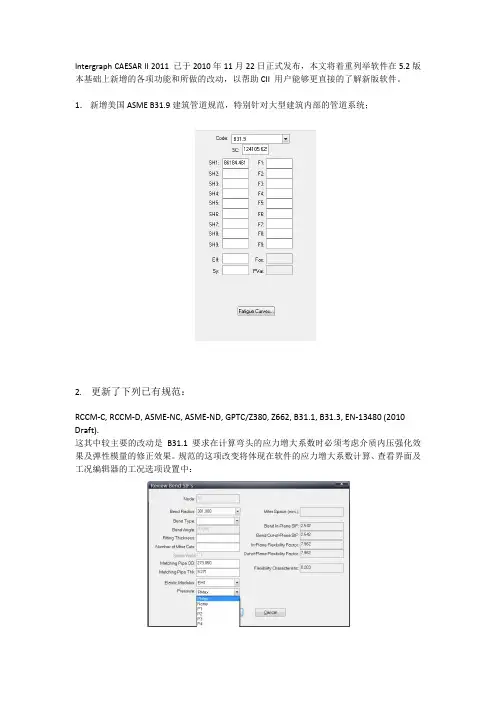

Intergraph CAESAR II 2011 已于2010年11月22日正式发布，本文将着重列举软件在5.2版
本基础上新增的各项功能和所做的改动，以帮助CII 用户能够更直接的了解新版软件。
1． 新增美国ASME B31.9建筑管道规范，特别针对大型建筑内部的管道系统；
2. 更新了下列已有规范：
RCCM‐C, RCCM‐D, ASME‐NC, ASME‐ND, GPTC/Z380, Z662, B31.1, B31.3, EN‐13480 (2010
Draft).
这其中较主要的改动是B31.1要求在计算弯头的应力增大系数时必须考虑介质内压强化效
果及弹性模量的修正效果。规范的这项改变将体现在软件的应力增大系数计算、查看界面及
工况编辑器的工况选项设置中：
工况编辑器的Load Case Options中新增了两列选项以满足规范要求
3. 静态分析结果报告中的Miscellaneous Report将显示应力增大系数可能的变化范围（考虑
内压加强及弹性模量修正影响），之前版本只列举单一数值：
4. 新增德国PSSI及韩国Seonghwa弹簧库
5. 在钢结构数据库中新增圆钢截面，但目前仍以矩形截面显示（其惯性矩、尺寸数据等为
圆钢数据，取自美国AISC钢铁协会）
6. 新增了管嘴许用载荷校核模块，用于在线评定任意边界条件下单一管口的计算荷载能否
满足许用荷载。该功能可在任意约束（Restraint）、初始位移点（Displacement）、柔性管嘴
（Nozzle flexibility）处使用
校核方式分为三类：
绝对值比较：计算得到的fA、fB、fC、mA、mB、mC分别与许用载荷FA、FB、FC、MA、
MB、MC进行比较，仅当所有分量均小于许用值时认为通过，小写字符表示计算值，大
写字符表示许用值，下同；
SRSS比较：载荷与弯矩遵循SRSS合成公式——
SQRT[(fA/FA)2+(fB/FB)2+(fC/FC)2]＞1.0 或
