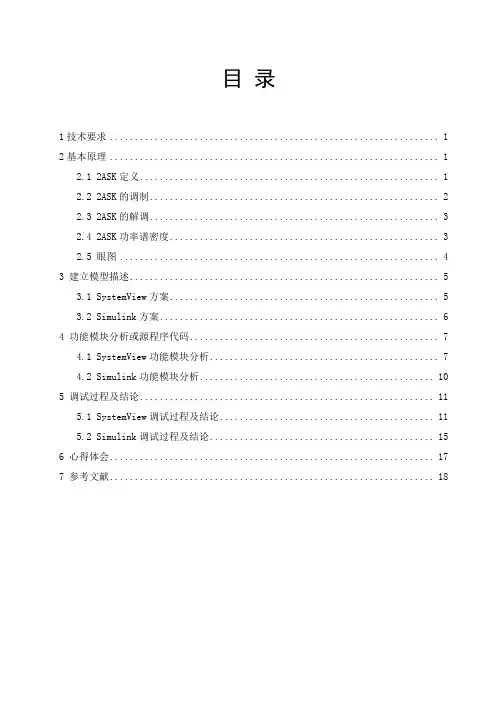

目录1技术要求 (1)2基本原理 (1)2.1 2ASK定义 (1)2.2 2ASK的调制 (2)2.3 2ASK的解调 (3)2.4 2ASK功率谱密度 (3)2.5 眼图 (4)3 建立模型描述 (5)3.1 SystemView方案 (5)3.2 Simulink方案 (6)4 功能模块分析或源程序代码 (7)4.1 SystemView功能模块分析 (7)4.2 Simulink功能模块分析 (10)5 调试过程及结论 (11)5.1 SystemView调试过程及结论 (11)5.2 Simulink调试过程及结论 (15)6 心得体会 (17)7 参考文献 (18)二进制数字频带传输系统设计——2ASK 系统1技术要求设计一个2ASK 数字调制系统，要求：（1）设计出规定的数字通信系统的结构；（2）根据通信原理，设计出各个模块的参数（例如码速率，滤波器的截止频率等）；（3）用Matlab 或SystemView 实现该数字通信系统；（4）观察仿真并进行波形分析；（5）系统的性能评价。

2基本原理2.1 2ASK 定义振幅键控是正弦载波的幅度随着数字基带信号而变化的数字调制，当数字基带信号为二进制时，则为二进制振幅键控.。

设发送的二进制符号序列由0、1序列组成，发送0符号的概率为P ，发送1符号的概率为1-P ，且相互独立。

该二进制符号序列可表示S(t)=其中：⎩⎨⎧=P P a n －出现概率为出现概率为110Ts 是二进制基带信号时间间隔，g(t)是持续时间为Ts 的矩形脉冲：则二进制振幅键控信号可表示为：t nT t g a t S c n s n ASK ωcos )()(2⎥⎦⎤⎢⎣⎡-=∑t t S c ωcos )(=二进制振幅键控信号时间波型如图2-1所示，可以看出2ASK信号的时间波形S2ASK(t)随二进制基带信号s(t)通断变化，所以又称为通断键控信号(OOK信号)。

*******************实践教学*******************兰州理工大学计算机与通信学院《通信系统仿真训练》课程设计题目：2ASK通信系统的设计与仿真专业班级：通信工程（2）班摘要现代通信系统要求通信距离远、通信容量大、传输质量好。

作为其关键技术之一的调制解调技术一直是人们研究的一个重要方向。

从最早的模拟调幅调频技术的日臻完善，到现在数字调制技术的广泛运用，使得信息的传输更为有效和可靠。

二进制数字振幅键控是一种古老的调制方式，也是各种数字调制的基础。

本课程设计主要是利用MATLAB集成环境下的Simulink仿真平台,设计一个2ASK调制与解调系统.用示波器观察调制前后的信号波形;用频谱分析模块观察调制前后信号频谱的变化;加上各种噪声源,用误码测试模块测量误码率;最后根据运行结果和波形来分析该系统性能。

通过Simulink的仿真功能摸拟到了实际中的2ASK调制与解调情况。

关键词：MATLAB；2ASK；误码率；目录一引言 (1)1.1 课程设计目的 (1)1.2 课程设计内容 (1)1.3课程设计要求 (1)二 2ASK调制与解调原理 (2)2.1 2ASK调制原理 (2)2.2 2ASK解调原理 (4)三设计步骤 (6)3.1 matlab的工作环境熟悉 (6)3.2 ASK调制电路分析 (8)四结束语 (20)参考文献 (21)一引言本课程设计主要是深入理解和掌握振幅通信系统的各个关键环节，包括调制、解调、滤波、传输、噪声对通信质量的影响等。

在数字信号处理实验课的基础上更加深入的掌握数字滤波器的设计原理及实现方法。

使我对系统各关键点的信号波形及频谱有深刻的认识。

1.1 课程设计目的（1）学习使用计算机建立通信系统仿真模型的基本方法及基本技能，学会利用仿真的手段对于实用通信系统的基本理论，基本算法进行实际验证。

（2）学习通信系统仿真软件MA TLAB的基本使用方法，学会使用这些软件解决实际系统出现的问题。

2ASK数字频带传输系统设计内容摘要：设计了以2ASK为调制方式的经济型数字频带传输系统；分析了系统组成，电路工作原理；详细阐述了系统各个模块的设计方案。

实验结果验证了该设计具有稳定性和合理性。

0 引言在现代数字通信系统中，频带传输系统的应用最为突出。

将原始的数字基带信号，经过频谱搬移，变换为适合在频带上传输的频带信号，传输这个信号的系统就称为频带传输系统。

在频带传输系统中，根据数字信号对载波不同参数的控制，形成不同的频带调制方法。

幅移键控法(ASK)的载波幅度是随着调制信号而变化的，其最简单的形式是，载波数字形式的调制信号在控制下通断，此时又可称作开关键控法(OOK)。

本设计中选择正弦波作为载波，用一个二进制基带信号对载波信号的振幅进行调制，载波在数字信号1或0的控制下通或断，在信号为l的状态载波接通，此时传输信道上有载波出现；在信号为0的状态下，载波被关断，此时传输信道上无载波传送，调制后的信号的频带宽度为二进制基带信号宽度的两倍，此调制称为二进制振幅键控信号(2ASK，Binary Amplitude Shift Keying)。

1 2ASK信号的算法 1．1 时域式中an=1或0，g(t)为脉冲形状，Ts为码元间隔，载波c(t)=COSωct。

当s(t)为矩形脉冲情况下，2ASK调制被称为开关键控OOK(on-off-key Control)，OOK信号用载波的通断(有无)来表示基带“1”码或“0”，如图1所示。

1．2 频域设S(t)频谱为S(ω)，S2AKS(t)频谱为：这说明，2ASK信号的频谱是将数字基带频谱中心搬移到载频处，带宽为基带带宽的两倍；又由可知，基带信号是由若干基本脉冲组成的，因而基带信号的带宽完全由基本脉冲带宽决定。

2ASK信号的带宽取决于基带基本脉冲的带宽，是基本脉冲带宽的两倍。

设矩形脉冲：由式(7)单个基本脉冲的功率谱如图2所示，其中码率Rs=1／Ts。

由图2可见，其各个零点满足：sin(ωTs／2)=0==>ωTs／2=πi，i≠0==>ω=2πiRs，i≠O，第一旁瓣峰值比主峰值约衰减14分贝。

2ASK传输系统及仿真 (System View)摘要由于数字基带信号频率十分低，在设计数字通信系统时一般采用带通传输的形式，为了使基带信号能以较高的频率发送给出去，需要对载波进行调制。

键控法是数字调制的常用方法之一，根据载波物理参数变化的不同，分为幅移键控(ASK)、频移键控(FSK)、相移键控(PSK)。

其中，幅移键控（Amplitude Shift Keying，简称ASK），又称为振幅键控，是一种通过改变载波信号的振幅，利用载波幅度的变化来传递数字信息的调制方法。

2ASK是一种原理简单的调制方式，具有技术简单、易于实现、但却易受外界噪声干扰的特点，由于该调制方式传输效率较低，故现已较少应用。

但是作为了解其他数字调制原理的基础，我们还是应该去了解2ASK传输系统的工作原理。

在实际应用当中，大型、复杂的系统直接实验是十分昂贵的，而通信系统设计研究是一项十分复杂的技术。

由于技术的复杂性，在现代通信技术中，越来越重视采用计算机仿真技术来进行系统分析和设计。

利用仿真，可以大大降低实验成本，因此在本设计中利用计算机仿真软件来设计2ASK传输系统。

关键词：振幅键控；ASK；2ASK；信道噪声；调制解调2ASK transmission system and simulation (System View)AbstractBecause the frequency of digital baseband signal is very low, the form of band-pass transmission is generally used in the design of digital communication system. In order to make baseband signal sent out at a higher frequency, the carrier needs to be modulated. Keying is one of the common methods of digital modulation. It can be divided into amplitude shift keying (ask), frequency shift keying (FSK) and phase shift keying (PSK) according to the different physical parameters of carrier. Among them, amplitude shift keying (ask), also known as amplitude keying, is a modulation method that transmits digital information by changing the amplitude of carrier signal and using the change of carrier amplitude. 2ASK is a simple modulation method, which has the characteristics of simple technology, easy implementation, but easy to be interfered by external noise. Because of its low transmission efficiency, it has been less used. However, as the basis of understanding other digital modulation principles, we should still understand the working principle of 2ASK transmission system.In practical application, large and complex system direct experiment is very expensive, and communication system design and research is a very complex technology. Due to the complexity of technology, in modern communication technology, more and more attention ispaid to the use of computer simulation technology for system analysis and design. Using simulation can greatly reduce the cost of experiment, so in this design, the computer simulation software is used to design the 2ASK transmission system.Keywords: Amplitude shift keying；ASK；2ASK；channel noise；modulation and demodulation目录1 前言 (1)1.1 本设计的目的、意义及应达到的技术要求 (1)1.2 本设计在国内外的发展概况及存在的问题 (2)1.3 本设计应解决的主要问题 (3)2本设计 (3)2.1设计原理 (3)2.1.1调制原理 (5)2.1.2解调原理 (6)2.2方案选择 (7)2.2.1设计过程 (8)2.2.1.1调制部分设计 (9)2.2.1.2解调部分设计 (11)2.2.2测试结果 (14)2.2.2.1调制部分 (14)2.2.2.2解调部分（非相干解调法） (15)2.2.2.3解调部分（相干解调法） (17)3结论 (19)参考文献 (21)致谢 (22)1 前言在数字通信中，数字信号的传输方式有两大类，分别是基带传输和带通传输。
