串联电抗器的参数选取原则有以下几种。 （1）当仅需要限制合闸涌流时，宜选用电抗率为0.1%—1%的电抗器。 （2）当母线短路容量不大于80倍电容器组额定容量时，涌流将不超过10倍电容器额定电流，由于10 倍以内的涌流不致对回路设备造成损害，因此可以不装设限制涌流的串联电抗器。 （3）根据GB-50027-2008，当并联电容器装置接入电网处的背景谐波为5次及以上时，宜取电抗率 4.5%—6%的串联电抗器。当并联电容器装置接入电网的背景谐波为3次及以上，宜取电抗率为12%的串 联电抗器，宜可采取4.5%—6%与12%2种电抗率组合。配电网一般考虑5次谐波，因此配电网大多采用 串联4.5%—6%电抗器的电容器组。
2021/3/18
2021/3/18
3、串联电抗器的参数选取原则 配电网的补偿电容器的主要作用是补偿基波无功电流，不承担滤波作用，电容器组只要不出现谐波谐
振和谐波严重放大，就可以基本保证电能质量及电网的安全运行，而串联电抗器是抑制谐波电流放大的 有效措施，但是由于串联电抗器其本质上是将系统整个的容性降低，影响到无功补偿的效果，所以串联 电抗器的参数应根据实际谐波进行选择。
并联电容器总容量确定以后，通常将电容器分成若干组再进行安装，分组原则主要是根据电压波动、负荷 变化 、电网背景谐波含量及设备技术条件等因素来确定。各分组电容器组投切时，不能发生谐振，同时要防 止谐波的严重放大。为了避开谐振点，电容器组设计之前，应测量或分析系统主要谐波含量，根据设计确定的 电抗率配置，按照谐振容量计算公式计算谐振容量，在设计分组容量时，避开谐振容量；电容器组在各种容量 组合投切时，均应能躲开谐振点。加大分组容量，减少组数是躲开谐振点的措施之一。分组电容器在不同组合 下投切，变压器各侧母线的任何一次谐波电压含量，均不应超过现行国家标准【电能质量-公用电网谐波】 GB/T 14549的规定。标准中规定的谐波电压限值详见表1。

电抗器和中性点设备的选择
电抗器的选择
1.额定电压和额定电流的选择
项目六 电气设备的选择 任务二 电气设备的选择
U N U Ns
I N I max
2.普通电抗器电抗百分数选择 电源至短路点的总电抗标幺值 X I B / I z
所需电抗器的电抗标么值 百分电抗
X k % X k
电抗器和中性点设备的选择
项目六 电气设备的选择 任务二 电气设备的选择
2.接地电阻的选择
（1）经高阻直接接地方式电阻的选择 U Ns U 1.05 电阻的额定电压 R 3 电阻值
R U Ns IR 3 103 U Ns KI C 3 103
电阻功率
PR
U Ns IR 3
（2）经单相配电变压器接地方式电阻的选择 电阻的额定电压应不小于变压器二次侧电压，一般选用110V或220V 。 电阻值
n
RN U Ns 3I d
U Ns 103 3U U R
电抗器和中性点设备的选择
项目六 电气设备的选择 任务二 电气设备的选择
3.接地变压器的选择
(1)安装在发电机或变压器中性点的单相接地变压器额定一次电压
U Nb U N
UN
UN－发电机或变压器额定一次线电压，kV。
(2)单相接地变压器额定容量
SN UN 1 U2 I2 I2 K 3Kn
(3)三相接地变压器额定容量 对于Z型或YNd接线三相接地变压器，若中性点接消弧线圈， 接地变压器容量 S Q S P
N x N r
对于Y/开口d接线接地变压器，若中性点接消弧线圈或电阻， 接地变压器容量
SN 3Qx / 3 SN 3P r /3
电抗器和中性点设备的选择

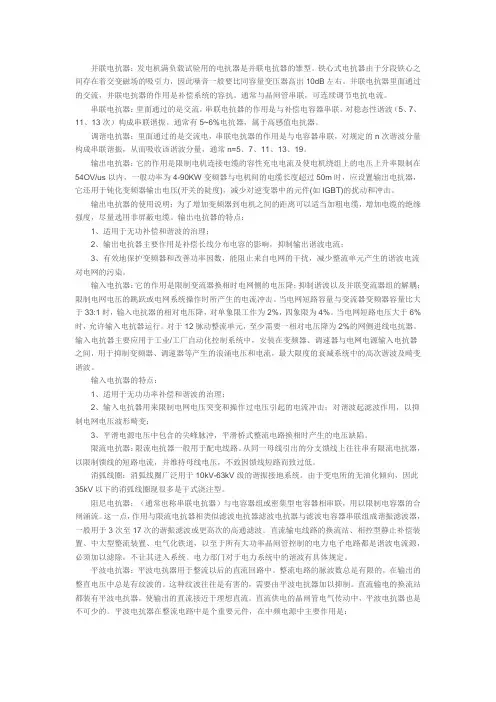

并联电抗器：发电机满负载试验用的电抗器是并联电抗器的雏型。

铁心式电抗器由于分段铁心之间存在着交变磁场的吸引力，因此噪音一般要比同容量变压器高出10dB左右。

并联电抗器里面通过的交流，并联电抗器的作用是补偿系统的容抗。

通常与晶闸管串联，可连续调节电抗电流。

串联电抗器：里面通过的是交流，串联电抗器的作用是与补偿电容器串联，对稳态性谐波（5、7、11、13次）构成串联谐振。

通常有5~6%电抗器，属于高感值电抗器。

调谐电抗器：里面通过的是交流电，串联电抗器的作用是与电容器串联，对规定的n次谐波分量构成串联谐振，从而吸收该谐波分量，通常n=5、7、11、13、19。

输出电抗器：它的作用是限制电机连接电缆的容性充电电流及使电机绕组上的电压上升率限制在54OV/us以内，一般功率为4-90KW变频器与电机间的电缆长度超过50m时，应设置输出电抗器，它还用于钝化变频器输出电压(开关的陡度)，减少对逆变器中的元件(如IGBT)的扰动和冲击。

输出电抗器的使用说明：为了增加变频器到电机之间的距离可以适当加粗电缆，增加电缆的绝缘强度，尽量选用非屏蔽电缆。

输出电抗器的特点：1、适用于无功补偿和谐波的治理；2、输出电抗器主要作用是补偿长线分布电容的影响，抑制输出谐波电流；3、有效地保护变频器和改善功率因数，能阻止来自电网的干扰，减少整流单元产生的谐波电流对电网的污染。

输入电抗器：它的作用是限制变流器换相时电网侧的电压降；抑制谐波以及并联变流器组的解耦；限制电网电压的跳跃或电网系统操作时所产生的电流冲击。

当电网短路容量与变流器变频器容量比大于33:1时，输入电抗器的相对电压降，对单象限工作为2%，四象限为4%。

当电网短路电压大于6%时，允许输入电抗器运行。

对于12脉动整流单元，至少需要一相对电压降为2%的网侧进线电抗器。

输入电抗器主要应用于工业/工厂自动化控制系统中，安装在变频器、调速器与电网电源输入电抗器之间，用于抑制变频器、调速器等产生的浪涌电压和电流，最大限度的衰减系统中的高次谐波及畸变谐波。

变频器电抗器作用和选用此种电抗器一般称之为滤波电抗器或谐波抑制电抗器，串在变频器的输入端。

1，用来限制电网电压突变和操作过电压引起的电流冲击，平滑电源电压中包含的尖峰脉冲，或平滑桥式整流电路换相时产生的电压缺陷，有效地爱护变频器和改善功率因数,2，阻挡来自电网的干扰，又能削减变频器整流部分产生的高次谐波对电网产生“污染”，有效防止干扰其他设备。

详细的选择还是根据变频器说明书上介绍的选择。

1、额定沟通电流的选择额定沟通电流是从发热方面设计电抗器的长期工作电流，同时应当考虑足够的高次谐波重量。

即输出电抗器实际流过的电流是变频器电机负载的输出电流。

2、电压降电压降是指50HZ时，对应实际额定电流时电抗器线圈两端的实际电压降。

通常选择电压降在4V~8V左右。

3、电感量的选择电抗器的额定电感量也是一个重要的参数！若电感量选择不合适，会直接影响额定电流下的电压降的变化，从而引起故障。

而电感量的大小取决于电抗器铁芯的截面积和线圈的匝数与气隙的调整。

输出电抗器电感量的选择是依据在额定频率范围内的电缆长度来确定，然后再依据电动机的实际额定电流来选择相应电感量要求下的铁芯截面积和导线截面积，才能确定实际电压降。

4、对应额定电流的电感量与电缆长度：电缆长度额定输出电流电感量300米100A 46μH200A 23μH250A 16μH300A 13μH600米100A 92μH200A 46μH250A 34μH300A 27μH抱负的电抗器在额定沟通电流及以下，电感量应保持不变，随着电流的增大，而电感量渐渐减小。

当额定电流大于2倍时，电感量减小到额定电感量的0.6倍。

当额定电流大于2.5倍时，电感量减小到额定电感量的0.5倍。

当额定电流大于4倍时，电感量减小到额定电感量的0.35倍。
