一、引言
泵与风机是工业生产中不可或缺的重要设备，广泛应用于各个领域。泵主要用于输送液体，风机主要用于输送气体。本课件将介绍泵与风机的原理、类型、性能参数、选型和应用等方面的知识，帮助大家更好地了解和掌握这两种设备。
二、泵的原理与类型
1.原理
泵的工作原理是通过旋转的叶轮或螺旋，使液体产生离心力，从而实现液体的输送。泵的叶轮或螺旋在电机的驱动下旋转，使液体在泵壳内产生压力差，从而将液体输送至需要的地方。
2.类型
(1)离心泵：利用离心力将液体输送出去的泵。离心泵具有结构简单、体积小、重量轻、运行稳定等优点，广泛应用于各种液体的输送。
(2)螺旋泵：利用螺旋的旋转将液体输送出去的泵。螺旋泵具有输送距离长、扬程高等特点，适用于输送粘度较高的液体。 泵与风机课件(3)
(3)柱塞泵：利用柱塞的往复运动产生压力差，实现液体的输送。柱塞泵具有输送压力高、流量调节方便等优点，适用于高压、小流量的液体输送。
(4)隔膜泵：利用隔膜的往复运动产生压力差，实现液体的输送。隔膜泵具有输送压力高、输送介质广泛等优点，适用于各种特殊工况的液体输送。
三、风机的原理与类型
1.原理
风机的工作原理是通过旋转的叶轮，使气体产生离心力，从而实现气体的输送。风机叶轮在电机的驱动下旋转，使气体在风机壳内产生压力差，从而将气体输送至需要的地方。
2.类型
(1)离心风机：利用离心力将气体输送出去的风机。离心风机具有结构简单、运行稳定、噪音低等优点，广泛应用于各种气体的输送。
(2)轴流风机：气体沿风机轴线方向流动的风机。轴流风机具有风量大、噪音低、结构紧凑等优点，适用于需要大流量、低压力的气体输送。 泵与风机课件(3)
(3)混流风机：介于离心风机和轴流风机之间，气体既有径向流动又有轴向流动的风机。混流风机具有结构紧凑、噪音低、风量适中等优点，适用于中等风量、中等压力的气体输送。
(4)鼓风机：利用高速旋转的叶轮，将气体压缩后输送出去的风机。鼓风机具有输送气体压力高、风量大的优点，适用于需要高压、大风量的气体输送。
齿轮泵的工作与原理课件
齿轮泵是一种通过齿轮的旋转来产生液体流动的泵。其工作原理基于齿轮在泵体内的旋转，从而改变泵腔内的容积，使液体被吸入和排出。
齿轮泵由泵体、齿轮和轴承组成。其工作过程可以分为吸入阶段和排出阶段两个阶段。
1. 吸入阶段：
a. 泵体内产生的真空吸引齿轮旋转；
b. 吸入孔打开，液体从吸入孔进入到泵体内；
c. 齿轮旋转推动液体向泵体内移动，逐渐填充整个泵腔；
d. 当齿轮齿槽移动到吸入孔位置时，液体被吸入至泵腔。
2. 排出阶段：
a. 齿轮继续旋转，液体被推入至排出孔；
b. 排出孔打开，液体从排出孔流出；
c. 齿轮的齿槽继续移动，将剩余液体排出泵体；
d. 齿轮再次回到吸入孔位置，准备吸入新的液体。
通过这样的工作循环，齿轮泵能够不间断地将液体从吸入口吸入并排出至出口，从而实现液体的输送。
齿轮泵的优点包括结构简单、体积小、流量稳定等。然而，由于齿轮与泵体之间的间隙，其密封性较差，可能会有一定的泄漏现象。因此，在某些情况下，需根据具体要求选择适合的密封材料和密封方式。
总的来说，齿轮泵通过齿轮的旋转来改变泵腔内的容积，从而吸入和排出液体。其工作原理简明清晰，广泛应用于各种工况下的液体输送。
自吸泵工作原理培训课件
自吸泵工作原理培训课件
自吸泵是一种常见的工业设备，它在许多领域中都有广泛的应用。本文将介绍自吸泵的工作原理，并解释其在工业生产中的重要性。
一、自吸泵的定义和分类
自吸泵是一种能够在无液体供给或液位低于泵轴心线时，通过自身负压吸入液体并将其输送出去的泵。根据其结构和工作原理的不同，自吸泵可以分为离心式自吸泵和涡流式自吸泵。
二、离心式自吸泵的工作原理
离心式自吸泵是一种利用离心力将液体吸入并输送出去的泵。其工作原理如下：
1. 泵体结构
离心式自吸泵由泵体、叶轮、轴承和密封装置等组成。泵体内部设有吸液室和压液室，两者之间通过叶轮连接。
2. 吸液过程
当泵开始工作时，叶轮高速旋转，产生离心力。在离心力的作用下，液体被吸入吸液室。同时，吸液室的压力降低，形成负压区域。
3. 输送液体
在负压的作用下，液体从吸液室进入压液室。当液体进入压液室后，叶轮的旋转将其推向出口，完成液体的输送过程。
三、涡流式自吸泵的工作原理
涡流式自吸泵是一种通过涡流效应将液体吸入并输送出去的泵。其工作原理如下： 1. 泵体结构
涡流式自吸泵由泵体、叶轮、导流器和密封装置等组成。泵体内部设有吸液室和压液室，两者之间通过叶轮和导流器连接。
2. 吸液过程
当泵开始工作时，叶轮高速旋转，产生涡流效应。涡流效应会将液体吸入吸液室，并形成负压区域。
3. 输送液体
在负压的作用下，液体从吸液室进入压液室。当液体进入压液室后，叶轮的旋转将其推向出口，完成液体的输送过程。
四、自吸泵在工业生产中的应用
自吸泵在工业生产中有着广泛的应用。以下是一些常见的应用领域：
1. 污水处理
自吸泵可以将污水从低处抽取并输送到处理设备中，用于污水处理过程中的排放、搅拌和输送等工作。
2. 石油化工
自吸泵在石油化工行业中用于输送原油、炼油产品和化工液体等，保证生产过程的顺利进行。
3. 农业灌溉
自吸泵可以从水源中抽取水并输送到农田中，用于农业灌溉和排水系统。

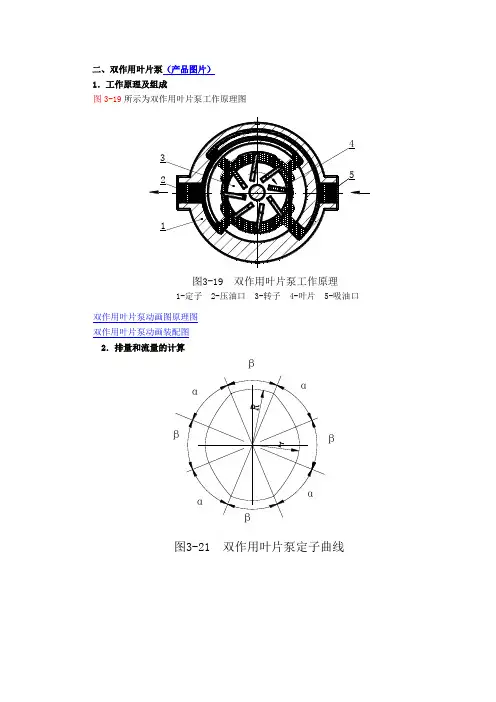

二、双作用叶片泵（产品图片）
1．工作原理及组成
图3-19所示为双作用叶片泵工作原理图
图3-19 双作用叶片泵工作原理1-定子 2-压油口 3-转子 4-叶片 5-吸油口45321
双作用叶片泵动画图原理图
双作用叶片泵动画装配图
2．排量和流量的计算
图3-21 双作用叶片泵定子曲线rRααααββββ
AAA-A图3-23 一种叶片底部通压力油的配流盘结构ecbdadba
AAA-A图3-24 叶片根部通油的另一种配流盘结构dbcffebd
三、单作用叶片泵（产品图片）
1．工作原理及组成
单作用叶片泵工作原理如图3-25所示。
e图3-25 单作用叶片泵工作原理1-压油口 2-转子 3-定子 4-叶片 5-吸油口12345
图3-25 单作用叶片泵工作原理
1－压油口 2－转子 3－定子 4－叶片 5－吸油口
RR+eR-ee12图3-26 单作用叶片泵排量计算简图
l切向惯性力离心力(a)ω(b)高压腔配油口叶片底部通油槽低压腔图3-27 叶片泵的转子与配流盘a)b)转子 配流盘
图3-27 叶片泵的转子与配流盘
a－转子 b－配流盘
