蜂鸣器演奏

  • 格式：doc
  • 大小：38.50 KB
  • 文档页数：7

蜂鸣器演奏1、注意把sbit sound=P1^4中的P1^4换成单片机对应的蜂鸣器接口2、此程序略简陋，可用于应急使用3、程序来源网络，曲调转换为本人编辑生日快乐#include<reg52.h>sbit sound=P1^4;unsigned int C;#define a1 784#define a2 880#define a3 988#define a4 1046#define a5 1175#define a6 1318#define a7 1397#define a8 1568void delay(){unsigned char i,j;for(i=0;i<250;i++)for(j=0;j<250;j++);}void main(void){unsigned char i,j;unsigned int code f[]={a1,a1,a2,a1,a4,a3,a1,a1,a2,a1,a5,a3,a1,a1,a8,a6,a4,a3,a2,a7,a7,a6,a4,a5,a4,0xff};unsigned char code JP[ ]={2,2,3,3,3,4,2,2,3,3,3,4,2,2,3,3,3,3,3,2,2,3,3,3,4,};EA=1;ET0=1;TMOD=0x00;while(1){i=0;while(f[i]!=0xff){C=460830/f[i];TH0=(8192-C)/32;TL0=(8192-C)%32;TR0=1;for(j=0;j<JP[i];j++)delay();TR0=0;i++;}}}void Time0(void ) interrupt 1{sound=!sound;TH0=(8192-C)/32;TL0=(8192-C)%32;}最炫民族风#include<reg52.h>sbit sound=P1^4;unsigned int C;#define a0 330#define a1 392#define a2 440#define a3 494#define a4 523#define a5 587#define a6 659#define a7 698#define a8 784#define a9 880void delay(){unsigned char i,j;for(i=0;i<250;i++)for(j=0;j<250;j++);}void main(void){unsigned char i,j;unsigned int code f[]={a2,a2,a1,a2,a4,a5,a6,a4,a5,a6,a2,a9,a9,a8,a5,a6,a4,a5,a6,a4,a2,a2,a4,a5,a1,a1,a6,a8,a6,a5,a4,a2,a4,a5,a6,a5,a4,a1,a0,a2,a2,a2,a1,a2,a4,a5,a6,a4,a5,a6,a2,a9,a9,a8,a5,a6,a4,a5,a6,a4,a2,a2,a4,a5,a1,a1,a6,a8,a6,a5,a4,a4,a2,a4,a5,a6,a8,a6,a6,a8,a9,0xff};unsigned char code JP[ ]={2,1,1,2,2,1,1,1,1,3,1,1,1,1,1,1,1,1,4,1,1,1,1,2,1,1,1,1,1,1,3,1,1,1,1,1,1,1,1,5,2,1,1,2,2,1,1,1,1,3,1,1,1,1,1,1,1,1,4,1,1,1,1,2,1,1,1,1,1,1,3,1,1,1,1,1,1,1,1,1,6,};EA=1;ET0=1;TMOD=0x00;while(1){i=0;while(f[i]!=0xff){C=460830/f[i];TH0=(8192-C)/32;TL0=(8192-C)%32;TR0=1;for(j=0;j<JP[i];j++)delay();TR0=0;i++;}}}void Time0(void ) interrupt 1{sound=!sound;TH0=(8192-C)/32;TL0=(8192-C)%32;}茉莉花#include<reg52.h>sbit sound=P1^4;unsigned int C;#define a 523#define b 587#define c 659#define d 698#define e 784#define m 880#define g 988#define h 1046#define k 392#define l 440void delay(){unsigned char i,j;for(i=0;i<250;i++)for(j=0;j<250;j++);}void main(void){unsigned char i,j;unsigned int code f[]={c,c,e,m,h,h,m,e,e,m,e,c,c,e,m,h,h,m,e,e,m,e,e,e,e,c,e,m,m,e,e,c,b,c,e,c,b,a,a,b,a,c,b,a,c,b,c,e,m,h,e,b,c,e,b,c,a,l,k,l,a,b,c,a,b,a,l,k,0xff};unsigned char code JP[ ]={2,1,1,1,1,1,1,2,1,1,4,2,1,1,1,1,1,1,2,1,1,4,2,2,2,1,1,2,1,1,4,2,1,1,2,1,1,2,1,1,4,1,1,1,1,3,2,2,1,1,4,2,1,1,1,1,1,1,4,2,2,4,2,1,1,1,1,6,};EA=1;ET0=1;TMOD=0x00;while(1){i=0;while(f[i]!=0xff){C=460830/f[i];TH0=(8192-C)/32;TL0=(8192-C)%32;TR0=1;for(j=0;j<JP[i];j++)delay();TR0=0;i++;}}}void Time0(void ) interrupt 1{sound=!sound;TH0=(8192-C)/32;TL0=(8192-C)%32;}菊花台#include<reg52.h>sbit sound=P1^4;unsigned int C;#define a0 392#define a1 440#define a2 523#define a3 587#define a4 659#define a5 784#define a6 880#define a7 988#define a8 1046#define a9 1175#define a10 1318void delay(){unsigned char i,j;for(i=0;i<250;i++)for(j=0;j<250;j++);}void main(void){unsigned char i,j;unsigned int code f[]={a4,a4,a3,a4,a4,a5,a4,a3,a4,a2,a2,a3,a4,a5,a4,a3,a3,a2,a3,a4,a5,a6,a5,a6,a5,a5,a4,a5,a0,a4,a3,a4,a5,a4,a3,a3,a3,a2,a3,a4,a4,a3,a4,a4,a5,a4,a3,a4,a2,a2,a3,a4,a5,a4,a3,a3,a2,a3,a4,a5,a6,a5,a6,a5,a5,a4,a5,a0,a4,a3,a4,a5,a4,a3,a3,a2,a2,a3,a4,a4,a5,a6,a6,a10,a9,a8,a8,a6,a5,a6,a5,a4,a3,a2,a1,a2,a3,a3,a2,a4,a2,a3,a4,a4,a5,a6,a6,a10,a9,a8,a8,a9,a8,a5,a5,a4,a7,a8,a2,a3,a4,a3,a2,0xff};unsigned char code JP[ ]={2,1,1,3,1,1,1,1,3,2,1,1,1,1,3,2,1,1,3,2,1,1,3,1,1,1,1,3,1,2,1,1,2,1,1,2,1,1,3,2,1,1,3,1,1,1,1,3,2,1,1,1,1,3,2,1,1,3,2,1,1,3,1,1,1,1,3,1,2,1,1,2,1,1,1,5,1,1,3,1,1,3,1,1,1,1,1,1,3,1,1,1,1,3,1,1,3,1,1,2,1,1,3,1,1,3,1,1,1,1,1,1,5,2,1,1,1,1,1,1,4,4,5,};EA=1;ET0=1;TMOD=0x00;while(1){i=0;while(f[i]!=0xff){C=460830/f[i];TH0=(8192-C)/32;TL0=(8192-C)%32;TR0=1;for(j=0;j<JP[i];j++)delay();TR0=0;i++;}}}void Time0(void ) interrupt 1{sound=!sound;TH0=(8192-C)/32;TL0=(8192-C)%32;}。

合集下载

Arduino入门笔记（4）：用蜂鸣器演奏音乐并配有LED闪烁

Arduino入门笔记（4）：用蜂鸣器演奏音乐并配有LED闪烁

Arduino⼊门笔记（4）：⽤蜂鸣器演奏⾳乐并配有LED闪烁转载请注明：@⼩五义欢迎加⼊讨论群 64770604⼀、本次实验所需器材1、Arduino板 https:///item.htm?spm=a1z10.5-c-s.w4002-158********.16.AtgoEm&id=5450933403952、⽆源蜂鸣器：⼀种⼀体化结构的电⼦讯响器，分为有源蜂鸣器与⽆源蜂鸣器。

这⾥的“源”不是指电源，⽽是指震荡源，有源蜂鸣器内部带震荡源，所以只要⼀通电就会响，⽽⽆源内部不带震荡源，所以如果仅⽤直流信号⽆法令其鸣叫，必须⽤2K-5K的⽅波去驱动它。

从外观上看，两种蜂鸣器区别不⼤，但将两种蜂鸣器的引脚都朝上放置时，可以看出有绿⾊电路板的⼀种是⽆源蜂鸣器，没有电路板⽽⽤⿊胶封闭的⼀种是有源蜂鸣器。

如图：3、LED：⼀个4、杜邦线：若⼲5、⾯包板：⼀个⼆、⽆源蜂鸣器发声实验通过上⽹查询参数，得到其⼯作电压为5V，和arduino控制板数字端⼝输出电压⼀致，所以不需要接电阻，于是其与arduino的布线图和原理图如下：把下⾯的代码上传到arduino控制板上：int tonepin=6;//设置控制蜂鸣器的数字6脚void setup(){pinMode(tonepin,OUTPUT);//设置数字IO脚模式，OUTPUT为输出}void loop(){unsigned char i,j;while(1){for(i=0;i<80;i++)//输出⼀个频率的声⾳{digitalWrite(tonepin,HIGH);//发声⾳delay(1);//延时1msdigitalWrite(tonepin,LOW);//不发声⾳delay(1);//延时ms}for(i=0;i<100;i++)//输出另⼀个频率的声⾳,这⾥的100与前⾯的80⼀样，⽤来控制频率，可以⾃⼰调节{digitalWrite(tonepin,HIGH);delay(2);digitalWrite(tonepin,LOW);delay(2);}}}从上⾯的代码可以看出，for语句中的80、100控制了频率，delay控制了时长，类似与⾳乐中的节拍。

单片机课程设计报告(利用蜂鸣器播放音乐)

单片机课程设计报告(利用蜂鸣器播放音乐)

课程设计：嵌入式系统应用题目名称：利用蜂鸣器实现音乐播放功能姓名：学号：班级：完成时间：1设计的任务设计内容：动手焊接一个51单片机设计目标：利用单片机上的蜂鸣器实现音乐播放功能2 设计的过程2.1 基本结构1.STC89C52RC在本次的试验中采用了STC89C52RC单片机，STC89C52RC单片机是宏晶科技推出的新一代高速/低功耗/超强抗干扰的单片机，指令代码完全兼容传统8051单片机，12时钟/机器周期，工作电压：5.5V～3.3V（5V单片机）/3.8V～2.0V（3V单片机），工作频率范围：0～40MHz，相当于普通8051的0～80MHz，实际工作频率可达48MHz，用户应用程序空间为8K字节。

（STC89C52RC引脚图）STC89C52RC单片机的工作模式：（1）典型功耗<0.1μA,可由外部中断唤醒，中断返回后，继续执行原程序（2）空闲模式：典型功耗2mA（3）正常工作模式：典型功耗4Ma～7mA（4）唤醒，适用于水表、气表等电池供电系统及便携设备2.蜂鸣器及其工作原理：蜂鸣器按其结构分主要分为压电式蜂鸣器和电磁式蜂鸣器两种类型。

电磁式蜂鸣器由振荡器、电磁线圈、磁铁、振动膜片及外壳等组成。

接通电源后，振荡器产生的音频信号电流通过电磁线圈，使电磁线圈产生磁场，振动膜片在电磁线圈和磁铁的相互作用下，周期性地振动发声。

本实验采用的是电磁式蜂鸣器。

蜂鸣器按其是否带有信号源又分为有源和无源两种类型。

有源蜂鸣器只需要在其供电端加上额定直流电压，其内部的震荡器就可以产生固定频率的信号，驱动蜂鸣器发出声音。

无源蜂鸣器可以理解成与喇叭一样，需要在其供电端上加上高低不断变化的电信号才可以驱动发出声音。

本实验采用的是有源蜂鸣器。

（蜂鸣器与单片机连接电路图）2.2 软件设计过程1.蜂鸣器发声原理本实验由于采用有源蜂鸣器，只需将引脚端口P3^4清零，蜂鸣器即可发声；P3^4置位，蜂鸣器停止发声。

Arduino控制蜂鸣器播放音乐设计说明书

Arduino控制蜂鸣器播放音乐设计说明书

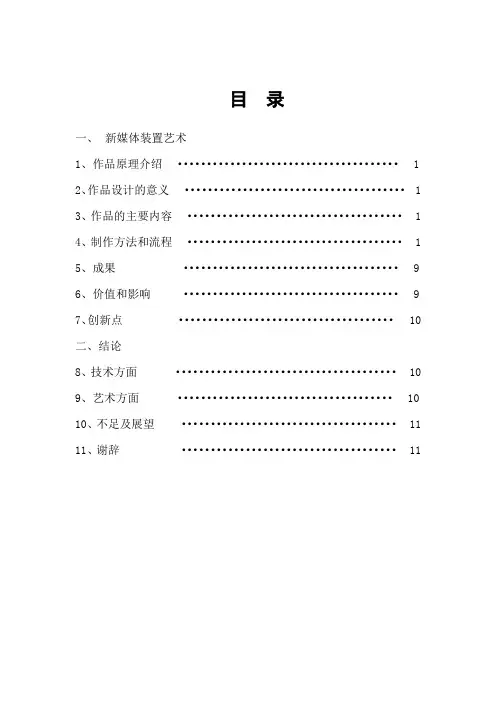

目录一、新媒体装置艺术1、作品原理介绍 (1)2、作品设计的意义 (1)3、作品的主要内容 (1)4、制作方法和流程 (1)5、成果 (9)6、价值和影响 (9)7、创新点 (10)二、结论8、技术方面 (10)9、艺术方面 (10)10、不足及展望 (11)11、谢辞 (11)设计说明书一、作品原理介绍：能感应到物体靠近并且低于50CM时，蜂鸣器发出音乐，并且小灯泡随着音乐节奏变化。

二、作品设计意义：将它应用到图书馆或者购物的地方，当人们靠近的时间能只能朗读出这一栏或者这一块区域有什么东西，能够更加让人们更快速的找到自己需要的东西，很大程度上节约的时间! 也可以应用到车上，当开车的人快要和前面或者后面的物体撞上的时候，会发出声音来提醒你，从而给生命和财产加上保护套。

三、作品主要内容：1、Arduino控制蜂鸣器播放音乐、小灯泡。

2、小灯泡跟随蜂鸣器的音乐节奏变化。

3、当物体离超声波低于50CM时发出指令，控制蜂鸣器、小灯泡。

四、制作方法和流程：adruino uno一块（其他Arduino板子也可，注意引脚就行），面保线若干条，蜂鸣器或小喇叭一个。

原理：首先讲下简单的乐理知识，知道音乐是怎么演奏出来的自然就可以通过代码来进行编排了。

1.演奏单音符的原理一首音乐由若干音符组成，每一个音符唯一对应一个频率。

如果我们知道了音符相对应的频率，再让 Arduino 按照这个频率输出到蜂鸣器或喇叭，蜂鸣器或喇叭就会发出相应频率下的声音。

Arduino官方网站给出了不同音符对应的不同频率的头文件，具体请见下文介绍。

2.音符演奏的持续时间每个音符都会播放一定的时间，这样才能构成一首优美的曲子，而不是每个音符都播放一样长的时间。

如何确定每个音符演奏的单位时间呢？我们知道，音符节奏分为1拍、1/2拍、1/4拍、1/8拍等等，我们规定一拍音符的时间为1；半拍为0.5；1/4拍为0.25；1/8拍为0.125……，所以我们可以为每个音符赋予这样的拍子播放出来，音乐就成了。

51单片机蜂鸣器播放音乐代码

51单片机蜂鸣器播放音乐代码

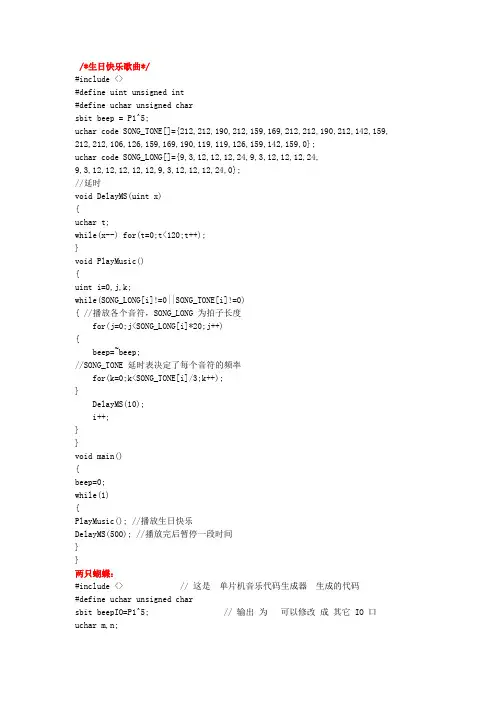

/*生日快乐歌曲*/#include <>#define uint unsigned int#define uchar unsigned charsbit beep = P1^5;uchar code SONG_TONE[]={212,212,190,212,159,169,212,212,190,212,142,159, 212,212,106,126,159,169,190,119,119,126,159,142,159,0};uchar code SONG_LONG[]={9,3,12,12,12,24,9,3,12,12,12,24,9,3,12,12,12,12,12,9,3,12,12,12,24,0};//延时void DelayMS(uint x){uchar t;while(x--) for(t=0;t<120;t++);}void PlayMusic(){uint i=0,j,k;while(SONG_LONG[i]!=0||SONG_TONE[i]!=0){ //播放各个音符，SONG_LONG 为拍子长度for(j=0;j<SONG_LONG[i]*20;j++){beep=~beep;//SONG_TONE 延时表决定了每个音符的频率for(k=0;k<SONG_TONE[i]/3;k++);}DelayMS(10);i++;}}void main(){beep=0;while(1){PlayMusic(); //播放生日快乐DelayMS(500); //播放完后暂停一段时间}}两只蝴蝶：#include <> // 这是单片机音乐代码生成器生成的代码#define uchar unsigned charsbit beepIO=P1^5; // 输出为可以修改成其它 IO 口uchar m,n;uchar code T[49][2]={{0,0},{0xF8,0x8B},{0xF8,0xF2},{0xF9,0x5B},{0xF9,0xB7},{0xFA,0x14},{0xFA,0x66},{0xFA,0 xB9},{0xFB,0x03},{0xFB,0x4A},{0xFB,0x8F},{0xFB,0xCF},{0xFC,0x0B},{0xFC,0x43},{0xFC,0x78},{0xFC,0xAB},{0xFC,0xDB},{0xFD,0x08},{0xFD,0x33},{0xFD,0 x5B},{0xFD,0x81},{0xFD,0xA5},{0xFD,0xC7},{0xFD,0xE7},{0xFE,0x05},{0xFE,0x21},{0xFE,0x3C},{0xFE,0x55},{0xFE,0x6D},{0xFE,0x84},{0xFE,0x99},{0xFE,0 xAD},{0xFE,0xC0},{0xFE,0x02},{0xFE,0xE3},{0xFE,0xF3},{0xFF,0x02},{0xFF,0x10},{0xFF,0x1D},{0xFF,0x2A},{0xFF,0x36},{0xFF,0x42},{0xFF,0x4C},{0xFF,0 x56},{0xFF,0x60},{0xFF,0x69},{0xFF,0x71},{0xFF,0x79},{0xFF,0x81}};uchar code music[][2]={{0,4},{23,4},{21,4},{23,16},{23,4},{21,4},{23,4},{21,4},{19,16},{16,4},{19,4},{21,8}, {21,4},{23,4},{21,4},{19,4},{16,4},{19,4},{14,24},{23,4},{21,4},{23,16},{23,4},{21,4},{23,4},{21,4},{19,24},{16,4},{19,4},{21,8}, {21,4},{23,4},{21,4},{19,4},{16,4},{19,4},{21,24},{23,4},{21,4},{23,16},{23,4},{21,4},{23,4},{21,4},{19,16},{16,4},{19,4},{21,8}, {21,4},{23,4},{21,4},{19,4},{16,4},{19,4},{14,24},{23,4},{26,4},{26,16},{26,4},{28,4},{26,4},{23,24},{21,4},{23,4},{21,8},{21,4}, {23,4},{21,4},{19,4},{16,4},{16,2},{19,2},{19,24},{0,20},{26,4},{26,4},{28,4},{31,4},{30,4},{30,4},{28,4},{23,4},{21,4},{21,4},{23,16},{ 0,4},{23,4},{23,4},{26,4},{28,8},{28,12},{16,4},{23,4},{21,4},{21,24},{23,4},{26,4},{26,4},{23,4},{26,8},{0,4},{31,8},{30,4},{28,4},{30,4},{2 3,8},{0,4},{28,4},{28,4},{30,4},{28,4},{26,4},{23,4},{21,8},{23,4},{21,4},{23,4 },{26,16},{0xFF,0xFF}};void delay(uchar p){uchar i,j;for(;p>0;p--)for(i=181;i>0;i--)for(j=181;j>0;j--);}void pause(){uchar i,j;for(i=150;i>0;i--)for(j=150;j>0;j--);}void T0_int() interrupt 1{beepIO=!beepIO;TH0=T[m][0]; TL0=T[m][1];}void main()uchar i=0;TMOD=0x01; EA=1; ET0=1;while(1){m=music[i][0];n=music[i][1];if(m==0x00){TR0=0;delay(n);i++;}else if(m==0xFF){TR0=0;delay(30);i=0;}else if(m==music[i+1][0]){TR0=1;delay(n);TR0=0;pause();i++;}else{TR0=1;delay(n);i++;}}}祝你平安：#include ""unsigned char Count;sbit _Speak =P1^5 ;unsigned char code SONG[] ={ //祝你平安0x26,0x20,0x20,0x20,0x20,0x20,0x26,0x10,0x20,0x10,0x20,0x80,0x26,0x20,0x30,0x20 ,0x30,0x20,0x39,0x10,0x30,0x10,0x30,0x80,0x26,0x20,0x20,0x20,0x20,0x20,0x1c,0x20 ,0x20,0x80,0x2b,0x20,0x26,0x20,0x20,0x20,0x2b,0x10,0x26,0x10,0x2b,0x80,0x26,0x20 ,0x30,0x20,0x30,0x20,0x39,0x10,0x26,0x10,0x26,0x60,0x40,0x10,0x39,0x10,0x26,0x20 ,0x30,0x20,0x30,0x20,0x39,0x10,0x26,0x10,0x26,0x80,0x26,0x20,0x2b,0x10,0x2b,0x10 ,0x2b,0x20,0x30,0x10,0x39,0x10,0x26,0x10,0x2b,0x10,0x2b,0x20,0x2b,0x40,0x40,0x20 ,0x20,0x10,0x20,0x10,0x2b,0x10,0x26,0x30,0x30,0x80,0x18,0x20,0x18,0x20,0x26,0x20 ,0x20,0x20,0x20,0x40,0x26,0x20,0x2b,0x20,0x30,0x20,0x30,0x20,0x1c,0x20,0x20,0x20 ,0x20,0x80,0x1c,0x20,0x1c,0x20,0x1c,0x20,0x30,0x20,0x30,0x60,0x39,0x10,0x30,0x10 ,0x20,0x20,0x2b,0x10,0x26,0x10,0x2b,0x10,0x26,0x10,0x26,0x10,0x2b,0x10,0x2b,0x80 ,0x18,0x20,0x18,0x20,0x26,0x20,0x20,0x20,0x20,0x60,0x26,0x10,0x2b,0x20,0x30,0x20 ,0x30,0x20,0x1c,0x20,0x20,0x20,0x20,0x80,0x26,0x20,0x30,0x10,0x30,0x10,0x30,0x200x39,0x20,0x26,0x10,0x2b,0x10,0x2b,0x20,0x2b,0x40,0x40,0x10,0x40,0x10,0x20,0x10 ,0x20,0x10,0x2b,0x10,0x26,0x30,0x30,0x80,0x00};void Time0_Init(){TMOD = 0x01;IE = 0x82;TH0 = 0xD8;TL0 = 0xEF; //12MZ晶振，10ms}void Time0_Int() interrupt 1{TH0 = 0xD8;TL0 = 0xEF;Count++; //长度加1}/*-------------------------------------------------功能:1MS延时子程序-------------------------------------------------*/void Delay_xMs(unsigned int x){unsigned int i,j;for( i =0;i < x;i++ ){for( j =0;j<3;j++ );}}void Play_Song(unsigned char i){unsigned char Temp1,Temp2;unsigned int Addr;Count = 0; //中断计数器清0Addr = i * 217;while(1){Temp1 = SONG[Addr++];if ( Temp1 == 0xFF ) //休止符{TR0 = 0;Delay_xMs(100);}else if ( Temp1 == 0x00 ) //歌曲结束符{return;}else{Temp2 = SONG[Addr++];TR0 = 1;while(1){_Speak = ~_Speak;Delay_xMs(Temp1);if ( Temp2 == Count ){Count = 0;break;}}}}}/*-------------------------------------------------功能:主程序-------------------------------------------------*/ void main(){Time0_Init(); //定时器0中断初始化while(1){Play_Song(0); //播放}}。
