电火花线切割加工

数控电火花线切割加工数控电火花线切割加工技术（简称EDM）是一种高精度加工技术。

从1970年代开始，欧美等国家就开始大规模应用EDM技术进行制造业的加工，尤其是钢模等工具的加工领域。

随着科学技术的迅速发展，EDM加工技术在国内的发展越来越迅猛。

本文将深入探讨EDM加工技术的基本原理、加工特点和应用领域。

一、EDM加工技术的原理EDM加工技术是一种利用电火花的放电原理进行加工的技术。

该技术是通过在工件表面上形成一个电火花放电区域，然后通过电极在工件上移动，从而以放电所破坏的任何材料为导向面进行放电加工。

其基本原理就是用铜电极和工件之间的电场来产生放电，以达到材料加工的效果。

二、EDM加工技术的特点1、高精度EDM加工技术具有非常高的加工精度。

最小加工精度可以达到几微米。

这种精度的实现主要得益于电极和工件之间的放电距离非常短，因此实现了高精度加工。

2、适用性广EDM加工技术是一种非接触式加工技术，不会产生机械性变形，还可以对材料进行无需透过的加工。

这种特点使得EDM加工技术被广泛应用于制造业的各个领域，如钢模、微孔加工、局部加热、特种材料加工等领域。

3、加工效率高EDM加工技术擅长处理小型工件，能够以高速度进行加工，并且适合加工硬度较高的材料。

其加工速度比传统加工方式快数倍。

同时，EDM加工技术还可以实现多种复杂形状的加工。

三、EDM加工技术的应用1、模具加工在模具的制造过程中，EDM加工技术几乎不可或缺。

在制造钢模等高精度模具时，人们越来越依赖EDM加工技术来提高高精度模具的生产效率和质量。

例如EDM加工技术可以用来制造汽车制动器，轮胎、零部件等。

2、微孔加工EDM加工技术在微细加工领域也具有潜力，可以用来加工出各类细小的孔洞和小圆形孔，例如墨盒的喷嘴孔、医疗器械的药孔等。

3、局部加热EDM在融合、碳化、钎焊和热处理等领域中，可充当局部加热剂，并被广泛地应用。

四、EDM加工技术发展趋势随着科学技术的不断发展，EDM加工技术还有很多的发展方向和潜力。

电火花线切割加工分类
电火花线切割加工是现今金属加工行业中最具有代表性的一种加工方式，广泛应用于航空、航天、汽车、模具和医疗等领域。

本文将介绍电火花线切割加工的分类。

一、按加工材料分类
1. 金属电火花线切割加工：主要是对金属材料进行切割，如钢铁、铜、铝、锡等。

2. 非金属电火花线切割加工：主要是对非金属材料进行切割，如陶瓷、石材、玻璃等。

二、按加工对象分类
1. 平面电火花线切割加工：对平面材料进行切割，如板材、薄板等。

2. 立体电火花线切割加工：对立体材料进行切割，如金属零件、模具、钢铁结构件等。

三、按电极分类
1. 金属电极电火花线切割加工：金属电极通常用铜或铜合金制造，适用于对金属材料进行切割。

2. 非金属电极电火花线切割加工：非金属电极通常用纯碳或钨钢制造，适用于对非金属材料进行切割。

四、按切割方式分类
1. 直线电火花线切割加工：主要针对直线切割，如同轴孔、槽等。

2. 非直线电火花线切割加工：主要针对非直线切割，如曲线、圆弧等。

以上就是电火花线切割加工的分类，不同的分类方式适用于不同的加工需求，可以根据实际情况进行选择。

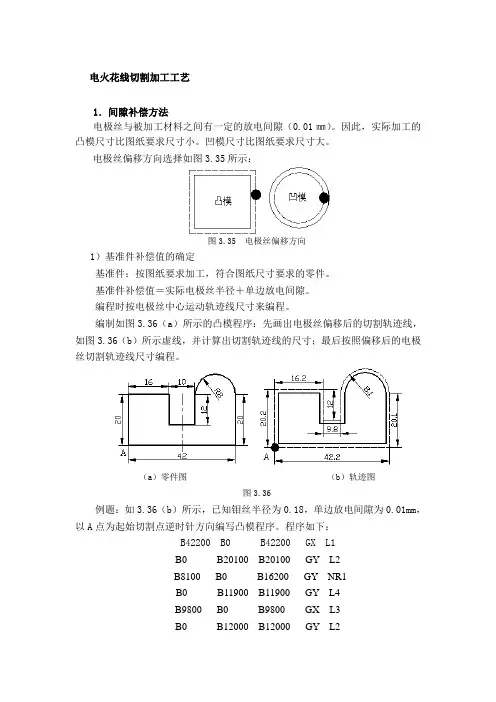

电火花线切割加工工艺1．间隙补偿方法电极丝与被加工材料之间有一定的放电间隙（0.01㎜）。

因此，实际加工的凸模尺寸比图纸要求尺寸小。

凹模尺寸比图纸要求尺寸大。

电极丝偏移方向选择如图3.35所示：图3.35 电极丝偏移方向1）基准件补偿值的确定基准件：按图纸要求加工，符合图纸尺寸要求的零件。

基准件补偿值＝实际电极丝半径＋单边放电间隙。

编程时按电极丝中心运动轨迹线尺寸来编程。

编制如图3.36（a）所示的凸模程序：先画出电极丝偏移后的切割轨迹线，如图3.36（b）所示虚线，并计算出切割轨迹线的尺寸；最后按照偏移后的电极丝切割轨迹线尺寸编程。

（a）零件图（b）轨迹图图3.36例题：如3.36（b）所示，已知钼丝半径为0.18，单边放电间隙为0.01mm，以A点为起始切割点逆时针方向编写凸模程序。

程序如下：B42200 B0 B42200 GX L1B0 B20100 B20100 GY L2B8100 B0 B16200 GY NR1B0 B11900 B11900 GY L4B9800 B0 B9800 GX L3B0 B12000 B12000 GY L2B16200 B0 B16200 GX L3B0 B20200 B20200 GY L42）配合件补偿值确定：配合件：与基准件按一定的间隙配合的零件。

配合件补偿值＝基准件补偿值－单边配合间隙2．正确选取引入、引出线位置和切割方向1）．起始切割点（引入线的终点）的确定起始切割点的选择原则如下：（1）当切割工件各表面粗糙度要求不一致时，应在较粗糙的面上选择起始切割点。

（2）当切割工件各表面粗糙度要求相同时，首选图样上直线与直线的交点，其次是选择直线与圆弧的交点和圆弧与圆弧的交点。

（3）当工件各面粗糙度相同时，又没有相交面，起始切割点应选择在钳工容易修复的凸出部位。

（4）避免将起始切割点选择在应力集中的夹角处，以防止造成断丝、短路等故障。

2）引入、引出线位置与切割路线的确定一般原则是使工件与其夹持部位分离的切割段安排在总的切割程序末端。

电火花线切割加工的原理电火花线切割加工是一种特殊的加工方法，常用于金属材料的切割、模具加工等领域。

其原理是利用电火花放电的高能量，将金属材料上的一小点加热到熔化或汽化的温度，从而实现对材料的切割。

下面将详细介绍电火花线切割加工的原理。

第一，电火花放电原理电火花线切割加工的基础是电火花放电原理。

电火花是在两个电极之间产生高电压放电泄放的现象。

在电火花线切割中，电极是一根线状电极，被称为丝线。

当丝线和工件之间形成一定的电荷差时，电流会通过工件而不是丝线。

这是因为工件是电导体而丝线是绝缘体。

当电流通过工件时，由于局部放电产生的电弧在微观层面掏蚀金属，形成小孔或小坑。

在这个过程中，电弧的温度非常高，可以达到几千摄氏度。

当放电一段时间后，电极的形状将被改变，与工件相隔较近的位置形成突起。

因此，电火花线切割是一种非接触式加工，不会产生切割力或机械剪切。

第二，切割过程在电火花线切割过程中，需要使用一台特殊的设备，称为电火花线切割机。

这台机器包括一个电源、一个丝线电极、一个工作台和一个冷却系统。

首先，需要将待加工的工件固定在工作台上。

然后，在丝线电极上施加高电压的脉冲，使其与工件之间产生电荷差。

当电流通过工件时，局部放电产生的电弧便开始加热工件的表面。

随着放电过程的进行，电弧将形成一个直径很小的孔洞。

此时，需要控制丝线电极和工件之间的间隙，并进行电弧移动。

因为电弧是非接触式的，只需保证电极与工件之间的电荷差，就能在整个切割过程中保持稳定的切割能量。

而电弧的移动路径由机器控制，可以按照预定的路径进行。

为了确保切割过程的良好进行，还需要保持适当的冷却。

电火花线切割机可以通过喷水或其他冷却方式来保持丝线电极和工件的温度在一定范围内。

这是因为电火花放电的高温容易引起电极和工件的烧损，而适当的冷却可以有效降低温度并延长电极使用寿命。

第三，加工特点电火花线切割加工具有以下几个特点：1. 加工速度快：电火花线切割加工不受材料硬度的限制，可以切割硬度很高的金属。

电火花线切割加工的特点及应用
1. 电火花线切割加工呀，那精度可真是高得吓人！就像给工件雕刻出最精致的花纹一样。

比如说在制造那些复杂的模具时，这精度就能确保每个细节都完美呈现，这多牛啊！
2. 它的加工材料范围那叫一个广啊！不管是金属还是其他特殊材料，都能轻松拿下。

就好比一个全能战士，啥样的“敌人”都能对付，厉害吧！你想啊，各种不同的材质都能处理，这得有多实用！
3. 电火花线切割加工的稳定性也超强的哦！就如同一位靠谱的老友，始终能稳定发挥。

在长时间的作业中，它能持续保持良好状态，保证加工质量呀，这可不简单！
4. 它还特别适合加工那些形状怪异的工件呢！简直就是为奇形怪状的工件而生的呀。

就像一个神奇的魔术师，能把各种奇怪形状的东西变得完美，这多神奇呀！
5. 电火花线切割加工对操作人员的要求也不算太高呢！不需要你是超级专家，稍微培训一下就能上手。

这就好像学骑自行车一样，一学就会，是不是很方便？
6. 而且呀，在生产过程中，它产生的废料少得惊人！跟其他加工方式比起来，简直就是节约小能手。

想想看，能节省多少材料啊，这可都是钱呐！
7. 电火花线切割加工真的是制造业的一大宝贝呀！它就如同一个默默无闻却超级重要的英雄，在背后为各种精美的产品贡献着力量。

不管是什么样的制造需求，它都能出色地完成任务，难道你还能不喜欢它？
我的观点结论：电火花线切割加工具有众多独特而出色的特点及广泛的应用，是现代制造业不可或缺的重要技术。

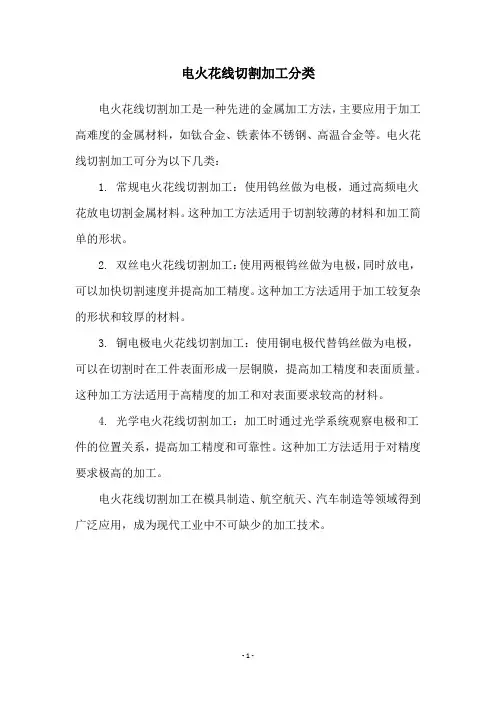

电火花线切割加工分类
电火花线切割加工是一种先进的金属加工方法，主要应用于加工高难度的金属材料，如钛合金、铁素体不锈钢、高温合金等。

电火花线切割加工可分为以下几类：
1. 常规电火花线切割加工：使用钨丝做为电极，通过高频电火花放电切割金属材料。

这种加工方法适用于切割较薄的材料和加工简单的形状。

2. 双丝电火花线切割加工：使用两根钨丝做为电极，同时放电，可以加快切割速度并提高加工精度。

这种加工方法适用于加工较复杂的形状和较厚的材料。

3. 铜电极电火花线切割加工：使用铜电极代替钨丝做为电极，可以在切割时在工件表面形成一层铜膜，提高加工精度和表面质量。

这种加工方法适用于高精度的加工和对表面要求较高的材料。

4. 光学电火花线切割加工：加工时通过光学系统观察电极和工件的位置关系，提高加工精度和可靠性。

这种加工方法适用于对精度要求极高的加工。

电火花线切割加工在模具制造、航空航天、汽车制造等领域得到广泛应用，成为现代工业中不可缺少的加工技术。

- 1 -。

电火花线切割加工工艺技术简介电火花线切割（Electric Discharge Machining，EDM），又称电脉冲加工或放电加工，是一种利用电火花放电的原理进行金属加工的非传统加工方法。

该技术广泛应用于模具制造、航空航天、汽车制造等行业，在这些行业中，电火花线切割被用来切割、修复和加工各种金属材料。

工艺原理电火花线切割利用电火花的热作用和腐蚀作用将工件金属材料腐蚀剥离，从而实现线形切割的加工目的。

其工艺原理可以概括为以下几个步骤：1.放电启动：通过电极与工件之间的电极间隙，施加相对高压的脉冲电源，从而引发电火花放电。

2.电火花放电：电极与工件之间的电火花产生高温和高压的等离子体。

等离子体中的高温融化了工件表面的金属材料，高压将融化的金属材料腐蚀剥离。

这个过程不断重复，直到完成整个加工。

3.冷却清洗：在放电过程中，线切割液冷却和清洗电火花所产生的碳化物等杂质，保持电极与工件之间的间隙稳定。

4.定位移动：通过控制电极的运动，将电极定位到需加工的位置，并沿着特定轨迹移动，实现相应的切割。

工艺特点1.高精度加工：电火花线切割工艺能够实现高度精密的加工，可满足对精度要求较高的零件的加工需求。

2.无切削力：电火花线切割是一种非接触式加工方式，不会对材料产生切削力，因此适用于较脆和硬度较高的材料。

3.无限制形状：电火花线切割可以加工各种形状的孔、槽和复杂曲线等，具有很强的灵活性。

4.适用多种材料：电火花线切割适用于几乎所有导电材料，如钢、铝、铜、钛、合金等。

5.表面质量好：电火花线切割加工的表面质量较好，具有较低的粗糙度和一定程度的光洁度。

6.能耗较高：由于需要产生高能量的电火花放电，电火花线切割的能耗相对较高。

7.加工速度慢：电火花线切割加工速度较慢，通常需要长时间才能完成一个工件。

加工条件进行电火花线切割加工时，需要依据材料和加工要求确定合适的加工参数。

以下是影响电火花线切割加工的关键条件：1.电极与工件材料：电极一般采用铜、铜合金等导电性材料；工件可以是导电性材料，如钢、铝、铜等。

《深度解析：电火花加工与电火花线切割加工的异同》一、引言电火花加工和电火花线切割加工作为两种常见的金属加工方法，在实际应用中各有其优势和局限。

本文将从深度和广度两方面对这两种加工方法进行全面评估，并探讨它们的异同点，以便读者更全面地理解和应用这两种技术。

二、电火花加工概述1. 电火花加工是指利用电脉冲放电在工件表面形成微小的放电坑，从而加工出所需形状的一种非接触式加工方法。

2. 电火花加工适用于硬质、脆性材料的精密加工，如模具、齿轮等零部件的加工。

3. 电火花加工的工作原理是通过在工件和电极之间形成电场，在高压电脉冲放电的作用下，使得工件表面产生微小的放电坑，从而实现金属去除。

4. 电火花加工的优势在于加工精度高、表面粗糙度小、不会产生应力，但加工效率低，成本高。

三、电火花线切割加工概述1. 电火花线切割加工是利用电脉冲放电将金属工件切割成所需形状的一种非接触式加工方法。

2. 电火花线切割加工适用于厚度较大的金属材料的精密切割，如不锈钢、铝合金等材料的切割。

3. 电火花线切割加工的工作原理是通过在工件和电极之间形成电场，电极持续向下运动，同时产生电脉冲放电，使得工件被切割。

4. 电火花线切割加工的优势在于加工速度快、切割精度高、适用于厚板材料，但切割表面粗糙度较大，容易产生应力。

四、电火花加工与电火花线切割加工的异同点1. 工作原理：电火花加工是通过在工件表面形成微小的放电坑来实现加工，而电火花线切割加工是通过电脉冲放电将工件切割成所需形状。

2. 适用材料：电火花加工适用于硬质、脆性材料的精密加工，而电火花线切割加工适用于厚度较大的金属材料的精密切割。

3. 加工特点：电火花加工具有加工精度高、表面粗糙度小、不会产生应力等特点，而电火花线切割加工具有加工速度快、切割精度高、适用于厚板材料等特点。

五、个人观点与总结在实际应用中，电火花加工和电火花线切割加工各有其独特的优势和适用范围。

在选择加工方法时，需要根据具体材料、加工要求和成本考虑等因素综合评估。

电火花线切割加工的加工工艺流程下载温馨提示:该文档是我店铺精心编制而成，希望大家下载以后，能够帮助大家解决实际的问题。

文档下载后可定制随意修改，请根据实际需要进行相应的调整和使用，谢谢!并且，本店铺为大家提供各种各样类型的实用资料，如教育随笔、日记赏析、句子摘抄、古诗大全、经典美文、话题作文、工作总结、词语解析、文案摘录、其他资料等等，如想了解不同资料格式和写法，敬请关注!Download tips: This document is carefully compiled by theeditor. I hope that after you download them,they can help yousolve practical problems. The document can be customized andmodified after downloading,please adjust and use it according toactual needs, thank you!In addition, our shop provides you with various types ofpractical materials,such as educational essays, diaryappreciation,sentence excerpts,ancient poems,classic articles,topic composition,work summary,word parsing,copy excerpts,other materials and so on,want to know different data formats andwriting methods,please pay attention!电火花线切割加工工艺流程：1. 设计和编程，根据产品图纸，设计加工方案并生成数控程序。

线切割加工原理、特点和应用电火花线切割加工（Wire cut Electrical Discharge Machining，简称WEDM）是线电极电火花加工的简称，是电火花加工的一种，有时又称线切割。

其基本原理如图所示。

被切割的工件作为工件电极，钼丝作为工具电极，脉冲电源发出一连串的脉冲电压，加到工件电极和工具电极上。

钼丝与工件之间施加足够的具有一定绝缘性能的工作液（图中未画出）。

当钼丝与工件的距离小到一定程度时，在脉冲电压的作用下，工作液被击穿，在钼丝与工件之间形成瞬间放电通道，产生瞬时高温，使金属局部熔化甚至汽化而被蚀除下来。

若工作台带动工件不断进给，就能切割出所需要的形状。

由于贮丝筒带动钼丝交替作正、反向的高速移动，所以钼丝基本上不被蚀除，可使用较长的时间。

它主要用于加工各种形状复杂和精密细小的工件，例如冲裁模的凸模、凹模、凸凹模、固定板、卸料板等，成形刀具、样板、电火花成型加工用的金属电极，各种微细孔槽、窄缝、任意曲线等，具有加工余量小、加工精度高、生产周期短、制造成本低等突出优点，已在生产中获得广泛的应用，目前国内外的电火花线切割机床已占电加工机床总数的60％以上。

根据电极丝的运行速度不同，电火花线切割机床通常分为两类：一类是高速走丝电火花线切割机床（WEDM-HS），其电极丝作高速往复运动，一般走丝速度为8～10m/s，电极丝可重复使用，加工速度较高，但快速走丝容易造成电极丝抖动和反向时停顿，使加工质量下降，是我国生产和使用的主要机种，也是我国独创的电火花线切割加工模式；另一类是低速走丝电火花线切割机床（WEDM-LS），其电极丝作低速单向运动，一般走丝速度低于0.2m/s，电极丝放电后不再使用，工作平稳、均匀、抖动小、加工质量较好，但加工速度较低，是国外生产和使用的主要机种。

切割属电加工范畴,是由前苏联发明的,我国是第一个用于工业生产的国家,当时由复旦大学和苏州风机械厂合作生产的是最早的机型叫复旦型,我们国内在此基础上发展了快走丝系统(HS).欧美和日本发展了慢走系统(LS)。

电火花线切割加工方法1电火花线切割的介绍1.1电火花线切割的产生与发展电火花线切割加工(Wire cut Electrical Discharge Machining，简称WEDM)，有时又称线切割。

其基本工作原理是利用连续移动的细金属丝(称为电极丝)作电极，对工件进行脉冲火花放电蚀除金属、切割成型。

电火花线切割属电加工范畴，是20世纪中期，苏联拉扎林科夫妇研究开关触点受火花放电腐蚀的现象和原因时，发现电火花的瞬时高温可以使局部的金属熔化、氧化而被腐蚀掉，从而开创和发明了电火花加工方法，线切割放电机也于1960年发明于苏联。

当时以投影器观看轮廓面前后进给工作台面加工，其实认为加工速度虽慢，却可加工传统机械不易加工的微细形状。

代表的实用例子是化织喷嘴的异型孔加工。

当时使用之加工液用矿物质性油(灯油)。

绝缘性高，极间距离小，加工速度低于现在机械，实用性受限。

将之NC化，在脱离子水(接近蒸馏水)中加工的机种首先由瑞士放电加工机械制造厂在1969年巴黎工作母机展览会中展出，改进加工速度，确立无人运转状况的安全性。

但NC纸带的制成却很费事，若不用大型计算机自动程序设计，对使用者是很大的负担。

在廉价的自动程序设计装置(AutomaticProgramed Tools APT)出现前，普及甚缓。

1.2国内电火花线切割加工技术的现状在中国电火花加工技术起步稍晚。

根据中国的国情，实现电火花加工技术的原始创新是很困难的，只能采取引进消化吸收再创新的策略，因为这套系统集成了很多学科领域的知识，如计算机的软硬件、微电子、数控、电力半导体、机械技术、电气技术等，是多方面、多学科集成的产品，是比较复杂的高科技产品。

五十年代，国内电火花加工开始被认识，电火花机床开始进入加工领域，虽然当时只能解决硬度问题，打些丝锥钻头之类。

但这是电加工在模具行业大行其道的开始。

这时人们已经认识到如果“钢丝锯”加上“电火花”，“锯”有硬度的淬火钢应是可能的。

电火花线切割加工原理电火花线切割加工，也称为电火花放电加工或电火花蚀刻加工，是一种常见的金属加工方法。

它利用电火花放电的原理，通过电极与工件之间的高频脉冲放电，从而在工件表面产生火花，使其被腐蚀并切割。

以下是电火花线切割加工的一些基本原理：1. 原理概述：电火花线切割加工利用电压较高的脉冲电源，使电极与工件之间形成一定的间隙，然后通过高频脉冲放电产生电火花。

电火花在电极和工件之间不断产生并扩散，造成局部区域的电除碳蚀刻和腐蚀，最终实现对工件的切割加工。

2. 放电过程：当电极与工件之间的间隙达到一定数值时，高频脉冲电源会发送电流给电极，形成瞬时放电。

放电过程中，由于电流的高频变化，导致电极与工件之间的间隙迅速产生击穿放电，形成电火花。

电火花在间隙中扩散并烧腐工件表面，使其被切割。

3. 放电参数：电火花线切割加工的放电参数包括放电电流、放电时间、放电重复频率等。

这些参数的设定与材料的性质、切割厚度、要求的切割质量等相关。

过高或过低的放电参数都会对切割效果产生不良影响。

4. 动力与控制系统：电火花线切割加工通常由动力系统和控制系统组成。

动力系统提供高频脉冲电源，产生放电所需的电压和电流。

控制系统则负责监测和控制放电参数，以实现对加工质量和切割速度的调节。

5. 切割精度与表面质量：电火花线切割加工可以实现较高的加工精度和表面质量。

放电过程中，电火花以微米级的精度进行放电，切割出的工件边缘平整度较高，切割面光滑。

但同时，切割速度相较于其他加工方法较慢。

总结起来，电火花线切割加工利用高频脉冲放电的原理，通过电极与工件之间的放电产生电火花，最终实现对工件的切割加工。

该方法具有较高的加工精度和表面质量，但切割速度较慢。

电火花线切割加工简介电火花线切割是一种常用的金属加工方式，通过电火花产生的短暂高温来切割金属材料，广泛应用于制造业和加工业。

本文将介绍电火花线切割的原理、设备和应用，并对其优缺点进行分析。

原理电火花线切割是利用放电原理切割金属材料的一种加工方法。

其原理如下： 1. 电极放电：电火花线切割设备内部有一对电极，其中一个电极（称为工件电极）与金属工件接触，另一个电极（称为丝电极）被安装在一条带有绝缘材料的金属丝上。

2. 电极间放电：设备通过提供高频脉冲电源，将电极之间的电压提高到一定的程度，使两个电极之间发生放电。

放电时，电流从丝电极通过工件电极流过，产生强烈的电弧放电。

3. 放电冷却：电弧放电持续时间很短暂（大约几微秒），但温度非常高，能够使工件表面局部熔化和蒸发。

在放电的瞬间，电弧产生的高温使工件表面产生高压蒸汽，爆炸情况下周围的冷却液会立即鼓动继续注入工件，形成一个流动的冷却液柱，并带走蒸汽。

设备电火花线切割设备主要由以下几部分组成： 1. 主机：主要负责提供高频脉冲电源和控制系统，控制放电的时间、频率和电极之间的间距。

2. 电极：包括工件电极和丝电极，工件电极与金属工件接触，丝电极固定在设备中，由金属丝带电绝缘材料组成。

3. 冷却系统：用于冷却放电过程中产生的高温，通常采用水冷却系统，通过冷却液流动带走热量。

4. 控制系统：用于控制放电过程的时间、频率和电极之间的间距，通常采用计算机控制和监控。

应用电火花线切割在许多行业中都有广泛应用，主要体现在以下几个方面：制造业在制造业中，电火花线切割被广泛应用于金属加工和制造。

它可以用于切割金属板材、金属零件的加工、模具加工等。

电火花线切割可以切割出复杂的形状和小尺寸的孔洞，而且切割速度快、效果精确。

航空航天在航空航天领域，电火花线切割常用于制造航空发动机零部件，如涡轮叶片、燃烧室壁等。

由于航空航天对零件的精度要求极高，电火花线切割可以满足这些要求，且对材料的热影响很小，不会对零件的性能产生负面影响。
