油色谱在线检测装置维护服务施工方案

油色谱在线检测装置维护服务施工方案

1、对项目的理解

1.1 500kV 3座变电站主变油色谱在线检测装置维护服务工作范围：对二类 变电站金峰山变、秦淮和变共12台500千伏变压器；对一类变电站三湾变共2 台500千伏变压器的油色谱在线监测装置安排载气定期更换、易损易耗件更换 及现场消缺技术服务。

L 2修理范围：

对分部等主变压器油色谱在线监测装置运行中数据异常、存在载气不足等缺陷, 进行定期维护。

1.3修理内容

L 3. L油色谱在线监测装置载气更换，一类站每年更换8次载气，二类站每年 更换4次，三类站每年更换2次。

1.3.2. 口常维护消缺，包括但不局限于

1）油色谱在线监测装置数据校准修理。

2）油色谱在线监测装置老化密封圈修理。

3）油色谱在线监测装置加热除湿系统修理。

4）油色谱在线监测装置箱体修理、除锈。

1.3计划开工日期：2022-08-15 工期：180天。

L4技术规范与标准

为了确保改造项目可靠、安全的执行，保证施工质量，特制定改造技术方案与 施工现场技术人员应遵循的标准，以及确保施工人员安全的技术规范。

下列文件中的条款通过本标准的引用而成为本标准的条款。凡是注日期的引用 文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本标准, 然而，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。

凡是不注日期的引用文件，其最新版本适用于本标准。

技术特性参数表

a：设定检测周期：最小2个小时，最长检测周期可任意设定；

b:数据存储：210年； c:报警设定：实现各种气体浓度、故障诊断等方式；

d:结果输出：氢气（H2）、一氧化碳（CO）.甲烷（CH4）、乙烷（C2H6 ）、 乙烯（C2H4）、乙烘（C2H2）、二氧化碳（CO2）、02、微水以及总燃数值及曲 线，任意时段历史数据查询及报表生成。

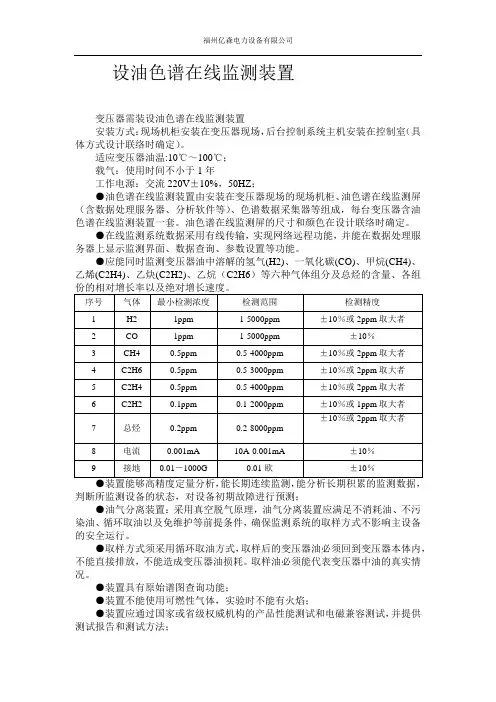

θ:检测指标：

名称 测量范围

（uL∕L） 检测精度

氢气（H2） 1-2000 ±10%或1M/L取大者

一氧化碳（CO） 5-5000 ±10%或5μl∕l,取大者

二氧化碳（C02 ） 20-50000 ±10%或20μl∕L取大者

甲烷（CH4） 1-2000 士10%或lμl∕L取大者

乙烷（C2H6 ） 0. 1-2000 ±10%或0. lμl∕l,取大者

乙烯(C2H4) 0. 1-2000 ±10%或0. lμl∕L取大者

乙块（C2H2） 0. 1-500 ±10%或0. lμl∕l,取大者

氧气（02） 50^50000 ±10%或100μl∕L取大者

微水(moisture) (TlOO + 20%

Q/GDW 534《变电设备在线监测系统技术导则》、

DL/T 860《变电站通信网络和系统》、

DL∕T1146《DL/T 860实施技术规范》、

Q/GDW 536《变压器油中溶解气体在线监测装置技术规范》

GB 50254-1996电气装置安装工程施工及验收规范

《国家电网公司十八项电网重大反事故措施》实施细则

7、工作方案的先进性、创新性，技术、经济、质量指标，风险分析

7.1工作方案的先进性、创新性 1）修理范围：

对500kV冀北分部等主变压器油色谱在线监测装置运行中数据异常、存在载气 不足等缺陷，进行定期维护。

2）修理内容

1.油色谱在线监测装置载气更换，一类站每年更换8次载气，二类站每年 更换4次，三类站每年更换2次。

2.日常维护消缺，包括但不局限于

1）油色谱在线监测装置数据校准修理。

2）油色谱在线监测装置老化密封圈修理。

3）油色谱在线监测装置加热除湿系统修理。

4）油色谱在线监测装置箱体修理、除锈。

3）修理方案

1）定期对油色谱在线监测装置进行数据校准工作。

2）定期对用完的载气进行更换处理。

3）定期对老化、失去弹性的油色谱在线监测装置密封圈进行修理。

换气：连接载气瓶和内箱的气路（见图D ：

4）关闭载气瓶减压阀旋钮（俯视载气瓶，逆时针松开旋钮）；

5）开载气瓶总阀（逆时针方向拧总阀旋钮一圈），此时减压阀高压表指针指 示值为瓶内压力，随即关闭总阀；

6）顺时针方向缓慢旋拧减压阀旋钮，使低压表指针示数慢慢上升至

0. 4Mpa；

7）停止顺时针旋拧，改为逆时针旋转至旋钮处于放松状态，同时记录高、 低压表示数值；

8）等待20分钟，高、低压表不下跌为密封正常。

9）完成上述步骤后，依次开启总阀及减压阀旋钮，使低压表示数略高于

L 4步骤中低压表的记录值（不超过0.4MPa）。 图1载气瓶

渗漏油处理

在确保主变阀门处于关闭状态下，拆下油管法兰：将阀门关闭，拧松盖板 对角螺丝，用扳手轻轻敲击盖板，观察里面残余油样流出情况，如果流量越来 越小为正常，再把螺丝全部松掉，拆下油管法兰；用干净的布将法兰接触面及 出油口处清理干净，确保无异物；观察密封圈槽，确保密封圈放在主变法兰或 油管法兰带槽位置，注意防止移位；根据主变进出油法兰的位置确定油管法兰 的安装方向，将油管和现场进油法兰装配好，开启针型阀。

10） ＞在施工现场周围设置与带电设备隔离的围栏，以明确工作区域。进 入运行区工作前，必须与运行单位密切配合，严格执行工作票制度、工作许可 制度、工作监护制度、工作间断，转移和终结制度。工作未经许可，严禁施工。

11）、开始工作前，施工人员特别是工作负责人应对运行单位设置的安全 设施逐项进行检查，如有疑问应及时向运行人员提出，不得盲目进行施工。工 作期间施工人员只准在指定的区域内工作。

12）、电缆接线时，必须进行验电，确保低压侧无带电作业危险。施工期 间，严禁将油管、钢管等金属物体高举，确保人身安全。严禁攀登带电区架构 或设备。

13）、严禁移动或拆除围拦、标志牌及其它安全防护设施，严禁擅自扩大 工作范围。

14）、工作中凡遇到异常情况，不论与本身工作是否有关，应立即停止工 作，保持现状并及时向运行单位反映，待查明原因，确定与本工作无关时方可 继续工作，若是本身工作引起的应查明原因及时处理。 序 名称 单位 数量

1 活动扳手6#、10# 把 各1

2 开口扳手 8*10、10*12 把 各1

3 内六角扳手6# 把 1

4 剥线钳 把 1

5 斜口钳 把 1

6 铁皮剪 把 1

7 伊玛克十字螺丝刀 把 1

8 一字螺丝刀（IOOmm） 把 1

9 美工刀 把 1

10 割刀 把 1

11 万用表 个 1

12 卷尺 把 1

13 抹布 块/台 1

14 扎带 根 若干

8、技术标准与要求

为了确保改造项目可靠、安全的执行，保证施工质量，特制定改造技术方 案与施工现场技术人员应遵循的标准，以及确保施工人员安全的技术规范。我 公司严格按照招标文件技术标准进行项目实施。

下列文件中的条款通过本标准的引用而成为本标准的条款。凡是注日期的 引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本 标准，然而，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新 版本。凡是不注日期的引用文件，其最新版本适用于本标准。

技术特性参数表

a:设定检测周期：最小2个小时，最长检测周期可任意设定；

b:数据存储：210年；

c：报警设定：实现各种气体浓度、故障诊断等方式； d:结果输出：氢气(H2)、一氧化碳(CO).甲烷(CH4)、乙烷

(C2H6 )、乙烯(C2H4)、乙烘(C2H2)、二氧化碳(CO2)、02、微水以及 总燃数值及曲线，任意时段历史数据查询及报表生成。

e:检测指标：

名称 测量范围(uL∕L) 检测精度

氢气(H2) 1-2000 士10%或lμl∕l,取大者

一氧化碳(CO) 5-5000 ±10%或5μl∕L取大者

二氧化碳(C02 ) 20-50000 ±10%或20μl∕l,取大者

甲烷(CH4) 1-2000 ±10%或lμl∕l,取大者

乙烷(C2H6 ) 0. 1-2000 ±10%或0. lμl∕l,取大者

乙烯(C2H4) 0. 1-2000 士10%或0. lμl∕l,取大者

乙快(C2H2) 0. 1-500 ±10%或0.1μl∕L取大者

氧气(02) 50^50000 ±10%或IOOμl∕l,取大者

微水(moisture) (HOO ±20%

Q/GDW 534《变电设备在线监测系统技术导则》、

DL/T 860《变电站通信网络和系统》、

DL∕T1146《DL/T 860实施技术规范》、

Q/GDW 536《变压器油中溶解气体在线监测装置技术规范》

GB 50254-1996电气装置安装工程施工及验收规范

《国家电网公司十八项电网重大反事故措施》实施细则
