消声器及排气管的设计

发动机排气系统设计规范1 范围本规范规定了柴油车发动机排气系统的设计。

本标准适用于所有新开发的带发动机的车型。

2 规范性引用文件下列文件对于本文件的应用是必不可少的。

凡是注日期的引用文件，仅所注日期的版本适用于本文件。

凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。

GB 13094-2017 《客车结构安全要求》GB 7258-2017 《机动车运行安全技术条件》JB／T 1094 《营运客车安全技术条件》3 定义本文件所指排气系统，其定义为搭载传统汽、柴油或者天然气发动机的发动机排气系统，包括混合动力车型的发动机排气系统。

发动机排气系统由排气管路、催化消声器、后处理系统（包含尿素泵、填蓝罐、填蓝加热电磁阀、氮氧化物传感器等部件)、消声器悬置系统等组成。

随着环保法规对车辆排放的要求越来越高，排气系统在车辆的系统组成和系统设计中，越来越占有重要的地位。

为使排气系统满足各阶段国家及地方法规的要求，提高对排气系统的设计和制造质量水平，需对车辆的排气系统的设计提出较规范的要求，以便在设计和制造过程中，参照执行。

3.1 催化消声器用于汽车尾气处理，是集气体净化、气体减噪等多功能于一体的设备。

一般情况下，设备前部设置曲面造型多孔盘片将会有利于降低气动噪音；而尾气净化（即NOx脱除），则依赖于尿素溶液喷雾蒸发和后部催化剂层的共同作用下的SCR反应工艺。

3.2 插入损失对于消音器来说，插入损失是指空间某固定点所测得的安装消声器前后的声压级或者声功率级之差。

3.3 排气背压指发动机排气的阻力压力。

一般在增压器废气口至消声器入口的管段处测得。

4 要求4.1 一般要求车辆产品的排气系统的配置和走向，依所配车辆、发动机的总体结构布置的需要来设计。

排气系统及其消声器的设计，应使排气阻力尽可能的小，以使其对发动机的功率损失尽可能小。

排气系统及其消声器要有较好的音质和较低的音强，即应有较大的插入损失。

排气系统及其消声器要有较好的外观和内在质量及较长的使用寿命。

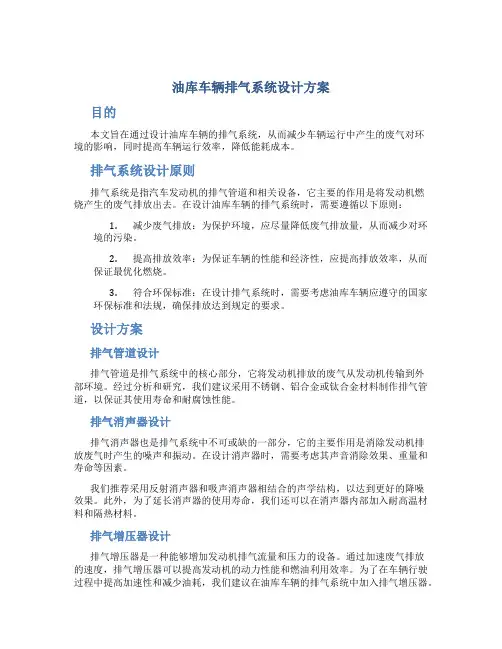

油库车辆排气系统设计方案目的本文旨在通过设计油库车辆的排气系统，从而减少车辆运行中产生的废气对环境的影响，同时提高车辆运行效率，降低能耗成本。

排气系统设计原则排气系统是指汽车发动机的排气管道和相关设备，它主要的作用是将发动机燃烧产生的废气排放出去。

在设计油库车辆的排气系统时，需要遵循以下原则：1.减少废气排放：为保护环境，应尽量降低废气排放量，从而减少对环境的污染。

2.提高排放效率：为保证车辆的性能和经济性，应提高排放效率，从而保证最优化燃烧。

3.符合环保标准：在设计排气系统时，需要考虑油库车辆应遵守的国家环保标准和法规，确保排放达到规定的要求。

设计方案排气管道设计排气管道是排气系统中的核心部分，它将发动机排放的废气从发动机传输到外部环境。

经过分析和研究，我们建议采用不锈钢、铝合金或钛合金材料制作排气管道，以保证其使用寿命和耐腐蚀性能。

排气消声器设计排气消声器也是排气系统中不可或缺的一部分，它的主要作用是消除发动机排放废气时产生的噪声和振动。

在设计消声器时，需要考虑其声音消除效果、重量和寿命等因素。

我们推荐采用反射消声器和吸声消声器相结合的声学结构，以达到更好的降噪效果。

此外，为了延长消声器的使用寿命，我们还可以在消声器内部加入耐高温材料和隔热材料。

排气增压器设计排气增压器是一种能够增加发动机排气流量和压力的设备。

通过加速废气排放的速度，排气增压器可以提高发动机的动力性能和燃油利用效率。

为了在车辆行驶过程中提高加速性和减少油耗，我们建议在油库车辆的排气系统中加入排气增压器。

排气管道布局排气管道的布局不仅影响排气效果，还与车辆的外观美观和舒适度有关。

为了最大化排放效率并兼顾外观，我们建议在设计排气管道时采用S形或U形布局方案。

此外，将排气管道设置在车辆侧面或底部位置，可以最大限度地减少用户对噪声和气味的感知。

设计结果根据上述设计原则和方案，我们制定了一份油库车辆排气系统的设计方案。

采用不锈钢制作的排气管道和反射消声器与吸声消声器相结合的声学结构的排气消声器，可以有效降低车辆产生的噪声和振动。

汽车排气管消音器原理汽车排气管消音器是安装在汽车排气系统中的一种装置，主要用于减少发动机排气时产生的噪音。

它通过一系列设计和构造，采用特殊的原理和技术来实现消音效果。

首先，我们来看一下汽车排气管消音器的基本结构。

一般而言，汽车排气管消音器主要由进气口、中间吸收材料、外壳、尾部出气口等部分组成。

进气口是排气系统与消音器连接的地方，它接收发动机排气气流。

中间吸收材料是消音器的重要组成部分，它可以吸收排气气流中的噪音能量，减少噪音的传播。

外壳则起到固定、保护和美观的作用。

最后，排气气流通过尾部出气口排出。

其次，汽车排气管消音器的原理有三个主要方面：流体动力学原理、声学原理和材料工程原理。

首先，流体动力学原理是指通过优化消音器内部构造和流体动力学流程，降低排气气流的速度和压力。

当发动机燃烧产生的高温高压气体经过进气口进入消音器内部时，气流速度突然增大，造成压力波的产生。

而消音器内部的中间吸收材料可以通过改变气流的流向和速度来减小压力波的能量，从而降低噪音的产生。

其次，声学原理是指通过声学设计和工程来减少噪音的传播。

当排气气流经过中间吸收材料时，材料内部的孔隙和纤维可以将气流中的声波能量转化为热能，从而降低噪音的传播。

此外，消音器的外壳也起到了隔音的作用，减少噪音的泄露。

最后，材料工程原理是指通过选择合适的材料来实现消音效果。

一般而言，中间吸收材料常用的材料有陶瓷纤维、陶瓷颗粒、不锈钢纤维和玻璃纤维等。

这些材料具有良好的隔音性能和耐高温耐腐蚀性能，能够有效地吸收、减弱和分散噪音能量。

另外，消音器的外壳材料一般选用钢铁材料，具有坚固耐用的特点。

综上所述，汽车排气管消音器通过流体动力学原理、声学原理和材料工程原理的应用，实现了降低汽车排气噪音的效果。

它利用适当的内部结构和材料，在排气气流通过消音器时，减小压力波的能量和噪音的传播，从而达到降低噪音的目的。

在现代汽车发展中，消音器的设计和制造已经越来越成熟，为驾驶员和周围环境提供了更加安静和舒适的行车环境。

汽车排气系统设计随着现代社会的汽车普及化，汽车排气系统的设计变得尤为重要。

汽车排气系统不仅需要能够有效排出废气，还需要满足环保要求和提高车辆性能。

本文将从排气系统的基本原理、设计要点和未来发展趋势三个方面来进行探讨。

一、排气系统的基本原理排气系统是指将发动机燃烧后产生的废气排放到汽车外部的系统。

其主要由排气歧管、催化转化器、消声器等组成。

1.排气歧管排气歧管是将多缸发动机各缸废气集中到一起的部件。

其形状和长度的合理设计能够提高汽车的动力输出和燃油经济性。

2.催化转化器催化转化器是用于减少废气中有害成分的装置。

它通过催化作用将一氧化碳、氮氧化物和碳氢化合物等有害物质转化为无害的氮气、水和二氧化碳，并且能够降低排放量，保护环境。

3.消声器消声器用于减少发动机排气系统中的噪声。

其内部设置了多层复杂的波纹管和隔音材料，通过声学原理降低噪音，提供舒适的驾乘环境。

二、排气系统设计的要点成功的汽车排气系统设计应综合考虑排放控制、性能提升和成本效益等方面。

以下是一些设计要点：1.合理匹配排气系统的各个部件应相互匹配，以确保废气排放的畅通和动力输出的最大化。

不同型号的发动机需要根据其特性来设计不同的排气系统。

2.降低排放随着环保要求的提高，汽车排气系统设计需要通过催化转化器等装置，降低有害气体的排放。

同时，也需要考虑汽车的燃油经济性和减少尾气对环境的污染。

3.提升性能通过优化排气系统的设计，可以提高汽车的动力性能和燃油经济性。

合理设计的排气歧管和消声器能够降低排气管阻力，提高发动机功率输出。

4.材料选用排气系统需要耐高温和耐腐蚀的材料来确保长时间的使用寿命。

常见的材料有不锈钢和钛合金，它们既具备耐高温性能又具有良好的抗腐蚀能力。

三、未来发展趋势随着技术的不断进步和环境问题的日益严重，汽车排气系统的设计也将不断发展。

1.混合动力和电动汽车的兴起随着混合动力和电动汽车的兴起，传统发动机的使用将逐渐减少。

未来排气系统设计将更侧重于电动汽车的热管理和废气净化。

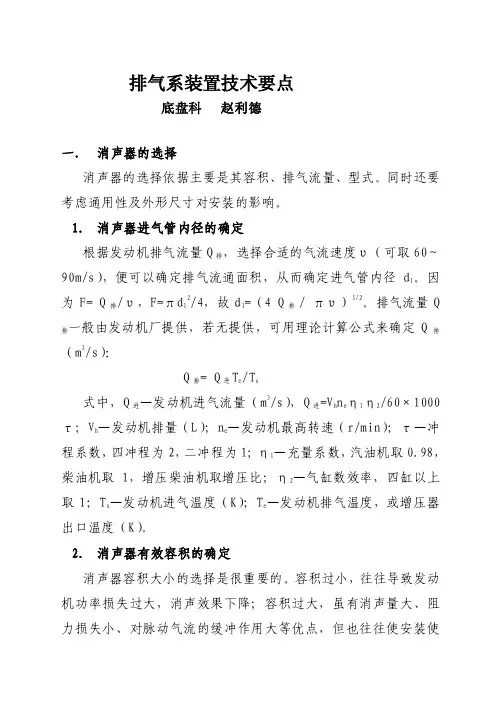

排气系装置技术要点底盘科赵利德一．消声器的选择消声器的选择依据主要是其容积、排气流量、型式。

同时还要考虑通用性及外形尺寸对安装的影响。

1.消声器进气管内径的确定根据发动机排气流量Q排，选择合适的气流速度υ（可取60～90m/s），便可以确定排气流通面积，从而确定进气管内径d1。

因为F= Q排/υ，F=πd12/4，故d1=（4 Q排/ πυ）1/2。

排气流量Q排一般由发动机厂提供，若无提供，可用理论计算公式来确定Q排（m3/s）：Q排= Q进T e/T s式中，Q进—发动机进气流量（m3/s），Q进=V h n eη1η2/60×1000τ；V h—发动机排量（L）；n e—发动机最高转速（r/min）；τ—冲程系数，四冲程为2，二冲程为1；η1—充量系数，汽油机取0.98，柴油机取1，增压柴油机取增压比；η2—气缸数效率，四缸以上取1；T s—发动机进气温度（K）；T e—发动机排气温度，或增压器出口温度（K）。

2.消声器有效容积的确定消声器容积大小的选择是很重要的。

容积过小，往往导致发动机功率损失过大，消声效果下降；容积过大，虽有消声量大、阻力损失小、对脉动气流的缓冲作用大等优点，但也往往使安装使用不便，而且造成材料浪费。

根据某经验公式，可按下式计算消声器容积V e：V e=CK i KτK t K n KεV h式中，C—经验常数，根据消声器要达到的指标而定：消声量L ≥10dB（A），C=2～3；L≥15dB（A），C=4～5；L≥20dB（A），C=7～8；L≥25dB（A），C=10～13；K i—气缸修正系数，K i=1 / i1/3，i为气缸数；Kτ—发动机冲程数修正系数，四冲程为1，二冲程为2；K t—消声器对不同发动机的修正系数，汽油机取0.98，柴油机取1，增压柴油机取增压比；K n—发动机转速修正系数，K n=0.7+10 - 4n e（n e为额定转速）；Kε—发动机压缩比修正系数，汽油机Kε=ε/6，柴油机Kε=ε/14，（ε为压缩比）；V h—发动机排量（L）。

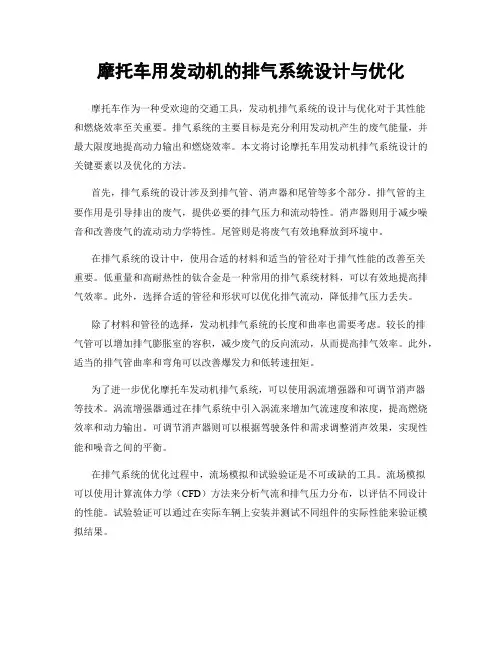

摩托车用发动机的排气系统设计与优化摩托车作为一种受欢迎的交通工具，发动机排气系统的设计与优化对于其性能和燃烧效率至关重要。

排气系统的主要目标是充分利用发动机产生的废气能量，并最大限度地提高动力输出和燃烧效率。

本文将讨论摩托车用发动机排气系统设计的关键要素以及优化的方法。

首先，排气系统的设计涉及到排气管、消声器和尾管等多个部分。

排气管的主要作用是引导排出的废气，提供必要的排气压力和流动特性。

消声器则用于减少噪音和改善废气的流动动力学特性。

尾管则是将废气有效地释放到环境中。

在排气系统的设计中，使用合适的材料和适当的管径对于排气性能的改善至关重要。

低重量和高耐热性的钛合金是一种常用的排气系统材料，可以有效地提高排气效率。

此外，选择合适的管径和形状可以优化排气流动，降低排气压力丢失。

除了材料和管径的选择，发动机排气系统的长度和曲率也需要考虑。

较长的排气管可以增加排气膨胀室的容积，减少废气的反向流动，从而提高排气效率。

此外，适当的排气管曲率和弯角可以改善爆发力和低转速扭矩。

为了进一步优化摩托车发动机排气系统，可以使用涡流增强器和可调节消声器等技术。

涡流增强器通过在排气系统中引入涡流来增加气流速度和浓度，提高燃烧效率和动力输出。

可调节消声器则可以根据驾驶条件和需求调整消声效果，实现性能和噪音之间的平衡。

在排气系统的优化过程中，流场模拟和试验验证是不可或缺的工具。

流场模拟可以使用计算流体力学（CFD）方法来分析气流和排气压力分布，以评估不同设计的性能。

试验验证可以通过在实际车辆上安装并测试不同组件的实际性能来验证模拟结果。

此外，还应考虑排气系统与整车其他部件的协调设计。

排气管的位置和形状应与车身结构和底盘布局相匹配，以避免对行驶稳定性和操控性造成不利影响。

同时，也需要考虑散热系统、电气系统和其他相关部件的布局和安装。

总结起来，摩托车用发动机排气系统的设计与优化需要综合考虑材料选择、管径和形状、流场模拟和试验验证等因素。

排气管消音结构原理排气管是发动机排放废气的管道，它起到了减少噪音和提高发动机性能的作用。

排气管消音结构是指通过一系列的设计和装置，使发动机排放的废气在排气管中减少噪音和振动，同时提高排气效率。

一、消音原理排气管消音的主要原理是通过减少废气流动时的压力波动和减振装置来减少噪音和振动。

当发动机排放废气时，废气会以高速通过排气管，这会引起排气管中的压力波动。

这些压力波动会产生噪音，并且会让排气管产生振动。

消音结构的设计就是通过改变排气管的形状和加装隔音材料来减少噪音和振动。

二、消音结构1. 排气管的形状设计：排气管的形状对消音效果有很大的影响。

常见的排气管形状有直管、弯管和消声器管等。

直管的排气管结构简单，排气效率高，但噪音和振动较大。

弯管的排气管可以减少噪音和振动，但排气效率会有所降低。

消声器管是一种结合了直管和弯管的设计，可以在一定程度上兼顾排气效率和消音效果。

2. 隔音材料的使用：排气管内部和外部的加装隔音材料可以有效地减少噪音。

内部隔音材料一般是一种具有吸声性能的材料，比如陶瓷纤维。

外部隔音材料一般是一种具有隔声性能的材料，比如橡胶。

这些隔音材料可以吸收和反射噪音，从而降低排气管的噪音和振动。

3. 减振装置的设计：减振装置是为了减少排气管的振动，从而减少噪音。

常见的减振装置有减震器和减振弹簧等。

减震器是一种能够吸收振动能量的装置，安装在排气管上可以减少排气管的振动。

减振弹簧是一种能够减少排气管的共振现象的装置，通过调整弹簧的刚度和长度可以改变排气管的共振频率，从而减少噪音和振动。

三、消音效果排气管消音结构的设计可以有效地减少噪音和振动。

通过合理的形状设计、隔音材料的使用和减振装置的安装，可以使排气管在发动机排放废气时产生的噪音和振动大大减少。

这不仅可以提高驾驶的舒适性，还可以降低对环境和人体的影响。

四、总结排气管消音结构是发动机排气系统中的重要组成部分，它对减少噪音和振动起着至关重要的作用。

通过合理的设计和装置，可以使排气管在发动机排放废气时产生的噪音和振动得到有效的控制，提高驾驶的舒适性和环境的安静程度。

汽车消声器设计范文首先，汽车消声器的噪声减少是其最主要的功能之一、为了降低噪声水平，消声器可以采用多种设计手段。

例如，增加消声器的体积可以增加噪声的吸收和反射，从而降低噪声水平。

此外，消声器内部还可以通过设置吸浪板、消声棉等消音材料来减少噪声的传播。

此外，消声器的外壳设计也很重要，外壳应该具有一定的刚性，以防止噪声泄露。

根据汽车的排气噪声特点，消声器可以采用反射消声器、反射吸声器或者共振消声器等不同的结构形式。

其次，汽车消声器的设计还需要考虑到排气系统的流动性能。

正常工作的汽车发动机需要排出废气，而排气管道的设计需要尽量减少排气的阻力，以保证发动机的正常工作。

因此，消声器的设计要考虑到排气的流动情况，并且尽量减小阻力。

为此，消声器可以采用降噪材料的表面增加流道的形式，来减小排气的阻力。

同时，消声器的内部流道也应该设计得尽量平滑，以保证排气的顺畅流通。

此外，现代的汽车消声器还有严格的环保要求。

随着环保意识的增强，汽车生产厂商和政府对于废气排放的要求越来越高。

因此，汽车消声器的设计需要采用一些技术手段来降低废气排放。

例如，可以在消声器中设置催化剂，将一些有害物质转化为无害物质，从而减少排放。

此外，消声器还可以设置一些过滤装置，过滤掉颗粒物质等有害物质。

综上所述，汽车消声器设计需要考虑到噪声减少、排气流动性能和环保要求等多个方面。

通过合理的设计和选择材料，可以实现汽车排气噪声的最佳控制效果，并且提高汽车的运行效率和环保性能。

汽车消声器的设计需要不断地进行研究和改进，以满足不断增长的市场需求和环保要求。

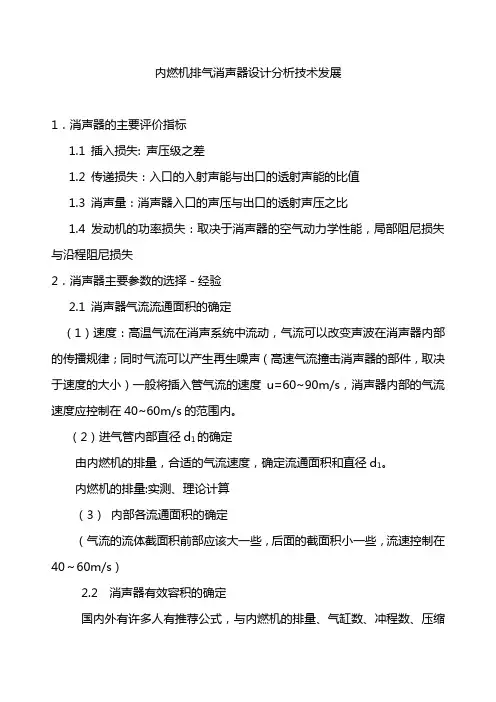

内燃机排气消声器设计分析技术发展1．消声器的主要评价指标1.1 插入损失: 声压级之差1.2 传递损失：入口的入射声能与出口的透射声能的比值1.3 消声量：消声器入口的声压与出口的透射声压之比1.4 发动机的功率损失：取决于消声器的空气动力学性能，局部阻尼损失与沿程阻尼损失2．消声器主要参数的选择－经验2.1 消声器气流流通面积的确定（1）速度：高温气流在消声系统中流动，气流可以改变声波在消声器内部的传播规律；同时气流可以产生再生噪声（高速气流撞击消声器的部件，取决于速度的大小）一般将插入管气流的速度u=60~90m/s，消声器内部的气流速度应控制在40~60m/s的范围内。

（2）进气管内部直径d1的确定由内燃机的排量，合适的气流速度，确定流通面积和直径d1。

内燃机的排量:实测、理论计算（3）内部各流通面积的确定（气流的流体截面积前部应该大一些，后面的截面积小一些，流速控制在40～60m/s）2.2 消声器有效容积的确定国内外有许多人有推荐公式，与内燃机的排量、气缸数、冲程数、压缩比、是否增压和消声量的要求来确定。

2.3 消声器外形尺寸的确定（长度和内经）由消声量确定膨胀比，再消声器的内径（D）由一些统计的L/D数据，确定长度L。

2.4 消声器腔数的确定腔数越多：高频的消声效果好，低频的消声效果差；制造复杂一般应该根据消声特性和消声量来选择经验：要求消声量大于10db时，腔数:2~3要求消声量大于15db时，腔数:3~4要求消声量大于20db时，腔数大于:42.5消声器各腔长度的确定第一腔的容积不应小于内燃机排量的1～3倍（主要消除内燃机燃烧过程和进、排气开闭时所产生的冲击噪声，与内燃机标定功率的转速、气缸数、冲程数等有关。

其余L2=L1/2, L3=L2/2这样安排各腔长度的消声器具有消除底、中、高频噪声底全频消声器。

2.6各腔连接方式的确定用小孔或者插入管相连。

实验＋经验。

2.7 空腔内吸声材料的应用增加高频的吸声效果。

车辆排气系统设计规范范文1、目的随着环保法规对车辆排放的要求越来越高，排气系统在车辆的系统组成和系统设计中，越来越占有重要的地位。

为使排气系统满足各阶段国家及地方法规的要求，提高对排气系统的设计和制造质量水平，需对车辆的排气系统的设计提出较规范的要求，以便在设计和制造过程中，参照执行。

2、设计规范2.1 排气系统及消声器的设计输入2.1.1 车辆产品的排气系统的配置和走向，依所配车辆的总体结构布置的需要来设计。

而消声器的性能开发则需要依所配发动机及其对排气系统的具体要求。

在初步设计选型时，应将发动机的有关性能参数及其上的关键件的基准要素等（如曲轴箱后端面与曲轴主轴线的交点坐标、动力线偏移量及倾角等），作为设计条件输入设计，作为消声器选型及性能开发的依据之一。

并根据国家、地方及企业有关法规和标准的要求，对系统和消声器的性能设计目标提出要求，见附录1。

2.1.2 排气系统及其消声器在进行初步选型设计时，必须对系统进行结构方案分析和匹配计算分析，并提供选型设计分析报告，见附录2。

2.2 设计原则2.2.1 排气系统及其消声器的设计，应使排气阻力尽可能的小，以使其对发动机的功率损失尽可能小。

2.2.2 排气系统及其消声器要有较好的音质和较低的音强，即应有较大的插入损失。

2.2.3 排气系统及其消声器要有较好的外观和内在质量及较长的使用寿命。

2.3 排气系统的设计要求和布置2.3.1 排气管内径的确定在结构布置允许的情况下，排气管内径应尽可能大些，以降低管道内得气流速度，减少气流阻力产生的功率损失和再生噪声。

一般应≥发动机排气歧管出口内径。

或根据发动机排量等参数，按公式(1) 计算初步确定排气管内径。

(1)式中：Q—发动机排量；V—气流速度，一般取50~60 m/s 。

2.3.2 排气管的布置和转弯，应使排气尽可能顺畅。

管的中心转弯半径一般应≥（1.5~2）D，其折弯成型角应大于90º，以大于120º为宜。

车辆排气系统设计规范车辆排气系统设计规范1、目的随着环保法规对车辆排放的要求越来越高，排气系统在车辆的系统组成和系统设计中，越来越占有重要的地位。

为使排气系统满足各阶段国家及地方法规的要求，提高对排气系统的设计和制造质量水平，需对车辆的排气系统的设计提出较规范的要求，以便在设计和制造过程中，参照执行。

2、设计规范2.1 排气系统及消声器的设计输入2.1.1 车辆产品的排气系统的配置和走向，依所配车辆的总体结构布置的需要来设计。

而消声器的性能开发则需要依所配发动机及其对排气系统的具体要求。

在初步设计选型时，应将发动机的有关性能参数及其上的关键件的基准要素等（如曲轴箱后端面与曲轴主轴线的交点坐标、动力线偏移量及倾角等），作为设计条件输入设计，作为消声器选型及性能开发的依据之一。

并根据国家、地方及企业有关法规和标准的要求，对系统和消声器的性能设计目标提出要求，见附录1。

2.1.2 排气系统及其消声器在进行初步选型设计时，必须对系统进行结构方案分析和匹配计算分析，并提供选型设计分析报告，见附录2。

2.2 设计原则2.2.1 排气系统及其消声器的设计，应使排气阻力尽可能的小，以使其对发动机的功率损失尽可能小。

2.2.2 排气系统及其消声器要有较好的音质和较低的音强，即应有较大的插入损失。

2.2.3 排气系统及其消声器要有较好的外观和内在质量及较长的使用寿命。

2.3 排气系统的设计要求和布置2.3.1 排气管内径的确定在结构布置允许的情况下，排气管内径应尽可能大些，以降低管道内得气流速度，减少气流阻力产生的功率损失和再生噪声。

一般应≥发动机排气歧管出口内径。

或根据发动机排量等参数，按公式(1) 计算初步确定排气管内径。

D=2 √Q/(πV) (1)式中：Q—发动机排量；V—气流速度，一般取50~60 m/s 。

2.3.2 排气管的布置和转弯，应使排气尽可能顺畅。

管的中心转弯半径一般应≥（1.5~2）D，其折弯成型角应大于90º，以大于120º为宜。

汽车排气管消声净化器的创新设计1. 引言1.1 背景介绍汽车排气管消声净化器是汽车尾气处理中一项关键的设备，它可以有效地减少发动机排放的有害气体，并降低尾气噪音。

随着汽车的普及和城市化进程的加快，车辆尾气排放已成为空气质量和环境保护的重要问题。

据统计，汽车尾气排放是导致环境污染和健康问题的主要原因之一。

在当前汽车消声净化器的设计中，存在着一些问题，比如在排放有害气体的会产生二次污染；一些传统的消声净化器在降噪效果和净化效率上也存在一定的局限性。

对汽车排气管消声净化器进行创新设计，提高其净化和降噪效果，具有重要的现实意义和科学价值。

本研究旨在通过创新设计，提出一种新型的汽车排气管消声净化器，以降低汽车尾气排放对环境的影响，保护空气质量，改善人们的生活环境。

希望通过本研究的实施，能够为汽车尾气处理技术的发展和改进提供新的思路和方法。

1.2 研究意义汽车排气管消声净化器是汽车尾气排放控制的重要设备，对于减少污染物排放、保护环境、提升车辆性能都具有重要意义。

当前，随着汽车保有量的迅速增长和城市化进程的加快，汽车尾气排放对环境和人体健康造成的不良影响日益显现，因此对消声净化器的研究意义重大。

汽车排气管消声净化器能够有效减少尾气中的有害物质排放，降低空气污染和对人体健康的影响。

尾气中的一氧化碳、碳氢化合物、氮氧化物等有害气体对环境和人体健康造成危害，消声净化器的研究和改进能够有效降低这些有害物质的排放量，减少对环境造成的伤害。

汽车排气管消声净化器的研究对于提升汽车的燃烧效率和动力性能也具有重要意义。

消声净化器的设计和改进能够减少排气阻力，提高汽车的燃烧效率，减少燃油消耗，从而降低汽车的运行成本，提升汽车的动力性能和经济性。

汽车排气管消声净化器的研究意义重大，不仅可以减少尾气排放对环境和人体健康造成的危害，还可以提升汽车的燃烧效率和动力性能。

对其进行创新设计和改进具有重要意义。

1.3 研究目的汽车排气管消声净化器是现代汽车尾气处理系统中不可或缺的部分，其设计的目的是为了有效降低汽车尾气中的有害气体排放，在保障驾驶员健康的减少对大气环境的污染。

波导类排气设计要求-概述说明以及解释1.引言1.1 概述概述部分的内容可以总结波导类排气设计的基本情况和背景。

首先，波导类排气是一种用于导引、控制和处理气体流动的技术。

它广泛应用于各种工业领域，如能源、环保、食品加工等。

在现代工业生产过程中，气体的排放和处理是一个重要的环节。

不合理的排气设计可能导致气体污染、能源浪费甚至可能对人员和设备造成安全隐患。

因此，对于波导类排气设计有着严格的要求和标准。

波导类排气设计要求包括了多个方面。

首先，需要考虑气体种类和性质，不同的气体在流动过程中可能表现出不同的物理特性和化学反应，因此在排气设计中需要选择适当的波导材料和结构。

其次，波导类排气设计要求需要考虑气体流动的速度和压力。

不同的工业生产过程可能需要不同的气体流速和压强，因此需要对波导的尺寸和结构进行合理的设计和调整，以适应不同的工作条件。

另外，波导类排气设计还需要考虑系统的排放能力和效率。

为了最大限度地降低气体的污染和压力损失，并减少能源的消耗，需要合理选择波导的形状和尺寸，以及优化波导内部的流动路径和结构。

总之，波导类排气设计要求是为了保证工业生产过程中气体排放的安全、高效和环保。

通过合理选择波导材料、优化波导结构和流动路径，可以有效地控制气体流动并降低能源的消耗和气体的污染，为工业生产提供可靠的支持。

1.2 文章结构文章结构部分的内容如下：文章结构部分旨在介绍本文的整体结构，以帮助读者更好地理解和阅读本文。

本文共分为引言、正文和结论三个部分。

引言部分主要包括概述、文章结构和目的三个小节。

首先，通过概述，介绍了波导类排气设计的基本概念和背景。

接着，文章结构部分提供了文章的整体框架，让读者能够明确文章的组织方式。

最后，通过目的部分，明确了本文的写作目标和意义，引导读者对文章内容有一个初步的了解。

正文部分是本文的核心，主要涵盖了波导类排气设计的要点。

具体而言，包括了波导类排气设计的要点1、要点2和要点3三个小节。

汽车发动机排气系统的设计与优化随着现代社会的快速发展，汽车成为人们生活中不可或缺的一部分。

而汽车发动机作为汽车的核心部件，其排气系统的设计与优化显得尤为重要。

本文将探讨汽车发动机排气系统的设计与优化，旨在提高汽车的性能、减少污染物排放并增加燃油经济性。

一、排气系统的组成汽车发动机排气系统主要由排气管、催化转化器和消声器组成。

排气管将废气从发动机引导到后方，催化转化器通过催化剂的作用将废气中的有害物质转化为无害物质，而消声器则通过降低排气噪音提高驾乘舒适性。

二、排气系统的设计原则1. 管径与长度的设计排气管的管径和长度对发动机性能有着直接影响。

合适的管径和长度能够减小排气压力损失，提高排气流动效率，并使发动机爆发力更加强劲。

这需要根据发动机的转速范围和扭矩曲线进行合理的匹配。

2. 配气时间与排气脉冲的匹配发动机的排气脉冲与排气管的设计密切相关。

排气脉冲的产生与汽缸爆燃顺序和工作循环有关，而正确匹配排气管的长度和直径可以使排气脉冲的反射与吸入门的打开时间相吻合，最大程度地提高进气效率。

3. 系统的阻尼与减震排气系统中的消声器起到了阻尼和减震的作用，能够降低噪音和振动对车辆的不良影响。

消声器的设计需要考虑到噪音的频率和幅度，以达到最佳的消音效果。

4. 污染物的净化与转化催化转化器在排气系统中起到了重要的作用，它能够将废气中的一氧化碳、氮氧化物和有害氢化合物转化为二氧化碳、氮气和水，减少对环境的污染。

催化转化器的材料选择和设计需要考虑到转化效率、工作温度和对发动机性能的影响。

三、排气系统的优化方法1. 材料的选择与轻量化设计目前，许多排气系统的零部件使用不锈钢或铁铝合金材料，以提高耐腐蚀性和耐高温性。

而轻量化设计则可以减少排气系统的重量，降低整车的油耗，并提升悬挂系统的响应速度和车辆的操控性能。

2. 流体动力学模拟与优化通过流体动力学模拟软件对排气系统进行优化设计，可以准确分析每个部件的流量、压力损失和排气流动，从而提前发现潜在问题并进行改进。

轿车排气系统设计要点
1.消声器容积一般为发动机排量的10倍。

2.排气系统的扩张比必须大于15，即排气管的截面积必须小于主消声器截面
积的1/15。

3.排气管的直径随排量的不同选取，1L的发动机，排气管径在35~38左右，
1.6L的管径在40左右，排量越大，管径相应增大，最大管径选取（50猜测），
管子太小，气流速度太大，阻力大。

相反管子太大，相应的扩张比减小了，会受空间限制，造成材料浪费。

4.排气系统弹簧螺栓扭紧力一般为50~70.
5.消声器连接最好用球法兰，可以适应各段排气管的相对转动而保持很好的密
封，国际队排气系统密封性要求为30L/min,要求好的，一般在10L/min。

6.消声器的截面积最好做成筒形，加工简单实惠，截面构成的倒角在50以上，
倒角太小，废品率太高。

7.排气管路应适当做长，保证消声性能，转角需圆滑不能让气流阻滞，，排气
管弯曲半径一般为至少大于管直径的1.5倍，不然废品率高。

8.消声器壁厚一般为0.8，稍好的为1或者1.2。

9.消声器材料选取中档3.04不锈钢，材料价格便宜防锈效果满足要求，排量
2L材料应选取更好。

10.排气系统影响整车NVH特性。

排气筒消声器原理图
下图展示了排气筒消声器的原理。

图中一端连接着发动机的排气管，另一端与尾管相连。

消声器内部主要由以下组件构成：进气通道、吸声材料、导流板和排气通道。

进气通道是排气气体进入消声器的通道，其形状和长度对消声器的性能有一定影响。

吸声材料位于消声器的中部，其主要功能是通过吸音和散射降低噪音的传播。

吸声材料通常是一种多孔材料，如玻璃纤维、陶粒或陶瓷纤维。

导流板位于吸声材料的前方，其目的是引导排气气流，并通过改变气流的方向和速度来减少噪音产生。

排气通道位于消声器的另一端，用于将减少噪音的气体排出。

当发动机工作时，排气气体从发动机排气管进入消声器的进气通道。

气体通过吸声材料时，一部分声波被吸收和散射，从而降低噪音。

导流板进一步改变气流的运动方式，并减少噪音的传播。

最后，降低噪音的气体通过排气通道排出。

通过这些组件和流程，排气筒消声器可以有效地降低发动机排除的噪音，提供更加安静和舒适的驾驶体验。

汽车排气管消声净化器的创新设计汽车排气管消声净化器是一种用于减少车辆排放污染和降低引擎噪音的装置，在现代汽车中普遍应用。

然而，目前市场上大部分汽车排气管消声净化器存在的问题是：降噪效果不明显、净化效果不彰、体积过大、使用寿命短等。

因此，本文以汽车排气管消声净化器为研究对象，提出了一种创新设计方案，旨在解决现有汽车排气管消声净化器存在的问题。

一、设计理念汽车排气管消声净化器主要是通过降低噪音和净化废气来满足绿色环保的需求。

本方案的设计理念是以“高效、轻便、省空间、长寿命”为主要目标，从结构、材料、工艺等多方面进行创新，以实现这一理念。

二、结构设计为了实现“高效、轻便、省空间、长寿命”的目标，本方案采用复合材料制作排气管消声净化器。

该材料具有重量轻、强度高、耐腐蚀、抗疲劳、绝缘等优点。

同时，在结构上采用了三段式设计，即进气段、反射段和消声段。

其中，进气段采用圆锥形设计，能够使废气均匀地注入消声净化器中，并起到一定的扩散作用；反射段使用曲面设计，具有反射废气的作用，使其更多地进入消声段中，提高净化效果；消声段采用多孔隔板结构，利用多个隔板的分散影响力，达到分散、降噪的目的。

此外，消声段内部还应放置活性炭等物质以提高净化效果。

三、涂运结构涂运结构主要是将排气管消声净化器与车辆排气管联合，共同组成一个整体，在保证一定的隔音、净化效果的同时，实现车辆的平稳行驶。

本方案采用涂运结构与三段式设计相结合，能够更好地利用材料和结构上的优势，提高净化和降噪效果。

四、材料选择本方案选择了优质的复合材料作为制作汽车排气管消声净化器的原材料。

在材料的选择上，我们参照了航空领域的相关标准，并结合了汽车工业的特殊要求。

通过系统的综合评估和测试，该材料不仅能够达到应用要求，而且具有一定的环保性、可持续性和经济性。

五、工艺技术工艺技术是实现创新设计方案的关键，本方案采用了多项先进技术，包括成型技术、涂运技术、焊接技术和表面处理技术等。
