实验名称实验8实验地点6A-XXX 实验类型设计实验学时 2 实验日期20 /X/X ★撰写注意：版面格式已设置好（不得更改），填入内容即可。
一、实验目的
1.Jacobi法求实对称矩阵的特征值及特征向量
二、实验内容
1.实验任务
1.Jacobi法求实对称矩阵的特征值及特征向量
2.程序设计
1）数据输入（输入哪些数据、个数、类型、来源、输入方式）
double a[N][N], int n
2）数据存储（输入数据在内存中的存储）
函数
void Jacobi(double a[N][N], int n)
3）数据处理（说明处理步骤。
若不是非常简单，需要绘制流程图）
1.输入要处理的数据进入变量中
2.进行函数处理
3.输出函数处理结果
4）数据输出（贴图：程序运行结果截图。
图幅大小适当，不能太大）
三、实验环境
1.操作系统：WINDOWS 7及以上
2.开发工具：VS 2015
3.实验设备：PC。
准备工作➢算法设计矩阵特征值的求法有幂法、Jacobi法、QR法等，其中幂法可求得矩阵按模最大的特征值（反幂法可求得按模最小特征值），Jacobi法则可以求得对称阵的所有特征值。
分析一：由题目中所给条件λ1≤λ2≤…≤λn，可得出λ1、λn按模并不一定严格小于或大于其他特征值，且即使按模严格小于或大于其他特征值，也极有可能出现|λs|<λ1|<|λn |或|λs|<λn|<|λ1 |的情况，导致按幂法和反幂法无法求解λ1或λn二者中的一者；分析二：题目要求求解与数μk =λ1+k(λn-λ1)/40最接近的特征值λik(k=1,2,3…39)，这个问题其实可以转换为求A-μk 按模最小的特征值的问题，但因为在第一个问题中无法确定能肯定的求得λ1和λn，所以第二个问题暂先搁浅；分析三：cond(A) 2 = ||A|| * ||A-1|| =|λ|max * |λ|min,这可以用幂法和反幂法求得，det(A) =λ1 *λ2 * … *λn，这需要求得矩阵A的所有特征值。
由以上分析可知，用幂法和反幂法无法完成所有问题的求解，而用Jacobi法求得矩阵所有特征值后可以求解题目中所给的各个问题。
所以该题可以用Jacobi法求解。
➢模块设计由➢数据结构设计由于矩阵是对称阵，上下带宽均为2，所以可以考虑用二维数组压缩存储矩阵上半带或下半带。
但由于Jacobi法在迭代过程中会破坏矩阵的形态，所以原来为零的元素可能会变为非零，这就导致原来的二维数组无法存储迭代后的矩阵。
基于此的考虑，决定采用一维数组存储整个下三角阵，以此保证迭代的正确进行。
完整代码如下（编译环境windows10 + visual studio2010）：完整代码// math.cpp : 定义控制台应用程序的入口点。
//#include "stdafx.h"#include<stdio.h>#include<math.h>#include<time.h>#define N 501#define V (N+1)*N/2+1#define e 2.6630353#define a(i) (1.64 - 0.024 * (i)) * sin(0.2 * (i)) - 0.64 * pow(e , 0.1 / (i)) #define b 0.16#define c -0.064#define eps pow((double)10.0,-12)#define PFbits "%10.5f "#define PFrols 5#define PFe %.11e#define FK 39int p;int q;double cosz;double sinz;double MAX;int kk;//#define PTS pts#ifdef PTSvoid PTS(double *m){printf("-----------------------------------------------------------------------\n");printf(" 迭代第%d次\n",kk);for(int i = 1 ; i <= PFrols ; i++){for( int j = (i-1)*i/2+1 ; j <= (i+1)*i/2 ; j++){printf(PFbits,m[j]);}putchar(10);}for(int i = 1 ; i <= PFrols+1 ; i++){printf(" ... ");}putchar(10);printf(" . .\n");printf(" . .\n");printf(" . .\n");for(int i = 1 ; i <= PFrols+2 ; i++){printf(" ... ");}putchar(10);}#elsevoid PTS(double *m){}#endifvoid recounti(int i , int *pp, int *qq){for(int j = 0 ; j <= N-1 ; j++){if( (i - (j+1)*j/2) <= j+1){*pp = j+1;*qq = i - (j+1)*j/2;break;}}}void refreshMetrix(double *m){int ipr,ipc,iqr,iqc;m[(p+1)*p/2] = m[(p+1)*p/2] * pow(cosz,2) + m[(q+1)*q/2] * pow(sinz,2) + 2 * m[(p-1)*p/2+q] * cosz * sinz;m[(q+1)*q/2] = m[(p+1)*p/2] * pow(sinz,2) + m[(q+1)*q/2] * pow(cosz,2) - 2 * m[(p-1)*p/2+q] * cosz * sinz;for(int i = 1; i <= N ;i++){if(i != p && i != q){if(i > p){ipr = i;ipc = p;}else{ipr = p;ipc = i;}if(i > q){iqr = i;iqc = q;}else{iqr = q;iqc = i;}m[(ipr-1)*ipr/2+ipc] = m[(ipr-1)*ipr/2+ipc] * cosz + m[(iqr-1)*iqr/2+iqc] * sinz;m[(iqr-1)*iqr/2+iqc] = -m[(ipr-1)*ipr/2+ipc] * sinz + m[(iqr-1)*iqr/2+iqc] * cosz;}}m[(p-1)*p/2+q] = 0;PTS(m);}//void calCosSin(double *m){double app = m[(p+1)*p/2];double aqq = m[(q+1)*q/2];double apq = m[(p-1)*p/2+q];cosz = cos(atan(2 * apq / (app - aqq))/2);sinz = sin(atan(2 * apq / (app - aqq))/2); }//void find_pq(double *m){double max = 0.0;int pp = 0;int qq = 0;for(int i = 1 ; i <= V ; i++){if(fabs(m[i]) > max){recounti(i,&pp,&qq);if(pp != qq){max = fabs(m[i]);p = pp;q = qq;}}}MAX = max;}void init(double *m){for(int i = 1 ; i <= N ;i++)m[(i+1)*i/2] = a(i);for(int i = 2 ; i <= N ; i++)m[(i-1)*i/2+i-1] = b;for(int i = 3 ; i <= N ; i++)m[(i-1)*i/2+i-2] = c;PTS(m);}void calFinal(double *m){printf("---------------------------------------------------------------------------------------------------\n");printf("结果输出:\n\n");double conda;double deta = 1.0;double minlumda = pow((double)10.0,12);double maxlumda = pow((double)10.0,-12);double absminlumda = pow((double)10.0,12);for(int i = 1 ; i <=N ;i++){if(m[(i+1)*i/2] > maxlumda)maxlumda = m[(i+1)*i/2];if(m[(i+1)*i/2] < minlumda)minlumda = m[(i+1)*i/2];if(fabs(m[(i+1)*i/2]) < absminlumda)absminlumda = fabs(m[(i+1)*i/2]);deta *= m[(i+1)*i/2];}if(fabs(minlumda) < fabs(maxlumda))conda = fabs(maxlumda) / absminlumda;elseconda = fabs(minlumda) / absminlumda;printf(" Lumda(1)=%.11e Lumda(%d)=%.11e Lumda(s)=%.11e\n",minlumda,N,maxlumda,absminlumda);printf(" Cond(A)=%.11e\n",conda);printf(" Det(A)=%.11e\n\n",deta);for(int i = 1 ; i <= FK ; i++){double muk = minlumda + i * (maxlumda - minlumda) / 40;double lumdak = 0.0;double tempabsmin = pow((double)10.0,12);for(int j = 1 ; j <= N ;j++){if(fabs(muk - m[(j+1)*j/2]) < tempabsmin){lumdak = m[(j+1)*j/2];tempabsmin = fabs(muk - m[(j+1)*j/2]);}}printf(" Lumda(i%d)=%.11e ",i,lumdak);if(i%3==0)putchar(10);}putchar(10);printf("------------------------------------------------------------------------------------------------------\n");putchar(10);putchar(10);}int _tmain(int argc, _TCHAR* argv[]){double m[(N+1)*N/2+1] = {0.0};kk=0;MAX=1.0;time_t t0,t1;t0 = time( &t0);init(m);#ifndef PTSprintf("正在计算...\n\n");#endifwhile(true){kk++;find_pq(m);if(MAX<eps)break;#ifdef PTSprintf(" p=%d q=%d |max|=%e\n",p,q,MAX);printf("-----------------------------------------------------------------------\n\n"); #endifcalCosSin(m);refreshMetrix(m);}#ifdef PTSprintf(" p=%d q=%d |max|=%e\n",p,q,MAX);printf("-----------------------------------------------------------------------\n\n");#endifprintf("矩阵最终形态...\n");for(int i = 1 ; i <= PFrols ; i++){for( int j = (i-1)*i/2+1 ; j <= (i+1)*i/2 ; j++){printf(PFbits,m[j]);}putchar(10);}for(int i = 1 ; i <= PFrols+1 ; i++){printf(" ... ");}putchar(10);printf(" . .\n");printf(" . .\n");printf(" . .\n");for(int i = 1 ; i <= PFrols+2 ; i++){printf(" ... ");}putchar(10);t1 = time(&t1);#ifdef PTSprintf("计算并输出用时%.2f秒\n\n",difftime(t1,t0));#elseprintf("迭代次数%d,计算用时%.2f秒\n\n",kk,difftime(t1,t0)); #endifcalFinal(m);return 0;}运行结果如下：中间运行状态如下：结果分析➢有效性分析1.由输出结果可见矩阵经过21840次迭代后，非对角元全部为零或接近于零；2.代码中有定义预编译宏//#define PTS控制程序运行过程是否输出中间迭代结果，如果输出中间迭代结果，可以发现对角元素在迭代的后期变化非常小，达到收敛的效果；3.算法在多次运行中基本可以在45秒左右完成计算（酷睿i5双核处理器，10G存，64位windows10操作系统）。

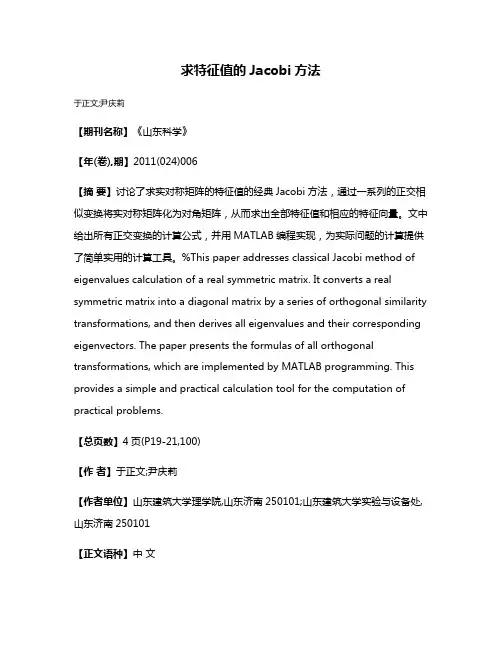

求特征值的Jacobi方法于正文;尹庆莉【期刊名称】《山东科学》【年(卷),期】2011(024)006【摘要】讨论了求实对称矩阵的特征值的经典Jacobi方法，通过一系列的正交相似变换将实对称矩阵化为对角矩阵，从而求出全部特征值和相应的特征向量。
文中给出所有正交变换的计算公式，并用MATLAB编程实现，为实际问题的计算提供了简单实用的计算工具。
%This paper addresses classical Jacobi method of eigenvalues calculation of a real symmetric matrix. It converts a real symmetric matrix into a diagonal matrix by a series of orthogonal similarity transformations, and then derives all eigenvalues and their corresponding eigenvectors. The paper presents the formulas of all orthogonal transformations, which are implemented by MATLAB programming. This provides a simple and practical calculation tool for the computation of practical problems.【总页数】4页(P19-21,100)【作者】于正文;尹庆莉【作者单位】山东建筑大学理学院,山东济南250101;山东建筑大学实验与设备处,山东济南250101【正文语种】中文【中图分类】O24【相关文献】1.大型带状特征值问题的块Jacobi-Davidson方法 [J], 谭静;汪晓虹2.广义特征值问题的并行块Jacobi-Davidson方法及应用 [J], 王顺绪;戴华3.求解右定两参数特征值问题的精化Jacobi-Davidson方法 [J], 滕忠铭;卢琳璋4.大型实对称特征值问题的块Jacobi-Davidson方法的不精确求解 [J], 谭静;汪晓红5.求解大型对称特征值问题的改进块Jacobi-Davidson方法 [J], 康艳艳因版权原因，仅展示原文概要，查看原文内容请购买。
雅可比矩阵(Jacobi方法)Jacobi 方法Jacobi方法是求对称矩阵的全部特征值以及相应的特征向量的一种方法，它是基于以下两个结论1) 任何实对称矩阵A可以通过正交相似变换成对角型，即存在正交矩阵Q,使得Q T AQ = diag(λ1 ,λ2,…,λn) (3.1)其中λi(i=1,2,…,n)是A的特征值，Q中各列为相应的特征向量。
2) 在正交相似变换下,矩阵元素的平方和不变。
即设A=(aij )n×n,Q交矩阵,记B=Q T AQ=(bij )n×n, 则Jacobi方法的基本思想是通过一次正交变换,将A中的一对非零的非对角化成零并且使得非对角元素的平方和减小。
反复进行上述过程,使变换后的矩阵的非对角元素的平方和趋于零，从而使该矩阵近似为对角矩阵，得到全部特征值和特征向量。
1 矩阵的旋转变换设A为n阶实对称矩阵，考虑矩阵易见 Vij(φ)是正交矩阵, 记注意到B=VijA的第i,j行元素以及的第i,j列元素为可得≠0，取φ使得则有如果aij对A(1)重复上述的过程，可得A(2) ,这样继续下去, 得到一个矩阵序列{A(k) }。
可以证明，虽然这种变换不一定能使矩阵中非对角元素零元素的个数单调增加，但可以保证非对角元素的平方和递减，我们以A与A(1)为例进行讨论。
设由式(3.4)可得这表明,在上述旋转变换下,非对角元素的平方和严格单调递减,因而由(3.2)可知，对角元素的平方和单调增加。
2. Jacobi方法通过一系列旋转变换将A变成A(k+1) ,求得A的全部特征值与特征向量的方法称为Jacobi方法。
计算过程如下1)令k=0, A(k) =A2) 求整数i,j, 使得3) 计算旋转矩阵4) 计算A(k+1)5) 计算6) 若E(A(k+1))<ε, 则为特征值，Q T = (V(0) V(1)…V(k+1))T的各列为相应的特征向量；否则，k+1=>k返回2,重复上述过程。
