测量系统分析（MSA）

通用测量系统指南

- 引言、目的和术语

- 测量系统的统计特性

评价测量系统的程序 - 测量系统变差的类型：偏倚、重复性、再现性、稳定性和线性

- 测量系统的分析

- 测量系统研究的预备

- 计量型测量系统分析：

1. 稳定性分析方法

2. 重复性和再现性分析方法

3. 线性分析方法

- 量具特性曲线

- 计数型量具研究

Measurement System Analysis – MSA

测量系统分析

测量系统的特性

◆ 测量：

- 通过把零件与已定的标准进行比较，确定出该零件有多少单位的过程。

- 有数值与标准测量单位

- 是测量过程的结果

测量数据的质量

◆ 基准值

- 确定比较的基准 - 关于理解“测量的准确性”专门重要

- 能够在实验条件下，使用更准确的仪器以建立准确的测量来获得

测量数据的质量

◆ 高质量

- 关于某特性，测量接近基准值

◆ 低质量

- 关于某特性，测量远离基准值

过程

◆ 过程的声音

★ 人

★ 装置

★ 材料

★ 方法

★ 环境

输入过程/系统过程模式

质量循环中的测量系统

使用统计方法

进行准确测量

我们工作的方法/资源配合产品或服务

确定改进的机会

改善治理者责任质量策划实施测量4.10 客户的专门要求4.3

测量系统必须具有的性能

◆ 测量系统必须处于统计操纵中

◆ 测量系统的变差小于制造过程的变差

◆ 测量系统的变差小于规定极限或同意的公差

◆ 测量变差小于过程变差或公差带中较小者

◆ 测量最大(最坏)变差小于过程变差或公差带中较小者

定义

◆ 量具

- 用来猎取测量的任何设备

◆ 测量系统

- 用来给被测特性赋值的操作、程序、量具及其他设备、软件和操作人员的集合

◆ 公差

- 零件特性同意的变差

◆ 受控

- 变差在过程中表现稳定且可预测

◆ 不受控

- 所有专门缘故的变差都不能消除

- 有点超出操纵图的操纵限，或点在操纵限内呈非随机分布形状

受控过程

+1σ=68%

+2σ=95%

+3σ=99.7%

定义

◆ 分辨率

- 测量设备能将测量的标准件分细的程序

- 测量设备所能指示的最小的刻度

◆ 分辨能力

- 测量设备检测被测参数的变差的能力

测量系统的变差类型

◆ 重复性

- 一个操作者，用一种量具，对同样零件的同一特性进行多次测量，所获得的测量值的变差。

◆ 再现性

- 不同的操作者，用同样的量具，对同样零件的同一特性进行测量，所获得的测量平均值的变差。

◆ 偏倚

- 所见测量结果的平均值与基准值之差。

◆ 线性

- 量具在预期工作范围内，偏移值的差值。 ◆ 稳定性

- 测量系统在某连续时刻内测量相同零件的单个特性所得测量总变差。

◆ 分布能由以下特性进行描绘：

位置 – 偏倚、线性、稳定性

宽度或范围—重复性、再现性

基准值

观测平均值

图1 偏倚图2 重复性

稳定性

再现性

操作者操作者操作者A 时刻时刻图3 再现性图 4 稳定性

线性

线性是在量具预期的工作范围内，偏倚值的差值。

基准值基准值

偏倚较小

观测的平均值

无偏倚有偏

线性（变化的线性偏倚）

评价方法

◆ 可变量具（利用量具的重复性与再现性报告进行长期研究的方法）

★★ 量具R&R可同意的指导原则:

- < 10%：测量系统能够同意。

- 10% to 30%：基于应用的重要程度、量具的成本、修理成本等考虑，可能被同意。

- > 30%：需要改进，尽一切努力确定问题所在并将之改正。

◆ 可变量具研究（图形方法）

- 误差图

- 极差图

- 均值 / 键图

- 归一化的单值图

- 振荡图

- X – Y均值 – 基准图

- X – Y比较图

- 散点图 ◆ 极差法：只提供整个测量系统的总体情形；

◆ 均值极差法（X&R）：同意将测量系统分解成重复性和再现性而不是它们的交互作用；

◆ ANOVA法：能用来确定这种量具与评价人员之间的交互作用。

极差图可关心确定：

. 关于重复性的统计操纵；

. 评价人对每个零件测量过程的一致性。

极差

3 .

2 . . . . . . .

0 。

A B C A B C A B C A B C A B C 评价人

1 2 3 4 5 零件

图13a1 极差图 . . . . .UCLR

极差

3 .

2 . . . . . .

0 。

1 2 3 4 5 1 2 3 4 5 1 2 3 4 5 零件

A B C 评价人

图13a2 极差图

误差图（图13b）

测量系统的数据分析可采纳依照已同意的基准值得到的单值偏差的“误差图”来进行。每个零件的单值偏差或误差计算取决因此否可得到被测数据的基准值来选择如下二公式之一：

误差 = 观测值 – 基准值

或

误差 = 观测值 – 零件平均测量值

在任何其它统计分析之前应系统地分离明显缘故造成的系统偏差。从画出的数据分析中能够得出多个有用解释。例如，从图13b中能够看出一些现象：

1）评价人B的第二个读数有规律地高于其第一个读数；

2）评价人B的平均值高于其他评价人的测量平均值；

3）10号零件专门难测量一致——我们应确定其缘故。 . . . . . . . UCLR

零件1 零件2 零件3

零件4

零件5

20 B 误差 10 C B C C B-B B B C B B A A C 0 A A A C A B C C C A B C A A A -10 -20

20 B 10 B B B C B B B A 0 A A B C A C C A A A B B A A C C C C A -10 C -20 C

图13b 误差图

偏倚

为了在过程范围内指定的位置确定测量系统的偏倚，得到一个零件可同意的基准值是必要的。通常可在工具室或全尺寸检验设备上完成。基准值从这些读数中获得，然后这些读数要与量具R＆R研究中的评价人的观看平均值(定为XA,XB,XC) 进行比较。误差零件6 零件7 零件8 零假如不可能按这种方法对所有样件进行测量，可采纳下列替代的方法：

1）在工具室或全尺寸检验设备上对一个基准件进行周密测量；

2）让一位评价人用正被评价的量具测量同一零件至少10次；

3）计算读数的平均值。基准值与平均值之间的差值表示测量系统的偏倚（见线性一节）。

假如需要一个指数，把偏倚乘以100再除以过程变差（或公差），就把偏倚转化为过程变差（公差）的百分比。

假如偏倚相对比较大，查看这些可能的缘故：

1）基准的误差；

2）磨损的零件；

3）制造的仪器尺寸不对；

4）仪器测量了错误的特性；

5）仪器校准不当；

6）评价人员使用仪器不当。

偏倚示例

偏倚由基准值与测量观测平均值之间的差值确定。为此，一位评价人对

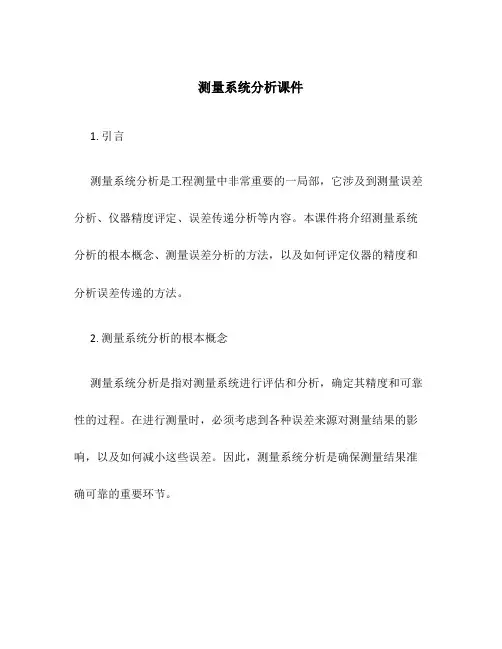

测量系统分析课件

1. 引言

测量系统分析是工程测量中非常重要的一局部，它涉及到测量误差分析、仪器精度评定、误差传递分析等内容。本课件将介绍测量系统分析的根本概念、测量误差分析的方法，以及如何评定仪器的精度和分析误差传递的方法。

2. 测量系统分析的根本概念

测量系统分析是指对测量系统进行评估和分析，确定其精度和可靠性的过程。在进行测量时，必须考虑到各种误差来源对测量结果的影响，以及如何减小这些误差。因此，测量系统分析是确保测量结果准确可靠的重要环节。 3. 测量误差分析的方法

3.1 误差来源的分类

在测量过程中，误差来源可以分为系统误差和随机误差两类。系统误差是由于仪器、环境等因素引起的，具有一定的规律性；而随机误差是由于测量条件的变化所引起的，没有规律性。

3.2 误差的评定方法

对于系统误差，可以通过校准仪器来减小；而对于随机误差，那么需要采用统计方法进行分析。常用的误差评定方法包括均方根误差〔RMSE〕和最大误差〔MAE〕等。

3.3 误差传递分析方法

误差传递分析是指在多个测量量相互关联的情况下，考虑误差来源的传递规律，对测量结果进行分析和处理的方法。常用的误差传递分析方法有传递函数法和蒙特卡洛方法等。 4. 仪器精度评定方法

仪器精度评定是指对测量仪器的性能进行评估和分析的过程。它包括仪器的准确性、稳定性、重复性等指标的评定。通常可以通过校准仪器和比对测试等方法来评定仪器的精度。

5. 实例分析

本课件还将通过一个实例来介绍测量系统分析的具体步骤和方法。通过这个实例，我们可以更加深入地了解测量系统分析的过程和应用。

6. 总结

通过本课件的学习，我们可以了解测量系统分析的根本概念、测量误差分析的方法，以及仪器精度评定和误差传递分析的方法。掌握这些知识，可以提高测量结果的准确性和可靠性，在工程测量中发挥重要作用。参考文献

• 张三,李四. 测量系统分析与精度评定. 中国计量出版社,2024.

测量系统分析2篇

测量系统分析

第一篇：激光测距系统分析

激光测距系统是将激光束发射至目标物上，利用目标物反射的激光回波进行距离测量的重要设备之一。该系统的三个主要组成部分包括激光源、检测器以及信号处理系统。

激光源是连接激光发射器的组件，用于产生激光脉冲。同时，其还包括反射器，用于提供标准距离以校准系统。检测器由一个光电元件和电子电路组成，用于接收从目标物反射回来的激光脉冲。当光电元件接收到激光脉冲时，会发出一个电流脉冲，转换为电子信号。信号处理系统包括电子组件，用于计算并处理激光脉冲的时间差，然后转换为距离信息。

激光测距的精度取决于激光脉冲的宽度及检测器的灵敏度。激光脉冲的宽度和频率越高，则能够测得更高的精度。通过对不同的激光波长进行选择，可以获得不同的测量精度。

此外，无论是室内还是室外测量，环境因素都会影响测量准确度。例如，温度、湿度和空气密度的变化可能导致激光传输的折射程度发生变化，进而影响激光测距的精度。因此，在使用激光测距系统时，需要仔细控制环境因素，以确保准确度。

最后，需要注意的是，激光测距系统的使用需要遵循安全规定，以防止激光造成伤害。

第二篇：全站仪系统分析

全站仪系统是一种高精度的测量仪器，用于测量三维坐标和角度值。该仪器由望远镜、转盘、激光器、显示器和存储器等部分组成。

望远镜是全站仪中最重要的组件之一，用于观察测量点。通过将视线对准目标，可以测量目标点的坐标值。转盘包含水平托盘和垂直托盘，用于控制全站仪的垂直和水平方向。激光器可以用来瞄准测量点，以确定目标点的位置和角度。显示器用于显示测量的结果，而存储器用于保存测量数据以备将来参考。

在使用全站仪时，需要注意的是，整个系统的准确度取决于各个部件之间的精度。例如，激光器的指向准确性和视线的焦距都可能会影响测量结果的准确性。此外，应当小心地操作全站仪，避免碰撞或其他损坏，这可能会影响全站仪的准确度和稳定性。
