钳形电流表的使用

钳形电流表的操作方法
钳形电流表是用来测量电流大小的量具，它具有精度高、可靠性强、安全可靠、操作简单等优点。

适用于电脑控制、接口控制、微控制、现场控制等场合，可用于研究实验和制造等领域。

本文将介绍钳形电流表的操作方法，帮助读者更好地了解和使用这种仪器。

一、操作前的准备
1、钳形电流表的外形尺寸及安装位置：在安装之前，应先确定仪器的外形尺寸及位置，以便确定型号和尺寸，以确保仪器的安全安装。

2、连接仪器的电源：钳形电流表的电源可以是直流供电或交流供电，在连接电源之前，应先确定仪器的电压规格，以免超载电源。

3、选择接口线：通常需要选择具有良好电气性能和合理参数的接口线来连接仪器，以保证仪器的精度和安全性。

4、检查仪器的工作状态：在操作前，应确认仪器的外观无损坏，电气、机械运行正常，并确认仪器的各项参数正确，确保测量数据的准确性。

二、钳形电流表的使用
1、安装完毕后，将电源开关置于“ON”状态，将接触钳放置于要测量的线路上，开始测量，仪器将会显示出测量出来的实时电流值。

2、一般情况下，钳形电流表的读数范围为-1999mA至1999mA，当电流值超过此范围时，仪器将不可用。

3、仪器操作时，应将接触钳的握柄完全打开，以免仪器受到电
流攻击，破坏仪器的精度。

4、测量完毕后，应将电源开关置于“OFF”状态，并将接触钳从线路上取下，以保障仪器的安全使用。

三、结束语
本文介绍了钳形电流表的操作方法，希望能够帮助读者更好的了解和使用这种仪器。

在使用钳形电流表时，应注意仪器的安装位置、选择接口线、检查工作状态、连接电源和操作安全等问题，以保证测量的精度和安全性。

胜利钳形电流表使用方法胜利钳形电流表是一种用于测量电流的仪器，它可以通过夹在电路中的导线上来测量电流的强度。

使用胜利钳形电流表时，需要注意以下几个步骤：一、准备工作在使用胜利钳形电流表之前，首先需要确保胜利钳形电流表的电池电量充足。

同时，也要检查一下胜利钳形电流表的夹头是否完好，没有损坏或松动。

二、选择合适的量程胜利钳形电流表通常具有多个量程档位，根据实际测量的电流大小，选择合适的量程档位。

如果电流超过了量程档位，将会导致测量结果不准确。

三、连接电路在使用胜利钳形电流表之前，需要先断开电路。

然后，将胜利钳形电流表的夹头打开，夹在要测量的电路导线上。

确保夹头与导线有良好的接触，以免造成测量误差。

四、选择测量模式胜利钳形电流表通常具有直流和交流两种测量模式。

根据实际测量的电流类型，选择相应的测量模式。

如果选择错误的测量模式，将会导致测量结果不准确。

五、读取测量结果当连接好电路并选择好测量模式后，可以打开胜利钳形电流表的电源。

此时，胜利钳形电流表将会显示出实时的电流数值。

可以通过胜利钳形电流表上的数字显示屏来读取测量结果。

六、注意安全在使用胜利钳形电流表时，需要注意安全。

避免触摸导线和胜利钳形电流表的金属接触部分，以免发生触电事故。

同时，也要避免胜利钳形电流表受到冲击或摔落，以免损坏仪器。

七、存储和维护在使用完胜利钳形电流表后，要及时关闭电源，并将胜利钳形电流表存放在干燥、通风的地方。

如果长时间不使用，建议取出电池，以免电池漏液导致仪器损坏。

总结起来，使用胜利钳形电流表的方法包括准备工作、选择合适的量程、连接电路、选择测量模式、读取测量结果、注意安全以及存储和维护。

正确使用胜利钳形电流表可以确保测量结果的准确性，并保护仪器的安全和稳定性。

希望通过本文的介绍，读者对胜利钳形电流表的使用方法有了更加清晰的理解。

钳型电流表的使用方法钳型电流表的原理及使用方法:钳型表是一种用于测量正在运行的电气线路的电流大小的仪表，可在不断电的情况下测量电流。

下面是小编整理的关于电流表的使用方法，欢迎阅读。

钳型电流表的原理及使用方法钳型表是一种用于测量正在运行的电气线路的电流大小的仪表，可在不断电的情况下测量电流。

1.结构及原理钳表实质上是由一只电流互感器、钳形扳手和一只整流式磁电系有反作用力仪表所组成。

2.使用方法(1)测量前要机械调零(2)选择合适的量程，先选大，后选小量程或看铭牌值估算。

(3)当使用最小量程测量，其读数还不明显时，可将被测导线绕几匝，匝数要以钳口中央的匝数为准，则读数=指示值×量程/ 满偏×匝数(4)测量时，应使被测导线处在钳口的中央，并使钳口闭合紧密，以减少误差。

(5)测量完毕，要将转换开关放在最在量程处。

3.注意事项(1)被测线路的电压要低于钳表的额定电压。

(2)测高压线路的电流时，要戴绝缘手套，穿绝缘鞋，站在绝缘垫上。

(3)钳口要闭合紧密不能带电换量程。

普通电流表的使用规则①电流表要串联在电路中(否则短路。

②电流要从"+"接线柱入,从"-"接线柱出(否则指针反转。

);③被测电流不要超过电流表的量程(可以采用试触的方法来看是否超过量程。

);④绝对不允许不经过用电器而把电流表连到电源的两极上(电流表内阻很小，相当于一根导线。

若将电流表连到电源的两极上，轻则指针打歪，重则烧坏电流表、电源、导线。

).电流表读数:1.看清量程2.看清分度值(一般而言,量程0~3A分度值为0.1A,0~0.6A为0.02A)3.看清表针停留位置(一定从正面观察)--使用前的准备:1.校零,用平口改锥调整校零按钮.2.选用量程{用经验估计或采用试触法}。

• • • •
知识拓展 学习完成，有什么新的启发？The expansion of knowledge 钳形表工作原理 钳型表的工作原理和变压器一样。初级线圈就是穿过钳型铁芯的导线， 相当于1匝的变压器的一次线圈，这是一个升压变压器。二次线圈和 测量用的电流表构成二次回路。当导线有交流电流通过时，就是这一 匝线圈产生了交变磁场，在二次回路中产生了感应电流，电流的大小 和一次电流的比例，相当于一次和二次线圈的匝数的反比。钳型电流 表用于测量大电流，如果电流不够大，可以将一次导线在通过钳型表 增加圈数，同时将测得的电流数除以圈数。 钳形电流表的穿心式电流互感器的副边绕组缠绕在铁心上且与交流 电流表相连，它的原边绕组即为穿过互感器中心的被测导线。旋钮实 际上是一个量程选择开关，扳手的作用是开合穿心式互感器铁心的可 动部分，以便使其钳人被测导线。 测量电流时，按动扳手，打开钳口，将被测载流导线置于穿心式电流 互感器的中间，当被测导线中有交变电流通过时，交流电流的磁通在 互感器副边绕组中感应出电流，该电流通过电磁式电流表的线圈，使 指针发生偏转，在表盘标度尺上指出被测电流值。

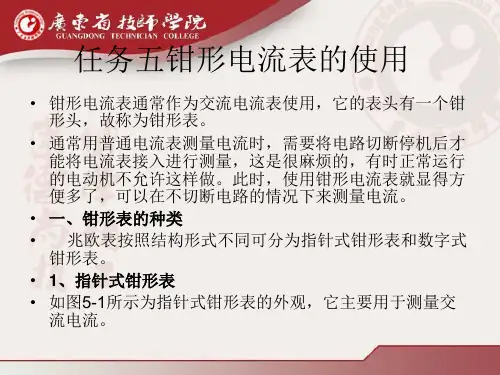

任务五钳形电流表的使用
• 钳形电流表通常作为交流电流表使用，它的表头有一个钳 形头，故称为钳形表。 • 通常用普通电流表测量电流时，需要将电路切断停机后才 能将电流表接入进行测量，这是很麻烦的，有时正常运行 的电动机不允许这样做。此时，使用钳形电流表就显得方 便多了，可以在不切断电路的情况下来测量电流。 • 一、钳形表的种类 • 兆欧表按照结构形式不同可分为指Байду номын сангаас式钳形表和数字式 钳形表。 • 1、指针式钳形表 • 如图5-1所示为指针式钳形表的外观，它主要用于测量交 流电流。
• • •
2）测量电流 用钳形表测量电流，在这里选择学校安全用电实验台为电流检测对象，介绍 一个钳形表检测电流的步骤。具体操作步骤见表5-5。 表5-5 钳形表测量电流的操作步骤
