110kV变电站备自投原理及其二次回路探讨 张建

110kV变电站继电保护二次回路改造需注意的问题及解决方案研究摘要：变电站的继电保护装置，是在变电站电气设备发生故障或异常情况下，对其进行及时处理的重要保障，对保证整个变电站正常工作具有非常重要的意义。

基于此，本文首先针对110kV变电站继电保护二次回路改造过程中存在的问题进行分析，并且提出了相关应对解决方案，保证变电站供电工作质量和稳定性。

关键词：110kV变电站；继电保护；回路改造；控制随着科学技术的不断进步，电力系统也在不断的发展，为了确保变电站工作能够正常的运行，就需要对变电站进行改造。

因为，变电站系统在运行的过程中，如果出现了一些故障问题会影响到电力系统的正常运行，进而影响到人们日常生活和工作。

因此，需要对变电站进行改造，将这些故障消除在根源当中，提高电力系统的运行稳定性和安全性。

针对此情况，需要对110kV变电站继电保护二次回路改造问题进行了探讨，并提出了相应解决方案，以供相关工作人员的参考。

1110kV变电站继电保护二次回路改造需注意的问题1.1保护装置遥信开入公共端电压不同在电力系统中当中的二次回路主要是将二次设备和回路相连接，主要是对一次设备展开检测和保护以及调整的。

如果变电站的继电保护二次回路出现一系列问题，就会对变电站的稳定性运行造成影响。

因为电力系统发生故障非常频繁，所以，要加强对继电保护的二次回路的高度重视，而且要对其进行有效的改造[1]。

在对变电站进行改造的过程中，要确保110kV变电站中保护装置与公共端电压保持一致，进而保证装置的正确动作。

一般情况下，110kV变电站公共端电压都是220V，如果110kV变电站中保护装置与公共端电压不一致，会使保护装置出现误动或者拒动的情况[2]。

在对110kV变电站进行改造的过程中，要将不同的电压等级进行区分，并且将不同电压等级的断路器、母差保护、距离保护等装置分别开入不同电压等级的公共端，并且对公共端电压进行测试，如果出现两个以上不同的电压等级，会使装置无法正常动作进而影响到电网的正常运行，因此在110kV变电站改造过程中要合理调节公共端电压[3]。

110kV变电站备自投原理及其二次回路探讨摘要：我国电力行业的快速发展推动我国整体经济建设发展迅速，为我国人们的生产生活奠定了非常坚实的基础。

随着经济的快速发展和用电负荷的不断增长，人们对电网的供电能力、供电可靠性有了更高的要求。

因此，备自投装置应在电网构架已确定的基础上，不断提高自身的供电可靠性。

当前中国的110kV变电站常配备备自投装置，备自投装置是否正确动作直接影响着电网的正常运行。

关键词：110kV变电站；备自投原理；其二次回路引言科学技术的快速发展使我国快速进入现代化发展阶段的同时，我国电力行业迎来新的发展机遇。

电力系统很多重要场合对供电可靠性要求很高，采用备用电源自动投入装置是提高供电可靠性的重要措施。

在电力系统中，备用电源自动投入装置简称备自投装置（AAT）。

1变电站备自投的原则变电站在日常运行当中，需要承受很多方面的压力，例如设备上的压力、运行上的压力、电力供需上的压力等等，当无法承受压力的时候，就会发生一系列的事故，此时，备自投就会自动运行，维护正常工作，给维护人员提供更多的抢修时间，尽量不耽误广大居民的正常用电。

经过大量的总结分析，文章认为，变电站备自投原则可以分为以下几个方面：第一，备自投装置属于应急装置，在投入工作时，必须是变电站失去工作电源、备用电源正常状态下投入。

倘若备用电源不满足相关电压条件，备自投装置不应该有任何动作，需要立即放电。

从以往的工作来看，这一条原则并没有被打破。

第二，工作电源的母线失压时，工作人员应该及时对电源进行相应的检查，主要是进行无电流的检查工作。

在符合标准的情况下，启用备自投。

此项原则主要是为了防止电压互感器，在二次电压断线的时候，造成不必要的失压情况，防止引起备自投误动。

第三，备自投装置在理论上，只允许动作一次。

倘若变电站的工作电源发生失压的情况，备自投装置在及时的动作以后，如果继电保护装置再一次发生动作，同时将备用电源断开，证明可能存在永久故障。

110kV备自投与保护装置配合问题的分析和探讨摘要：备自投装置在110kV及以下电力系统中的应用较为广泛，一方面，改装置同线路保护装置间存在一定配合问题，另一方面，其同主变保护以及母线保护之间也存在较为密切的联系。

因而，需要结合现场实际情况，通过对备自投处于正常状态下的充放电与动作逻辑予以深入分析，在此基础上对其予以优化改进，从而为电力系统的稳定运行奠定起坚实的基础。

关键词：备自投；保护装置；配合；110kV；分析；探讨前言现阶段，随着技术的不断革新，电力系统新技术、新原理以及新设备的应用取得了较大发展，与此同时，对继电保护及其自动装置的更新迭代要求亦日渐迫切。

为了切实保障电力系统的安全稳定运行，对新设备的运用应予以持续改进完善，备自投装置属于电力系统的重要组成部分，对供电可靠性的影响较大。

然而，备自投装置受到多方面因素的影响，如种类、型号、厂家、具体功能等方面均具有一定差异性，致使其在现场应用中同保护装置存在不同程度的配合问题，对此类问题的深入分析是充分发挥装置效果的关键。

有基于此，本文对这一问题予以了深入分析，希望能够为相关实践提供一定借鉴参考。

1、110kV备自投与保护装置实现有效配合的基本要求在110kV线路的运行过程中，备自投承载着隔离故障、缩小故障范围、确保设备能够供电稳定性的重要功能，但备自投设备同保护装置之间的配合存在问题，即有可能产生拒动以及误动等问题，致使电网故障范围呈现出扩大化的趋势。

因而，在进行备自投与保护装置的配合设计时，应切实满足下述几个方面的要求：（1）备用电源的投入应当在工作电源或设备确定为断开状态时方可进行，否则会使得备用电源投入到产生故障的元件上，进而加剧事故的严重性，导致设备的进一步损坏；（2）备自投装置动作应在工作电源或设备电压消失时进行，而不管是何因素导致的电压消失，因而，需要在备自投装置内设置独立的低电压启动部分；（3）备自投装置的动作次数应限定为1次，这样在母线或引出线上产生了永久性故障情形下，备用电源初次投入后故障依然无法消除，继电保护装置动作会实现备用电源的断开并在之后不允许备用电源的再次投入，亦即备自投放电并闭锁；（4）备自投装置在备用电源无法满足有压条件时不应动作，电力系统出现的故障有可能致使工作母线与备用母线同时失电，此时若备自投装置动作会引起负荷的转移，使之移到备用电源上，造成备用电源的过度负荷；（5）若选择人工形式对工作电源予以切除，则备自投装置不应动作。

110kV备自投装置的工作原理及运行维护分析摘要：随着社会的不断发展，人们的用电需求量也越来越大，与此同时对用电的安全性和稳定性也提出了比较高的要求。

电力安全对人们的日常生活和社会经济发展都产生着重要的影响。

110kV备自投装置的出现有效地维护了供电的稳定和安全。

本文主要对110kV备自投装置的运行和维护开展分析，以此为供电事业的发展提供有效地参考，有效地满足人们日常生活中的用电需求并推动电力经济的火热发展。

关键词：110kV；备自投装置；运行；维护伴随着电网在不断地迅速发展壮大，在人们的日常生活当中慢慢地形成了庞大并且复杂的电力系统网络，由此也使在电力用电供电方面的可靠性和连续性的要求不断地提高。

在国民经济的发展过程当中，电力安全的影响显而易见。

如果电力安全得不到保障，一方面影响了人们的正常生活，另一方面也造成了用电事故，严重情况下会导致人们的生命财产安全损失，引发社会的悲剧。

为了解决这些问题，备自投装置的使用是一种处理方式，但是该装置的使用并非是决定的，要进行理性的分析和探讨，并且加强对运行维护的学习，确保设备的使用合理、顺畅，降低事故发生概率，提高运行效率和电力行业经济的发展水平。

一、备自投装置的原理备自投装置的全称是微机线路备自投保护装置，是一种保护的装置，它的核心部分采用高性能的单片机，里面有多个模块来组成，有CPU模块、继电器模块、交流电源模块和人机对话模块等多个模块，抗干扰性比较强，稳定性可靠，同时在使用上十分方便。

在备自投装置当中，它的液晶数显屏和备自投面板上都会有按键，这些按键的操作也比较简单。

备自投装置主要在交流不间断采样方式的帮助下进行信号的收集，然后利用傅里叶法来进行计算，从而对电源的状态进行准确的判断，然后开展延时的切换电源操作。

备自投装置是可以进行在线运行状态的监视的，随时随地对输入的电气量、开关量、定值等信息进行观察。

由于这个系统是带着软硬件看门狗功能和事件的记录功能的，因此在监测方面会更加容易获得。

浅析110kV备自投装置异常动作的原因和对策摘要：本文介绍了目前110kV变电站中常用的110kV备自投装置的原理，并围绕一次备自投装置异常动作的原因进行了详细分析，并就异常动作的原因从设备出厂监造、设备调试验收、设备的现场运行规程规定和备自投装置定值等方面提出应对措施。

关键词：电力系统备自投装置变电站防范措施一、前言目前随着电力系统的逐步发展，对电力系系统的可靠性的要求也越来越高，电力系统提高供电可靠性的方法大致有以下几种：一是采用环网供电，此种方式使得供电可靠性大大提高，但多级环网对系统稳定不利，在中低压电网中较少采用；另一种提高供电可靠性的方式是采用双电源供电，在中低压电网中较为广泛地选择双电源供电，当其中一路电源出现故障不能正常供电时自动切换至另一路电源供电的方式。

因此熟悉双电源供电运行方式的110kV备自投装置的基本原理，提高动作原因判断能力，对快速处理事故，确保电力系统供电可靠性有着极其重要意义。

二、110kV备自投装置的工作原理介绍图一 110kV变电站备自投装置常见接线方式当两段母线分列运行时，装置选择分段(桥)开关自投方案。

充电条件：1) Ⅰ母、Ⅱ母均三相有压；2) 1DL在合位，2DL在合位，分段开关3DL在分位。

经备自投充电时间后充电完成。

方式1--Ⅰ母失压:放电条件：1) 分段开关3DL在合位经短延时；2) Ⅰ、Ⅱ母均不满足有压条件（线电压均小于Uyy），延时15S；3) 本装置没有跳闸出口时，手跳1DL（KKJ1变为0）或者手跳2DL（KKJ2变为0）（本条件可由用户退出，即“手跳不闭锁备自投”控制字整为1）；4) 引至‘闭锁方式3自投’和‘自投总闭锁’开入的外部闭锁信号；5) 1DL，2DL的TWJ异常；使用本装置的分段操作回路时，控制回路断线，弹簧未储能（合闸压力异常）；6) 整定控制字或软压板不允许Ⅰ母失压分段自投；动作条件和过程：当充电完成后,Ⅰ母无压（三线电压均小于无压起动定值）、I1无流，Ⅱ母有压起动，经Tt3延时后，两对电源1跳闸接点动作跳开1DL，联跳Ⅰ母开关跳闸接点动作跳开Ⅰ母需要联切的开关。

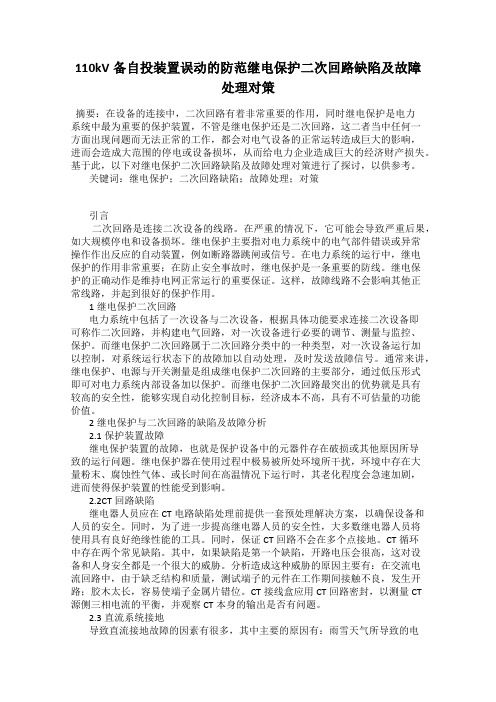

110kV备自投装置误动的防范继电保护二次回路缺陷及故障处理对策摘要：在设备的连接中，二次回路有着非常重要的作用，同时继电保护是电力系统中最为重要的保护装置，不管是继电保护还是二次回路，这二者当中任何一方面出现问题而无法正常的工作，都会对电气设备的正常运转造成巨大的影响，进而会造成大范围的停电或设备损坏，从而给电力企业造成巨大的经济财产损失。

基于此，以下对继电保护二次回路缺陷及故障处理对策进行了探讨，以供参考。

关键词：继电保护；二次回路缺陷；故障处理；对策引言二次回路是连接二次设备的线路。

在严重的情况下，它可能会导致严重后果，如大规模停电和设备损坏。

继电保护主要指对电力系统中的电气部件错误或异常操作作出反应的自动装置，例如断路器跳闸或信号。

在电力系统的运行中，继电保护的作用非常重要；在防止安全事故时，继电保护是一条重要的防线。

继电保护的正确动作是维持电网正常运行的重要保证。

这样，故障线路不会影响其他正常线路，并起到很好的保护作用。

1继电保护二次回路电力系统中包括了一次设备与二次设备，根据具体功能要求连接二次设备即可称作二次回路，并构建电气回路，对一次设备进行必要的调节、测量与监控、保护。

而继电保护二次回路属于二次回路分类中的一种类型，对一次设备运行加以控制，对系统运行状态下的故障加以自动处理，及时发送故障信号。

通常来讲，继电保护、电源与开关测量是组成继电保护二次回路的主要部分，通过低压形式即可对电力系统内部设备加以保护。

而继电保护二次回路最突出的优势就是具有较高的安全性，能够实现自动化控制目标，经济成本不高，具有不可估量的功能价值。

2继电保护与二次回路的缺陷及故障分析2.1保护装置故障继电保护装置的故障，也就是保护设备中的元器件存在破损或其他原因所导致的运行问题。

继电保护器在使用过程中极易被所处环境所干扰，环境中存在大量粉末、腐蚀性气体、或长时间在高温情况下运行时，其老化程度会急速加剧，进而使得保护装置的性能受到影响。

110kV变电站备自投装置分析摘要：目前南方电网中比较重要的110kV变电站都已经基本装有设备自投装置。

本文基于110kV变电站进线备或内桥（分段）备原理进行分析，备自投是如何保证对用户供电的连续性和可靠性。

关键词：进线备；内桥（分段）备；可靠性；小电源；闭锁；0 引言随着我国人民生产生活的现代化程度日益提高，国民对于电力供应可靠性要求的不断提高，备自投装置（BZT）将作为电力系统中非常重要的安全自动装置。

在110kV变电站大多采用进线备或内桥（分段）备的运行方式来保证对用户供电的连续性和可靠性。

1 备自投装置（BZT）动作基本原则根据《电力装置的继电保护和自动装置设计规范》，备自投装置应遵循以下基本原则：⑴、只有工作电源确实被断开后，备用电源才能投入。

⑵、备自投备用对象故障，应闭锁备自投。

⑶、备自投延时应大于最长的外部故障切除时间。

⑷、人工切除工作电源时，备自投不应动作。

⑸、备用电源不满足有压条件时，备自投不应动作。

⑹、备自投装置应保证只动作一次。

⑺、装置启动部分能反应工作母线失去电压的状态。

⑻、备自投装置的动作时间以负荷的停电时间最短。

⑼、PT二次侧的熔断器熔断时，备自投装置不应动作。

⑽、自动投入装置中，可设置工作电源的电流闭锁回路。

2备自投装置（BZT）充电与放电3.1有压、无压和无流条件1) 母线有压：母线的线电压Uab和Ubc至少有一个大于母线有压的定值Ud1。

2) 母线无压：母线的线电压Uab和Ubc均都小于母线无压的定值Ud2。

3) 进线有压：采集进线PT的一个线电压（或相电压）Upt大于进线有压的定值Ud3。

4) 进线无流：工作电源进线的一个相电流IL小于进线无流定值Id1（小于最小负荷电流I0）。

3.2备自投装置充电条件充电条件包括如下内容：1) 备自投装置已投入工作；2) 工作电源和备用电源均正常（有压）；3) 工作断路器和备用断路器正常；4) 无闭锁条件、放电条件。

且备自投装置充电时长为10s。

110kV变电站备自投原理及其二次回路探讨摘要：随着我国经济建设的不断发展以及社会发展速度的不断提升，国家以及社会的发展在一定程度上需要国家电力网络进行跟进建设。

同时由于社会基础的发展需要国家电网在供电能力以及供电水平上得到提升，因此，备自投装置需要构建在已有的电力网络建设中，通过工程施工提升电网供电的可靠性以及稳定性。

当前中国发展的过程中，110kV变电站常常自身配备了备自投装置。

因此本文将针对110kV变电站中配备的关于备自投装置的工作原理以及实际的二次回路问题进行探讨以及研究。

关键词：110kV变电站；备自投装置；二次回路引言在当前我国经济不断发展的过程中，由于人们对于电力资源的迫切需求，以及电力资源稳定状况要求的提升，电力系统的正常运行直接关乎到了电力能源的实际生产以及供应问题，也是变电站进行实际工作的基础。

110kV变电站所配置的备自投装置可以保证其正常的运行，对于保证稳定供电以及供电系统的正常运行有着不可或缺的作用。

因此在此基础上，需要对110kV变电站的工作原理进行分析，并且深入的探讨二次回路运行机制。

一、备自投装置触发原理在实践的使用过程中，常见的备自投装置有主变备投、母线分段备投、电源进线备投等。

本文将针对进线备自投技术的使用为主要的讨论重点，对备自投装置在实践中的使用进行分析。

在一般的运行状态下，110kV变电站通常会通过两条线路进行实际的供电操作。

当主线路出现问题时可以通过线路保护装置实行跳闸保护操作，主线路无法正常使用时就可以通过备自投装置的使用来对电流以及电压量进行检测。

并且在此操作下当出口电压稳定时就可以恢复主线路的电压正常运行，进而保证变电站的正常运行。

备自投装置的运行主要建立在以下的运行原则基础上：首先当主线路故障跳闸且重合失败，母线失压及备用线路有压有流的前提下才会触发备自投装置进行相关的线路切换。

其次就是备自投装置的运行需要建立在手动操作的基础之上。

在备自投装置完成一次运行操作以后，需要进行一次手动的复原工作才能保证下次的备自投装置正常的启动。

110KV变电站备自投装置应用分析本文就该问题进行了分析，提出了改进措施。

单母分段接线方式变电站在继电保护配置、继电保护范围等方面与内桥接线方式存在差别，本文分析备自投装置在单母分段接线方式中应用存在的问题，提出了解决措施。

标签：变电运行；备自投；内桥；单母分段接线；改进措施1 备自投原理备用电源自动投入装置是电力系统提高供电可靠性、保证供电连续性的一种有效手段，主要用于110kV及以下电压等级的系统中。

目前电网应用的备自投装置一般都具有几种典型方案（包括母联或桥开关备自投、进线备自投、线路开关备自投、变压器备自投等），针对不同的电网接线形式，通过不同的整定，适用于各种不同的场合要求。

新型的备自投装置还研发了可以与电网接线自适应的动作方案，通过对开关辅助接点开入量的判断，得出目前变电站的实际运行方式，从而智能地切换到与之相适应的备自投方式，减少了方式压板的投退。

不论采取哪种方案，备自投装置基本上都遵循以下原则：（1）只有工作电源断开后，备用电源才能投入。

工作电源失压时，不论其进线断路器是否断开，备自投装置要先断开该断路器，确认该断路器在分位后，备自投逻辑才进行。

（2）要正确选取备自投装置的充电、放电和启动条件，保证备自投装置只动作一次。

（3）要充分考虑备自投装置的闭锁条件，防止备自投发生不正确动作的情况。

（4）备自投装置的整定时间必须考虑与线路重合闸、线路后备保护和上下级备自投装置动作时间的配合，并考虑相应的延时和闭锁功能。

（5）备自投动作投入备用电源，若备用电源投于故障，应具有加速跳闸功能。

（6）备自投的放电条件应考虑必要的延时，以防止系统扰动、故障等短时异常条件造成备自投闭锁。

备自投的应用应该考虑全站电源的分布情况，防止电网的非同期并列。

（7）手动或遥控断开主供电源断路器时，备自投装置不应该动作。

2内桥接线方式单主变运行故障分析2.1故障分析图1：进线A带全站负荷110 kV内桥接线单主变运行时，运行方式一般考虑一回进线供全站负荷，另一回进线开关热备用，110 kV备自投投入。

关于提高110kV变电站备自投动作成功率的探讨【摘要】此文针对变电站备自投动作成功率低这一问题，阐述了备自投装置运行中的一些问题，并结合现状提出了相应的改进措施。

【关键词】备自投；动作成功率；改进措施0 引言备自投装置是电力系统为了提高供电可靠性而装设的安全自动装置，当工作电源因故障消失后，并且在备自投装置整定时间（备自投装置跳进线开关时间）范围内重合闸未成功，备自投装置将工作电源断开，将备用电源投入工作。

随着电网规模不断扩大，为了保证供电的可靠性，进线备自投在110kV电网中得到广泛的应用。

1 备自投动作基本原理如图 1 所示，1# 进线为主线路，2# 进线为备线路。

正常运行方式为主线路1# 进线带下面的母线；当主线路1#进线发生故障，1DL 跳闸时，备自投装置将备线路2#进线通过2DL 投入运行，以保证正常供电。

图1 备自投动作基本原理图2 备自投动作时间与线路重合闸的配合在《3kV-110kV电网继电保护装置运行整定规程》中指出：备自投装置启动后延时跳开工作电源，动作时间应大于本级线路电源侧后备保护动作时间，需要考虑重合闸时，应大于本级线路电源侧后备保护动作时间与线路重合闸时间之和。

在整定方案中优先考虑工作电源线路重合成功恢复供电，如果重合闸不成功备自投再动作。

因此备自投装置动作跳工作电源的时间整定值tzd为：tzd = tII+ tch1+tch2 +Δt其中：tII——本级线路电源侧有灵敏度段保护动作时间；tch1——电源侧重合闸时间；tch2——负荷侧重合闸时间；Δt——裕度。

如果备自投装置动作跳工作电源的时间较短，不能躲过线路重合成功的时间，将导致环网运行，可能会对一次设备带来冲击。

此外，可以合理选择线路重合闸的方式来避免线路重合闸和备自投装置同时动作。

电源侧开关的重合闸方式为检母线有压线路无压，负荷侧的重合闸方式为检线路有压母线无压。

这样如果备自投先于重合闸动作，母线有压，重合闸条件不满足，线路重合闸不出口，避免了线路重合闸和备自投装置同时动作，从而提高了正确动作可靠性。
