《钢筋混凝土结构平法施工图识读》课程标准1．课程概述《钢筋混凝土结构平法施工图识读》是工程造价专业的一门核心技能课程。

工程造价专业主要的就业岗位造价员，对结构施工图的识读有着非常重要的要求。

建筑工程土建项目从工程准备到竣工验收的全过程均需要平法施工图的识读，平法结构施工图的识读贯穿于建筑工程土建施工的全过程，掌握混凝土结构平法施工图识读是工程造价专业从事职业工作必备的基本素质和能力。

钢筋混凝土结构平法施工图识读具有实践性强、专业性强、责任重大等特点，对学生的前修课程《建筑力学与结构》、《建筑制图》等基础课程要求较高，对后续课程《建筑施工技术》、《建筑工程计量与计价》影响较大，因此对培养学生的专业能力、学习能力、动手能力、分析能力、合作能力、沟通能力等素质都有良好的促进作用。

2．课程任务及课程目标2.1课程任务2.2课程目标通过理论实践一体化教学，培养学生识读结构施工图的能力，钢筋翻样的能力，钢筋工程验收的能力，达到良好的专业素养、方法能力和社会能力。

（1）知识目标通过本课程的学习，教会学生：A 根据图纸要求使用图集和选用构件的能力；B 阅读设计说明和技术要求的能力；C 独立基础、筏形基础平法施工图的识读能力及钢筋翻样能力；D 钢筋混凝土柱、梁、板、剪力墙平法施工的识读能力及钢筋翻样能力；E 钢筋混凝土楼梯平法施工图的识读能力。

及钢筋翻样能力；F 钢筋工程质量控制验收能力；G 钢筋工程施工方案编写能力。

（2）方法能力目标A 具有一定的学习能力，能快速的获取和接受所需知识，利用工具书获取帮助信息；B 具有一定的计划能力能根据钢筋混凝土结构平法施工图进行钢筋翻样计划，能编制钢筋供应计划C 具有一定解决实际问题的能力，能发现钢筋施工中的问题，提出解决办法。

（3）社会能力培养目标A 具有正确的情感态度：诚实守信，认真负责，在工作中保持积极向上的职业精神和学习态度；B 具有正确的价值判断能力，树立科学发展观，求真务实执行行业标准和法规，注重安全和劳动保护；C 培养学生的团队协作能力，根据工作任务合理分工，互相帮助、协作完成任务；3．教学内容与教学设计本课程按照钢筋混凝土结构平法施工图的不同构建设计教学项目和工作任务，教学项目的组织与划分与工作任务一致，根据教学项目组织课程教学。

1、钢筋在承台端部布成直筋：对于方桩，当受力钢筋从
边桩内侧边伸至承台端部的长度≥35d，受力钢筋在承台端部 布成直筋；对于圆桩当受力钢筋从边桩内侧边伸至承台端部的 长度≥35d+0.1D，受力钢筋在承台端部布成直筋
2、钢筋在承台端部弯折：当不满足上述条件，对于方桩
，受力钢筋从边桩内侧边伸至承台端部的长度受力筋需伸至在 承台端部，且长度≥25d，向上弯折≥10d；对于圆桩受力钢筋 从边桩内侧边伸至承台端部的长度受力筋需伸至在承台端部， 且长度≥25d+0.1D，向上弯折≥10d
矩形承台钢筋计算
矩形承台钢筋计算
桩基承台标准构造详图
矩形承台钢筋计算
矩形承台双向配筋，X向配筋和Y向配筋,
混凝土垫层高100mm，宽出基础边缘各100mm。
当桩直径或桩截面边长<800mm时，桩顶嵌入承台 50mm。当桩直径或桩截面边长≥800mm时，桩 顶嵌入承台100mm。
x向、y向受力筋端部构造分两种情况：
矩形承台钢筋计算
伸至承台端部的直段长度为750+300＞35d+0.1*600，所以受力筋可不弯折
钢筋 计算公式 HRB400
根数 总根数 单长m 总长m
16
3300-2*40
23 46
3.22 148.12
16
10*d+3300-2*40+10*d 23 46
3.54 162.84

柱平法施工制图规则
梁平法施工图制图规则
1.表达方法 梁平法施工图时在平面布置图上采用平面注写方式或截 面注写方式来表达的施工图。 2.平面注写方式 1）平面注写方式，就是在梁的平面图上，分别在不同编号的梁 中各选出一根，在其上注写截面尺寸和配筋具体数量的方式 来表达梁平面整体配筋（图3）。平面注写包括集中标注与 原位标注，集中标注表达梁的通用数值，原位标注表达梁的 特殊数值。当集中标注中某项数值不适用于梁的某部位时， 则应将该项数值在该部位原位标注，施工时，按照原位标注 取值优选原则。
3.梁平法施工图截面注写方式

梁平法施工图制图规则
3）梁集中标注的内容，按梁的编号、截面尺寸、箍筋、贯通钢 筋（或架立筋）、梁侧面纵向构造钢筋或受扭钢筋配置、梁 面相对高差等内容依次标注。其中前五项必须标注，最后一 项有高差时标注，无高差时不注。 4）梁原位标注内容为梁支座上部纵筋、下部纵筋、附加箍筋或 吊筋及对集中标注的原位修正信息等。
柱平法施工制图规则
6）采用截面注写方式绘制的柱施工图中，图名应注写各段柱 的起止标高(图1），至柱根部往上以变截面位置或截面未变 但配筋改变处为界分段注写。截面尺寸或配筋改变处常为结 构层楼面标高处。 表1 柱编号
柱平法施工制图规则
3.列表注写方式 1）列表注写方式，就是在柱平面布置图上，先对柱进行编号 （表1），然后分别在同一编号的柱中选择一个（当柱截面 与轴线关系不同时，需选几个）截面注写几何参数代号（b1、 b2；h1、h2）;在柱表中注写柱号、柱起止标高、几何尺寸 （含柱截面对轴线的情况）与配筋的具体数值，并配以各种 柱截面形状及其箍筋类型图的方式，来表达柱平面整体配筋 （图2） 2）柱表应注写下列规定内容 ①注写柱的编号； ②注写各段柱的起止标高；

• （1）附加吊筋构造，如图5-23 所示。 • （2）附加箍筋构造，如图5-24 所示。
上一页
返回
第三节 纯悬挑梁与悬挑梁端配筋 构造
• 一、悬挑梁上部纵筋的配筋构造
• 悬挑梁的上部纵筋是全跨贯通的，所以悬 挑梁上部纵筋是在悬挑端上部跨中以原位 标注的方式进行标注的，悬挑梁上部纵筋 的配筋构造，如图5-25 所示为纯悬挑梁配 筋构造，图5-26所示为悬挑梁端配筋构造。
上一页 下一页 返回
第二节 抗震框架梁钢筋构造
• 三、梁侧面纵向钢筋和拉筋
• 梁侧面纵向构造筋和拉筋，如图5-20 所示。 • 当梁的腹板高度hw≥450 mm 时，在梁的两
个侧面应沿高度配置梁侧构造钢筋，且间 距不宜大于200 mm，并用拉筋拉接。当梁 侧面配有直径不小于构造纵筋的受扭纵筋 时，受扭纵筋可以代替构造钢筋。当梁配 置侧面纵向钢筋时，梁内设置拉筋，拉筋 同时勾住纵筋与箍筋，一般情况下，当梁 宽≤350 mm 时，拉筋直径为6 mm；当梁宽
• （3）当端支座截面尺寸hc≥laE，且≥0.5hc+5d 时，抗震楼层框架梁上部纵向钢筋可以在 端支座进行直锚。如图5-12 所示为端支座 直锚，当不能满足直锚要求时，可以进行 弯锚。
• （4）当梁上部通长筋与非贯通筋（支座负 上一页 下一页 返回
第二节 抗震框架梁钢筋构造
• （5）当梁上部通长筋与非贯通筋（支座负 筋）直径不同时［图5-13（b）］，非贯通 筋（支座负筋）伸出长度为ห้องสมุดไป่ตู้ni/3，搭接长度 为llE。

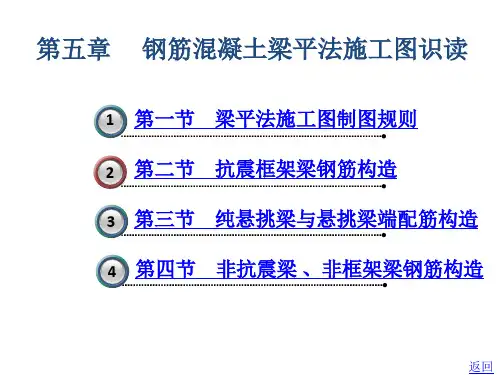

第五章 钢筋混凝土梁平法施工图识读
1 第一节 梁平法施工图制图规则 2 第二节 抗震框架梁钢筋构造 3 第三节 纯悬挑梁与悬挑梁端配筋构造 43 第四节 非抗震梁 、非框架梁钢筋构造
