建设工程沉降观测点平面布置图

基坑沉降观测测量记录

共6页第1页

工程名称 XXX基坑支护 观测日期 自2019年5月1日

至2019年5月31口

观测点平面布置图及说明:

说明：ABC线在距基坑坡顶线Im处沿线布置3个观测点，CD线在距基坑坡顶线Im处沿线布置3个点，D-J线

在基坑坡顶线Im处沿线布置3个观测点，J -A线在基坑坡顶线Im处沿线布置3个观测点。

施工单位观测结果： 监理（建设）单位核查结论：

项目专业监理工程师（建

施工单位项目专 设单位项目技术负责人）： 监理（建设）项目部（章）

业技术负责人： 年月日 年月日

注：如果竣工验收时观测点的沉降、变形尚未稳定，应交待清楚有关继续观测直至稳定为止的事项。固定水准点应按规定设置、保护好；建筑物上的观测点应布置合理，水平间距符合规定要求，并在平面图上标注其尺寸。工程名称XXX基坑支护 观测日期2019年5月1日

观测时施工形象进度:

观测点编号 观测部位 前次观测高程(m) 本次观测高程(m) 本次沉降数(观测高差)(mm) 累计沉降数(mm) 备注

1# ABC剖面

63.47084

2# ABC剖面

63.42929

3# ABC剖面

63.55053

4# CD剖面

63.55608

5# CD剖面

63.38707

6# CD剖面

63.46095

7# D-J剖面

63.82840

8# D-J剖面

63.93894

9# D-J剖面

63.86467

10# J-A剖面

63.43025

11# J-A剖面

63.48184

12# J-A剖面

63.42952

专职测量员： 监理(建设)单位旁站监督人:

观测记录员:工程名称 XXX基坑支护 观测日期2019年5月8日

观测时施工形象进度：

观测点编号 观测部位 前次观测高程(m) 本次观测高程(m) 本次沉降数(观测高差)(mm) 累计沉降数(mm) 备注

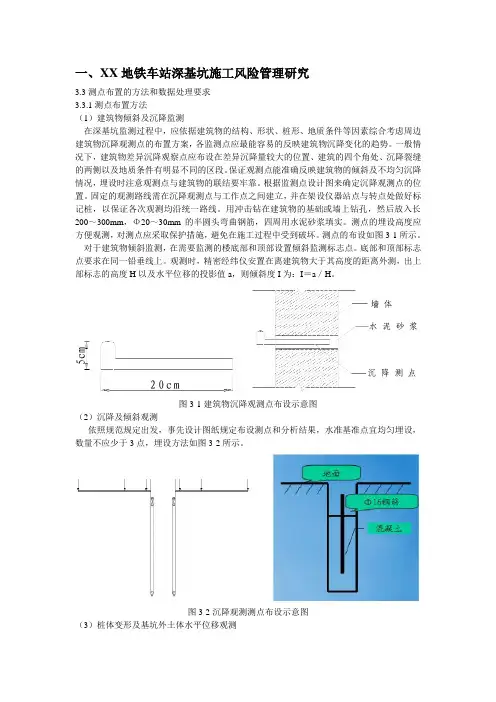

一、XX地铁车站深基坑施工风险管理研究

3.3测点布置的方法和数据处理要求

3.3.1测点布置方法

（1）建筑物倾斜及沉降监测

在深基坑监测过程中，应依据建筑物的结构、形状、桩形、地质条件等因素综合考虑周边建筑物沉降观测点的布置方案，各监测点应最能容易的反映建筑物沉降变化的趋势。一般情况下，建筑物差异沉降观察点应布设在差异沉降量较大的位置、建筑的四个角处、沉降裂缝的两侧以及地质条件有明显不同的区段。保证观测点能准确反映建筑物的倾斜及不均匀沉降情况，埋设时注意观测点与建筑物的联结要牢靠。根据监测点设计图来确定沉降观测点的位置。固定的观测路线需在沉降观测点与工作点之间建立，并在架设仪器站点与转点处做好标记桩，以保证各次观测均沿统一路线。用冲击钻在建筑物的基础或墙上钻孔，然后放入长200～300mm，Φ20～30mm的半圆头弯曲钢筋，四周用水泥砂浆填实。测点的埋设高度应方便观测，对测点应采取保护措施，避免在施工过程中受到破坏。测点的布设如图3-1所示。

对于建筑物倾斜监测，在需要监测的楼底部和顶部设置倾斜监测标志点。底部和顶部标志点要求在同一铅垂线上。观测时，精密经纬仪安置在离建筑物大于其高度的距离外测，出上部标志的高度H以及水平位移的投影值a，则倾斜度I为：I＝a／H。

图3-1建筑物沉降观测点布设示意图

（2）沉降及倾斜观测

依照规范规定出发，事先设计图纸规定布设测点和分析结果，水准基准点宜均匀埋设，数量不应少于3点，埋设方法如图3-2所示。

图3-2沉降观测测点布设示意图

（3）桩体变形及基坑外土体水平位移观测 桩体变形观测：将测斜管绑扎在灌注桩钢筋笼内，钢筋笼深度与管深一致管体与桩体钢筋笼迎土面钢筋绑扎牢，每间距2米绑扎一次；测斜管内有一对槽必须垂直于基坑边线；下管之前，注意封好测斜管端管口盖子，并用胶带缠绕密封接头部位；待钢筋笼吊装完毕后，立即向测斜管内注入清水，防止泥浆浸入管中，同时做好测点保护。仪器如图3-3所示。

目 录

文字部分

一、概述 .........................................................................................................................................1

二、观测目的 .................................................................................................................................1

三、执行的主要技术标准 .............................................................................................................1

四、基准点和沉降观测点的布设 .................................................................................................1

4.1、基准点的布设 .......................................................................................................... 1

4.2、沉降观测点的布设 .................................................................................................. 2

五、沉降观测 .................................................................................................................................2

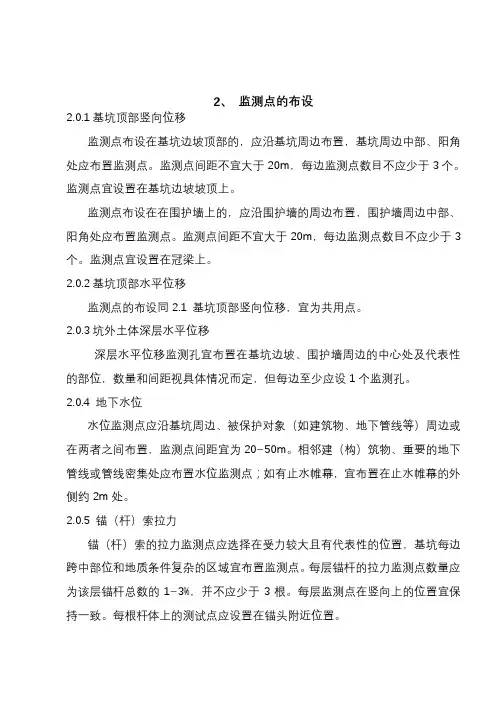

2、 监测点的布设

2.0.1基坑顶部竖向位移

监测点布设在基坑边坡顶部的，应沿基坑周边布置，基坑周边中部、阳角处应布置监测点。监测点间距不宜大于20m，每边监测点数目不应少于3个。监测点宜设置在基坑边坡坡顶上。

监测点布设在在围护墙上的，应沿围护墙的周边布置，围护墙周边中部、阳角处应布置监测点。监测点间距不宜大于20m，每边监测点数目不应少于3个。监测点宜设置在冠梁上。

2.0.2基坑顶部水平位移

监测点的布设同2.1 基坑顶部竖向位移，宜为共用点。

2.0.3坑外土体深层水平位移

深层水平位移监测孔宜布置在基坑边坡、围护墙周边的中心处及代表性的部位，数量和间距视具体情况而定，但每边至少应设1个监测孔。

2.0.4 地下水位

水位监测点应沿基坑周边、被保护对象（如建筑物、地下管线等）周边或在两者之间布置，监测点间距宜为20~50m。相邻建（构）筑物、重要的地下管线或管线密集处应布置水位监测点；如有止水帷幕，宜布置在止水帷幕的外侧约2m处。

2.0.5 锚（杆）索拉力

锚（杆）索的拉力监测点应选择在受力较大且有代表性的位置，基坑每边跨中部位和地质条件复杂的区域宜布置监测点。每层锚杆的拉力监测点数量应为该层锚杆总数的1~3%，并不应少于3根。每层监测点在竖向上的位置宜保持一致。每根杆体上的测试点应设置在锚头附近位置。

2.0.6支护桩桩身内力 支护桩桩身内力监测点应布置在受力、变形较大且有代表性的部位，监测点数量和横向间距视具体情况而定，但每边至少应设1处监测点。竖直方向监测点应布置在弯矩较大处，监测点间距宜为3~5m。

2.0.7支撑内力

支撑内力监测点的布置应符合下列要求：

1、监测点宜设置在支撑内力较大或在整个支撑系统中起关键作用的杆件上；

2、每道支撑的内力监测点不应少于3个，各道支撑的监测点位置宜在竖向保持一致；

3、钢支撑的监测截面根据测试仪器宜布置在支撑长度的1/3部位或支撑的端头。钢筋混凝土支撑的监测截面宜布置在支撑长度的1/3部位；
