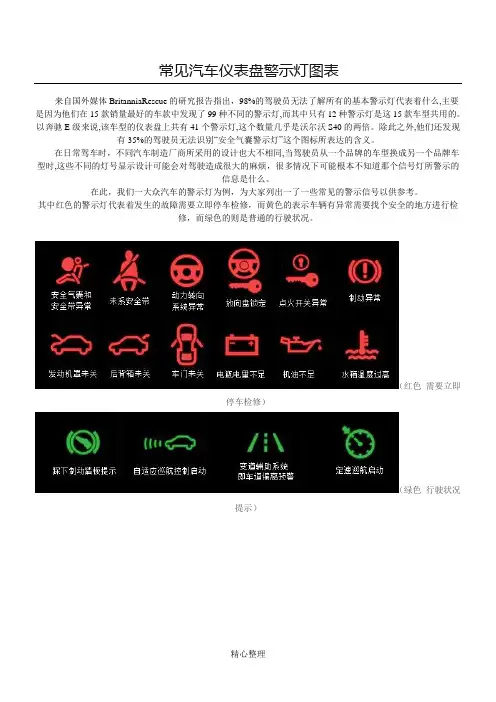

常见汽车仪表盘警示灯图表

来自国外媒体BritanniaRescue的研究报告指出，98%的驾驶员无法了解所有的基本警示灯代表着什么,主要是因为他们在15款销量最好的车款中发现了99种不同的警示灯,而其中只有12种警示灯是这15款车型共用的。

以奔驰E级来说,该车型的仪表盘上共有41个警示灯,这个数量几乎是沃尔沃S40的两倍。

除此之外,他们还发现有35%的驾驶员无法识别“安全气囊警示灯”这个图标所表达的含义。

在日常驾车时，不同汽车制造厂商所采用的设计也大不相同,当驾驶员从一个品牌的车型换成另一个品牌车型时,这些不同的灯号显示设计可能会对驾驶造成很大的麻烦，很多情况下可能根本不知道那个信号灯所警示的信息是什么。

（红色（绿色（黄色手刹电瓶刹车机油度，钥匙门打开，车辆自检时，会点亮数秒，后熄灭。

水温指示灯常亮，说明冷却液温度超过规定值，需立刻暂停行驶。

水温正常后熄灭。

态，当打开钥匙门，车辆开始自检时，该指示灯自动点亮数秒后熄灭，如果常亮，则安全气囊出现故障。

状况，当打开钥匙门时，车辆自检时，该指示灯点亮后自动熄灭，明车辆的发动机出现了机械故障，维修。

少，当钥匙门打开，车辆进行自检时，该油亮指示灯会短时间点亮，随后熄灭。

如启动后该指示灯点亮，则说明车内油量已不足。

意车门未关上，或者未关好，该指示灯都有点亮相应的车门指示灯，提示车主车门未关好，当车门关闭或关好时，相应车门指示灯熄灭。

液的多少，平时为熄灭状态，该指示灯点亮时，说明车辆所装载玻璃清洁液已不足，需添加玻璃清洁液。

添加玻璃清洁液后，指示灯熄灭。

车辆开始自检时，后熄灭。

如车辆启动后仍不熄灭，说明车辆机械与电子系统出现故障。

况，当前后雾灯点亮时，该指示灯相应的标志就会点亮。

关闭雾灯后，相应的指示灯熄灭。

位置。

通常为熄灭状态。

当车主点亮转向灯时，该指示灯会同时点亮相应方向的转向指示灯，转向灯熄灭后，该指示灯自动熄灭。

态。

通常的情况下该指示灯为熄灭状态。

当车主点亮远光灯时，该指示灯会同时点亮，以提示车主，车辆的远光灯处于开启状态。

电瓶指示灯
显示蓄电池工作状态的指示灯。

接通电门后亮起，发动机启动后熄灭。

如果不亮或长亮不灭应立即检查发电机及电路。

燃油指示灯
提示燃油不足的指示灯，该灯亮起时，表示燃油即将耗尽，一般从该灯亮起到燃油耗尽之前，车辆还能行驶约50公里左右。

清洗液指示灯
显示风挡清洗液存量的指示灯。

如果清洗液即将耗尽，该灯点亮，提示车主及时添加清洗液。

添加清洁液后，指示灯熄灭。

电子油门指示灯
本灯多见于大众公司的车型中，车辆开始自检时，EPC灯会点亮数秒，随后熄灭，出现故障，本灯亮起，应及时进行检修。

前后雾灯指示灯
该指示灯是用来显示前后雾灯的工作状况，前后雾灯接通时，两灯点亮，图中左侧的是前雾灯显示，右侧为后雾灯显示。

转向指示灯
转向灯亮时，相应的转向灯按一定频率闪烁。

按下双闪警示灯按键时，两灯同时亮起，转向灯熄灭后，指示灯自动熄灭。

安全带指示灯
显示安全带状态的.指示灯，按照车型不同，灯会亮起数秒进行提示，或者直到系好安全带才熄灭，有的车还会有声音提示。

O/D挡指示灯
O/D挡指示灯用来显示自动档的O/D挡(Over-Drive)超速挡的工作状态，当O/D挡指示灯闪亮，说明O/D挡已锁止。

内循环指示灯
该指示灯是用来显示车辆空调系统的工作状态，平时为熄灭状态。

当打开内循环按钮，车辆关闭外循环时，该指示灯自动点亮。

示宽指示灯
示宽指示灯是用来显示车辆示宽灯的工作状态，平时为熄灭状态，当示宽灯打开时，该指示灯随即点亮。

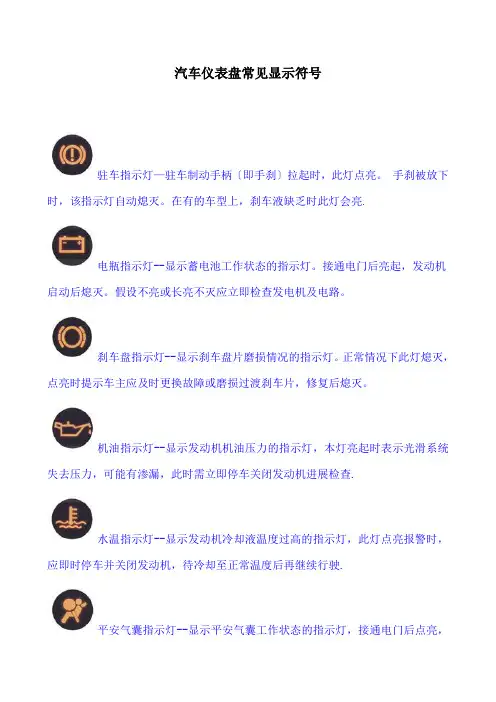

汽车仪表盘常见显示符号驻车指示灯—驻车制动手柄〔即手刹〕拉起时，此灯点亮。

手刹被放下时，该指示灯自动熄灭。

在有的车型上，刹车液缺乏时此灯会亮.电瓶指示灯--显示蓄电池工作状态的指示灯。

接通电门后亮起，发动机启动后熄灭。

假设不亮或长亮不灭应立即检查发电机及电路。

刹车盘指示灯--显示刹车盘片磨损情况的指示灯。

正常情况下此灯熄灭，点亮时提示车主应及时更换故障或磨损过渡刹车片，修复后熄灭。

机油指示灯--显示发动机机油压力的指示灯，本灯亮起时表示光滑系统失去压力，可能有渗漏，此时需立即停车关闭发动机进展检查.水温指示灯--显示发动机冷却液温度过高的指示灯，此灯点亮报警时，应即时停车并关闭发动机，待冷却至正常温度后再继续行驶.平安气囊指示灯--显示平安气囊工作状态的指示灯，接通电门后点亮，约3－4秒后熄灭，表示系统正常，不亮或常量表示系统存在故障.ABS指示灯--接通电门后点亮，约3－4秒后熄灭，表示系统正常。

不亮或长亮那么表示系统故障，此时可以继续低速行驶，但应防止急刹车.发动机自检灯--发动机工作状态的指示灯，接通电门后点亮，约3－4秒后熄灭，发动机正常。

不亮或长亮表示发动机故障，需及时进展检修.燃油指示灯--提示燃油缺乏的指示灯，该灯亮起时，表示燃油即将耗尽，一般从该灯亮起到燃油耗尽之前，车辆还能行驶约50公里左右。

清洗液指示灯--显示风挡清洗液存量的指示灯，假设清洗液即将耗尽，该灯点亮，提示车主及时添加清洗液。

添加清洁液后，指示灯熄灭.电子油门指示灯--本灯多见于群众公司的车型中，车辆开始自检时，EPC 灯会点亮数秒，随后熄灭，出现故障，本灯亮起，应及时进展检修.前后雾灯指示灯--该指示灯是用来显示前后雾灯的工作状况，前后雾灯接通时，两灯点亮，图中左侧的是前雾灯显示，右侧为后雾灯显示.转向指示灯--转向灯亮时，相应的转向灯按一定频率闪烁。

按下双闪警示灯按键时，两灯同时亮起，转向灯熄灭后，指示灯自动熄灭.远光指示灯--显示大灯是否处于远光状态，通常的情况下该指示灯为熄灭状态。

汽车仪表盘图标大全
/2012年8月20日来源：新浪汽车
汽车仪表盘图标大全：
汽车仪表盘图标大全一、车内各类仪表指示灯

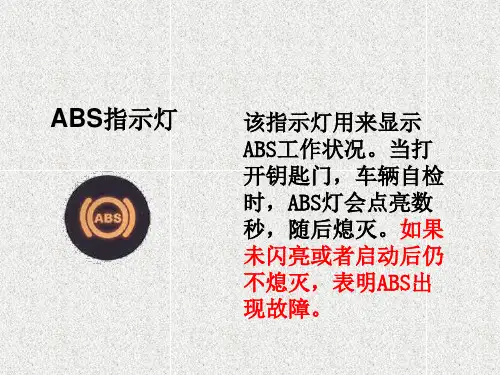

1、ABS指示灯
该指示灯用来显示ABS工作状况。

当打开钥匙门，车辆自检时，ABS灯会点亮数秒，随后熄灭。

如果未闪亮或者启动后仍不熄灭，表明ABS出现故障。

2、EPC指示灯
常见于大众品牌车型中。

打开钥匙门，车辆开始自检时，EPC灯会点亮数秒，随后熄灭。

如车辆启动后仍不熄灭，说明车辆机械与电子系统出现故障。

3、O/D挡指示灯
该指示灯用来显示自动档的O/D挡(Over-Drive)超速挡的工作状态，当O/D挡指示灯闪亮，说明O/D挡已锁止。

此时加速能力获得提升，但会增加油耗。

4、安全带指示灯
该指示灯用来显示安全带是否处于锁止状态，当该灯点亮时，说明安全带没有及时的扣紧。

有些车型会有相应的提示音。

当安全带被及时扣紧后，该指示灯自动熄灭。

常见仪表指示灯的名称及含义常见仪表指示灯的名称及含义如下：1.绿色指示灯：功能指示灯，表示车辆目前的工作状态，如灯光系统指示灯、水温指示灯、燃油量指示灯等。

2.黄色指示灯：故障警示灯和功能指示灯，起到警示作用，如ABS灯、发动机故障灯、牵引力控制指示灯等。

3.红色指示灯：故障警告灯，表示车辆存在故障，如机油灯、安全带指示灯、电瓶指示灯等。

4.蓝色指示灯：状态指示灯，表示发动机在某种状态下工作，不会对汽车的功能产生影响，如发动机冷却液温度过低的报警灯。

5.黄色故障灯：表示汽车某一部分存在故障，汽车可以运行但是会丧失某些功能。

黄灯亮起后应尽快进维修厂检查、维修，以免影响行车安全或由此引发更严重的故障。

6.红色故障灯：表示汽车与行车安全相关的部分存在故障，或一些严重到影响使用的故障。

例如制动系统指示灯、安全带指示灯以及车门未关指示灯，都严重影响交通安全，严禁继续上路行驶，必须立即维修或处理；另一类严重影响使用的故障，这类故障灯点亮后如果继续行驶则会引起部件或总成的严重损坏，例如发动机冷却液温度高温指示灯和发动机机油指示灯，这两种指示灯点亮后再继续行驶就会可能引起发动机的严重损坏甚至报废。

7.清洗液液位指示灯：该指示灯亮起时，表示需要向车窗玻璃或者大灯清洗装置加注清洗液。

8.制动摩擦片磨损警告灯：当制动摩擦片磨损到极限时，这个灯就会亮起。

9.转向锁止系统指示灯：当方向盘被锁死，说明转向系统出现了某些问题。

10.轮胎压力监控指示灯：当轮胎气压过低或者过高时，这个灯就会亮起。

11.电动机械式驻车制动器指示灯：当拉紧手刹时，这个灯就会亮起；当放下手刹时，这个灯就会熄灭。

12.蓄电池电量指示灯：当蓄电池电量不足时，这个灯就会亮起。

13.制动防抱死系统（ABS）指示灯：当制动时防抱死功能失效时，这个灯就会亮起。

14.燃油存量指示灯：当燃油存量不足时，这个灯就会亮起。

15.油量滤波器警告灯：当油量滤波器发生故障时，这个灯就会亮起。

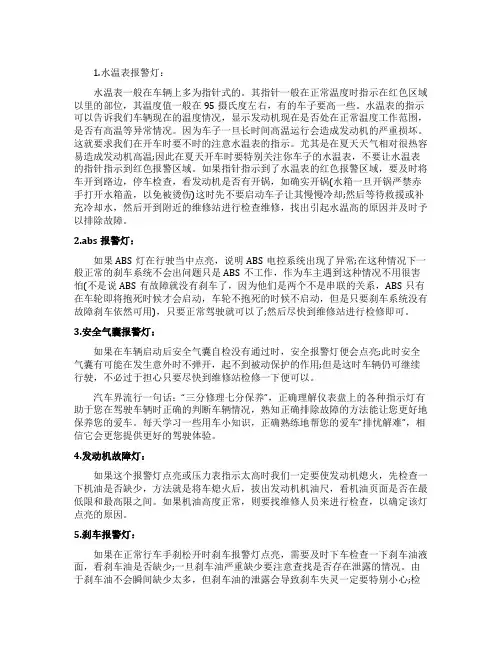

1.水温表报警灯：水温表一般在车辆上多为指针式的。

其指针一般在正常温度时指示在红色区域以里的部位，其温度值一般在95摄氏度左右，有的车子要高一些。

水温表的指示可以告诉我们车辆现在的温度情况，显示发动机现在是否处在正常温度工作范围，是否有高温等异常情况。

因为车子一旦长时间高温运行会造成发动机的严重损坏。

这就要求我们在开车时要不时的注意水温表的指示。

尤其是在夏天天气相对很热容易造成发动机高温;因此在夏天开车时要特别关注你车子的水温表，不要让水温表的指针指示到红色报警区域。

如果指针指示到了水温表的红色报警区域，要及时将车开到路边，停车检查，看发动机是否有开锅，如确实开锅(水箱一旦开锅严禁赤手打开水箱盖，以免被烫伤)这时先不要启动车子让其慢慢冷却;然后等待救援或补充冷却水，然后开到附近的维修站进行检查维修，找出引起水温高的原因并及时予以排除故障。

2.abs报警灯：如果ABS灯在行驶当中点亮，说明ABS电控系统出现了异常;在这种情况下一般正常的刹车系统不会出问题只是ABS不工作，作为车主遇到这种情况不用很害怕(不是说ABS有故障就没有刹车了，因为他们是两个不是串联的关系，ABS只有在车轮即将抱死时候才会启动，车轮不抱死的时候不启动，但是只要刹车系统没有故障刹车依然可用)，只要正常驾驶就可以了;然后尽快到维修站进行检修即可。

3.安全气囊报警灯：如果在车辆启动后安全气囊自检没有通过时，安全报警灯便会点亮;此时安全气囊有可能在发生意外时不弹开，起不到被动保护的作用;但是这时车辆仍可继续行驶，不必过于担心只要尽快到维修站检修一下便可以。

汽车界流行一句话：“三分修理七分保养”，正确理解仪表盘上的各种指示灯有助于您在驾驶车辆时正确的判断车辆情况，熟知正确排除故障的方法能让您更好地保养您的爱车。

每天学习一些用车小知识，正确熟练地帮您的爱车“排忧解难”，相信它会更您提供更好的驾驶体验。

4.发动机故障灯：如果这个报警灯点亮或压力表指示太高时我们一定要使发动机熄火，先检查一下机油是否缺少，方法就是将车熄火后，拔出发动机机油尺，看机油页面是否在最低限和最高限之间。

汽车仪表盘图标大全1、ABS 指示灯该指示灯用来显示ABS 工作状况。

当打开钥匙门，车辆自检时，ABS 灯会点亮数秒，随后熄灭。

如果未闪亮或者启动后仍不熄灭，表明ABS 出现故障。

2、EPC 指示灯常见于大众品牌车型中。

打开钥匙门，车辆开始自检时，EPC 灯会点亮数秒，随后熄灭。

如车辆启动后仍不熄灭，说明车辆机械与电子系统出现故障。

3、O/D 挡指示灯该指示灯用来显示自动档的O/D 挡(Over-Drive)超速挡的工作状态，当O/D 挡指示灯闪亮，说明O/D 挡已锁止。

此时加速能力获得提升，但会增加油耗。

4、安全带指示灯该指示灯用来显示安全带是否处于锁止状态，当该灯点亮时，说明安全带没有及时的扣紧。

有些车型会有相应的提示音。

当安全带被及时扣紧后，该指示灯自动熄灭。

5、电瓶指示灯教你识别汽车仪表盘上的各种图标全集文档 (可以直接使用，可编辑 实用优质文档，欢迎下载）该指示灯用来显示电瓶使用状态。

打开钥匙门，车辆开始自检时，该指示灯点亮。

启动后自动熄灭。

如果启动后电瓶指示灯常亮，说明该电瓶出现了使用问题，需要更换。

6、机油指示灯该指示灯用来显示发动机内机油的压力状况。

打开钥匙门，车辆开始自检时，指示灯点亮，启动后熄灭。

该指示灯常亮，说明该车发动机机油压力低于规定标准，需要维修。

7、油量指示灯该指示灯用来显示车辆内储油量的多少，当钥匙门打开，车辆进行自检时，该油亮指示灯会短时间点亮，随后熄灭。

如启动后该指示灯点亮，则说明车内油量已不足。

8、车门指示灯该指示灯用来显示车辆各车门状况，任意车门未关上，或者未关好，该指示灯都有点亮相应的车门指示灯，提示车主车门未关好，当车门关闭或关好时，相应车门指示灯熄灭。

9、气囊指示灯该指示灯用来显示安全气囊的工作状态，当打开钥匙门，车辆开始自检时，该指示灯自动点亮数秒后熄灭，如果常亮，则安全气囊出现故障。

10、刹车盘指示灯该指示灯是用来显示车辆刹车盘磨损的状况。

一般，该指示灯为熄灭状态，当刹车盘出现故障或磨损过渡时，该灯点亮，修复后熄灭。

汽车仪表盘指示灯大全，180多种指示灯，你能认识几个？仪表盘上那么多灯总不能个个都记得住有些灯亮了问题不大但有些灯一旦亮了而且是行驶一会儿后常亮不及时处理真的会出大问题！机油警报灯机油警报灯亮起，可能是机油压力传感器故障，发生的短路导致警报灯亮起。

但更大的原因可能是发动机内机油不足，需要及时补充，否则如果在这种情况下继续行驶，发动机失去润滑，将造成严重磨损。

胎压指示灯胎压指示灯是用来提醒轮胎压力状况的，指示灯亮起时，可能是胎压不足，如不及时增压，会导致油耗升高。

但在增压前，需要先确认压力下降的原因，检查轮胎是否是扎了钉子等造成的漏气，轮胎如有破损，一定要尽快维修或更换备胎，否则很有可能因爆胎导致事故的发生。

当然，轮胎胎压过高时也很容易发生爆胎，及时降压的操作不可少！水温指示灯水温指示灯用于显示发动机冷却液温度，这一指示灯亮起时，表示冷却液温度过高或过低，如果冷却液温度过高的情况下仍保持行驶状态，会导致缸体变形，自行添加冷却液，待水温正常后继续形式即可。

但如果出现“粘缸”、“呲缸垫”等现象，请立即联系拖车救援。

转向助力故障灯转向助力故障灯亮起时，表示转向助力系统出现了故障，亮黄灯时表示转向系统部分失灵，亮红灯表示转向系统完全失灵，转动方向盘时需要非常高的作用力。

这一故障是无法自行检查或维修的，一旦这一故障灯亮起，需要尽快到专业的维修店进行维修，如果在重新启动发动机并短暂行驶后指示灯熄灭，则无需送检维修。

电瓶报警灯电瓶报警灯用来显示汽车电瓶的工作状态，当这一报警灯亮起时，多半是充电系统出了故障，很有可能是发动机损坏不发电导致的。

这种情况下千万不要长距离行驶，此时的发动机很有可能是在消耗点评内的电量，电瓶电量不足会直接导致火花塞点火能量不足，无法充分燃烧，从而产生积碳，同时，一旦电瓶电量耗尽，也会直接影响电瓶寿命。

ABS警告灯ABS大家都知道的，就是制动防抱死系统。

在汽车制动时，自动控制制动力大小，从而防止车轮抱死。
