燃料电池质子交换膜简介演示
化学稳定性
质子交换膜应具有良好的化学稳定性，以应对燃料电池运行过程中可能发生的化学 反应和腐蚀。
膜的材料和结构是影响其化学稳定性的关键因素。
高质量的质子交换膜应具有出色的化学稳定性，以确保在燃料电池运行过程中的稳 定性和耐久性。
06
质子交换膜在燃料电池领Hale Waihona Puke 的 应用前景及挑战应用前景
01 02
环保能源
最后，电子从阳极通过外部电路流向阴 极，完成电流的产生。
在电化学反应步骤中，氢气和氧气通过 催化剂的作用被分解成电子、质子和氧 离子。
氢气供应是指氢气从外部通过管道或压 力容器供应给燃料电池的阳极。
氧化剂供应是指氧气从外部通过管道或 压力容器供应给燃料电池的阴极。
燃料电池的类型
根据使用不同的电解质，燃料电池可以 分为质子交换膜燃料电池（PEMFC） 、碱性燃料电池（AFC）、磷酸燃料电 池（PAFC）、熔融碳酸盐燃料电池（
定制化质子交换膜
定制化质子交换膜是根据特定应用 需求，定制加工的具有特殊性能和 用途的质子交换膜。
03
质子交换膜在燃料电池中的作 用
质子交换膜作为隔膜的作用
阻隔反应气体
质子交换膜作为燃料电池的隔膜 ，能够将阳极和阴极隔开，防止 反应气体混合，确保电池的安全 运行。
传递质子
质子交换膜具有传导质子的能力 ，能够让阳极产生的质子传递到 阴极，实现电化学反应的连续进 行。
的商业化进程不断加快，市场规模不断扩大。
挑战与问题
技术成熟度
尽管质子交换膜燃料电池具有许多优点，但其技术成熟度 还有待进一步提高，尤其是在膜电极组件、双极板等关键 部件的设计和制造方面。
运行稳定性
质子交换膜燃料电池的运行稳定性还需要进一步提高，尤 其是在高温、高湿度等恶劣环境下，需要保证其长期稳定 运行。
质子交换膜 PPT
1.0 1.0
含水率/%
—— 33 —— —— 38 87
电导率与水含量
全氟磺酸膜具有力学强度高，化学稳定性好，质子电导 率大(水含量大时)等优点的同时，也有其局限性。这类膜 的离子电导强烈地依赖于水含量，在水含量较低或温度 较高，特别是温度高于100 ℃时，电导率明显下降。
下图为Nafion117的电导率与水含量的关系
感谢您的聆听！
质子交换膜
新能源：质子交换膜的应用
质子交换膜(Proton Exchange Membrane Fuel， PEM)是PEMFC的核心部件。PEMFC质子交换 膜燃料电池已成为汽油内燃机动力最具竞争力的 洁净取代动力源。在燃料电池内部，质子交换膜 为质子的迁移和输送提供通道，使得质子经过膜 从阳极到达阴极，与外电路的电子转移构成回路， 向外界提供电流，因此质子交换膜的性能对燃料 电池的性能起着非常重要的作用，它的好坏直接 影响电池的使用寿命。
现在在世界上拥有的PEM大致有： 全氟磺酸型质子交 换膜;nafion重铸膜;非氟聚合物质子交换膜;新型复合质 子交换膜等等
但迄今最常用的质子交换膜(PEMFC)仍然是美国杜邦 公司的Nafion®膜（全氟磺酸型质子交换膜）。
全氟磺酸质子交换膜是一种固体聚合物电解质， 具有化学稳定性和热稳定性好、电压降低、电 导率高、机械强度高等优点，可在强酸、强碱、 强氧化剂介质和高温等苛刻条件下使用。
接下来将详细讲述全氟磺酸质子交换膜
全氟磺酸型质子交换膜
1962年美国Dupont公司研制成功全氟磺酸型质子交换膜，1966 年首次用于氢氧燃料电池，为研制长寿命、高比功率的PEMFC 打下了坚实的物质基础。
制备过程：
制备全氟磺酸型质子交换膜，首先用聚四氟乙烯作原料合成 全氟磺酰氟烯醚单体。该单体再与聚四氟乙烯聚合制备全氟 磺酰氟树脂，最后用该树脂制膜。
含水率/%
—— 33 —— —— 38 87
电导率与水含量
全氟磺酸膜具有力学强度高，化学稳定性好，质子电导 率大(水含量大时)等优点的同时，也有其局限性。这类膜 的离子电导强烈地依赖于水含量，在水含量较低或温度 较高，特别是温度高于100 ℃时，电导率明显下降。
下图为Nafion117的电导率与水含量的关系
感谢您的聆听！
质子交换膜
新能源：质子交换膜的应用
质子交换膜(Proton Exchange Membrane Fuel， PEM)是PEMFC的核心部件。PEMFC质子交换 膜燃料电池已成为汽油内燃机动力最具竞争力的 洁净取代动力源。在燃料电池内部，质子交换膜 为质子的迁移和输送提供通道，使得质子经过膜 从阳极到达阴极，与外电路的电子转移构成回路， 向外界提供电流，因此质子交换膜的性能对燃料 电池的性能起着非常重要的作用，它的好坏直接 影响电池的使用寿命。
现在在世界上拥有的PEM大致有： 全氟磺酸型质子交 换膜;nafion重铸膜;非氟聚合物质子交换膜;新型复合质 子交换膜等等
但迄今最常用的质子交换膜(PEMFC)仍然是美国杜邦 公司的Nafion®膜（全氟磺酸型质子交换膜）。
全氟磺酸质子交换膜是一种固体聚合物电解质， 具有化学稳定性和热稳定性好、电压降低、电 导率高、机械强度高等优点，可在强酸、强碱、 强氧化剂介质和高温等苛刻条件下使用。
接下来将详细讲述全氟磺酸质子交换膜
全氟磺酸型质子交换膜
1962年美国Dupont公司研制成功全氟磺酸型质子交换膜，1966 年首次用于氢氧燃料电池，为研制长寿命、高比功率的PEMFC 打下了坚实的物质基础。
制备过程：
制备全氟磺酸型质子交换膜，首先用聚四氟乙烯作原料合成 全氟磺酰氟烯醚单体。该单体再与聚四氟乙烯聚合制备全氟 磺酰氟树脂，最后用该树脂制膜。
质子交换膜

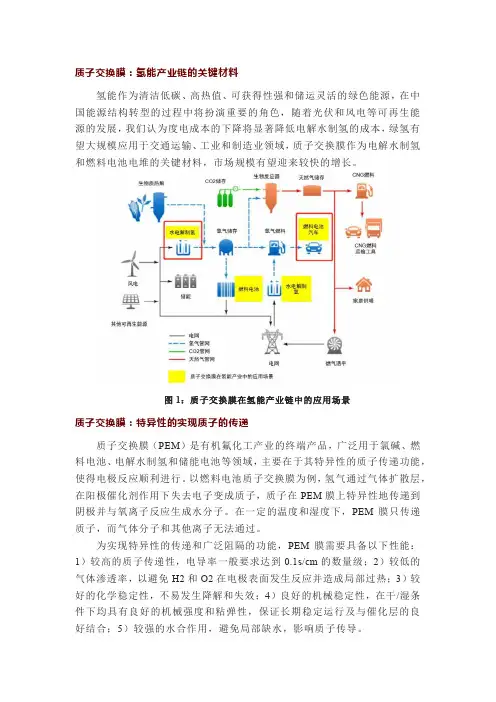

质子交换膜：氢能产业链的关键材料氢能作为清洁低碳、高热值、可获得性强和储运灵活的绿色能源，在中国能源结构转型的过程中将扮演重要的角色，随着光伏和风电等可再生能源的发展，我们认为度电成本的下降将显著降低电解水制氢的成本，绿氢有望大规模应用于交通运输、工业和制造业领域，质子交换膜作为电解水制氢和燃料电池电堆的关键材料，市场规模有望迎来较快的增长。
图1：质子交换膜在氢能产业链中的应用场景质子交换膜：特异性的实现质子的传递质子交换膜（PEM）是有机氟化工产业的终端产品，广泛用于氯碱、燃料电池、电解水制氢和储能电池等领域，主要在于其特异性的质子传递功能，使得电极反应顺利进行。
以燃料电池质子交换膜为例，氢气通过气体扩散层，在阳极催化剂作用下失去电子变成质子，质子在PEM膜上特异性地传递到阴极并与氧离子反应生成水分子。
在一定的温度和湿度下，PEM膜只传递质子，而气体分子和其他离子无法通过。
为实现特异性的传递和广泛阻隔的功能，PEM膜需要具备以下性能：1）较高的质子传递性，电导率一般要求达到0.1s/cm的数量级；2）较低的气体渗透率，以避免H2和O2在电极表面发生反应并造成局部过热；3）较好的化学稳定性，不易发生降解和失效；4）良好的机械稳定性，在干/湿条件下均具有良好的机械强度和粘弹性，保证长期稳定运行及与催化层的良好结合；5）较强的水合作用，避免局部缺水，影响质子传导。
图2：燃料电池中质子交换膜的工作原理从结构特点看PEM膜的特异性传递质子交换膜之所以能够特异性的通过质子，而阻断气体分子和其他离子，原因在于其独特的聚合物结构：以Nafion膜为例，是四氟乙烯和全氟乙烯基醚磺酰氟（PSVE）的聚合物，其主链为高疏水的碳氟结构，为PEM 膜提供了优异的化学稳定性和机械稳定性。
按照Gierke等人在20世纪70年代设想的经典模型，Nafion膜中的离子群体倾向于形成直径约为4nm的致密聚集体即团簇，水分子充满团簇内部并起到连接团簇中各离子的作用，聚集体通过约 1 nm的通道相互连接，用于质子和水分子在膜内的扩散。
PEMFC——燃料电池课件.
由图可知，构成 PEMFC 的关键材料与部件 为电催化剂、电极 ( 阴极与阳极 ) 、质子交换 膜和双极板。
PEMFC 中的电极反应类同于其他酸性电解质燃料电 池。阳极催化层中的氢气在催化剂作用下发生电极反 应: 阳极反应： H 2 2H 2e 该电极反应产生的电子经外电路到达阴极，氢离子则 经质子交换膜到达阴极。氧气与氢离子及电子在阴极 发生反应生成水。生成的水不稀释电解质，而是通过 电极随反应尾气排出。
2.电池组： 电池组的主体为MEA，双极板及相应 可兼作电流导出 板，为电池组的正极；另一端为阳单极板，也可兼作 电流导入板，为电池组的负极，与这两块导流板相邻 的是电池组端板，也称为夹板。在它上面除布有反应 气与冷却液进出通道外，周围还布置有一定数目的圆 孔，在组装电池时，圆孔内穿入螺杆，给电池组施加 一定的组装力。 若两块端板用金属(如不锈钢、铁板、超硬铝等)制作， 还需在导流板与端板之间加入由工程塑料制备的绝缘 板。
质子交换膜燃料电池
1 工作原理
质 子 交 换 膜 型 燃 料 电 池 (Proton exchange membrane fuel cells，PEMFC)以全氟磺酸型固体 聚合物为电解质，铂 / 炭或铂 - 钌 / 炭为电催化剂， 氢或净化重整气为燃料，空气或纯氧为氧化剂， 带有气体流动通道的石墨或表面改性的金属板为 双极板。 下图为PEMFC的工作原理示意图。
流场结够对 PEMFC 电池组至关重要，而且与反应 气纯度、电池系统的流程密切相关。 因此，在设计电池组结构时，需根据具体条件，如 反应气纯度、流程设计（如有无尾气回流，如有， 回流比是多少等）进行化工设计，各项参数均要达 到设计要求，并经单电池实验验证可行后方可确定。
电池组密封： 要求是按照设计的密封结构，在电池组组装力的 作用下，达到反应气、冷却液不外漏，燃料、氧 化剂和冷却液不互窜。
质子交换膜燃料电池PPT课件
05
PEMFC性能评价与测试方 法
PEMFC性能评价指标
输出功率密度
单位面积或单位体积电池的输出 功率，反映电池的能量转换效率
。
开路电压
电池在开路状态下的电压，与电 池内部的电化学反应有关。
电流密度
单位面积电池的输出电流，影响 电池的输出功率和效率。
温度特性
电池在不同温度下的性能表现， 包括启动、运行和关机过程中的 温度变化对电池性能的影响。
笔记本电脑、手机等
PEMFC应用领域及前景
固定式电源
家庭、数据中心等
降低成本
通过研发新材料和工艺，降低 PEMFC成本
PEMFC应用领域及前景
固定式电源
家庭、数据中心等
降低成本
通过研发新材料和工艺，降低 PEMFC成本
PEMFC应用领域及前景
提高耐久性
改进电池结构和材料，提高电池寿命 和稳定性
燃料电池类型及特点
碱性燃料电池（AFC）
采用氢氧化钾溶液作为电解质，具有高效率、低污染等优点，但需要纯净的氢气和 氧气作为燃料和氧化剂，且对二氧化碳敏感。
燃料电池类型及特点
碱性燃料电池（AFC）
采用氢氧化钾溶液作为电解质，具有高效率、低污染等优点，但需要纯净的氢气和 氧气作为燃料和氧化剂，且对二氧化碳敏感。
01
燃料电池概述
01
燃料电池概述
燃料电池定义与原理
燃料电池定义
燃料电池是一种将燃料和氧化剂的化学能直接转换成电能的发电装置。其基本原理是电解水的逆过程，通过向燃 料电池堆输入氢气和氧气（或空气），在催化剂的作用下，经过电化学反应生成水并对外输出电能。
燃料电池工作原理
燃料电池的核心部件是质子交换膜，它只允许质子通过而阻止电子和气体通过。在阳极，氢气在催化剂的作用下 分解成质子和电子，质子通过质子交换膜传递到阴极，而电子则通过外电路传递到阴极，形成电流。在阴极，氧 气与质子和电子结合生成水。
新型质子交换膜.PPT课件
燃料电池用膜的革新方向 ---碱性膜
碱性膜虽然不是质子交换膜，但却是聚合物燃料电池 的重要品种，由碱性膜制成的燃料电池完全不需要贵金属 铂作催化剂，从根本上解决了铂资源匮乏的矛盾。碱性膜 的机理、配方、制备工艺、与其他原材料的配伍等仍然需 要加大投入去研究与开发。
2021/6/7
3
Alkaline Polymer Electrolytes (APEFC)[2]
8
热控制
• 低温(80℃)下，PEMFC效率保持在40-50%时会产生巨大 的热量，必须散热以保持系统的工作温度，可以通过水蒸 气的形式散热，可用于直接加热或加压过程。
• 而在高温下，可直接利用该热量，使电池能够获得更高的 效率，同时减小散热器的面积。
• 直接氢：100-200℃的温度范围是氢从高容量的H2储存罐 中解吸附的必要条件。
2021/6/7
9
水控制-湿度
• 低温下，高湿度是增压的必要条件，但不具有对 由燃料产生的杂质的耐受性。而低湿度下的膜不 需要增压，可以有效抵抗杂质的损害。
2021/6/7
10
其它
• 增加扩散速率：接触面扩散速率随着温度 的升高而增大。高温下水汽的蒸发能够增 大暴露的表面积，从而允许更多的反应物 扩散到反应界面。
chal2le0n2g1/e6s/7, and recent progress[J].Science China-Chemistry,2010,53(2): 357-364.
4
燃料电池用膜的革新方向 ---高温质子交换膜
高温质子交换膜工作温度可以在150℃ 以上，大大降 低了对氢气纯度的要求，也有利于贵金属铂的减量化。同 时，较高的工作温度，也增大了燃料电池和环境之间的温 差。这有利于氢燃料电池汽车散热系高温聚合物膜和陶瓷质子交换膜是高温膜的重要方向。
车用质子交换膜燃料电池快速入门.ppt
铂微粒固定在相对较大的炭粉 粒子上,催化剂一般为铂，目 前，用量为0.2mg/cm2,
8
4 .双极板 实现燃料电池内部连接的一个方法，是采用双极板， 同一块双极板的两个侧面，分别与相邻燃料电池的阴 极和阳极接触，同时双极板还起到把氢送到阳极，和 把氧或空气送到阴极的作用
9
5. 质子交换膜燃料电池的水管理问题 质子交换膜中的电解质必须含有足够的水，才能 保证有良好的离子传导性，但水也不能太多，否 则它会涌入并堵塞电极或气体扩散层中的孔通道 燃料电池里的水来自：一是氢氧反应产生的水，另一 是对反应气体加湿将水带进来，下图为几种加湿方法
15
环境压力燃料电池的基本结构
* 阳极直接加水， 电解膜充分含水
* 对阴极供应大流 量干空气流
* 用空气流直接蒸 发阴极侧的水来 冷却燃料电池
* 系统效率高
16
环境压力燃料电池电压－－电流曲线
17
两种燃料电池系统的比较
18
8. 燃料电池发动机 燃料电池发动机，是指包括：燃料电池系统、 行走电机、电机控制器和传统内燃发动机所带 的附件等合在一起的系统或装置
10
6. 加压燃料电池系统 传统燃料电池系统通过提高压力的方法来增加它的功率密度， 此时系统中要有一个压缩机 空气中氮含量约占80%，在对空气进行压缩时，大部分压缩功率， 被用来压缩不起作用的氮上，氧利用率（OUR）取得越大，压缩 机消耗功率越大，燃料电池输出的净功率减小，效率降低
11
用于氢再循环的射流泵结构
12
加压燃料电池系统里，一个十分关键的部件是“压缩 －膨胀机”。可以选用的压缩机类型很多，有双螺杆 式、罗茨转子式、叶片式等。膨胀器用来回收排出空 气中的能量。图为压缩膨胀器一例。
13
8
4 .双极板 实现燃料电池内部连接的一个方法，是采用双极板， 同一块双极板的两个侧面，分别与相邻燃料电池的阴 极和阳极接触，同时双极板还起到把氢送到阳极，和 把氧或空气送到阴极的作用
9
5. 质子交换膜燃料电池的水管理问题 质子交换膜中的电解质必须含有足够的水，才能 保证有良好的离子传导性，但水也不能太多，否 则它会涌入并堵塞电极或气体扩散层中的孔通道 燃料电池里的水来自：一是氢氧反应产生的水，另一 是对反应气体加湿将水带进来，下图为几种加湿方法
15
环境压力燃料电池的基本结构
* 阳极直接加水， 电解膜充分含水
* 对阴极供应大流 量干空气流
* 用空气流直接蒸 发阴极侧的水来 冷却燃料电池
* 系统效率高
16
环境压力燃料电池电压－－电流曲线
17
两种燃料电池系统的比较
18
8. 燃料电池发动机 燃料电池发动机，是指包括：燃料电池系统、 行走电机、电机控制器和传统内燃发动机所带 的附件等合在一起的系统或装置
10
6. 加压燃料电池系统 传统燃料电池系统通过提高压力的方法来增加它的功率密度， 此时系统中要有一个压缩机 空气中氮含量约占80%，在对空气进行压缩时，大部分压缩功率， 被用来压缩不起作用的氮上，氧利用率（OUR）取得越大，压缩 机消耗功率越大，燃料电池输出的净功率减小，效率降低
11
用于氢再循环的射流泵结构
12
加压燃料电池系统里，一个十分关键的部件是“压缩 －膨胀机”。可以选用的压缩机类型很多，有双螺杆 式、罗茨转子式、叶片式等。膨胀器用来回收排出空 气中的能量。图为压缩膨胀器一例。
13
质子交换膜简介演示
改变化学结构
通过改变膜的化学结构，可以提高其稳定性及耐蚀性。例 如，可以在聚合物链中引入疏水基团，使其在水中不易溶 解，从而提高其稳定性。
优化操作条件
通过优化操作条件，可以降低膜受到的应力和化学腐蚀， 从而延长其使用寿命。例如，可以降低操作温度或减小工 作压力。
降低成本的研究
开发新型制备工艺
通过开发新型的制备工艺，可以降低质子交换膜的生产成本。例如，研究人员正在尝试采 用3D打印技术来制备质子交换膜，这种方法可以大幅度降低生产成本。
加强产业联盟
加强国内企业之间的合作，形成产业联盟，推动行业标准的制定 和实施。
拓展应用领域
拓展质子交换膜在能源、环保、化工等领域的应用，提高其市场 占有率。
加强国际合作
加强与国际企业的合作，引进先进技术，推动国内产业的发展。
市场前景展望
能源领域需求持续增长
随着能源领域的发展，质子交换膜作为能源转换和存储的关键材 料，其需求将持续增长。
它能传递质子，在电池或燃料电池中充当隔膜，并起到阻隔气体和传导电流的作 用。
质子交换膜的特点
质子交换膜具有高质子电导率、低气体渗透性、抗水解性能 及化学稳定性等特点。
这些特点使得质子交换膜在电池和燃料电池中具有广泛的应 用前景。
质子交换膜的类型
根据材质和结构的不同，质子交 换膜可分为全氟磺酸膜、部分氟 化聚合物膜和新型非氟化聚合物
移动电源
利用燃料电池的能量转换 机制，质子交换膜可以为 各种移动设备提供电力。
分布式能源
在城市和偏远地区，质子 交换膜燃料电池可以作为 分布式能源，提供稳定、 可靠的电力供应。
传感器领域
气体传感器
质子交换膜可以用作气体传感器，检测和监测环 境中的有害气体和污染物。
通过改变膜的化学结构，可以提高其稳定性及耐蚀性。例 如，可以在聚合物链中引入疏水基团，使其在水中不易溶 解，从而提高其稳定性。
优化操作条件
通过优化操作条件，可以降低膜受到的应力和化学腐蚀， 从而延长其使用寿命。例如，可以降低操作温度或减小工 作压力。
降低成本的研究
开发新型制备工艺
通过开发新型的制备工艺，可以降低质子交换膜的生产成本。例如，研究人员正在尝试采 用3D打印技术来制备质子交换膜，这种方法可以大幅度降低生产成本。
加强产业联盟
加强国内企业之间的合作，形成产业联盟，推动行业标准的制定 和实施。
拓展应用领域
拓展质子交换膜在能源、环保、化工等领域的应用，提高其市场 占有率。
加强国际合作
加强与国际企业的合作，引进先进技术，推动国内产业的发展。
市场前景展望
能源领域需求持续增长
随着能源领域的发展，质子交换膜作为能源转换和存储的关键材 料，其需求将持续增长。
它能传递质子，在电池或燃料电池中充当隔膜，并起到阻隔气体和传导电流的作 用。
质子交换膜的特点
质子交换膜具有高质子电导率、低气体渗透性、抗水解性能 及化学稳定性等特点。
这些特点使得质子交换膜在电池和燃料电池中具有广泛的应 用前景。
质子交换膜的类型
根据材质和结构的不同，质子交 换膜可分为全氟磺酸膜、部分氟 化聚合物膜和新型非氟化聚合物
移动电源
利用燃料电池的能量转换 机制，质子交换膜可以为 各种移动设备提供电力。
分布式能源
在城市和偏远地区，质子 交换膜燃料电池可以作为 分布式能源，提供稳定、 可靠的电力供应。
传感器领域
气体传感器
质子交换膜可以用作气体传感器，检测和监测环 境中的有害气体和污染物。
质子交换膜燃料电池PPT课件
阴极催化剂中毒等。
改性全氟磺酸膜
增强型复合质子交换膜
聚四氟乙烯/全氟磺酸复合膜（美国Gore公司） 玻璃纤维/全氟磺酸复合膜（英国Johnson Matthery公司、武汉 理工）
高温型复合质子交换膜
杂多酸/全氟磺酸复合膜（磷钨酸、硅钨酸(STA)、磷钼酸、磷
锡酸）（加拿大蒙特利尔大学工学院、,美国普林斯顿大学）
金属板
优点：比石墨具有更好的导电及导热性， 具有极高的气体不透过性，良好的机加 工特性。
缺点：耐腐蚀性能差，表面钝化。
改进：表面处理，表面涂层（石墨粉、 氧化铅、碳化硅等）。
复合双极板
综合了纯石墨板和金属双极板的优点，具 有耐腐蚀、质量轻、强度高等特点，包括：
（1）金属基复合双极板； （2）碳基复合材料双极板。
写在最后
成功的基础在于好的学习习惯
The foundation of success lies in good habits
38
谢谢聆听
·学习就是为了达到一定目的而努力去干, 是为一个目标去 战胜各种困难的过程,这个过程会充满压力、痛苦和挫折
Learning Is To Achieve A Certain Goal And Work Hard, Is A Process To Overcome Various Difficulties For A Goal
CO在催化剂表面的吸附远强于氢，因此催 化剂上吸附氢的活性位会被CO所占据，从而对 氢的电氧化反应造成阻碍，实验结果表明，即使 氢气中CO的浓度低至10-5也会导致严重的阳极极 化现象，使电池的性能严重下降。
由于价格因素和储氢的困难，一般多使用重 整气制氢用于燃料电池的燃料，这些气体中大多 都含有CO。
改性全氟磺酸膜
增强型复合质子交换膜
聚四氟乙烯/全氟磺酸复合膜（美国Gore公司） 玻璃纤维/全氟磺酸复合膜（英国Johnson Matthery公司、武汉 理工）
高温型复合质子交换膜
杂多酸/全氟磺酸复合膜（磷钨酸、硅钨酸(STA)、磷钼酸、磷
锡酸）（加拿大蒙特利尔大学工学院、,美国普林斯顿大学）
金属板
优点：比石墨具有更好的导电及导热性， 具有极高的气体不透过性，良好的机加 工特性。
缺点：耐腐蚀性能差，表面钝化。
改进：表面处理，表面涂层（石墨粉、 氧化铅、碳化硅等）。
复合双极板
综合了纯石墨板和金属双极板的优点，具 有耐腐蚀、质量轻、强度高等特点，包括：
（1）金属基复合双极板； （2）碳基复合材料双极板。
写在最后
成功的基础在于好的学习习惯
The foundation of success lies in good habits
38
谢谢聆听
·学习就是为了达到一定目的而努力去干, 是为一个目标去 战胜各种困难的过程,这个过程会充满压力、痛苦和挫折
Learning Is To Achieve A Certain Goal And Work Hard, Is A Process To Overcome Various Difficulties For A Goal
CO在催化剂表面的吸附远强于氢，因此催 化剂上吸附氢的活性位会被CO所占据，从而对 氢的电氧化反应造成阻碍，实验结果表明，即使 氢气中CO的浓度低至10-5也会导致严重的阳极极 化现象，使电池的性能严重下降。
由于价格因素和储氢的困难，一般多使用重 整气制氢用于燃料电池的燃料，这些气体中大多 都含有CO。
质子交换膜简介介绍
式实现。
膜孔径控制
膜孔径大小影响质子的传输效率 和选择性，因此需要精确控制膜 的孔径。可以通过调整聚合物溶 液的浓度、溶剂种类和挥发速度
等方式实现。
膜强度提升
质子交换膜需要具有一定的强度 和耐久性，以承受工作过程中的 应力作用。可以通过采用高性能 聚合物、添加增塑剂或增强剂等
方式提升膜的强度。
04
随着环保意识的提高和能源需求的增加，质子交换膜技 术将迎来更大的发展机遇，其应用领域将进一步拓展， 性能将得到进一步提升。
挑战应对策略
为应对未来挑战，需要加强基础研究，提高质子交换膜 的性能和稳定性；加强技术研发，降低成本并提高大规 模应用潜力；加强政策支持，推动质子交换膜技术的产 业化进程。
THANKS
05
质子交换膜在其他领域的应用
氯碱工业中的应用
氯碱工业中的质子交换膜
在氯碱工业中，质子交换膜作为核心组件， 用于实现氯碱过程的分离和纯化。通过质子 交换膜，可以有效地将氢离子从阳极室转移 到阴极室，从而实现氯碱产品的生产。
氯碱工业中的质子交换膜 特点
在氯碱工业中使用的质子交换膜需要具有高 选择性、高渗透性和良好的机械性能。此外 ，还需要具备耐腐蚀、耐高温等特性，以确
，成本高。
03
热致相分离法
将聚合物溶液涂布在玻璃板上，通过加热使聚合物发生结晶或相分离，
形成多孔膜。优点是膜孔径大，渗透性好；缺点是膜强度低，易破损。
新型制备技术及其应用前景
静电纺丝法
利用静电场作用将聚合物溶液喷洒成细小纤维，通过控制纤维直径和取向，制备出具有优异性能的质 子交换膜。优点是膜孔径小，渗透性好，强度高；缺点是工艺复杂，成本高。
03
质子交换膜制备方法与技术
膜孔径控制
膜孔径大小影响质子的传输效率 和选择性，因此需要精确控制膜 的孔径。可以通过调整聚合物溶 液的浓度、溶剂种类和挥发速度
等方式实现。
膜强度提升
质子交换膜需要具有一定的强度 和耐久性，以承受工作过程中的 应力作用。可以通过采用高性能 聚合物、添加增塑剂或增强剂等
方式提升膜的强度。
04
随着环保意识的提高和能源需求的增加，质子交换膜技 术将迎来更大的发展机遇，其应用领域将进一步拓展， 性能将得到进一步提升。
挑战应对策略
为应对未来挑战，需要加强基础研究，提高质子交换膜 的性能和稳定性；加强技术研发，降低成本并提高大规 模应用潜力；加强政策支持，推动质子交换膜技术的产 业化进程。
THANKS
05
质子交换膜在其他领域的应用
氯碱工业中的应用
氯碱工业中的质子交换膜
在氯碱工业中，质子交换膜作为核心组件， 用于实现氯碱过程的分离和纯化。通过质子 交换膜，可以有效地将氢离子从阳极室转移 到阴极室，从而实现氯碱产品的生产。
氯碱工业中的质子交换膜 特点
在氯碱工业中使用的质子交换膜需要具有高 选择性、高渗透性和良好的机械性能。此外 ，还需要具备耐腐蚀、耐高温等特性，以确
，成本高。
03
热致相分离法
将聚合物溶液涂布在玻璃板上，通过加热使聚合物发生结晶或相分离，
形成多孔膜。优点是膜孔径大，渗透性好；缺点是膜强度低，易破损。
新型制备技术及其应用前景
静电纺丝法
利用静电场作用将聚合物溶液喷洒成细小纤维，通过控制纤维直径和取向，制备出具有优异性能的质 子交换膜。优点是膜孔径小，渗透性好，强度高；缺点是工艺复杂，成本高。
03
质子交换膜制备方法与技术
