钢桁梁桥设计与计算详细解读，从基础开始~一、钢桁梁的组成1、分类：按桥面位置的不同分为上承式桁梁桥、下承式桁梁桥、和双层桁梁桥2、组成：由主桁、联结系、桥面系及桥面组成（一）主桁它是的主要承重结构，承受竖向荷载。
主桁架由上、下弦杆和腹杆组成。
腹杆又分为斜杆和竖杆；节点分大节点和小节点；节间距指节点之间的距离。
（二）联结系1、分类：纵向联结系和横向联结系2、作用：联结主桁架，使桥跨结构成为稳定的空间结构，能承受各种横向荷载3、纵向联结系分上部水平纵向联结系和下部水平纵向联结系；主要作用为承受作用于桥跨结构上的横向水平荷载、横向风力、车上横向摇摆力及离心力。
另外是横向支撑弦杆，减少其平面以外的自由长度。
4、横向联结系分桥门架和中横联；主要作用为是增加钢桁梁的抗扭刚度。
适当调节两片主桁或两片纵联的受力不均。
（三）桥面系1、组成：由纵梁、横梁及纵梁之间的联结系2、传力途径：荷载先作用于纵梁，再由纵梁传至横梁，然后由横梁传至主桁架节点。
（四）桥面桥面是供车辆和行人走行的部分。
桥面的形式与钢梁桥及结合梁桥相似。
二、主桁架的图式及特点⌝三角形桁架（Warren trussesυ节间距较小时不设竖腹杆，较大时可设竖腹杆υ弦杆的规格和大节点的个数较少，适应定型化设计，便于制造和安装υ我国铁路中等跨度（L=48m~80m）下承式栓焊钢桁梁桥标准设计。
⌝斜杆形桁架(Pratt trusses)υ斜腹杆仅受压或受拉υ弦杆和竖杆规格多，均为大节点。
⌝双重腹杆桁架(Parallel chord rhombic truss)υ斜杆只承受节间剪力的一半υ受压斜杆短，对压屈稳定有利。
υ适用于大跨度钢桁梁，如武汉、南京长江大桥和我国铁路标准设计(L=96m~120m)下承式简支栓焊钢桁梁桥。
主桁架的主要尺寸⌝先确定桥梁跨度，再确定主桁架的主要尺寸包括：桁架高度、节间长度、斜杆倾角和两片主桁架的中心距。
⌝在拟定上述尺寸时，要综合考虑各种影响因素，相互协调，尽可能采用标准化和模数化，目的在于使设计、制造、安装、养护和更换工作简化及方便。

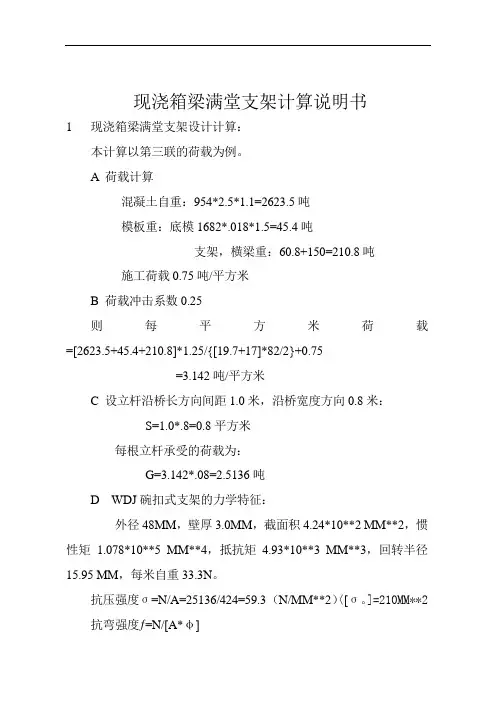

现浇箱梁满堂支架计算说明书1 现浇箱梁满堂支架设计计算：本计算以第三联的荷载为例。
A 荷载计算混凝土自重：954*2.5*1.1=2623.5吨模板重：底模1682*.018*1.5=45.4吨支架，横梁重：60.8+150=210.8吨施工荷载0.75吨/平方米B 荷载冲击系数0.25则每平方米荷载=[2623.5+45.4+210.8]*1.25/{[19.7+17]*82/2}+0.75=3.142吨/平方米C 设立杆沿桥长方向间距1.0米，沿桥宽度方向0.8米：S=1.0*.8=0.8平方米每根立杆承受的荷载为：G=3.142*.08=2.5136吨D WDJ碗扣式支架的力学特征：外径48MM，壁厚3.0MM，截面积4.24*10**2 MM**2，惯性矩1.078*10**5 MM**4，抵抗矩4.93*10**3 MM**3，回转半径15.95 MM，每米自重33.3N。
抗压强度σ=N/A=25136/424=59.3 （N/MM**2）〈[σ。
]=210MM**2 抗弯强度ƒ=N/[A*φ]λ=L/I=1500/15.95=95，查表φ=0.558σ=25136/（424*0.558）=106.2〈210E 小横杆计算：抗压强度σ=GL**2/[10*W]=25.136*800*800/[10*4.493*1000]=358〉215。
所以不能满足强度要求弯曲强度ƒ=GL**4/150EI所以小横杆用10#槽钢作为承受荷载的横梁。
10#槽钢的力学特性W=39.7立方厘米抗压强度σ=GL**2/[10*W]=25.136*800*800/ [10*39.7*1000]=40.52〈215MM**2弯曲强度ƒ=GL**4/150EI=25.136*800**4/[150*200000*193.8*10000]=0.173〈3MM如果小横杆用方木应重新计算它的强度，扰度。
承托上用10*15方木，纵横杆密度1.0*0.6米，横杆的应力验算如下：Q=3.142吨/米支点反力R=3.142*.6=1.89吨M=QL**2/8=3.142*0.6**2/8=0.141吨米Γ=1.89*10**4/[0.1*0.15]=1.26MPAÓ=M/W=0.141*10**4/[3.75*10**-4]=3.76MPA用一般方木可以满足要求10*15方木，横杆间距60CM。
组合式大型压力机横梁强度刚度分析提纲：第一章：绪论1.1 研究背景与意义1.2 国内外研究现状1.3 研究内容及研究方法1.4 论文结构第二章：组合式大型压力机的横梁结构2.1 横梁的结构及组成部分2.2 横梁的工作原理2.3 横梁的应力状态分析第三章：横梁的强度计算3.1 横梁的受力分析3.2 横梁的静力学计算3.3 横梁的疲劳强度计算第四章：横梁的刚度计算4.1 横梁刚度计算的基本方法4.2 横梁的刚度计算分析4.3 横梁的刚度检验第五章：实验研究5.1 实验设计5.2 实验方法5.3 实验结果分析第六章：总结与展望6.1 研究成果总结6.2 存在问题及改进方向6.3 研究的创新点6.4 展望未来工作方向和挑战参考文献附录第一章：绪论1.1 研究背景与意义近年来，随着工业化进程的加速和科技创新的不断推进，大型压力机的应用越来越广泛，其中组合式大型压力机占据了很大的市场份额。
组合式大型压力机由多个单元组合而成，能够完成多种不同的成型工艺。
而组合式大型压力机横梁作为该机器的重要结构组件，在承受压力和应力的同时，也要保证足够的刚度和稳定性。
因此，针对组合式大型压力机横梁的强度和刚度分析研究，具有重要的现实意义。
1.2 国内外研究现状国内外对于大型压力机横梁的研究主要集中在以下几个方面：横梁结构的设计、强度分析、刚度分析、疲劳寿命预测和试验验证等。
在结构设计方面，国外已经采用了许多新型设计方案和材料，如采用复合材料制造横梁、采用双层结构设计等。
在强度分析方面，主要采用有限元分析方法进行强度计算。
在刚度分析方面，主要采用模态分析和振动实验的方法进行刚度验证。
1.3 研究内容及研究方法本文旨在通过对组合式大型压力机横梁的强度和刚度分析，为其优化设计提供理论基础和技术支持。
具体研究内容包括：组合式大型压力机横梁结构的分析、横梁的强度计算、横梁的刚度计算、实验研究和相关技术探索等。
研究方法主要包括有限元分析、理论计算和实验验证等。
