电子控制动力转向和空气悬架系统[1]

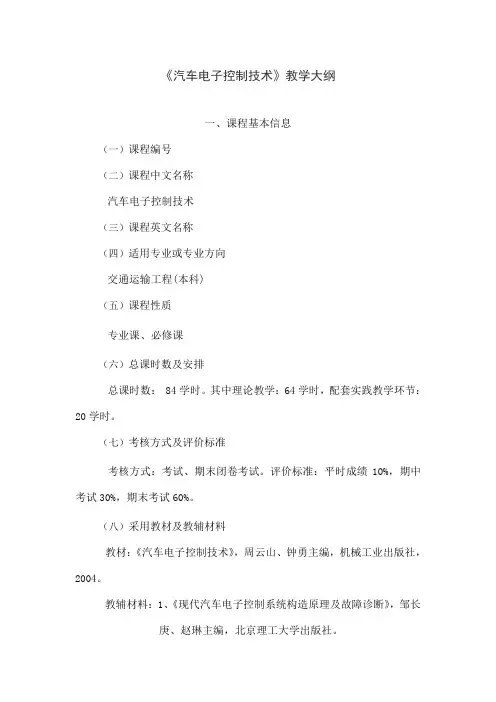

《汽车电子控制技术》教学大纲一、课程基本信息（一）课程编号（二）课程中文名称汽车电子控制技术（三）课程英文名称（四）适用专业或专业方向交通运输工程(本科)（五）课程性质专业课、必修课（六）总课时数及安排总课时数： 84学时。

其中理论教学：64学时，配套实践教学环节：20学时。

（七）考核方式及评价标准考核方式：考试、期末闭卷考试。

评价标准：平时成绩10%，期中考试30%，期末考试60%。

（八）采用教材及教辅材料教材：《汽车电子控制技术》，周云山、钟勇主编，机械工业出版社，2004。

教辅材料：1、《现代汽车电子控制系统构造原理及故障诊断》，邹长庚、赵琳主编，北京理工大学出版社。

2、《汽车电控发动机构造及维修》，夏令伟主编，人民交通出版社。

二、课程教学目标《汽车电子控制技术》是汽车电子运用专业一门主要专业课。

通过本课程的学习，使学生掌握发动机电子控制系统、电子控制自动变速器、电子控制防抱死及驱动防滑系统、电子控制悬架系统、电子控制动力转向系统、巡航控制系统、电子控制安全气囊系统、电子防盗系统、车载网络系统的结构、工作原理、故障诊断及维修技术。

为以后的生产实习和修理工作打下扎实的基础。

（一）知识目标通过本课程学习学生应掌握如下知识：●电控发动机燃油喷射系统的组成、结构及工作原理；●电控发动机点火控制装置的结构及工作原理；●电控发动机怠速控制装置的结构及工作原理；●电控发动机进气及废气排放控制装置的结构及工作原理；●自诊断系统的组成及工作原理；●电控发动机维修专用仪器设备的使用方法；●电控发动机控制系统各部件检测及维修；●汽车安全气囊的组成、工作过程和电路原理和检修；●汽车巡航、导航控制系统的组成、工作过程和电路原理和检修；●汽车电子防盗系统的组成、工作过程和电路原理和检修；（二）能力目标通过本课程学习学生应具有如下能力：●熟练使用汽车维修专用仪器设备（汽车专用万用表、示波器、解码仪、发动机分析仪）；●能够看懂汽车电子控制系统电路图；●能够分析汽车电子控制系统故障；二、教学内容和要求（一）总论了解电控发动机的优点；了解电控发动机各控制系统的功能及主要控制内容；了解电控发动机控制系统的组成及分类；掌握电控发动机控制系统主要的输入信号；掌握电控发动机控制系统主要的执行器。

汽车悬架系统常见故障诊断及排除方法摘要：随着汽车工业的发展，人们越来越关注汽车的舒适性、安全性、可靠性，而悬架系统的性能与汽车行车的安全度和舒适度是密切相关的，鉴于此，下面就介绍悬架系统易出现的故障的检查及排除方法，供广大维修人员参考。

关键词：汽车；悬架系统；故障；排除一、汽车悬架系统的结构汽车悬架系统是是保证车轮（或车桥）与汽车承载系统（车架或承载式车身）之间具有弹性联系并能传递载荷、缓和冲击、衰减振动以及调节汽车行驶中的车身位置等有关装置的总称。

现代汽车的悬架系统虽然结构形式各异，但一般都由弹性元件、导向装置、减振器和横向稳定器等组成，如图1。

图1汽车悬架系统的组成二、汽车悬架系统的分类由于对汽车悬架的研发技术不断的发展和进步，崭新的悬架系统也不断涌现。

按照不同的标准有不同的表达形式，如按导向装置的不同则可分为：非独立悬架系统和独立悬架系统。

非独立悬架系统的前端与车身铰接，后端则通过吊耳或滑板连接在车身或者车架上；悬架系统的减震器上端跟车身相连，下端通过铰接的方式连接车桥由于这种方式的链接，在车轮振动的过程中悬架跟车身并没有达到独立的效果。

有的非独立悬架采用的是技术成熟、结构简单和成本较低的钢板弹簧作为弹性元件，大部分被应用在货车的前后悬架中，有时也会被用在中低档的乘用车辆的后悬架上。

有的是采用螺旋弹簧作为弹性元件，但螺旋弹簧只能承受垂直载荷，所以在悬架上往往会加设导向机构和减震器。

还有的是用空气弹簧作为其弹性元件的非独立悬架，由于空气弹簧只能承受垂直载荷，因而必须加入减震器，这类悬架的纵向力和力矩由悬架的纵向推力杆和横向推力杆来传递。

独立悬架的车桥设计成断开的，每一侧车轮各自通过弹性元件与车架（或车身）连接。

当一侧车轮受到冲击时，另一侧车轮并没有受到很大的影响，这样就保证了汽车操作的稳定性与平顺性，并利于放低安装发动机。

独立悬架分成好几类，最为常见的有双横摆臂式和滑柱摆臂式，滑柱摆臂式又称为麦弗逊式。

《汽车悬架转向制动系统检修》考核题一、单项选择题（每题2分，共52分，将答案填写在答题卡中）：（）1、电动力转向系统是用_____作辅助动力转向。

A、电动机B、电动机驱动油泵C、电磁阀控制油泵D、电控转向传感器控制油泵（）2、按照_____来分，车辆悬架可分为被动悬架和主动悬架两大类。

A、是否可控B、结构C、功能D、形式（）3、液压助力转向装置采用_________作为动力源。

A、发动机真空B、动力转向泵C、自动变速器油泵D、机械连接装置（）4、车高控制系统的主要特点是。

A、装有空气或油气弹簧B、液压式高度调整机构可与普通弹簧并联使用C、有车身高度选择开关D、车载变化不影响悬挂的工作行程（）5、下列各项均可能影响转向系统的性能，除了_________.A、后轮胎的故障B、前轮胎的负重C、前悬架的故障D、变速器的打滑（）6、汽车左转弯时，左轮的偏转角度右轮的偏转角度。

A、大于B、小于C、等于D、不等于（）7、侧倾刚度主动控制系统中通常采用一个______，它可安装在稳定杆中间，也可安装在稳定杆端部替代传统的横向稳定杆支杆。

A、扭转作动器B、扭矩作动器C、阻尼作动器D、刚度作动器（）8、空气弹簧的刚度与气室的容积______。

A、没有关系B、成正比C、成反比D、成几何级比例（）9、连续可调半主动悬架中的_______在一定的范围内可以连续变化。

A、刚度系数B、弹性系数C、工作行程D、阻尼系数（）10、主动悬架的一个重要特点就是，它要求___所产生的力能够很好地跟踪任何力控制信号。

A、减振器B、减振弹簧C、电磁阀D、作动器（）11、由于主销后倾角的作用，车轮偏转后有自动回正的能力，其与车速的关系是。

A、车速越高，稳定力矩就越大，车轮偏转后回正的能力也强B、车速越高，稳定力矩就越小，车轮偏转后回正的能力也弱C、与车速无关D、不确定（）12、左右两前轮之间的距离前后端不相等，其＿＿＿＿称为前束值。

A、和值B、差值C、积值D、商值（）13、电子控制主动式空气悬挂系统的阻尼特性在行驶中可以自动转换，正确的叙述是A、正常行驶时为软特性B、只在制动、转弯时为硬特性C、正常行驶时为硬特性D、中、低速行驶时为软特性（）14、在常用单位换算中，1英寸为毫米，1psi为千帕。

底盘电控技术题库第一章底盘电控技术概述一、填空（1）汽车底盘电子控制主要包括：电控自动变速器、防抱死制动系统、驱动防滑系统、电控悬架系统、转向控制系统等。

（2）自动变速器分为：液力自动变速器、手动式机械变速器、无级变速器。

（3）转向控制主要包括动力转向控制和四轮转向控制。

（4）空气弹簧悬架和油气弹簧悬架是主动悬架。

二、判断题（1）半主动悬架可调节减振器的阻尼力，有些还可以调节横向稳定器的刚度。

（√）（1）半主动悬架仅对悬架系统的刚性进行调节。

（×）（1）主动悬架随时对悬架系统的刚度、减振器的阻尼力进行调整。

（√）（1）主动悬架仅对悬架系统的刚性进行调节。

（×）（1）主动悬架仅对减振器的阻尼力进行调节。

（×）（2）空气弹簧是主动悬架。

（√）（2）空气弹簧是被动悬架。

（×）（2）空气弹簧是半主动悬架。

（×）（3）油气弹簧是主动悬架。

（√）（3）油气弹簧是被动悬架。

（×）（3）油气弹簧是半主动悬架。

（×）（4）世界上第一台ABS系统首先被应用于航空领域的飞机上。

（√）（4）世界上第一台ABS系统首先被应用于航海领域的轮船上。

（×）（5）ASR也被称为牵引力控制系统(Traction Control System)，简称TCS。

（√）（5）ABS也被称为牵引力控制系统(Traction Control System)，简称TCS。

（×）（6）主动悬架调节需要消耗能量，故系统中需要能源。

（√）（6）主动悬架调节不需要消耗能量，故系统中不需要能源。

（×）（7）半主动悬架调节不需消耗能量，故系统中不需要能源。

（√）（7）半主动悬架调节需消耗能量，故系统中需要能源。

（×）三、简答题1、汽车驱动防滑控制的英文写法Anti Slip Regulation2、汽车制动防滑控制的英文写法Anti-lock Brake System3、空气弹簧概念空气弹簧是一种通过改变空气弹簧的空气压力来改变弹性元件刚度的主动悬架。

英语缩写：1、EFI(Electronic Fuel Injection System)：电控的汽油喷射系统。

2、MPI(multi point injection)：多点喷油系统。

3、SPI(single point injection)：单点喷油系统。

4、VSC（Vehicle Stability Control System）：车辆稳定性控制系统。

5、ESP（Electronic Stability Program）：电子稳定程序。

6、VDC（或VSC）：车辆动态控制系统。

7、4WS：四轮转向系统。

8、ABS（Antilock Braking System）：制动防抱死装置。

9、ASR（Acceleration Slip Regulation）：加速防滑控制系统【驱动（轮）防滑系统】。

10、TCS（Traction Control System）：牵引力控制系统。

11、EBD（Electric Brakeforce Dis-tribution）：电子制动力分配系统。

12、HEV（Hybrid Electric Vehicle）：混合动力电动汽车。

13、ECU：电子控制单元。

14、PCM：动力系统控制模块结构组成：1、电控汽油喷射系统由：进气系统、供油系统、控制系统及点火系统组成。

2、供油系统由：电动汽油泵、燃油滤清器、喷油器（燃油喷嘴）、燃油压力调节器（简称油压调节器）及燃油分配管、回油管等组成。

3、控制系统由：传感器、电子控制单元(ECU)及执行器组成。

4、ECU的组成：运算器、寄存器和控制器组成。

5、电控汽油喷射系统的执行器主要有：怠速执行器、喷油器、喷油泵、EGR阀(废气再循环)、碳灌电磁阀等。

6、点火系统主要由：与点火有关的各种传感器、电子控制单元(发动机控制ECU)、执行器组成。

7、传感器主要由：曲轴位置传感器、凸轮轴位置传感器、负荷传感器、温度传感器、爆震传感器等组成。

8、执行器主要由：点火模块、点火线圈、高压配电器和火花塞等组成。

《汽车底盘电控系统检修》复习题一、填空题1.无ABS的汽车在附着系数较小的道路上紧急制动时，前轮抱死后会导致，后轮抱死后易产生。

2.ABS的汽车的最佳滑移率范围为。

3.ABS在常规制动系统的基础上增加了、、等元件。

4.ABS在紧急制动时以每秒5～10次循环进行、、三个过程从而防止车轮抱死。

5.如果维修或更换部件时拆开了制动液压系统、或者更换了制动液、或者使用中感觉到制动踏板发软，就需要实用诊断仪对制动系统。

6.如果常规制动系统有故障，ABS工作情况是。

7.ABS系统的轮速传感器按工作原理分为、、等类型。

8.传感器、开关和执行器、ECU以及相关线路出现问题ABS故障灯会。

9.传感器主要有差动变压器式和水银开关式，主要用于四轮驱动汽车检测制动时的减速度，以识别是否为冰、雪等易滑路面。

10.是诊断仪的功能之一，通过诊断仪向被检测系统的控制单元发出指令，使控制单元驱动有关的执行器工作，从而判断执行器是否存在故障。

11．驱动防滑系统又简称为，英文缩写还有、。

12．汽车上装备ASR的目的就是在驱动时将驱动轮的滑转率控制在范围内，以提高和。

13．ASR的控制方式包括、、。

14．TCS的控制方式中对发动机输出转矩进行控制的手段包括、和。

15．ASR和ABS都是通过控制作用于被控车轮上的，而将车轮的力控制在理想范围内。

16．ASR由、、组成。

17．ASR执行器包括、、等。

18．ASR制动压力调节器工作时可分为、、三个过程。

19．ESP的含义是。

20．ESP是与ABS和ASR系统，可以认为ESP是ABS和ASR功能的。

21．ESP由、、和组成。

22．ESP大部分元件与ABS和ASR共用，传感器在原来ABS和ASR的基础上增加了、、等。

23．常见的转向盘转角传感器有、、等。

24．汽车电控悬架系统主要功能有变、变和变。

25．现代汽车悬架电控系统主要由传感器、和三部分组成，其中常用的传感器有、、、等。

26．根据悬架所控制的特性参数不同，电控悬架可分为和两大类。

汽车底盘电控系统练习题库及答案一、单选题（共52题，每题1分，共52分）1.汽车转向时，内外转向轮偏转角间的正确关系是由（）来保证的。

A、转向梯形B、转向器C、转向摇臂D、横拉杆正确答案：A2.丰田A340E自动变速器有（）个制动器。

A、1B、2C、3D、4正确答案：D3.大多数变速器采用的齿轮变速机构是（）A、锥齿轮机构B、平行轴式齿轮机构C、行星齿轮变速机构D、普通齿轮机构正确答案：C4.在滑路面上自动增大锁止系数直至完全锁止的差速器为（）。

A、湿式差速器B、主动防滑差速器C、强制锁止式D、自动锁止式正确答案：D5.汽车直线行驶时，差速器中的行星齿轮（）。

A、只有自转，没有公转B、只有公转，没有自转C、公转和自转都没有D、既有公转，又有自转正确答案：B6.无级变速器的英文简称是（）A、ATB、MTC、AMTD、CVTE、DSG正确答案：D7.全主动式悬架的频带宽为（）。

A、小于15HzB、小于5HzC、大于15HzD、大于5Hz正确答案：C8.当膜片弹簧离合器的从动盘磨损，压盘前移，膜片弹簧对压盘的压力将()。

A、增大B、减小C、消失D、不变正确答案：A9.关于引起高速打摆现象的主要原因。

甲认为：车架变形是打摆现象的主要原因。

乙认为：前减振器失效是其中原因之一。

丙认为：前束过大就是其原因。

看法正确的是()。

A、甲和乙B、乙和丙C、丙和甲D、均错正确答案：A10.在自动变速器的液压控制系统中，当离合器或制动器的摩擦片产生过多的磨损时，首先将出现（）现象。

A、尖锐的啸叫B、换档拖滞C、较明显的振动D、啸叫与振动正确答案：B11.()是装备动力转向系统的汽车方向发飘的原因。

A、油泵磨损B、油路中有气泡C、分配阀反作用弹簧过软或损坏D、缺液压油或滤油器堵塞正确答案：C12.（）有利于转向结束后转向轮和方向盘自动回正，但也容易将坏路面对车轮的冲击力传到方向盘，出现“打手”现象。

A、不可逆式B、可逆式转向器C、极限可逆式D、齿轮条式正确答案：B13.（）的目的是检查发动机和自动变速器的综合性能，因试验时发动机和自动变速器均为满负荷，故试验时应严格遵守有关规定。

汽车悬架与转向系统术语中英文对照表Adjusting sleeve 调节套管——带内螺纹的套管，置于横拉杆端头之间，转动套管可调节前轮或后轮的前束。

Aftermarket 售后市场——独立于汽车制造厂的零件或设备销售公司Air bag 安全气囊——一种被动式约束系统，具有可膨胀的气袋，置于乘员座椅前方的转向盘和仪表板内。

Air shock 充气减振器——内部充以气压并有橡胶化气袋的一种减振器。

Air shock system 充气减振器系统——也称辅助空气调平(悬架)系统，减振器内部充以气压并有橡胶化气袋。

Air suspension system空气悬架系统——一种悬架系统，使用压缩空气和空气弹簧，以取代传统的螺旋弹簧。

Alignment 定位——一种调整动作，使车辆各部件处于正确位置。

Alignment rack 定位台架——一种置于车轮下的装置，用于车轮定位。

Aspect ratio 高度比——轮胎截面高度和宽度的比值。

Axial play 轴向间隙——部件的平行于轴向的旷动量。

Axle 车桥——支承车辆的横向构件，其上装有一个或多个车轮Axle flange 车桥凸缘——安装车轮(制动鼓或制动盘)的车桥外端。

Ball joint 球关节——球头能在球座中转动的一种联接件。

Battery 蓄电池——以化学形态存贮电能的一种装置。

Bearing 轴承——一种减摩装置，具有内、外座圈，并有一排或多排滚子在内、外圈间滚动。

Belt 传动带——一种驱动水泵或其他附件的装置。

Boot 防尘罩——套在部件上的柔性橡胶或塑料罩盖，保护部件免受自然环境的侵害。

Bump steer 颠簸转向——驶过隆起物时车辆前束的变化称为颠簸转向，几乎所有车辆都存在一定的颠簸转向问题。

Bushing 衬套——通常用青铜制作的一种套管，压入孔内，对轴承起支承轴作用。

Camber 车轮外倾——从车辆前方或后方观测，车轮轮胎总成向内或向外的倾斜。

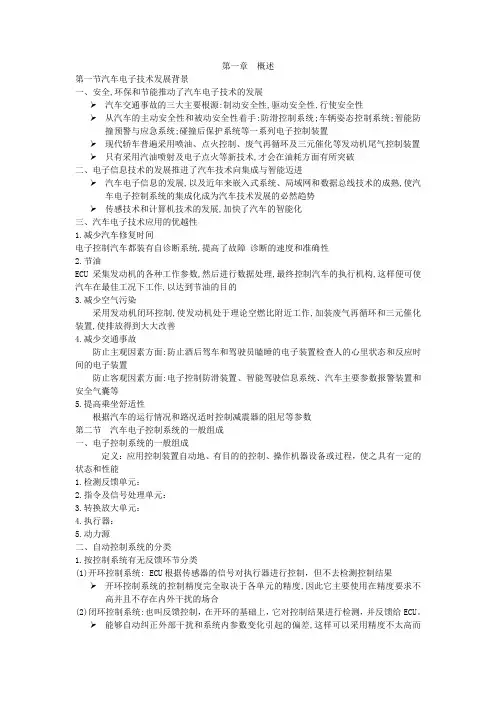

第一章概述第一节汽车电子技术发展背景一、安全,环保和节能推动了汽车电子技术的发展➢汽车交通事故的三大主要根源:制动安全性,驱动安全性,行使安全性➢从汽车的主动安全性和被动安全性着手:防滑控制系统;车辆姿态控制系统;智能防撞预警与应急系统;碰撞后保护系统等一系列电子控制装置➢现代轿车普遍采用喷油、点火控制、废气再循环及三元催化等发动机尾气控制装置➢只有采用汽油喷射及电子点火等新技术,才会在油耗方面有所突破二、电子信息技术的发展推进了汽车技术向集成与智能迈进➢汽车电子信息的发展,以及近年来嵌入式系统、局域网和数据总线技术的成熟,使汽车电子控制系统的集成化成为汽车技术发展的必然趋势➢传感技术和计算机技术的发展,加快了汽车的智能化三、汽车电子技术应用的优越性1.减少汽车修复时间电子控制汽车都装有自诊断系统,提高了故障诊断的速度和准确性2.节油ECU采集发动机的各种工作参数,然后进行数据处理,最终控制汽车的执行机构,这样便可使汽车在最佳工况下工作,以达到节油的目的3.减少空气污染采用发动机闭环控制,使发动机处于理论空燃比附近工作,加装废气再循环和三元催化装置,使排放得到大大改善4.减少交通事故防止主观因素方面:防止酒后驾车和驾驶员瞌睡的电子装置检查人的心里状态和反应时间的电子装置防止客观因素方面:电子控制防滑装置、智能驾驶信息系统、汽车主要参数报警装置和安全气囊等5.提高乘坐舒适性根据汽车的运行情况和路况适时控制减震器的阻尼等参数第二节汽车电子控制系统的一般组成一、电子控制系统的一般组成定义：应用控制装置自动地、有目的的控制、操作机器设备或过程，使之具有一定的状态和性能1.检测反馈单元：2.指令及信号处理单元：3.转换放大单元：4.执行器：5.动力源二、自动控制系统的分类1.按控制系统有无反馈环节分类(1)开环控制系统: ECU根据传感器的信号对执行器进行控制，但不去检测控制结果➢开环控制系统的控制精度完全取决于各单元的精度,因此它主要使用在精度要求不高并且不存在内外干扰的场合(2)闭环控制系统:也叫反馈控制，在开环的基础上，它对控制结果进行检测，并反馈给ECU。

陕西职业技术学院教课设计系别：财经学院专业：汽车检测与诊疗技术年级：2013级课程名称：汽车电子控制技术讲课老师：周娟英实习时间：2014-2015（2）《汽车电子控制技术》主编：吴刚人民交通第一版社股份有限企业2014 年 8 月第一版第一章汽车电控基础知识叮叮小文库目的任务1.认识汽车电子控制技术的发展过程；2.掌握电子控制系统构成的英文名称；3.掌握电子控制系统的构成；4.掌握电子控制系统的简要工作过程。

要点难点1.电子控制系统的构成；2.电子控制系统的简要工作过程。

教课方法讲解使用教具PPT、教课视频课后作业课后习题课时安排讲堂教课时数： 2试验教课时数： 0讲解时间：2015 年 3 月 9 日礼拜一2015 年 3 月 10 日礼拜二第一节汽车电子技术发展简介一、汽车电子技术的发展过程二、汽车电子控制技术应用的优胜性第二节汽车电子控制系统的构成及工作原理一、汽车电子控制系统的构成与分类1.发动控制部分－－电控点火装置、电控汽油发射、荒弃再循环系统、怠速控制2.底盘控制部分－－电控自动变速器、防抱死制动系统、电子控制动力转向系统、电控悬架、巡航控制系统、安全气囊、雷达防撞系统、驱动防滑系统、制动力分派系统、电子稳固控制系统、安全带控制系统3.车身电控系统－－前照灯控制系统、转向灯控制系统、自动座椅、全自动空调、电子门锁与防盗系统、音响 / 音像4.信息系统－－信息显示与报警系统、语言信息系统、车用导航系统、通讯系统二、电子控制单元的功能与构成1.电子控制单元所具备基本功能2.电子控制单元的构成三、电子控制系统的工作过程事例剖析：桑塔纳 2000 型轿车 ABS灯常亮课后作业：1.汽车电控系统由哪几部分构成？2.电子控制单元有哪些功能？3.与发动机独自控制对比，集中控制有哪些长处？4.传感器的信号有哪几种种类 ?拓展知识点：1.发动机电控系统由哪些部分构成？2.哪些汽车是有电控单元的？3.国产奇瑞 A3 能否有电控单元？本章小结：1. 汽车电子控制系统主要由信号输入装置即传感器、电子控制单元、履行器等组成。

汽车电控题库及答案一、填空题每空1分,共17分;1、汽车电子控制技术在汽车底盘上发展,主要包括传动系统电子控制技术转向系统电子控制技术车轮防滑电子控制技术悬架系统电子控制技术 ;2、传动系统的电子控制主要包括对离合器、变速器各种差速器的主动控制,其中对离合器和变速器的控制主是减轻驾驶负担,提高行车安全性, 提高行车安全性；而对差速器的控制则主要是为了协调车轮运动关系,防止车轮滑动 ;3、转向系统电子控制技术主要体现在动力转向系统和四轮转向系统中, 以解决车辆转向过程中轻和灵的矛盾,在各种使用工况下, 期望获得更加理想的控制效果;4、对于21世纪初期底盘电子控制技术发展趋势,将围绕节能、环保、安全、舒适等主题展开,其中动力优化控制系统、安全驾驶检测与警告系统、自动防追尾碰撞系统、自动驾驶系统及汽车线传控制技术,将是未来汽车底盘电控技术的优先发展方向;二、简答题每题5分,共15分;1、汽车电子控制技术的发展过程可分为哪几个阶段这几个阶段各有什么特点汽车电子过程经历了4个发展阶段第一阶段为20世纪50年代初期至50年代初期至1974年;这一阶段主要特征是：解决电子装置在汽车上应用的技术难点,开发替代传统机械装置的电子产品,扩大电子装置在汽车上应用的范围第二阶段为1974-1982年;这一阶段主要特征是：以微处理器为控制核心,以完成特定控制内容或功能为基本目的,各自相互独立的电子控制系统得到了快速发展和应用; 第三阶段为1974-1982年;这一阶段主要特征是：一微型计算机作为控制核心,能够同时玩笑横多种控制功能的计算机集中管理系统为基本控制模式,初步实现了汽车控制技术从普通电子控制向现代控制的技术过渡; 第四阶段为1995年至今;这一阶段主要特征是：随着CAN总线技术和告诉车用微型计算机的应用,电子控制系统初步具备了对高复杂程度使用要求的控制能力,汽车电子化开始步入智能化控制的技术高点2、汽油发动机电子控制技术经历了哪几个发展阶段这几个阶段各有什么特点汽油发动机电子控制技术的发展可分为3个阶段：第一阶段为1952—1957年;这一阶段的主要特征是：以提高发动机动力性为主要动力性为主要目的,把飞机发动机燃油喷射技术成功的移植到车用汽油发动机上; 第二阶段为1957—1979年;这一阶段的主要特征是：以减少有害物排放量、降低燃油消耗为主要目的,以空燃比和点火提前角为主要控制内容,相互独立的电子控制汽油喷射系统和电子控制点火系统相继开发成功,汽油发动机的运行控制进入电子控制的新阶段; 第三阶段为1979年至今;这一阶段的主要特征是：把原先相互独立的电控燃油喷射系统和电控点火系统整合为一个系统,即发动机集中管理系统开发成功并投入实际应用;3、柴油发动机电子控制技术的发展过程可分为哪几个阶段这几个阶段各有什么特点柴油发动机电子控制技术的发展过程可分为两个阶段第一阶段为20世纪70—80年代中期;这一阶段的主要特征是：采用位置控制方式,用电子控制的电液式或电磁式线位移或角位移驱动机构,取代原来的机械式调速机构和喷油提前调整装置,实现循环喷油量和喷油定时的电子控制; 第二阶段为20世纪80年代中期至今;这一阶段主要特征是：采用时间控制方式,类似于汽油发动机的集中管理系统在柴油发动机上得到全面应用,电控系统通过高速电磁阀对喷油泵或喷油器过程进行控制,实现喷油定时、循环喷油量和喷油规律的电子控制 ; 第2章汽油发动机电控系统概述一、填空题每空1分,共9分;1、燃油喷射系统按喷油器数目分类,可分为单点喷射、多点喷射;2、电子控制系统由ECU 、传感器、执行元件三部分组成;3、ECU是发动机控制系统核心;4、执行元件受_ECU 控制,他们的作用在 ECU的控制下 , 完成特定控制内容 ;二、选择题每题只有一个正确答案；每题2分,共16分;1、电子控制系统的核心是 BA. 传感器B. ECUC. 执行装置2、燃油喷射系统根据哪种分类可分为连续喷射和间歇喷射BA. 燃油喷射位置B. 燃油喷射方式C. 喷油器数目3、以下哪项通常采用顺序喷射方式 BA. 机械式汽油喷射系统B. 电控汽油喷射系统 C．节气门体汽油喷射系统D．以上都正确 E．以上都不正确4、在MPI多点汽油喷射系统中,汽油被喷入C ;A．燃烧室内 B．节气门后部C．进气歧管D．进气道5、单点喷射系统采用下列哪种喷射方式D ;A．同时喷射 B.分组喷射 C.顺序喷射 D.上述都不对6、下列哪项内容属于汽油喷射控制的控制功能AA．电动汽油泵控制 B.点火正时 C.怠速控制 D.EGR控制7、直接测量方式电控系统采用 A ,直接测量出单位时间汽油发动机吸入空气的质量流量或体积流量,然后根据发动机转速,计算每一工作循环吸入的空气量;A．空气流量计 B. 进气歧管压力传感器 C. 氧传感器 D.上述都不对8、发动机集中管理系统由Bosch公司于1979年首先推出,称为BA．Jetronic B. Motronic C.EFI系统 D.上述都不对三、判断题正确的打√,错误的打×；每题1分,共15分;1、多点燃油喷射系统中,喷油器多装于节气门上方; ×2、电子控制系统中的信号输入装置是各种传感器; ×3、MPI为多点喷射,即一个喷油器给两个以上气缸喷油; ×4、国内沈阳金杯汽车采用的是单点喷射系统; √5、喷油器是电控发动机燃油喷射系统中的重要执行器; √6、采用同时喷射方式的电控喷射系统,曲轴每转两圈各缸同时喷油一次;×7、现代汽车广泛采用集中控制系统,它是将多种控制功能集中到一个控制单元上; √8、在电控燃油喷射系统中,喷油量控制是基本也是重要的控制内容;√9、发动机集中控制系统中,一个传感器信号输入ECU 可以作为几个子控制系统的控制信号; V10、发动机集中控制系统中,各子控制系统所需要的信息是不相同的; ×11、随着控制功能的增加,执行元件将会适当的减少; ×12、分组喷射方式中,发动机每一个工作循环中,各喷油器均喷射一次;√13、相对于同时喷射的发动机而言,分组喷射的发动机在性能方面有所提高; √14、多点喷射系统是在节气门上方安装一个中央喷射装置; ×15、顺序喷射按发动机各缸的工作顺序喷油; √四、名词解释每题2分,共6分;1、顺序喷射：喷油器由电脑分别控制,按发动机各缸的工作顺序喷油2、同时喷射：将各缸的喷油器并联,所有喷油器有电脑的同一个指令控制,同时喷油,同时断油;3、分组喷射：将各缸的喷油器分成几组,同一组喷油器同时喷油或断油;五、简答题每题5分,共15分;1、传感器的功用5分将反映发动机运行的机械动作、热状态等物理量,转换成相应的模拟或数字电信号,并输送到电控单元;2、单点喷射和多点喷射各有什么特点单点喷射系统也成为节气门体喷射系统或集中喷射系统,其喷油器安装在进气总管的节气门上方,采用1或2个喷油器;减少了由于喷油器造成的汽油发动机运行故障源,提高电控汽油发动机的工作可靠性;多点喷射系统的喷油器安装在每个气缸的进气歧管内,燃油在进气歧管内与空气混合形成初级混合气;它使各缸混合气的均匀性得到了改善,上课充分利用进的惯性增压效应,实现高功率化设计;3、汽油发动机采用电控汽油喷射有哪些优点1善各缸混合气的均匀性; 2发动机的动力性和经济性有一定程度的提高; 3害物质排放量显著减少; 4善了汽油机过渡工况响应特性; 5善了汽油机对地理及气候环境的适应性; 6高了汽油机高低温起动性能和暖机性能;六、综合题每题10分,共30分;1、试分析汽油发动机燃油喷射系统的分类缸内喷射 1、1按汽油喷入的位置分类多点喷射缸外喷射单点喷射连续喷射2按汽油喷射的方式分类同时喷射间歇喷射分组喷射顺序喷射机械控制汽油喷射系统机械控制方式机电混合控制汽油喷射系统3按汽油喷射系统控制方式分类电控方式汽油喷射系统发动机集中管理系统节流-速度方式间接测量方式电控系统速度-密度方式4按进气量测量方式分类体积流量方式直接测量方式电控系统质量流量方式2、试分析同时喷射、分组喷射和顺序喷射各有什么特点同组喷射方式中,各缸喷油器开始喷油和停止喷油的时刻完全相同,发动机每转一转,各缸喷油器同时喷油一次,发动机一个工作循环所需的油量,分两次喷入进气歧管;同时喷射方式不需气缸判别信号,可用一个控制电路就能控制所有的喷油器、电路与控制软件; 分组喷射方式把汽油发动机的全部气缸分成2组四缸或3组六缸,电控系统用两个或三个控制电路控制各组气缸的喷油器;发动机运行时,各组气缸的喷油器按组依次喷射,同组内两个喷油器按同时喷射方式工作;分组喷射方式各缸混合气的均匀性及空燃比控制精度得到了提高; 顺序喷射方式也称独立喷射方式;发动机运行时,喷油器按各缸的工作顺序喷油, 曲轴每转两转,各缸喷油器按点火顺序依次喷油依次;顺序喷射需要有与喷油器数目相同的控制电路,在控制程序中需增加基准气缸喷别、正时计算、喷油时序控制等内容;3、电子控制装置ECU的主要功能有哪些1给传感器提供电压,接受传感器和其他装置的输入信号,并转换成数字信号；2储存该车型的特征参数和运算所需的有关数据信号；3确定计算输出指令所需的程序,并根据输入信号和相关程序计算输出指令数值；4将输入信号和输出指令信号与标准值进行比较,确定并存储故障信息;5向执行元件输出指令,或根据指令输出自身已储存的信息；6自我修正功能学习功能;第三章电控汽油喷射系统一、填空题每空1分,共17分;1、燃油供给系统的功用是供给清洁的具有一定压力的燃油;2、燃油泵的控制电路主要有ECU控制、燃油泵开关控制、速度控制三种类型;3、节气门位置传感器可分为线性、开关式和综合式三种;4、当喷油器的结构和喷油压差一定时,喷油量的多少就取决于喷油持续时间;5、发动机转速超过安全转速时,喷油器停止喷油,防止发动机损坏;6、凸轮轴/曲轴位置传感器可分为电磁感应式、霍尔式和光电感应式三种类型;7、喷油器按线圈的电阻值可分为电阻值为12-17欧的高阻和阻值为0.6-3欧的低阻;8、汽油喷射控制的主要内容有喷油持续时间控制喷油正时燃油泵控制停油控制;二、2.选择题每题只有一个正确答案；每题2分,共46分;1、在多点电控汽油喷射系统中,喷油器的喷油量主要取决于喷油器的D ;A. 针阀升程B. 喷孔大小C. 内外压力差D. 针阀开启的持续时间2、下列哪种属于间接测量空气流量的传感器; DA. 叶片式空气流量计B. 热膜式空气流量计C. 热线式空气流量计D.进气歧管压力传感器3、一般来说,缺少了C 信号,电子点火系将不能点火;A. 进气量B. 水温C. 转速D. 上止点4、Ne信号指发动机C 信号;A. 凸轮轴转角B. 车速传感器C. 曲轴转角D. 空调开关5、启动发动机前如果点火开关位于“ON”位置,电动汽油泵D ;A. 持续运转B. 不运转C. 运转10s后停止D.运转2s后停止6、发动机关闭后D 使汽油喷射管路中保持残余压力;A. 电动汽油泵的过载阀B. 汽油滤清器C. 汽油喷射器D. 单向阀7、某汽油喷射系统的汽油压力过高,以下哪项正确; BA. 电动汽油泵的电刷接触不良B. 回油管堵塞C. 汽油压力调节器密封不严D. 以上都正确8、对喷油量起决定性作用的是 A ;A. 空气流量计B. 水温传感器C. 氧传感器D. 节气门位置传感器9、在A 式空气流量计中,还装有进气温度传感器和油泵控制触点;A. 翼片B. 卡门旋涡C. 热线D. 热膜10、负温度系数的热敏电阻其阻值随温度的升高而 B ;A. 升高B. 降低C. 不受影响D. 先高后低11、检测电控汽车电子元件要使用数字式万用表,这是因为数字式万用表 A ;A. 具有高阻抗B. 具有低阻抗C. 测量精确D. 以上都正确12、属于质量流量型的空气流量计是 B ;A. 叶片式空气流量计B. 热膜式空气流量计C. 进气歧管压力传感器13、计算机能读但不能改写的存储器是：AA. ROMB. RAMC. 以上都正确D. 以上都不正确14、 C 传感器具有自洁功能A. 叶片式空气流量计B. 热膜式空气流量计C. 热线式空气流量计15、空气流量计常用于检测： AA. 进气质量B. 进气效率C. 进气密度16、当结构确定后,电磁喷油器的喷油量主要决定于 A ;A. 喷油脉宽B. 点火提前角C. 工作温度17、将电动汽油泵置于汽油箱内部的目的下面哪项不正确AA. 便于控制B. 降低噪声C. 防止气阻D. 节省空间18、进行燃油压力检测时,按正确的工序应该首先进行以下哪一步CA. 断开燃油蒸发罐管路B. 将燃油压力表连到电控燃油喷射系统的回流管路上C. 在将燃油压力表连接到电喷系统上以前先将管路中的压力卸掉D. 拆下燃油机分配器上的燃油管19、微型计算机的作用是根据汽油机运行工况的需要,把各种传感器输送来的信号用A 中的处理程序和数据进行运算处理,并把处理结果送到 ;A. 中央处理器……A／D转换器；B. 内存……A／D转换器；C. 内存……输出通路；D. 中央处理器……输出通路20、带Acc信号输出的开关量输出型节气门位置传感器主要增加了Acc信号,用以检测发动机 D 状况;A. 怠速B. 中速C. 高速D. 加减速21、桑塔纳2000GSi发动机空气流量计为DA. 进行歧管绝对压力传感器B. 叶片式C. 卡门旋涡式D. 热膜式22、下列哪一个部件能够调节燃油系统的供油压力DA. 燃油脉动阻尼器B. 过滤器C. 喷油嘴D. 燃油压力调节器23、丰田汽车自诊断系统的触发方式为 BA. TE1与TE2端子B. TE1与E1端子C. TE2与E1端子D. 以上都不正确三、判断题正确的打√,错误的打×；每题1分,共20分;1、怠速控制分为节气门直动控制型和旁通空气控制型; √2、中央处理器可以直接接收由传感器输送的模拟信号; ×3、电流驱动方式只适用于低阻值喷油器; √4、电动燃油泵是一种由小型交流电动机驱动的燃油泵; ×5、脉动阻尼器的作用是限制燃油系统的高压力; ×6、同时喷射正时控制是所有各缸喷油器由ECU控制同时喷油和停油; √7、在拆卸燃油系统内任何元件时,都必须首先释放燃油系统压力; √8、通过测试燃油系统压力,可诊断燃油系统是否有故障; V9、自诊断系统只能根据传感器输入信号来判定有无故障,但不能确定故障的具体部位; V10、一般来说,缺少转速信号、电子点火关系将不能点火; V11、发动机冷车起动后的暖机过程中,随冷却水温的提高,喷油持续时间加大; ×12、发动机起动时的喷油量控制和发动机起动后的喷油量控制的控制模式完全; ×13、开关型节气门位置传感器只有开或关两个位置; √14、活性炭罐受ECU控制,在各种工况下都工作; ×15、ECU根据凸轮轴位置传感器的信号,来确定发动机转速; ×16、空档起动开关向ECU输入空档位置的信号,是怠速控制信号之一; ×17、ECU给传感器提供的参考电压有2V、5V、9V、12V等; √18、发动机在所有工况下都进行理论空燃比的反馈控制,以便把空燃比控制在14.7 附近; ×19、发动机启动后,以固定的点火提前角点火,与发动机的状况无关; ×20、当电控发动机的备用系统启用时,能够使汽车继续行驶,不能保证发动机性能良好; V四、简答题每题5分,共15分;1、燃油压力调节器的作用是什么为什么要安装燃油压力调节器采用压差恒定的控制方法,使ECU能够用单一的控制参数--------喷油器开启时间, 对喷油器进行既简单有精确的控制;因为在喷油器结构参数不变的情况下,喷油量不仅与喷油器保持大开度的时间有关,而且还与燃油分配管的压力、进气歧管的压力有关;进气歧管的压力高喷油量减少,反之增加;燃油分配管内油压越高喷油量增加,反之减少;所以必须使用燃油压力调节器;2、简答电控发动机燃油系统的组成及汽油流动过程;燃油供给系统由油箱、电动燃油泵、汽油滤清器、燃油分配管、喷油器、压力调节器等组成;2分汽油发动机工作时,电动燃油泵从油箱吸入汽油,加压后送到输油管,汽油经输油管、滤清器到达燃油分配管,然后分送到各个喷油器;串联在油路上的压力调节器对汽油的压力进行调节,多余的汽油经压力调节器流回油箱;3、在下图中填上空气供给系统的组成4、简答滚柱式电动汽油泵的工作原理油泵的转子由电动机驱动,当转子在电动机驱动下旋转时,位于转子凹槽内的滚柱在离心力的作用下,紧紧压靠在泵体的内表面和转子的凹槽侧面,在油泵内形成与滚柱个数相同的若干工作腔;由于转子相对泵体偏心布置,当工作腔随转子一起旋转时,每个工作腔的腔内容积将发生由大到小的变化;在腔内容积由小逐渐变大的过程中,工作腔内的压力随腔内容积的增大而降低,处于负压状态,当工作腔转到与进油道相通位置时,汽油在大气压力的作用下被吸入工作腔;在腔内容积由大到小的过程中,工作腔内汽油受到压缩油压升高,当工作腔转到与出油道相通位置时,压力较高的汽油从出油口流出;5、简答电控单元的组成及各部分组成的作用电控单元式汽油发动机电控系统的核心,电控单元主要由输入回路、A/D转换器、微型计算机和输出回路4部分组成;节气门怠速开度控制传感器进气总管进气歧管空气阀空气滤清器空气流量计1.输入回路的作用是对电控系统各类传感器的输入信号进行预处理,然后把这些信号输送到A/D转换器或微型计算机的输入输出接口;2.A/D转换器的作用是将模拟电压信号转换成数字脉冲信号,然后输送到微型计算机的输入/输出接口;3.微型计算机的作用是根据汽油发动机运行工况及各种传感器的输入信号,经过运算分析处理后,确定正确的控制程序和控制参数,并向输出回路发出控制脉冲;4.输出回路的作用是将微型计算机输出的控制信号;转换成可以驱动执行器的输出信号;四、综合题每题10分,共40分;1、参照下图油泵运转控制电路分析：11点火开关IG接通时：;3分当点火开关接通时,主继电器闭合电控系统受电;此时如发动机不起动, 断路继电器断开,所以燃油泵不工作;2汽油发动机起动时：3分汽油发动机起动时,主继电器闭合,断路继电器线圈L2通电,产生电磁吸力使断路继电器油泵开关闭合,油泵开始运转;3汽油发动机运转时：2分汽油发动机正常运转时,分电器即有转速信号输出,该信号使ECU中的晶体管导通,断路继电器线圈L1通电,油泵仍然保持运转状态;汽油发动机起动结束,线圈L2断电,但由于线圈L1仍然通电,故油泵开关仍保持闭合,油泵继续工作;4汽油发动机熄火时：2分汽油发动机熄火时,分电器不再有转速信号输出,晶体管截止,断路继电器线圈L1断电,油泵开关断开,油泵停止工作;2、简述喷油持续时间控制模式分为几种情况每种情况中是如何控制的10分喷油持续时间控制分为发动机起动时的喷油持续时间的控制和起动后喷油持续时间的控制; 1发动机起动时分为冷启动时和高温起动时喷油持续时间的控制;都是根据冷却液温度传感器进行控制的; 2发动机起动后在电控燃油喷射系统中,喷油量控制是基本也是重要的控制内容,其控制原理是： ECU根据空气流量信号和发动机转速信号确定基本的喷油时间,再根据其他传感器如冷却液温度传感器、节气门位置传感器等对喷油时间进行修正,并按后确定的总喷油时间向喷油器发出指令,使喷油器喷油或断油;3、简述喷油器的工作原理;喷油器安装在汽油分配管上,它在结构上是一个电磁阀;当控制器接通喷油器的接地线后,就有电流流过电磁线圈,电磁线圈所产生的磁力将衔铁和针阀吸起而打开喷孔,汽油分配管中的高压汽油高于进气管压力200－255kPa便经喷油器内腔由喷孔喷进气道中,汽油喷出后被分散成雾状;显然,喷油量的多少,在喷油压力不变的情况下,就取决于喷油器的通电时间的长短;控制器正是通过控制主喷油器通电的时间来控制喷油量的;4、简述燃油压力调节器的工作原理;为使控制器能精确控制喷油器的喷油量,必须使汽油分配管中的汽油压力与进气管压力之差保持恒定;然而发动机工作时,这一压差却是变化的,这是因为汽油分配管中的油压在喷油器不同的循环喷油量下是不同的,进气管中的压力在不同的发动机转速、不同的节气门开度下也是不同的;为使发动机工作时这一压差保持恒定, 特设压力调节器;压力调节器安装在汽油分配管上,其结构和工作原理：由于进油与汽油分配管相通,在膜片正下方的压力即为汽油分配管中的油压;若真空软管接通大气,当膜片下方的压力超过304kPa时,膜片就克服弹簧弹力向上拱曲,泄油阀打开汽油经回油口流入回油管直至汽油箱,汽油分配管中的压力下降；若汽油分配管中的压力低于304kPa,弹簧就推动膜片向下拱曲,使泄油阀关闭,在汽油泵的作用下,汽油分配管中的油压升高;这样使汽油分配管中的油压恒定在304kPa,即泄油阀开启压力;当压力调节器上的真空管接口与进气管接通时,发动机工作时的进气管真空度负压就作用到膜片上方,使膜片上方的受力为弹簧弹力与进气管真空度之和;若进气管真空度增大压力降低,泄油阀开启压力相应降低；若进气管真空度减少压力增大,泄油阀开启压力相应升高,这样就使汽油分配管中的压力与进气管中的压力之差保持恒定,一般为255 kPa;第4章汽油发动机电控点火系统一、填空题每空1分,共21分;1、气缸判别信号是凸轮轴位置传感器_产生的信号;2、起动后点火提前角控制包括基本点火提前角和修正点火提前角两种点火提前角控制;3、电源一般是由蓄电池和发电机共同组成;4、对应发动机每一工况都存在一个佳点火提前角;5、佳点火提前角应使发动机气缸内的高压力出现在上止点后10度～15度;6.佳点火提前角的数值与燃料性质、转速、负荷、混合器浓度等很多因素有关;。

♦汽车电子控制系统英文缩写AFM 空气流量计AIC 空气喷射控制AIS 空气喷射系统ALT 海拔开关A/M 自动一手动ASC 自动稳定性控制AT（A/T）自动变速器ATS 空气温度传感器B+ 蓄电池正极BPA 旁通空气BPS 大气压力传感器BTSC 上止点前CCS 巡航控制系统CFI 中央燃油喷射CFI 连续燃油喷射CID 判缸传感器CIS （燃油）连续喷射系统CIS气缸识别传感器（判缸传感器）CNG 天然气CNGV 天然气汽车CPS 轮轴位置传感器CPS 曲轴位置传感器CPU 中央处理器CTP 节气门关闭位置冷却液温度传感器 气缸（传感器） 直流电 分电器点火 无分电器点火系统 诊断 数据线接 无分电器点火 诊断故障码 电子控制点火提前 发动机集中控制系统 电子控制柴油机 发动机控制模块 电控变速器 发动机机冷却液温度 电子控制单元（电脑）柴油机电控系 发动机电子控制 电控燃油喷射 电控汽油喷射 废气再循环 电子点火系统 环保机构 发动机运转 CTSCYLDCDIDISDIAGNDLCDLIDTCECAECCAECDECMECTECTECUEDSEECEFIEGIEGREISEPAERESA电子点火提前EST 电子点火正时EUT电子控制燃油喷射系统EVAP燃油蒸气排放控制装置FP 燃油泵FTMP 燃油温度FFM热膜式空气质量流量计HAC 海拔（高度）补偿阀HEI 高能点火HEUI液压电子控制燃油喷射系统HIC 热怠速空气补偿阀HO2S 加热型氧传感器HZ 故障灯IAA 怠速空气调整IAB 进气旁通控制系统IAC 进气控制IACV 进气控制阀常用汽车英文缩写含义全攻略Quattro-全时四轮驱动系统Tiptronic-轻触子-自动变速器Multitronic-多极子-无级自动变速器控制系统ABC-车身主动控制系统DSC-车身稳定控制系统VSC-车身稳定控制系统TRC-牵引力控制系统TCS -牵引力控制系统ABS -防抱死制动系统ASR -加速防滑系统BAS-制动辅助系统DCS-车身动态控制系统EBA-紧急制动辅助系统EBD -电子制动力分配系统EDS-电子差速锁ESP -电子稳定程序系统HBA-液压刹车辅助系统HDC-坡道控制系统HAC-坡道起车控制系统DAC-下坡行车辅助控制系统A-TRC--车身主动循迹控制系统SRS-双安全气囊SAHR-主动性头枕GPS -车载卫星定位导航系统i-Drive--智能集成化操作系统Dynamic.Drive-主动式稳定杆发动机R-直列多缸排列发动机V-V型汽缸排列发动机B-水平对置式排列多缸发动机WA-汪克尔转子发动机W-W型汽缸排列发动机Fi-前置发动机（纵向）Fq-前置发动机（横向）Mi-中置发动机（纵向）Mq-中置发动机（横向）Hi-后置发动机（纵向）Hq-后置发动机（横向）气门OHV-顶置气门，侧置凸轮轴OHC-顶置气门，上置凸轮轴DOHC -顶置气门，双上置凸轮轴CVT C-连续可变气门正时机构VVT-i --气门正时机构VVTL-i--气门正时机构V-化油器ES-单点喷射汽油发动机EM-多点喷射汽油发动机SDi-自然吸气式超柴油发动机TDi- Turbo直喷式柴油发动机ED-缸内直喷式汽油发动机PD-泵喷嘴D-柴油发动机（共轨）DD-缸内直喷式柴油发动机缸内直喷式发动机（分层燃烧/均质燃烧）TA-Turbo （涡轮增压） NOS-氧化氮气增压系统 MA-机械增压FF-前轮驱动FR-后轮驱动Ap-恒时全轮驱动Az-接通式全轮驱动ASM动态稳定系统AYC主动偏行系统 ST-无级自动变速器AS-转向臂QL-横向摆臂DQL-双横向摆臂LL-纵向摆臂 SL-斜置摆臂 ML-多导向轴SA-整体式车桥DD-德迪戎式独立悬架后桥VL-复合稳定杆式悬架后桥FB-弹性支柱DB-减震器支柱BF-钢板弹簧悬挂SF-螺旋弹簧悬挂DS-扭力杆GF-橡胶弹簧悬挂 LF-空气弹簧悬挂 HP-液气悬架阻尼 HF-液压悬架QS-横向稳定杆S-盘式制动Si-内通风盘式制动T-鼓式制动SFI-连续多点燃油喷射发动机 FSI-直喷式汽油发动机PCM -动力控制模块~ EGR -废气循环再利用 BCM -车身控制模块~ ICM -点火控制模块~ MAP -空气流量计 ST-无级自动变速器 FF-前置引擎前轮驱动” FR-前置引擎后轮驱动” RR-后置引擎后轮驱动”CDI-common-rail diesel injection 共轨柴油直喷GDl-gasoline direct injection 汽油直喷IAR 进气谐振器IAT 进气温度IC 点火控制IC 集成电路ICM 点火控制模块IDL 怠速IDM 点火诊断监控器IDM 喷油器驱动模块IGD点火检测信号（缸序判别）IGF 点火反馈信号IGN 点火IGSW 点火开关IGT 点火正时信号IMV 进气歧管真空度INJ 喷油器ISA 怠速执行器ISC 怠速控制ISCA 怠速控制执行器ISCV 怠速控制阀KC 爆燃控制KS 爆燃传感器LED 发光二极管LH 热线式空气流量计LPGV 液化石油气LPGV 液化石油气汽车MAF 空气质量流量MAP 进气管绝对压力传感器MAT 进气管空气温度MFI 多点燃油喷射MIL 故障指示灯MPI 多点喷射N/C空档起动开关/离合器开关NPS 空档/驻车开关NSW 空档起动开关O2氧传感器OBD 随车电脑诊断系统OC 氧化催化O2S 氧传感器OX、（OXS 氧传感器PCV 曲轴箱强制通风PFI 进气口燃油喷射P/N 停车/空档PNP 停车/空档位置RAM 随机存储器ROM 只读存储器SABV 二次空气旁通阀SAE 汽车工程学会（美国）SAMC 一次空气控制系统SEFI 顺序电子燃油喷射顺序燃油喷射 单点喷射 速度传感器 专用维修工具 起动 冷起动喷油器 节气门转角（开度）位置 节气门体燃油喷射涡轮增压器上止点 丰田诊断插座进气温度 冷却液温度节气门位置进气口喷射节气门位置传感器 三元催化转化器 驱动力控制（牵引）系统 叶片式空气流量计 体积式空气剂量计 进气温度 怠速空气调节螺丝 空气旁通阀 制动防抱死系统交流电 SFISPISPDSSDSTASTJTAPTBITC TDCTDCLTHATHWTPTPITPSTWCTRCVAFVAFVATAASABVABSACA/C 空调ACC 活性炭罐ACIS 声控进气系统ACT 进气温度ACU空调怠速提升真空开关阀ACV 二次空气喷射阀A/F 空燃比AFS 空气流量传感器ASR 加速防滑控制系统TCS 循迹控制系统ETS 电子循迹支援系统ESP 电子稳定系统EBD 电子制动力分布EBA 电子控制制动EPS 电子方向助力系统PCM 动力控制单元汽车英文缩写字母代表的含义不同规格的汽车有许多不同的代号、字母和数字，现将汽车规格表的内容介绍如下：一、车型、传动系统发动机系统四、底盘系统目前多数中高档车的悬挂系统一般采用四轮独立式设计，制动系统分为四轮盘式和前轮后鼓式两种。

摘要悬架系统是车辆的一个重要组成部分。

车辆悬架性能是影响车辆行驶平顺性、操纵稳定性和行驶速度的重要因素。

传统的被动悬架一般由具有固定参数的弹性元件和阻尼元件组成，被设计为适应某一种路面，限制了车辆性能的进一步提高。

20世纪70年代工业发达国家已经开始研究基于振动主动控制的主动、半主动悬架系统。

近年来电子技术、测控技术、机械动力学等学科的快速发展，使车辆悬架系统由传统被动隔振发展到振动主动控制。

特别是信息科学中对最优控制、自适应控制、模糊控制、人工神经网络等的研究，不仅使悬架系统振动控制技术在现代控制理论指导下更趋完善，同时已开始应用于车辆悬架系统的振动控制，使悬架系统振动控制技术得以快速发展。

随着车辆结构和功能的不断改进和完善，研究车辆振动，设计新型悬架系统，将振动控制到最低水平是提高现代车辆质量的重要措施。

关键词：主动悬架控制策略模糊控制目录1 引言错误!未定义书签。

2 汽车悬架系统的类型和应用错误!未定义书签。

2.1 被动悬架 42.2 主动悬架 32.3 半主动悬架 43 各种悬架的性能比较错误!未定义书签。

4 汽车悬架系统的性能要求错误!未定义书签。

4.1 天棚阻尼与开关阻尼控制错误!未定义书签。

4.2 随机线性二次最优控制错误!未定义书签。

4.3 模糊控制错误!未定义书签。

4.4 神经网络控制错误!未定义书签。

4.5 预测控制错误!未定义书签。

4.6 滑模变结构控制错误!未定义书签。

4.7 复合控制错误!未定义书签。

5 汽车主动悬架的建模与仿真错误!未定义书签。

5.1 AMEsim软件基础错误!未定义书签。

5.2 汽车主动悬架的建模错误!未定义书签。

5.3 汽车主动悬架的模型的建立错误!未定义书签。

6 结论错误!未定义书签。

参考文献：错误!未定义书签。

1 悬架系统的类型与工作原理悬架是车架与车桥之间一切传力装置的总称，它的主要功用是传递作用在车轮和车架之间的力和力矩，缓冲由不平路面传给车架或车身的冲击力，并衰减由此引起的振动，以保证汽车能平顺行驶。

汽车底盘电控技术真题（最新版）1、判断题在自动变速器内，制动带的转鼓一定是与行星齿系中某一元件成刚性连接的。

（）正确答案：错2、判断题装有电子控制悬架系统的汽车在高速行驶时，可以使车高降低，以减少空气（江南博哥）阻力，提高操纵的稳定性。

（）正确答案：对3、填空题电控自动变速器主要由（）、齿轮变速机构、（）、（）和电子控制系统组成。

正确答案：液力变矩器；换挡执行机构；液压控制系统4、单选带有单独方式的ASR制动压力调节器的制动系统中，压力保持过程：此时电磁阀（），阀在中位，调压缸与储液室和蓄压器都隔断，于是活塞保持原位不动，制动压力保持不变。

A.不通电B.半通电C.都不正确D.都正确正确答案：B5、单选四轮驱动4WD汽车，其差速器的数量是（）。

A.1B.2C.3D.4 正确答案：C6、名词解释三相综合式液力变矩器正确答案：在二相综合式液力变矩器的基础上，再加装锁止离合器，就可使液力变矩器具有：变矩、耦合、锁止三种工作状态，称为三相综合液力式液力变矩器。

7、问答题简述制动带式制动器的工作过程。

正确答案：制动时，压力油进入活塞右腔，克服左腔油压和回位弹簧的作用力推动活塞左移，制动带以固定支座为支点收紧，在制动力矩的作用下，制动鼓停止旋转，行星齿轮机构某元件被锁止。

随着油压撤除，活塞逐渐回位，制动解除。

若仅依靠弹簧张力，则活塞回位速度较慢，目前大多数制动器设置了左腔进油道。

在右腔撤除油压的同时左腔进油，活塞在油压和回位弹簧的共同作用下回位，可迅速解除制动。

8、填空题TRC液压制动执行器中的制动执行器由（）切断电磁阀、制动总泵切断电磁阀、（）切断电磁阀和压力开关或压力传感器四部分组成。

正确答案：蓄压器、储液缸9、填空题01J自动变速器中，如果G195损坏，变速器输出转速可以从G196的信号取得，但（）失效。

正确答案：坡道停车功能10、判断题元丰盘式车轮制动器间隙能够自动调整，所以检修制动器后，可以不用调整制动间隙。
