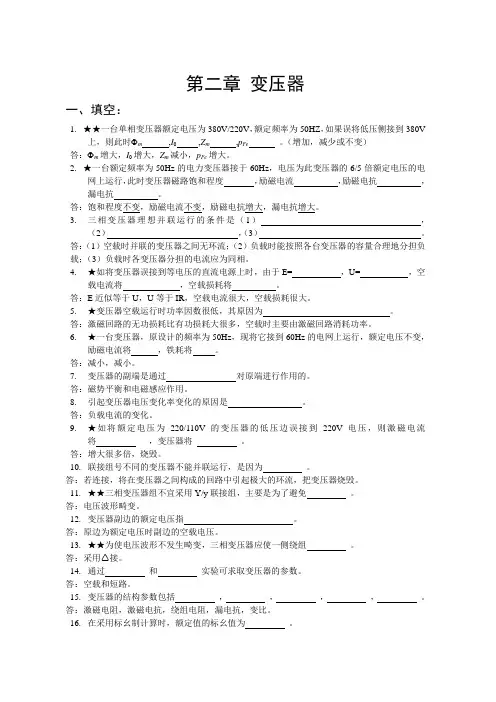

第二章变压器一、填空：1.★★一台单相变压器额定电压为380V/220V，额定频率为50HZ，如果误将低压侧接到380V上，则此时Φm,I0,Z m,p Fe。

（增加，减少或不变）答：Φm增大，I0增大，Z m减小，p Fe增大。

2.★一台额定频率为50Hz的电力变压器接于60Hz，电压为此变压器的6/5倍额定电压的电网上运行，此时变压器磁路饱和程度，励磁电流，励磁电抗，漏电抗。

答：饱和程度不变，励磁电流不变，励磁电抗增大，漏电抗增大。

3.三相变压器理想并联运行的条件是（1），（2），（3）。

答：（1）空载时并联的变压器之间无环流；（2）负载时能按照各台变压器的容量合理地分担负载；（3）负载时各变压器分担的电流应为同相。

4.★如将变压器误接到等电压的直流电源上时，由于E= ，U= ，空载电流将，空载损耗将。

答：E近似等于U，U等于IR，空载电流很大，空载损耗很大。

5.★变压器空载运行时功率因数很低，其原因为。

答：激磁回路的无功损耗比有功损耗大很多，空载时主要由激磁回路消耗功率。

6.★一台变压器，原设计的频率为50Hz，现将它接到60Hz的电网上运行，额定电压不变，励磁电流将，铁耗将。

答：减小，减小。

7.变压器的副端是通过对原端进行作用的。

答：磁势平衡和电磁感应作用。

8.引起变压器电压变化率变化的原因是。

答：负载电流的变化。

9.★如将额定电压为220/110V的变压器的低压边误接到220V电压，则激磁电流将，变压器将。

答：增大很多倍，烧毁。

10.联接组号不同的变压器不能并联运行，是因为。

答：若连接，将在变压器之间构成的回路中引起极大的环流，把变压器烧毁。

11.★★三相变压器组不宜采用Y/y联接组，主要是为了避免。

答：电压波形畸变。

12.变压器副边的额定电压指。

答：原边为额定电压时副边的空载电压。

13.★★为使电压波形不发生畸变，三相变压器应使一侧绕组。

答：采用 接。

14.通过和实验可求取变压器的参数。

实验内容
记录实验参数
记录变压器的铭牌数据，明确初、次级额定线电压、相电 压和额定线电流、相电流的数值 测电压比 空载实验 短路实验
实验内容2：测电压比
实验方法
将变压器接成Y，y(相当于过去Y/Y表示法)联接，合上电源开关Q, 自藕变压器输出电压升至 U1N(或100V),测定初、次级电压。
接法
UAB(V) UBC(V) UCA(V) Uab(V) Ubc(V) Uca(V) K Kφ
三相变压器的参数测定
三相变压器的参数测定
实验目的
用实验方法测取变压器的电压比和6个参数 熟练掌握低功率因数功率表的使用及“两表法”测三相功率
了解仪表的选用及不同接法对实验准确度的影响
实验内容
测定变压器线电压比和相电压比(匝数比)

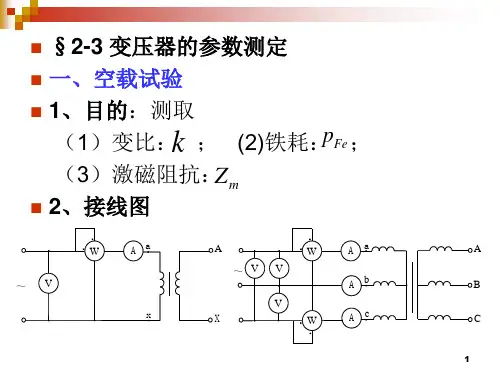

空载实验：测取空载时特性曲线U0 ＝ f(I0)和p0、cosφ 0 ＝ f(U0) 负载损耗实验(短路实验)：测取短路时特性曲线Pk、Uk、cosφ k ＝ f(Ik)
为什么三相芯式变压器的空载电流出现一相较低？影响 三相负载电流的平衡么？
谢 谢！
Y,y
接线原理图
实验内容2：测电压比
实物接线图
实验内容2：空载试验
实验方法
电压从1.1~0.5V范围内测取数据4~5组，其中UN=220V 点必测,并记下实验 时周围环境温度（0C）。
注意事项
通电前，先将调压器调压旋钮调到输出电压为零的位置。
实验内容3：短路实验
实验方法
电流1.0~0.5IN范围内测取数据4~5组，其中IK=IN=4.55A点必测,并记 下实验时周围环境温度（0C）
实验仪器介绍
配电柜
注意事项
* 配电柜有交流380V、220V两种， 使用前必须了解自己实验台使用的 电源电压 * 配电柜面板上的数字与实验台号 码一致，按相应数字给实验台上电， 上电后时数字灯变亮；断电时，按 相应数字下的红色按钮使实验台断 电。如图中14号台已上电，可以使 用。

jx1
rm E 1 jxm
X
3

3)
. . Z m : Z m Z0 U1 I 0 Z m
U1 Zm I0
A U 1
r1 I o
jx1
rm E 1 jxm
pFe rm 2 I0
xm Z m rm
2 2
X
4
5、说明： 1)额定运行时：

I0 (1 10%) I N
2)在额定电压下运行时：
p0 % 0.2 1% 近似保持不变。
5

3） Z m归算：试验是在低压侧进行的，故测 得的参数是归算到低压方的数值，如果需要 归算到高压侧，则必须乘以 k 2 。
4）三相变压器：计算激磁阻抗时，都要用 一相的功率、电压和电流值来计算。
(b)三相
7
W ～ V
A
A
a ～
A A
W V V V
A B C
a b c
x X (a)单相
A
W
(b)三相
1. 调Ｕ , I 时 , U , I , p 3.方法 2.电压加在高压端 4.计算 1) p pk pcu pFe pcu cu :
图2-22 变压器稳态短路实验线路图 1 1N k k k
75。 C
U1N
100%
I 1N rk 75c u kr 100 U 1N
I 1N x k u kx 100 U 1N
uk u u
2 kr
2 kx

uk
1 运行 uk 小 2 故障 uk 大 对变压器影响 3 并联运行
10

pFe U1 2 2 Zm rm 2 xm Z m rm I0 I0

变压器测试题(含答案)1．(2011年济南高二检测)理想变压器原、副线圈匝数比为10∶1，以下说法中正确的是()A．穿过原、副线圈每一匝磁通量之比是10∶1B．穿过原、副线圈每一匝磁通量的变化率相等C．原、副线圈每一匝产生的电动势瞬时值之比为10∶1D．正常工作时原、副线圈的输入、输出功率之比为1∶1解析：选BD.对理想变压器，B选项认为无磁通量损漏，因而穿过两个线圈的磁通量相同，磁通量变化率相同，因而每匝线圈产生的感应电动势相等，才导致电压与匝数成正比；D选项可以认为忽略热损耗，故输入功率等于输出功率．2．(2011年包头高二检测)理想变压器正常工作时，若增加接在副线圈两端的负载，则()A．副线圈中电流增大B．副线圈输出的电功率减小C．原线圈中电流不变D．原线圈输入的电功率增大解析：选AD.由于U1、U2不变，负载增加，用电器的总电阻减小，由I2＝U2R知I2增大，A对C错．由P＝UI解得P2＝U2I2，所以P2增大，P1增大，B错D对．3．如图5－4－9所示为理想变压器．原线圈的匝数为1000匝，两个副线圈n2＝50匝，n3＝100匝，L1是“6V2W”的小灯泡．L2是“12V4W”的小灯泡，当n1接上交变电压时，L1、L2都正常发光，那么原线圈中的电流为()图5－4－9A.160AB.130AC.120AD.110A解析：选C.P出＝2W＋4W＝6W，由P入＝P出，得I1U1＝6W，又U1U2＝n1n2，所以U1＝n1n2U2＝100050×6V＝120V，所以I1＝6120A＝120A．故正确答案为C.4.如图5－4－10所示，理想变压器的副线圈上通过输电线接有两个相同的灯泡L1和L2，输电线的等效电阻为R.开始时，开关S断开．当S 接通时，以下说法中正确的是()图5－4－10A．副线圈两端M、N的输出电压减小B．副线圈输电线等效电阻R上的电压增大C．通过灯泡L1的电流减小D．原线圈中的电流增大解析：选BCD.由于输入电压不变，所以当S接通时，理想变压器副线圈M、N两端输出电压不变．并联灯泡L2，总电阻变小，由欧姆定律知，流过R的电流增大，电阻上的电压UR＝IR增大．副线圈输出电流增大，根据输入功率等于输出功率I1U1＝I2U2得，I2增大，原线圈输入电流I1也增大．UMN不变，UR变大，所以UL1变小，流过灯泡L1的电流减小．5．如图5－4－11所示，一个变压器(可视为理想变压器)的原线圈接在220V的市电上，向额定电压为1.80×104V的霓虹灯供电，使它正常发光，为了安全，需在原线圈回路中接入熔断器，使副线圈电路中电流超过12mA`时，熔丝就熔断．图5－4－11(1)熔丝的熔断电流是多大？(2)当副线圈电路中电流为10mA时，变压器的输入功率是多大？解析：(1)设原、副线圈上的电压、电流分别为U1、U2、I1、I2，根据理想变压器的输入功率等于输出功率，有U1I1＝U2I2，当I2＝12mA时，I1即为熔断电流，代入数据得I1＝0.98A.(2)设副线圈中的电流为I′2＝10mA时，变压器的输入功率为P1，根据理想变压器的输入功率等于输出功率，有P1＝I′2U2，代入数据，得P1＝180W.答案：(1)0.98A(2)180W一、选择题1．对理想变压器可作出的判断是()A．高压线圈匝数多、电流大、导线粗B．低压线圈匝数少、电流小、导线细C．高压线圈匝数多、电流大、导线细D．低压线圈匝数少、电流大、导线粗解析：选D.由变压规律U1U2＝n1n2高压线圈匝数多，由变流规律I1I2＝n2n1，匝数多的电流小，导线细；匝数少的电流大，导线粗，故选D.2．一台理想变压器的副线圈有100匝，输出电压为10V，则铁芯中磁通量的变化率的最大值为()A．10Wb/sB．14.1Wb/sC．0.14Wb/sD．28.2Wb/s解析：选C.由E＝n•ΔΦΔt知ΔΦΔt＝1nEm＝1100×102Wb/s＝0.14Wb/s.3．(2010年高考重庆卷)一输入电压为220V，输出电压为36V的变压器副线圈烧坏．为获知此变压器原、副线圈匝数，某同学拆下烧坏的副线圈，用绝缘导线在铁芯上新绕了5匝线圈．如图5－4－12所示，然后将原线圈接到220V交流电源上，测得新绕线圈的端电压为1V，按理想变压器分析，该变压器烧坏前的原、副线圈匝数分别为()图5－4－12A．1100,360B．1100,180C．2200,180D．2200,360解析：选B.对新绕线圈的理想变压器，根据变压比公式得n1＝n3U1U3＝5×2201＝1100，同理，变压器烧坏前，n2＝n1U2U1＝1100×36220＝180，B正确．4．如图5－4－13所示，MN和PQ为两光滑的电阻不计的水平金属导轨，N、Q接理想变压器，理想变压器的输出端接电阻元件R、电容元件C，导轨上垂直放置一金属棒ab.今在水平导轨部分加一竖直向上的匀强磁场，则下列说法中正确的是(IR、Ic均为有效值)()图5－4－13A．若ab棒匀速运动，则IR≠0，Ic＝0B．若ab棒匀速运动，则IR＝0，Ic＝0C．若ab棒在某一中心位置两侧做往复运动，则IR≠0，Ic≠0D．若ab棒做匀加速运动，则IR≠0，Ic＝0解析：选BCD.ab匀速切割时产生恒定电动势，原线圈中有稳恒电流，副线圈不产生电磁感应现象，故副线圈电流为零，A错，B正确；若ab 棒在某一中心位置两侧做往复运动，原线圈中产生周期性变化的电流，副线圈产生电磁感应现象，副线圈电流不为零，电容器进行充放电，故C正确；当ab匀加速运动时，产生的电动势均匀增加，原线圈中电流均匀增加，产生的磁场均匀增强，副线圈中产生稳定的感应电动势，副线圈两端电压不变，因而电容器不会充放电．故D选项也正确．5．(2011年湛江市模拟)如图5－4－14所示，理想变压器原、副线圈匝数之比为20∶1，原线圈接正弦式交流电源，副线圈接入“220V,60W”灯泡一只，且灯泡正常发光．则()图5－4－14A．电流表的示数为32220AB．电源输出功率为1200WC．电流表的示数为3220AD．原线圈两端电压为11V解析：选C.副线圈电压U2＝220V，电流I2＝PU2＝311A，则原线圈两端电压U1＝201×U2＝4400V，电流I1＝120×I2＝3220A，所以电流表示数为3220A，选项A、D错误，C正确．电源输出功率为60W，选项B 错误．6．(2011年湛江高二检测)有一理想变压器的原线圈连接一只交流电流表，副线圈接入电路的匝数可以通过滑动触头Q调节，如图5－4－15所示，在副线圈两输出端连接了定值电阻R0和滑动变阻器R，在原线圈上加一电压为U的交流电，则()图5－4－15A．保持Q的位置不动，将P向上滑动时，电流表的读数变大B．保持Q的位置不动，将P向上滑动时，电流表的读数变小C．保持P的位置不动，将Q向上滑动时，电流表的读数变大D．保持P的位置不动，将Q向上滑动时，电流表的读数变小解析：选BC.保持Q的位置不动，副线圈匝数不变，由U1U2＝n1n2知U2不变，当P向上滑动时，由I2＝U2R0＋R知I2减小，故电流表的读数变小，B正确，A错误；保持P的位置不动，将Q向上滑动时，副线圈的匝数增多，由U1U2＝n1n2知，U2增大，由I2＝U2R＋R0知I2增大，故I1增大，C正确，D错误．7.(2011年芜湖高二检测)如图5－4－16，电路中有四个完全相同的灯泡，额定电压均为U，变压器为理想变压器，现在四个灯泡都正常发光，则变压器的匝数比n1∶n2和电源电压U1分别为()图5－4－16A．1∶22UB．1∶24UC．2∶14UD．2∶12U解析：选C.设灯泡正常发光时的电流为I，则I1＝I，I2＝2I.由n1n2＝I2I1得n1n2＝21.由U1′U2＝n1n2得U1′＝n1n2U2＝2U.故U1＝4U，C正确．8．如图5－4－17甲、乙是配电房中的互感器和电表的接线图，下列说法中正确的是()图5－4－17A．线圈匝数n1＜n2，n3＜n4B．线圈匝数n1＞n2，n3＜n4C．甲图中的电表是电压表，输出端不可以短路D．乙图中的电表是电流表，输出端不可以断路解析：选BCD.甲图中原线圈并联在电路中，应为电压互感器，为降压变压器，n1＞n2，甲图中的电表为电压表；乙图中原线圈串联在电路中，为电流互感器，是升压变压器，n3＜n4，乙图中电表为电流表，故选项B、C、D正确．9．(2009年高考四川卷)如图5－4－18甲所示，理想变压器原、副线圈的匝数比为10∶1，R1＝20Ω，R2＝30Ω，C为电容器．已知通过R1的正弦式交流电如图乙所示，则()图5－4－18A．交流电的频率为0.02HzB．原线圈输入电压的最大值为2002VC．电阻R2的电功率约为6.67WD．通过R3的电流始终为零解析：选C.由图象可知该交流电的周期为0.02s，所以频率为50Hz，A 错误；因为变压器输出电压最大值为20×1V＝20V，所以变压器原线圈电压的最大值为20×10V＝200V，B错误；R2的功率P2＝U2R2＝202302W＝6.67W，C正确；因为电容器可以通过交流电，所以电阻R3中的电流不是始终为零，D错误．二、非选择题10.如图5－4－19所示，自耦变压器输入端A、B接交流电源，其电压有效值UAB＝100V，R0＝40Ω，当滑动片处于线圈中点位置时，C、D 两端电压的有效值UCD为________V，通过电阻R0的电流有效值为________A.图5－4－19解析：当滑片处于线圈中点时由变压比公式得，UCD＝2UAB＝200V，通过R0的电流I＝UCD/R0＝5A.答案：200511．黑光灯是利用物理方法灭蛾杀虫的一种环保型设备，它发出的紫外线能够引诱害虫飞近黑光灯，然后被黑光灯周围的交流高压电网“击毙”．图5－4－20如图5－4－20是高压电网的工作电路，高压电网是利用变压器将有效值为220V的交流电压变成高压，高压电网相邻两极间距离为0.5cm，已知空气在常温常压下的击穿电压为6220V/cm，为防止空气被击穿而造成短路，变压器的次、初级线圈匝数比不得超过多少？解析：电网两极间电场可看做匀强电场Um＝Emd由题意，空气被击穿时Em＝6220V/cm由理想变压器电压关系U1mUm＝n1n2由峰值与有效值关系U1m＝2U1由以上各式：得n1n2＝110.所以次、初级线圈匝数比不得超过10∶1.答案：10∶112．如图5－4－21所示理想变压器输入的交流电压U1＝220V，有两组副线圈，其中n2＝36匝，标有“6V9W”、“12V12W”的电灯分别接在两副线圈上均正常发光，求：图5－4－21(1)原线圈的匝数n1和另一副线圈的匝数n3；(2)原线圈中电流I1.解析：(1)由于两灯泡均正常发光，所以有U2＝6V，U3＝12V根据原、副线圈电压与匝数的关系，由U1U2＝n1n2，U2U3＝n2n3得n1＝U1U2n2＝2206×36＝1320(匝)，n3＝U3U2n2＝126×36＝72(匝)．(2)由于P入＝P出，P出＝P2＋P3，所以P入＝P2＋P3，即I1U1＝P2＋P3，则I1＝P2＋P3U1＝9＋12220A≈0.095A.答案：(1)1320匝72匝(2)0.095A。
