伺服驱动器全参数设置步骤

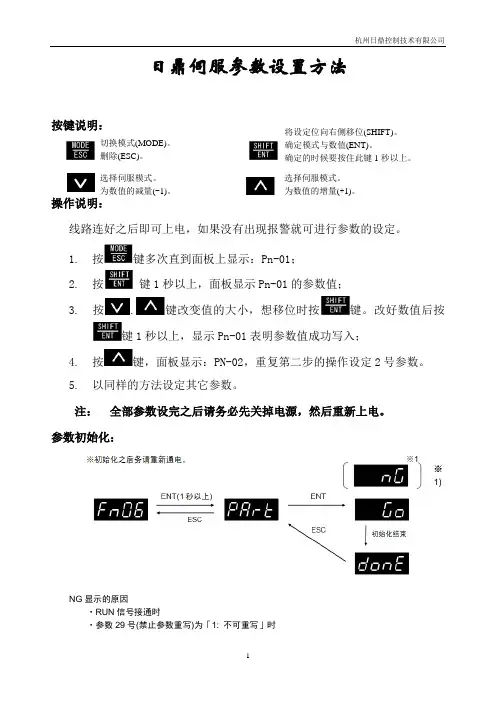

杭州日鼎控制技术有限公司日鼎伺服参数设置方法按键说明：操作说明：线路连好之后即可上电，如果没有出现报警就可进行参数的设定。

1. 按键多次直到面板上显示：Pn-01； 2. 按 键1秒以上，面板显示Pn-01的参数值； 3.按.键改变值的大小，想移位时按键。

改好数值后按键1秒以上，显示Pn-01表明参数值成功写入；4. 按键，面板显示：PN-02，重复第二步的操作设定2号参数。

5. 以同样的方法设定其它参数。

注： 全部参数设完之后请务必先关掉电源，然后重新上电。

参数初始化：※1)NG 显示的原因・RUN 信号接通时・参数29号(禁止参数重写)为「1: 不可重写」时切换模式(MODE)。

删除(ESC)。

将设定位向右侧移位(SHIFT)。

确定模式与数值(ENT)。

确定的时候要按住此键1秒以上。

选择伺服模式。

为数值的减量(-1)。

选择伺服模式。

为数值的增量(+1)。

Hangzhou Riding Control Technology Co., Ltd.Parameter settingsTouch panel introduction ：Operation introduction ：Power on after wiring the drive,改为The parameters can be set only when no alarm displays on the screen.1.Push the button the screen will display ：Pn-01；2.Pushthe button more than 1s ，the screen will display the value ofPn-01； 3.Pushtheorbutton to change the value of a parameter ，if you want to shift ，pushthe button. When changing the value, the screen isblinking. Push thebutton more than 1s, the screen will stop blinking witch means the parameter has been modified successfully ；4.Push the button to return ；5.Pushthebutton ，the screen will display:PN-02. Set the secondparameter the same as the 3th operation. 6. Set the other parameters in the same way.Note: After all parameters are set. Please switch off the power supply, then power on again.Mode switching (MODE).Return (ESC).Perform right shift of the position(SHIFT).Confirm mode and parameters(ENT). Push the button more than 1swhen Select servo mode. Decrease(-1).Select servo mode. Increase(+1).。

伺服驱动器参数设置方法
1. 前期准备
根据伺服驱动器使用说明书来确认系统参数的设置范围，同时要了解所需参数的具体名称和作用。

在设置参数前，先停止伺服系统的运转。

2. 主伺服参数设置
主伺服参数指防护、速度、加速度等参数。

设置前，先按照使用说明书的要求选择相应的参数。

然后进行参数设置。

3. PID参数设置
PID参数设置包括比例系数、积分时间和微分时间三个参数。

一般情况下，这三个参数是配套使用的。

一般情况下，这三个参数都是需要根据实际情况进行调整的。

在设定前，先根据使用说明书选择相应的参数，然后调整PID参数，直到达到理想的运动效果。

4. 位置误差调整
基础参数调整完成后，要进行位置误差调整。

这时，可以手动转动伺服电机，观察位置误差变化。

这个过程中，要根据速度的变化，对位置误差进行调整，直到
达到预期效果。

5. 整机参数调整
完成单个电机的参数设定后，还需要对整个伺服系统进行参数调整。

整机参数包括系统响应速度、整机加速度等。

通过调整整机参数，可以使整个伺服系统的运动更加顺畅。

6. 参数测试
参数设置完成后，还需要对其进行测试，以验证是否满足了伺服系统的设计要求。

在测试过程中，可以根据需要逐步调整参数，以达到最佳效果。

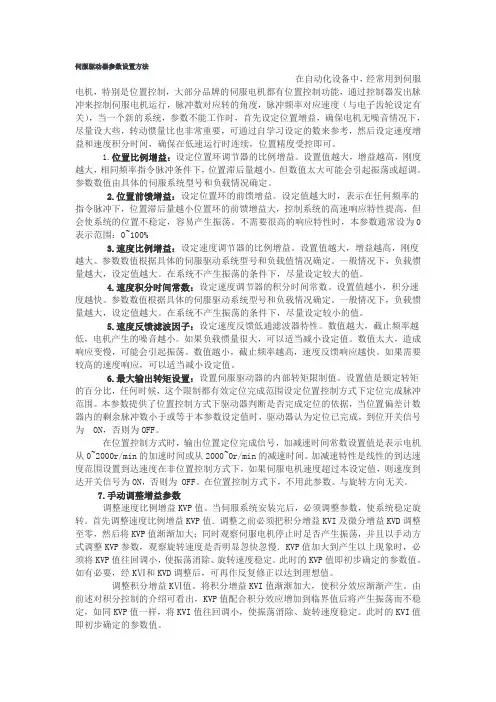

伺服驱动器参数设置方法在自动化设备中，经常用到伺服电机，特别是位置控制，大部分品牌的伺服电机都有位置控制功能，通过控制器发出脉冲来控制伺服电机运行，脉冲数对应转的角度，脉冲频率对应速度（与电子齿轮设定有关），当一个新的系统，参数不能工作时，首先设定位置增益，确保电机无噪音情况下，尽量设大些，转动惯量比也非常重要，可通过自学习设定的数来参考，然后设定速度增益和速度积分时间，确保在低速运行时连续，位置精度受控即可。

1.位置比例增益：设定位置环调节器的比例增益。

设置值越大，增益越高，刚度越大，相同频率指令脉冲条件下，位置滞后量越小。

但数值太大可能会引起振荡或超调。

参数数值由具体的伺服系统型号和负载情况确定。

2.位置前馈增益：设定位置环的前馈增益。

设定值越大时，表示在任何频率的指令脉冲下，位置滞后量越小位置环的前馈增益大，控制系统的高速响应特性提高，但会使系统的位置不稳定，容易产生振荡。

不需要很高的响应特性时，本参数通常设为0表示范围：0~100%3.速度比例增益：设定速度调节器的比例增益。

设置值越大，增益越高，刚度越大。

参数数值根据具体的伺服驱动系统型号和负载值情况确定。

一般情况下，负载惯量越大，设定值越大。

在系统不产生振荡的条件下，尽量设定较大的值。

4.速度积分时间常数：设定速度调节器的积分时间常数。

设置值越小，积分速度越快。

参数数值根据具体的伺服驱动系统型号和负载情况确定。

一般情况下，负载惯量越大，设定值越大。

在系统不产生振荡的条件下，尽量设定较小的值。

5.速度反馈滤波因子：设定速度反馈低通滤波器特性。

数值越大，截止频率越低，电机产生的噪音越小。

如果负载惯量很大，可以适当减小设定值。

数值太大，造成响应变慢，可能会引起振荡。

数值越小，截止频率越高，速度反馈响应越快。

如果需要较高的速度响应，可以适当减小设定值。

6.最大输出转矩设置：设置伺服驱动器的内部转矩限制值。

设置值是额定转矩的百分比，任何时候，这个限制都有效定位完成范围设定位置控制方式下定位完成脉冲范围。

三菱伺服驱动器参数都设置什么啊详细点谢谢软件基本设置：⑴双击SETUP154C图标——设置——系统设定——机种选择“MR——E——A”；——波特率选择“9600”——串口选择“COM3这是看你自己的计算机口了”——有站号——确定。

⑵点站号设定：选00站。

⑶点击参数——进行“参数设定、调整、变更清单显示、详细信息显示”里——点击“参数设定”——参数一览表“批量读取、核对、批量写入、变更清单、详细信息、初期设定、终止”。

⑷参数写入操作步骤：修改表里相应参数值后——回车——点“写入”。

注意：有*好的参数伺服要停电后5S再启。

软件调试运行功能（点动运行、定位运行、无电机运行、程序运行）：⑴试运行：①点动运行操作：试运行——点动运行——电机转速3000r/min注意设定时不要超过3000转——加减速时间常数1000ms——点正转停止或反转停止即可。

②定位运行操作：试运行——定位运行——电机转速200r/min注意设定时不要超过3000转——加减速时间常数1000ms——移动量9310720pules——点正转停止或反转停止即可。

③程序运行操作：试运行——程序运行——点“编辑”——在“程序运行”里点“编辑”——出现“程序运行—编辑”栏，在右边大空白栏里输入以下程序如下：TIMS(3)：运行程序3次；SPN(1000)：进给转速1000r/min；STC(500)：伺服到达额定转速时间500ms；MOV(100000)：正转给移动脉冲距离100000PULES；TIM(3) ：等待下一步操作时间3秒；SPN(1000)：进给转速1000r/min；STC(500) ：伺服到达额定转速时间500ms；MOV(-100000) ：正转给移动脉冲距离100000PULES；STOP：停止；按“确定”——反悔程序运行界面——点“启动”这时电机按你编制的程序要求运行。
