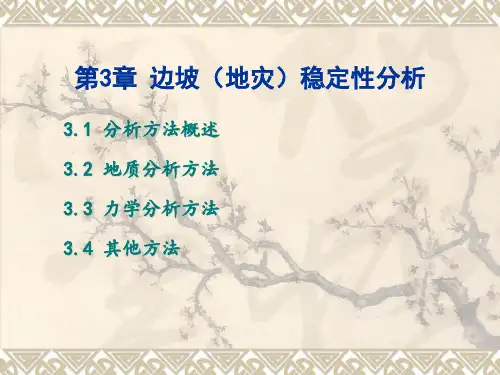

第三章 边坡稳定性分析
- 格式:ppt
- 大小:3.85 MB
- 文档页数:55
1、边坡稳定性分析:
K s =(γv cosθtgφ+ Ac)/γv sinθ式中γ为岩土体的重度; c为结构面凝聚力; φ为结构面内摩擦角; A为结构面面积; v为岩土体积; θ为结构面倾角。
由于本工程边坡为折线边坡,故对边坡分为两段边坡(1:1.5边坡为边坡一,1:2边坡为边坡二)进行分析,详见图1-1;
边坡一:K s =(γv cosθtgφ+ Ac)/γv sinθ
=(1.21*19*0.83*0.364+1.21*15)/(19*1.21*0.555) =1.97>1
边坡二:K s =(γv cosθtgφ+ Ac)/γv sinθ
=(1.21*19*0.894*0.364+23.2*15)/(19*23.2*0.447) =2.49>1
两个边坡稳定系数都大于1,但未考虑开挖过程中机械扰动、降雨及边坡透水对边坡稳定性的影响因此对理论计算得到的安全系数应进
行修正, 如表1。
表1稳定性安全系数修正表
2、主动土压力计算
Ea=φc*r*h²Ka/2
=357.22KN
Φc=1.2,由于挖方高度大于8m,Φc=1.2。
r=19KN/m³,h=8m,Ka=tg²(45-φ/2)
3、备注
本验算未考虑上部行车荷载,尽管验算边坡稳定性符合要求但在施工过程中应该在边坡埋设位移观测桩,每天按一定频率进行观测。
位移观测埋设如下:距离开挖断面外6-10m埋设,每个断面埋设3根。
在施工过程中如发现位移量超出规定范围应立即停止施工对边坡进行防护作业,边坡防护可采用钢花管深层注浆处理。
