发动机总体构造和工作原理

发动机的组成及工作原理引言概述：发动机是现代交通工具中不可或者缺的关键部件，它负责将燃料转化为动力，驱动车辆运行。

本文将对发动机的组成及工作原理进行详细阐述，匡助读者更好地理解发动机的运行机制。

正文内容：1. 发动机的组成1.1 缸体和缸盖：发动机的基本结构，用于容纳活塞、气门和其他关键部件。

1.2 活塞和连杆：活塞在缸体内上下运动，通过连杆将运动转化为旋转运动。

1.3 曲轴和凸轮轴：曲轴将连杆的旋转运动转化为输出轴的旋转运动，凸轮轴控制气门的开闭。

1.4 气门温和门机构：气门控制进出气体的流动，气门机构负责使气门按照规定的时序工作。

1.5 燃油系统和点火系统：燃油系统负责将燃料输送到燃烧室，点火系统提供火花点燃混合气。

2. 发动机的工作原理2.1 进气冲程：活塞下行，气门开启，汽缸内产生负压，进气门打开，混合气进入燃烧室。

2.2 压缩冲程：活塞上行，气门关闭，混合气被压缩，增加燃烧效率。

2.3 燃烧冲程：活塞上行至顶点时，点火系统点燃混合气，产生爆炸，推动活塞下行。

2.4 排气冲程：活塞下行，气门开启，废气从排气门排出，为下一个工作循环做准备。

2.5 循环重复：上述四个冲程循环进行，驱动曲轴旋转，输出动力。

总结：从组成和工作原理来看，发动机是一个复杂的系统，由多个部件协同工作实现动力输出。

发动机的组成包括缸体、活塞、曲轴等关键部件，而工作原理则涉及进气、压缩、燃烧和排气四个冲程。

通过深入理解发动机的组成和工作原理，我们可以更好地理解其运行机制，为日常维护和故障排除提供指导。

同时，对于汽车创造商和工程师而言，深入研究发动机的组成和工作原理也是提升发动机性能和燃油效率的关键。

6
压缩比（ε）：气缸总容积与燃烧室容积的比值。
7
ε=Va/Vc
8
四、四冲程和二冲程发动机的工作原理
四冲程发动机：活塞往复四个冲程完成一个循环的发动机。
四个循环： 进气行程 压缩行程 作功行程 排气行程
四冲程汽油机的工作过程
1
2
四冲程汽油机工作原理：进气行程
排气门关闭
进气门开启
温度370~440 K， 压力75~90 kPa
示功图
大气压力线
P
V
r
a
上止点
下止点
四冲程汽油机工作原理：压缩行程
进气门关闭
排气门关闭
压缩比： ε=Va/Vc
示功图
P
V
r
a
大气压力线
c
上止点
下止点
温度600~800K， 压力600~1500 kPa
四冲程汽油机工作原理：做功行程
进气门关闭
排气门关闭
示功图
V
P
r
a
大气压力线
c
Z
b
上止点
下止点
瞬时最高：温度2200~2800 K， 压力3~5MPa
组成：化油器式由燃油箱、汽油泵、化油器、进排气管、滤清器等组成。
五大系统之－－燃料系（柴油车）
组成：由燃油箱、喷油泵、喷油器、进、排气管、滤清器等组成。
作用：向气缸内供应纯空气并在规定时刻向气缸内喷入柴油，燃烧后排出废气。
五大系统之－－点火系
作用：按规定时刻及时点燃气缸内的混合气。
01
组成：由蓄电池、分电器、点火线圈、火花塞等组成。
冲程：活塞由一个止点到另一个止点运动一次的过程；
1
气缸工作容积（Vh）：活塞从上止点到下止点所让出的空间容积。

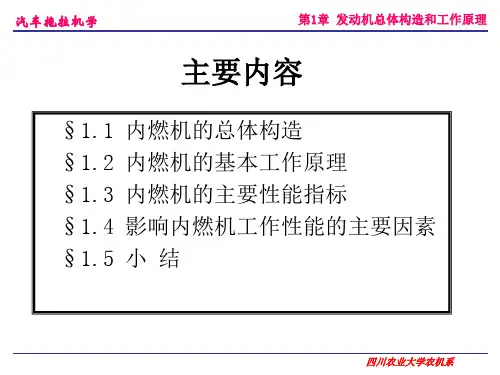

第一章发动机的工作原理和总体构造§1.1发动机的分类§1.2四冲程发动机工作原理§1.2.1四冲程汽油机工作原理一、现代汽车发动机的构造现代汽车发动机的构造如图1-1,气缸内装有活塞,活塞通过活塞销、连杆与曲轴相连接。

活塞在气缸内做往复运动,通过连杆推动曲轴转动。

为了吸人新鲜气体和排除废气,设有进、排气系统等。

二、基本术语1、工作循环2、上、下止点3、活塞行程4、气缸工作容积5、内燃机排量6、燃烧室容积7、气缸总容积8、压缩比9、工况10、负荷率三、四冲程汽油发动机的工作循环图1-2 为发动机示意图。

四冲程发动机的工作循环包括四个活塞行程,即进气行程、压缩行程、膨胀行程（作功行程和排气行程。

通常利用发动机循环的示功图来分析工作循环中气体压力p 和相应于活塞不同位置的气缸容积V 之间的变化关系, 示功图表示了活塞在不同位置时气缸内压力的变化情况。

其中,曲线所围成的面积表示发动机整个工作循环中气体在单个气缸内所作的功。

四冲程汽油机的示功图如图1-3 所示。

（1 进气行程（图1-3a化油器式汽油机将空气与燃料先在气缸外部的化油器中进行混合,形成可燃混合气后吸人气缸。

进气过程中,进气门开启,排气门关闭。

随着活塞从上止点向下止点移动,活塞上方的气缸容积增大,从而气缸内的压力降低到大气压以下,即在气缸内造成真空吸力。

这样,可燃混合气使经进气管道和进气门被吸人气缸。

（2 压缩行程（图1-3b为使吸人气缸的可燃混合气能迅速燃烧,以产生较大的压力,从而使发动机发出较大功率,必须在燃烧前将可燃混合气压缩,使其容积缩小、密度加大、温度升高,故需要有压缩过程。

在这个过程中,进、排气门全部关闭,曲轴推动活塞由下止点向上止点移动一个行程，称为压缩行程。

在示功图上，压缩行程用曲线a c表示。

（3 作功行程（图1-3c在这个行程中,进、排气门仍旧关闭。

当活塞接近上止点时,装在气缸盖上的火花塞即发出电火花,点燃被压缩的可燃混合气。

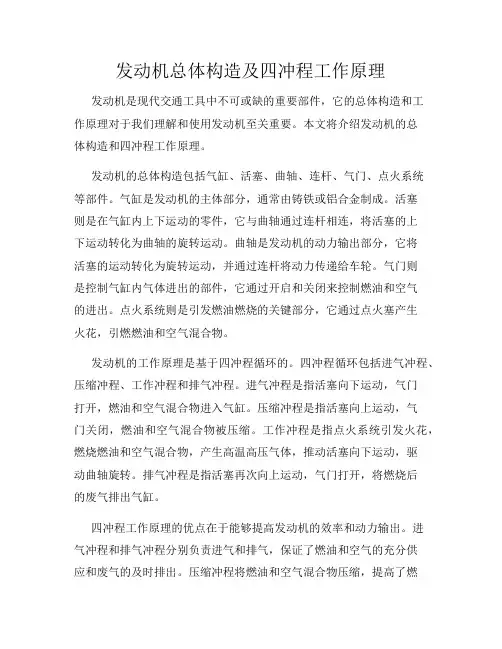

发动机总体构造及四冲程工作原理发动机是现代交通工具中不可或缺的重要部件，它的总体构造和工作原理对于我们理解和使用发动机至关重要。

本文将介绍发动机的总体构造和四冲程工作原理。

发动机的总体构造包括气缸、活塞、曲轴、连杆、气门、点火系统等部件。

气缸是发动机的主体部分，通常由铸铁或铝合金制成。

活塞则是在气缸内上下运动的零件，它与曲轴通过连杆相连，将活塞的上下运动转化为曲轴的旋转运动。

曲轴是发动机的动力输出部分，它将活塞的运动转化为旋转运动，并通过连杆将动力传递给车轮。

气门则是控制气缸内气体进出的部件，它通过开启和关闭来控制燃油和空气的进出。

点火系统则是引发燃油燃烧的关键部分，它通过点火塞产生火花，引燃燃油和空气混合物。

发动机的工作原理是基于四冲程循环的。

四冲程循环包括进气冲程、压缩冲程、工作冲程和排气冲程。

进气冲程是指活塞向下运动，气门打开，燃油和空气混合物进入气缸。

压缩冲程是指活塞向上运动，气门关闭，燃油和空气混合物被压缩。

工作冲程是指点火系统引发火花，燃烧燃油和空气混合物，产生高温高压气体，推动活塞向下运动，驱动曲轴旋转。

排气冲程是指活塞再次向上运动，气门打开，将燃烧后的废气排出气缸。

四冲程工作原理的优点在于能够提高发动机的效率和动力输出。

进气冲程和排气冲程分别负责进气和排气，保证了燃油和空气的充分供应和废气的及时排出。

压缩冲程将燃油和空气混合物压缩，提高了燃烧效率。

工作冲程通过燃烧产生的高温高压气体推动活塞向下运动，驱动曲轴旋转，实现动力输出。

然而，四冲程工作原理也存在一些不足之处。

首先，由于每个循环中只有一个工作冲程，发动机的输出功率有限。

其次，由于进气和排气冲程需要消耗一定的能量，会导致一定的能量损失。

此外，四冲程发动机的结构相对复杂，需要较多的部件和系统来实现循环过程。

总之，发动机的总体构造和四冲程工作原理是我们理解和使用发动机的基础。

通过了解发动机的构造和工作原理，我们可以更好地理解发动机的工作过程，提高发动机的使用效率和性能。
