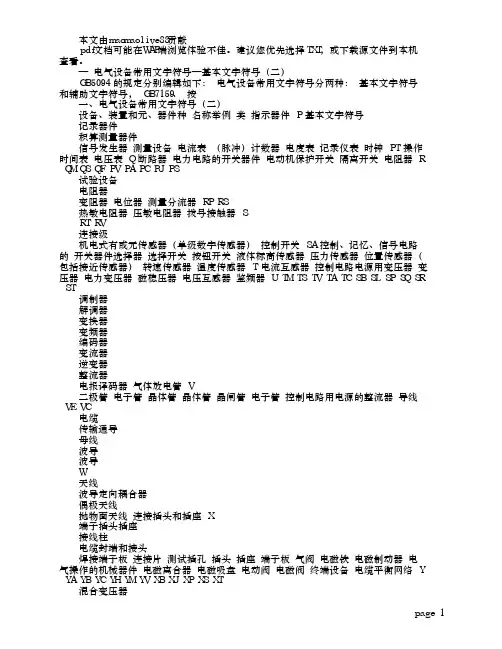

电气工程图形文字符号

一、电线穿线管一般有：PVC管：PC20、焊接钢管：SC20、扣压式镀锌薄壁电线管：KBG20、紧定式镀锌薄壁电线管：JDG20、二、电气设计施工图中常用线路敷设方式：SR：沿钢线槽敷设BE：沿屋架或跨屋架敷设CLE：沿柱或跨柱敷设WE：沿墙面敷设CE：沿天棚面或顶棚面敷设ACE：在能进入人的吊顶内敷设BC：暗敷设在梁内CLC：暗敷设在柱内WC：暗敷设在墙内CC：暗敷设在顶棚内ACC：暗敷设在不能进入的顶棚内FC：暗敷设在地面内SCE：吊顶内敷设,要穿金属管一，导线穿管表示SC-焊接钢管MT-电线管PC-PVC塑料硬管FPC-阻燃塑料硬管MR-金属线槽M-钢索CP-金属软管PR-塑料线槽RC-镀锌钢管二，导线敷设方式的表示DB-直埋TC-电缆沟BC-暗敷在梁内CLC-暗敷在柱内WC-暗敷在墙内CE-沿天棚顶敷设CC-暗敷在天棚顶内SCE-吊顶内敷设F-地板及地坪下SR-沿钢索BE-沿屋架，梁WE-沿墙明敷三，灯具安装方式的表示CS-链吊DS-管吊W-墙壁安装C-吸顶R-嵌入CL-柱上沿钢线槽：SR沿屋架或跨屋架：BE沿柱或跨柱：CLE穿焊接钢管敷设：SC穿电线管敷设：MT穿硬塑料管敷设：PC穿阻燃半硬聚氯乙烯管敷设：FPC电缆桥架敷设：CT金属线槽敷设：MR塑料线槽敷设：PR用钢索敷设：M穿聚氯乙烯塑料波纹电线管敷设：KPC 穿金属软管敷设：CP直接埋设：DB电缆沟敷设：TC导线敷设部位的标注沿或跨梁（屋架）敷设：AB暗敷在梁内：BC沿或跨柱敷设：AC暗敷设在柱内：CLC沿墙面敷设：WS暗敷设在墙内：WC沿天棚或顶板面敷设：CE暗敷设在屋面或顶板内：CC吊顶内敷设：SCE地板或地面下敷设：FC生产设计用电气安装件图形符号(CB/T 3763-1996)电气工程图形符号。

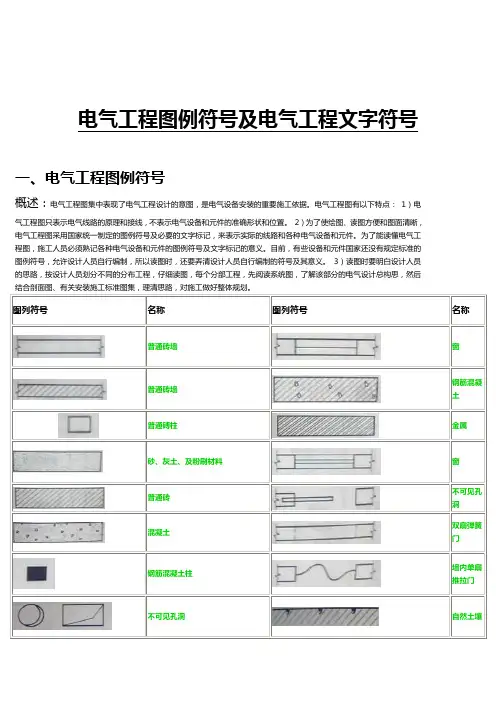

电气工程图例符号及电气工程文字符号
一、电气工程图例符号
概述：电气工程图集中表现了电气工程设计的意图，是电气设备安装的重要施工依据。

电气工程图有以下特点：1）电
气工程图只表示电气线路的原理和接线，不表示电气设备和元件的准确形状和位置。

2）为了使绘图、读图方便和图面清晰，电气工程图采用国家统一制定的图例符号及必要的文字标记，来表示实际的线路和各种电气设备和元件。

为了能读懂电气工程图，施工人员必须熟记各种电气设备和元件的图例符号及文字标记的意义。

目前，有些设备和元件国家还没有规定标准的图例符号，允许设计人员自行编制，所以读图时，还要弄清设计人员自行编制的符号及其意义。

3）读图时要明白设计人员的思路，按设计人员划分不同的分布工程，仔细读图，每个分部工程，先阅读系统图，了解该部分的电气设计总构思，然后
二、电气工程文字符号
概述：为了使绘图、读图方便和图面清晰，电气工程图采用国家统一制定的图例符号及必要的文字标记，来表示实际的线
路和各种电气设备和元件。

为了能读懂电气工程图，施工人员必须熟记各种电气设备和元件的图例符号及文字标记的意义。

目前，有些设备和元件国家还没有规定标准的图例符号，允许设计人员自行编制，所以读图时，还要弄清设计人员自行编制的符号及其意义。

3）读图时要明白设计人员的思路，按设计人员划分不同的分布工程，仔细读图，每个分部工程，先阅读系统图，了解该部分的电气设计总构思，然后结合剖面图、有关安装施工标准图集，理清思路，对施工做好整体规划。

————————黄世敬
2011.04.08。

电铃
HZ
蜂鸣器
V 指示仪表
PV
电压表
PA
检流计
注： 本内容引自《电气控制与 S7-300PLC 工程应用技术》 机械工业出版社 主编：姜建芳
说明
具有动合触点且自动复位的按钮开关
按钮
SB
具有动断触点且自动复位的按钮开关
复合按钮
动合触点
行程开关
SQ
动断触点
复合触点，对两个独立电路作双向机械操作
接触器线圈
接触器
接触器的主动合触点 KM
接触器的主动断触点
接触器的辅助触点
U< 电磁式继电器
U>
KA
中间继电器线圈
欠电压继电器线圈 KV
过电压继电器线圈

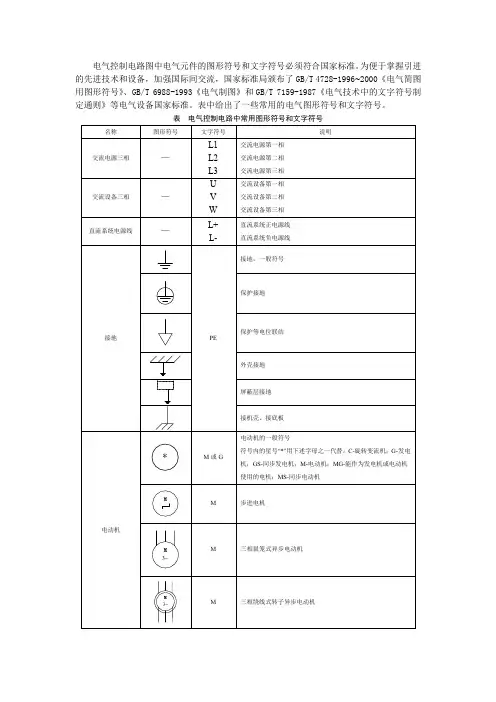

表 电气控制电路中常用图形符号和文字符号
名称
图形符号
文字符号Βιβλιοθήκη 说明交流电源三相—
L1
交流电源第一相
L2
交流电源第二相
L3
交流电源第三相
交流设备三相
—
U
交流设备第一相
V
交流设备第二相
W
交流设备第三相
直流系统电源线
—
L+
直流系统正电源线
L-
直流系统负电源线
接地，一般符号
保护接地
接地 电动机
保护等电位联结 PE
外壳接地
屏蔽层接地
接机壳、接底板
电动机的一般符号
*
M或G
符号内的星号“*”用下述字母之一代替：C-旋转变流机；G-发电
机；GS-同步发电机；M-电动机；MG-能作为发电机或电动机
使用的电机；MS-同步电动机
M
M
步进电机

识图入门
5. 开关、控制和保护装置包括触点(触头)、开 关、开关装置、控制装置、电动机起动器、继电器、 熔断器、保护间隙、避雷器等。
6. 测量仪表、灯和信号器件包括指示、积算和 记录仪表、热电偶、遥测装置、电钟、传感器、灯、 喇叭和电铃等。
7. 电信：交换和外围设备包括交换系统、选择 器、电话机、电报和数据处理设备、传真机、换能器、 记录和播放器等。
识图入门
（二）图形符号的分类 电气图形符号种类繁多，GB 4728《电气简图用图 形符号》将其分为十一类： 1. 导线和连接器件、包括各种导线、接线端子、 端子和导线的连接、连接器件、电缆附件等。 2. 无源元件包括电阻器、电容器、电感器、铁氧 体磁心、磁存储器矩阵、压电晶体、驻极体、延迟线等。 3. 半导体管和电子管包括二极管、三极管、晶闸 管、电子管、辐射探测器等。 4. 电能的发生和转换包括绕组、发电机、电动机、 变压器、变流器等。
11. 模拟单元包括函数器、坐标转换器、电子开关等。 此外，还有一些其他符号，如机械控制、操作件和操 作方法、非电量控制、接地、接机壳和等电位、理想电路 元件(电流源、电压源、回转器)、电路故障、绝缘击穿等。
识图入门
（三）常用图形符号 由于电气图中涉及的电气图形符号种类繁 多，不能一一列举。
识图入门
1. 符号要素。是一种具有确定含义的简单图形， 表示元件的轮廓或外表。它必须和其它图形符号一起 构成完整的符号。
2. 基本符号。是用来说明电路的某些特征，而 不代表单独的电器或元件。
3. 一般符号。是表示一类产品或此类产品特征 的简单图形。
4. 限定符号。用来提供附加信息的一种加在其 它图形符号上的符号，可以表示电量的种类、可变性、 力和运动的方向、(流量与信号)流动方向等。限定符 号一般不能单独使用。
