学习笔记-电工 入门

  • 格式：doc
  • 大小：375.00 KB
  • 文档页数：24

学习笔记-电工 入门 主要内容：各类电子元件如：二极管，三极管，电容，认识与检测。 电工工具认识，电工安全基本操作等！

二 极 管

符号：D或CD 分类：整流二极管 材料分类：硅管—导通电压为0。7 发光二极管 锗管—导通电压为0。33 稳压二极管

整流二极管： 把交流变成直流由四个二级管组成的整流桥堆 整流桥：交流两端，内部集成了四个整流二极管

测量： 1、测量整流桥的交流两端，正常情况下的正反向表现为无穷大。

2、测量整流桥的直流两端，得到单向导通的参数值此时红笔所接的为直流负极，黑笔所接 的为直流正极。

稳压二极管：

符号：ZD 图标： 特点： 1、稳压二极管起到稳压作用时必须反接于电路。

2、稳压二极管反接时存在固定的稳压值。 3、电压值必须与稳压状态相匹配。 4、小于或超过稳压值时，其都不能正常工作交流电变成直流电 2 的关系220V× 2=310 大于120V时表现出来的是烧断 小于120V时表现出来的是截止 等于120V时表现出来的是正常导通

注:直流部分出现正接二极管所属表现为滤波作用。 发光二极管： 作用：用作指式灯。

测量： 用二极管档测量得到单向导通且有单向发光即可参数值在1000V以上损坏情况表现为烧断。 整流二极管损坏情况表现为击穿或软击穿。 硅管单向导通参数值在300—800 锗管单向导通的参数值在100—300 损坏情况：整流二极管：击穿、软击穿 稳压二极管：烧断 发光二极管：烧断 软击穿：是指把元件烧成一个双向导通的电阻 击穿“是指把元件烧成一条导线

电阻： 色环电阻 符号：R 图标：—□— 热敏电阻 四色环 分类： 可调电阻 色环电阻： 贴片电阻 五色环 限流电阻 电流转换电阻 色环电阻： 色标：黑 棕 红 橙 黄 绿 蓝 紫 灰 白 金 银 0 1 2 3 4 5 6 7 8 9 —1 —2 1．估计数值多数和为金色银色 2．估计数值和有效数值之间的间距要大于有效数值与有效数值之间的间距。 前两位为有效数值后“0”的个数或10的次方数前三位为有效数值反0的个数或10的次方数。 热敏电阻：正温度系数热敏

负温度系数热敏 负温度系数热敏与T成反比即温度越高，阻值越小，220V的交流电流一般用NTC表示。SCK用于显示器的消磁线圈。 好坏判断： 1、先用200№电阻档进行测量正常 表现为阻值在10om以下 2、给电阻进行加热再对其进行测量正常情况下阻值会有明显的变小现象。 作用：此电阻只作用与交流200V的电路中起到开机瞬间的预热保护功能。 正温度系数热敏与T成正比 只用于CRT显示器的消磁电路中起到开机瞬间导通产生磁极消磁工作一会后自动断开。 结构：测量中：1——2、1——3表现为约等阻值导通 2——3之间表现为小阻值导通 可调电阻： 电位器：收音机、低音炮、音响、滑动变阻器 R1—3=R1—2+R2—3 1、先用合适的电阻档，测量各脚之间的电阻，并纪录结果。 2、调节可调钮，在对其进行测量，看阻值是否有明显的变化，有则为正常，没有则为损坏。 作用：用与可变电路中，起到控制开关的作用。 贴片电阻：一般表现为红色、绿色、黑色、作用与主板、硬盘、笔计本等贴片电路中。

好坏判断： 1、直接用三位数字法或四位数字法来表示电阻大小有效数字后“0”的个数或“10”的次方数。 2、部分电阻标为□□R□□ 3、部分电阻标为□、□□□、□□□□等表示为“0om”的保险电阻。 排阻电阻：RP或RN、KW、KM实质相当与若干个贴片电阻的合成。 好坏判断：用三位数字法、四位数字法以“R”做小数点法。来 判断排阻的对称脚之间阻值大小。 限流电阻：实质为阻值较小的色环电阻。

做用与供电红路的前端，电流过大时会将其直接烧断，从而保护后级线路。 F为贴片电阻中保险电阻的表示法。 电流转化电阻： 此电阻为阻值较小的水泥电阻作用与供电电阻的后端在整个线路中相当与发热源即将电路中的大电流转化为高电压相当与热的快原理特点发热量强功率大。 电阻的作用：分流、分压、限流、降压。 分流：当电阻处与并列状态时起到的分流作用。 分压：当电阻处与串连状态时起到的分压作用。 限流：当电阻作用与供电线路的前端，利用其自身的通断来控制整个线路上的通断称其为限流。 降压：当电阻处于串联状态时，单独看电阻与电阻之间的吴条，则其中一个对另一个起到降压作用。 电阻损坏情况：表现为明显的断路。

三 极 管 符号：Q NPN 名称：基极、集电极、发射极

分类 B——C单向导通 C——B单向导通 PNP NPN B——E 单向导通 PNP E——B单向导通 RBC 《 RBE NPN红笔PNP黑笔 C——E 双向都不通 C——E双向都不通 三极管的常见型号：C、BU、P、E、A等字母开头的都为三极管其中以C、BU、E开头的

多数为NPN结三极管以P开头的为PNP结三极管以A开头的为NPN结和PNP结共存。C极小于E极 NPN结：C945、C1213、C557、C215......B2527、 E137、E13005...... 硅管—导通电后为0.7 PNP结：A733以P开头的为PNP 材料分类 锗管—导通电后为0.3 三极管的作用：放大、截止、饱和导通。

饱和和导通：当三极管的B极电流值或电压值处于其饱和导通时三极管的CE两极处于最

佳导通状态电流从C流向E。以时RCE为最小值。 对于标准的三极管硅管电压处于0.7V以上锗管电压处于0.3以上 截止:当三极管的B极电压处于其截止时,即硅管B极电压小于0.7V锗管电压小于0.3V此时三极管C、E两极不导通。 放大：当三极管的B极电压、电流处于其放大区时三极管的C、E两极产生跳变导通状态，即对于标准的三极管硅管B极电压等于0.7V锗管它的B极电压等于0.3V. 注：（处于放大状态下的三极管能够做电源的开关管） 变压器的工作条件：1、变压器可以工作在标准的交流电中2、变压器可以工作在直流脉冲中。 三极管的附属电路：R1称其为上偏置电阻用于调节B、C之间的电压和电流量。R2称其为下偏置电阻用于调节B、E之间的电压和电流量。D阻尼二极管，用于增加整个三极管的输出功率。 PNP结三极管的使用：1、PNP结三极管工作时电流从E流向C 2、PNP结三极管和NPN结三极管形成对管结构。 3、PNP结三极管工作在负压电路中。 三极管的损坏情况：表现为明显的击穿直接按原型号更换即可。 ， 电感：符号：L 分类：（闸数）单扎电感 介质分类 铁芯电感

多扎电感 磁芯电感 好坏判断：1、直接用二极管档对其进行没量表现为直接导通。2、目测电感 的外观看其是否有明显的烧糊和发焦现象。3、对于外观明显损坏的电感通电含有“吱吱”的响声。 电感的工作原理：利用通电的闭合线圈在变化的电流中，会产生感应电动势此电动势的方向与源电源方向相反，从而产生阻碍作用。性质：通直阻交（通直流阻交流）。单位：H（亨利） 作用：滤波、半波整流、储能。

滤波：滤波直流部分的交流电磁波，工作于直流电中。 半波整流：当电感作用在交流电中时此时利用其产生的自感对整个交流电产生影响，从而改变了交流的运行波形，达到半波整流的效果。通过电感产生的半波整流交流电的方向仍成阻值性的变化但增加了整个交流的输出功率 储能：当电感为磁芯电感时主要起到的为储能作用。部分储能电感存在着正、负极。 电感 损坏情况：表现为明显的烧糊和发焦直接更换即可。 电 容 符号：C 分类：电解电容——有极性电容 电解电容：最大耐压值

是200V CBB电容——无极性电容 最大容量值是330UF 涤沦电容——无极性电容 切片电容——无极性电容 贴片电容——无极性电容 低通滤波器——无极性电容 有极性电容：

标识： 损坏后更换时必须保证耐压值要大于或等于原始值。 容量值和原始值保持一致。 正负极判别：有白边的是负极 电解电容它的好坏判断： 1、先用二极管档或合适的电阻档测量电容两脚正反向参数值，正常表现为阻值由“0”逐渐变到无穷大，称其为充放电现象。 2、目测电容的外观，看其是否有明 的鼓包和漏液现象。 3、对于外围明显鼓包漏液的电容直接用电容档测量会发现容量明显的变小。 无极性电容：无正负极之分。 好坏判断：1、用三位数法来表示电容的大小。前两位表示有效数字第三位表示有效数字

后“0”的个数或“10”的次方数。最终表现出来的参数单位为“PF” 1F=10的3次方MF=10的6次方UF=10的9次方NF=1012次方PF 后缀字母J、K、M、P、G .1J或.1UF=0.1UF .22或.22J. .22UF.=0.22UF 电容的作用:滤波\耦合\旁路。 性质：通交隔直（通交流隔直流）

电容的串并联原理： 电容串联：耐压值为两电容之和容量值符合倒数求和关系。耐压值：200V＋200V=400V

1 ＋ 1 1 1 330V 330 4总 4总=165（UF） 电容并联：耐压值的最小的为串联容量值符合各负其责的关系。

电容损坏情况：表现为明显的鼓包漏液直接更换即可。

变压器

符号：B或T

好坏判断：1、先用二极管档测量变压器的两脚，正常 表现为直接导通 2、目测变压器的外观，看其是否表现为明显的烧糊和发焦现象。 3、对于外围明显损坏的变压器，通电会有“咚咚”的响声。

合集下载

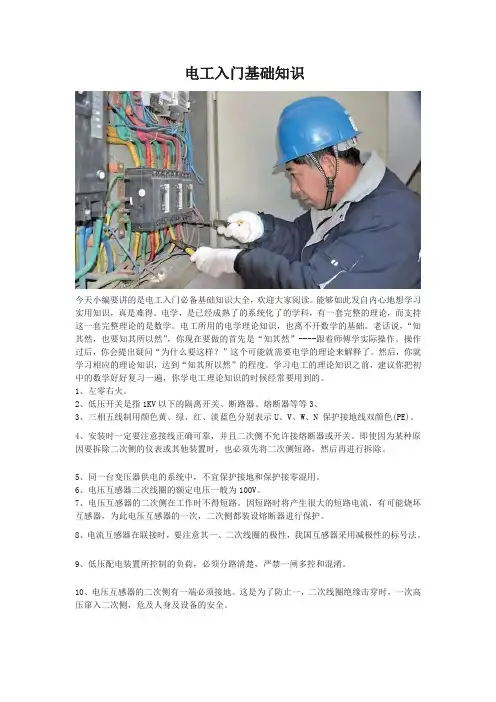

电工入门基础知识
