加速度传感器原理及应用《加速度传感器原理及应用》你有没有想过,当你拿着手机玩游戏的时候,手机是怎么知道它是横着还是竖着的呢?或者当你跑步的时候,智能手环是怎么精确地记录下你跑了多少步的呢?这就不得不提到一个很厉害的小部件——加速度传感器啦。
就拿我的朋友小李来说吧。
小李是个运动达人,特别喜欢跑步。
他最近买了一个新的智能运动手表。
有一天,我们一起出去跑步。
他一边跑,一边兴奋地看着手表上显示的各种数据,像跑的距离、速度,甚至还有跑步的节奏。
我好奇地凑过去问他:“这小手表怎么这么神奇,啥都能知道呢?”小李得意地晃了晃手腕,说:“这可多亏了加速度传感器呀。
就好像这个传感器是一个超级敏感的小侦探,能感知到手表的每一个动作。
”那这个加速度传感器到底是个啥原理呢?简单来说,它就像一个小小的平衡仪。
想象一下,你把一个小球放在一个盒子里,如果盒子突然加速往前移动,小球就会往后滚,对吧?加速度传感器里也有类似的结构。
它里面有一个质量块,当有加速度的时候,这个质量块就会因为惯性而产生位移。
这个位移会被传感器转化成电信号,然后设备就能知道加速度的大小和方向啦。
这就像是我们能通过小球滚动的方向和距离,来判断盒子移动的情况一样。
再回到小李的运动手表上。
当他跑步的时候,每一步的抬腿、落地都会产生加速度的变化。
这个加速度传感器就能准确地捕捉到这些变化,然后经过计算,就得出了步数。
这就好比是传感器在默默地数着:“一步、两步、三步……”而且它还能根据加速度的变化情况,算出小李跑步的速度。
如果加速度大,那就说明跑得比较快;加速度小,那就是跑得慢一点。
这难道不神奇吗?加速度传感器的应用可不仅仅局限于运动设备哦。
在汽车里也有它的身影。
比如说安全气囊系统。
当汽车突然发生碰撞,那一瞬间会产生巨大的加速度。
加速度传感器就像一个忠诚的卫士,马上察觉到这个危险信号,然后迅速把信号传给安全气囊控制系统,让安全气囊在最短的时间内弹出来保护驾驶员和乘客。

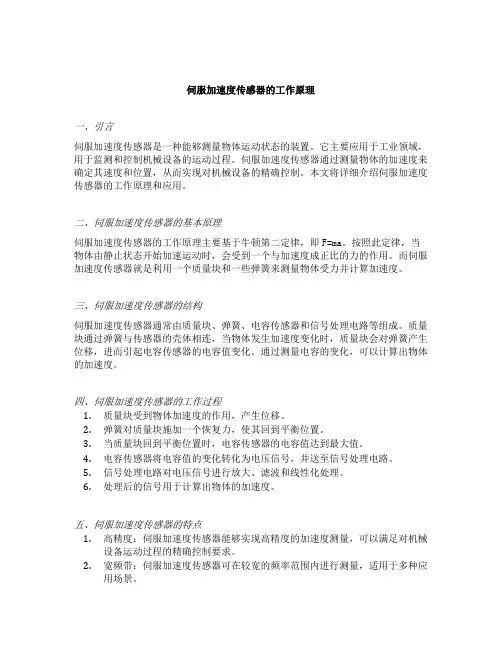

伺服加速度传感器的工作原理一、引言伺服加速度传感器是一种能够测量物体运动状态的装置。
它主要应用于工业领域,用于监测和控制机械设备的运动过程。
伺服加速度传感器通过测量物体的加速度来确定其速度和位置,从而实现对机械设备的精确控制。
本文将详细介绍伺服加速度传感器的工作原理和应用。
二、伺服加速度传感器的基本原理伺服加速度传感器的工作原理主要基于牛顿第二定律,即F=ma。
按照此定律,当物体由静止状态开始加速运动时,会受到一个与加速度成正比的力的作用。
而伺服加速度传感器就是利用一个质量块和一些弹簧来测量物体受力并计算加速度。
三、伺服加速度传感器的结构伺服加速度传感器通常由质量块、弹簧、电容传感器和信号处理电路等组成。
质量块通过弹簧与传感器的壳体相连,当物体发生加速度变化时,质量块会对弹簧产生位移,进而引起电容传感器的电容值变化。
通过测量电容的变化,可以计算出物体的加速度。
四、伺服加速度传感器的工作过程1.质量块受到物体加速度的作用,产生位移。
2.弹簧对质量块施加一个恢复力,使其回到平衡位置。
3.当质量块回到平衡位置时,电容传感器的电容值达到最大值。
4.电容传感器将电容值的变化转化为电压信号,并送至信号处理电路。
5.信号处理电路对电压信号进行放大、滤波和线性化处理。
6.处理后的信号用于计算出物体的加速度。
五、伺服加速度传感器的特点1.高精度:伺服加速度传感器能够实现高精度的加速度测量,可以满足对机械设备运动过程的精确控制要求。
2.宽频带:伺服加速度传感器可在较宽的频率范围内进行测量,适用于多种应用场景。
3.快速响应:伺服加速度传感器能够快速感知物体的加速度变化,并及时输出相应的信号,实现实时控制。
4.耐用可靠:伺服加速度传感器通常采用耐用的材料和结构,能够在恶劣环境下长时间工作,并具有较长的使用寿命。
5.易于安装:伺服加速度传感器通常体积小巧、安装方便,能够适应不同的机械设备。
六、伺服加速度传感器的应用伺服加速度传感器广泛应用于机械制造、航空航天、汽车、医疗设备等领域。
加速度计和陀螺仪传感器原理、检测及应用摘要:微机电系统(MEMS)在消费电子领域的应用越来越普及,移动市场的增长也带动了MEMS需求的日益旺盛。
实际上,MEMS传感器正在成为消费类和移动产品差异化的关键要素,例如游戏控制器、智能手机和平板电脑。
MEMS为用户提供了与其智能设备交互的全新方式。
本文简要介绍MEMS的工作原理、检测架构以及各种潜在应用。
本文网络版地址:http:///article/247467.htm关键词:MEMS;加速度计;陀螺仪;传感器DOI:10.3969/j.issn.1005-5517.2014.5.013引言微机电系统(MEMS)将机械和电子元件集成在微米级的小型结构中。
利用微机械加工将所有电气器件、传感器和机械元件集成至一片共用的硅基片,从而由半导体和微加工技术组合而成。
MEMS系统的主要元件是机械单元、检测电路以及ASIC或微控制器。
本文简要介绍MEMS加速度计传感器和陀螺仪,讨论其工作原理、检测结构以及目前市场的热点应用,对我们日常生活具有深远的影响。
1 MEMS惯性传感器MEMS传感器在许多应用中测量沿一个或多个轴向的线性加速度,或者环绕一个或多个轴的角速度,以作为输入控制系统(图1)。
MEMS加速度计传感器通常利用位置测量接口电路测量物体的位移,然后利用模/数转换器(ADC)将测量值转换为数字电信号,以便进行数字处理。
陀螺仪则测量物体由于科里奥利加速度而发生的位移。
2 加速度计工作原理根据牛顿第二定律,物理加速度(m/s2)与受到的合力(N)成正比,与其质量(kg)成反比,加速度方向与合力相同。
上述过程可简单归纳为:作用力导致物体发生位移,进而发生电容变化。
将多个电极并联,可获得更大的电容变化,更容易检测到位移(图4)。
V1和V2连接至电容的每侧,电容分压器的中心连接到物体。
物体重心的模拟电压通过电荷放大、信号调理、解调及低通滤波,然后利用Σ-ΔADC将其转换为数字信号。
三轴加速度传感器原理及应用三轴加速度传感器原理MEMS换能器(Transducer)可分为传感器(Sensor)和致动器(Actuator)两类。
其中传感器会接受外界的传递的物理性输入,通过感测器转换为电子信号,再最终转换为可用的信息,如加速度传感器、陀螺仪、压力传感器等。
其主要感应方式是对一些微小的物理量的变化进行测量,如电阻值、电容值、应力、形变、位移等,再通过电压信号来表示这些变化量。
致动器则接受来自控制器的电子信号指令,做出其要求的反应动作,如光敏开关、MEMS显示器等。
目前的加速度传感器有多种实现方式,主要可分为压电式、电容式及热感应式三种,这三种技术各有其优缺点。
以电容式3轴加速度计的技术原理为例。
电容式加速度计能够感测不同方向的加速度或振动等运动状况。
其主要为利用硅的机械性质设计出的可移动机构,机构中主要包括两组硅梳齿(Silicon Fingers),一组固定,另一组随即运动物体移动;前者相当于固定的电极,后者的功能则是可移动电极。
当可移动的梳齿产生了位移,就会随之产生与位移成比例电容值的改变。
当运动物体出现变速运动而产生加速度时,其内部的电极位置发生变化,就会反映到电容值的变化(ΔC),该电容差值会传送给一颗接口芯片(InteRFace Chip)并由其输出电压值。
因此3轴加速度传感器必然包含一个单纯的机械性MEMS传感器和一枚ASIC接口芯片两部分,前者内部有成群移动的电子,主要测量XY及Z轴的区域,后者则将电容值的变化转换为电压输出。
文中所述的传感器和ASIC接口芯片两部分都可以采用CMOS制程来生产,而在目前的实际生产制造中,由于二者实现技术上的差异,这两部分大都会通过不同的加工流程来生产,再最终封装整合到一起成为系统单封装芯片(SiP)。
封装形式可采用堆叠(Stacked)或并排(Side-by-Side)。
手持设备设计的关键之一是尺寸的小巧。
目前ST采用先进LGA封装的加速度传感器的尺寸仅有3 X 5 X 1mm,十分适合便携式移动设备的应用。
加速度传感器的使用方法加速度传感器是一种常见的传感器,它可以检测和测量物体的加速度。
在很多领域中,加速度传感器都被广泛应用,例如智能手机、汽车、工业设备等。
本文将介绍加速度传感器的使用方法。
使用加速度传感器前需要了解其工作原理。
加速度传感器基于微机电系统(MEMS)技术,内部包含微小的质量和弹簧系统。
当物体加速度发生变化时,质量会受到力的作用而发生位移,传感器可以测量这个位移并转换成电信号输出。
接下来,我们来讨论加速度传感器的安装和连接。
通常情况下,加速度传感器会通过引脚连接到主控制器或数据采集设备。
在安装时,需要注意将传感器的引脚正确连接到相应的接口上,确保传感器与主控制器的通信正常。
在实际应用中,加速度传感器通常需要进行校准。
校准可以提高传感器的准确性和稳定性。
校准的过程包括确定传感器的零点偏移和灵敏度。
零点偏移是指在没有加速度作用下传感器输出的值,需要将其调整到零位。
灵敏度是指单位加速度变化引起的传感器输出变化,可以通过标定和校准来确定。
在使用加速度传感器时,还需要注意传感器的安装位置和方向。
传感器应尽可能与物体的加速度方向垂直安装,这样可以获得最准确的测量结果。
此外,传感器还需要避免受到外界干扰,如震动、温度变化等,这些干扰可能会影响传感器的测量结果。
在进行数据采集和处理时,可以使用相应的软件或编程语言来读取和解析传感器输出的数据。
通过分析传感器输出的数据,可以获取物体的加速度信息。
在某些应用中,还可以通过进一步处理和计算,获取物体的速度和位移等相关信息。
需要注意的是,在实际应用中,加速度传感器的测量范围和精度是很重要的指标。
不同的应用场景可能需要不同范围和精度的传感器。
在选择传感器时,需要根据具体需求来确定合适的型号和规格。
总结一下,加速度传感器是一种常用的传感器,可以用于测量物体的加速度。
在使用加速度传感器时,需要了解其工作原理,并正确安装和连接传感器。
校准和安装位置也是使用加速度传感器时需要注意的问题。
加速度传感器原理加速度传感器是一种用于测量物体加速度的装置,常用于汽车、航空航天、医疗设备等领域。
本文将介绍加速度传感器的原理、工作方式以及应用。
一、原理加速度传感器的原理基于牛顿第二定律,即物体的加速度与作用在物体上的力成正比。
加速度传感器通过测量物体受到的力,从而间接地计算出物体的加速度。
二、工作方式加速度传感器通常由质量块与一些弹簧组成。
当物体加速度发生变化时,质量块会受到力的作用,从而发生位移。
弹簧的伸缩程度与位移成正比,从而产生一个电信号。
该电信号经过处理后,可以被转化为相应的加速度数值。
三、应用1. 汽车领域:加速度传感器可用于汽车的安全气囊系统。
当车辆发生碰撞时,加速度传感器会检测到车辆的突然减速,并迅速触发气囊充气,保护乘客安全。
2. 航空航天领域:在飞机或宇航器中,加速度传感器用于测量飞行器的姿态和动力学参数,从而帮助驾驶员控制飞行器的稳定性。
3. 医疗设备领域:加速度传感器广泛应用于助听器、人工肢体和运动检测设备等医疗设备中。
通过测量患者的运动状态,医生可以根据传感器提供的数据进行精确的诊断和治疗。
4. 智能手机领域:现代智能手机中内置了加速度传感器,用于自动旋转屏幕、计步器功能等。
此外,一些游戏也利用加速度传感器实现了更加真实的交互体验。
总结:加速度传感器是一种通过测量物体受力来计算加速度的装置。
它的工作原理基于牛顿第二定律,通过质量块的位移与弹簧的伸缩程度来产生电信号。
加速度传感器在汽车、航空航天、医疗设备和智能手机等领域具有广泛的应用。
通过使用加速度传感器,我们能够实时获取物体的加速度数据,从而为各种应用场景提供更精确的测量和控制。
加速度传感器工作原理及应用加速度传感器,顾名思义,是可将加速度转换为其他形式信号并得以输出的装置,那么其工作原理是什么呢?接下来我们就一起来看看吧~一、简介加速度传感器,英文名称为acceleration transducer,是一种利用感受加速度并将其转换为电信号的方式来测量加速力(加速力即指作用于物体上使物体处于加速过程中的力)的设备。
目前已在汽车安全、智能产品、游戏控制等众多领域都得到广泛的应用。
二、分类加速度计按原理的不同可分为线加速度计和角加速度计两种。
加速度传感器一般可分为压电式加速度传感器、压阻式加速度传感器、电容式加速度传感器和伺服式加速度传感器四种。
接下来我们就分别来看一下这六中加速度传感器的工作原理是什么样子的吧~~三、线加速度计线加速度计是利用惯性原理来进行工作的。
根据公式A=F/M,即加速度=惯性力/质量,只需对惯性力F进行测量即可得出加速度A的大小。
那么问题来了,惯性力F如何进行测量呢?可以用电磁力来平衡这个力,得出这个力与电流之间的对应关系,然后在实验中标定这个比例系数就哦啦~四、角加速度计角加速度计是利用压电效应来进行工作的,压电效应的定义如下:当存在外力加于不存在对称中心的异极晶体上时,该外力不仅会改变晶体的外在形态,还将改变其内部的极化状态,在晶体的内部建立电场,机械力改变极化状态的现象称为正压电效应。
以角加速度计为例的大多数加速度计都是利用加速度致使晶体变形的特性来进行工作的。
外力使得晶体变形,变形的同时会产生电压,因此只需计算加速度与电压的关系,即可将加速度转换成电压的形式输出。
五、压电式加速度传感器压电式加速度传感器是利用压电效应来进行工作的,当加速度计振动时,加速度发生变化,加于压电元件上的外力必然也会产生变化,若被测振动的频率远低于加速度计的固有频率,则外力的变化与加速度成正比。
六、压阻式加速度传感器压阻式加速度传感器基于MEMS硅微加工技术,具有结构简单、体积小、功耗低等诸多特点,在汽车的碰撞实验、设备的振动监测、仪器的测试等方面均有着广泛的应用。
简述加速度传感器的组成及原理加速度传感器(Accelerometer)是一种测量物体加速度的传感器装置,主要用于测量物体的加速度和倾斜角度。
它可以广泛应用于汽车、手机、航空航天等领域。
下面将从组成和工作原理两个方面进行详细阐述。
一、组成加速度传感器通常由质量块、弹簧、电容、传感器芯片和电子线路等几个重要组成部分构成。
1.质量块:质量块是加速度传感器的核心组件,其质量决定了传感器的灵敏度。
在质量块上附加有传感器芯片和弹簧。
2.弹簧:弹簧与质量块相连,起到支撑和恢复质量块位置的作用。
弹簧的刚度和形状会影响传感器的精度和频率响应。
3.电容:电容存在于传感器芯片上,负责测量加速度变化。
当加速度发生变化时,质量块和芯片之间的间隙产生微小的位移,导致电容值的变化。
4.传感器芯片:传感器芯片是加速度传感器的核心部件,负责将物理量转换为电信号。
传感器芯片一般采用压电材料制成,当加速度变化时,会产生相应的电荷。
5.电子线路:电子线路负责接收传感器芯片输出的电信号,经过放大、滤波和模数转换等处理,最终输出可用的加速度信号,实现与外部设备的连接。
二、原理加速度传感器基本原理是利用牛顿第二定律:当一个物体受到外力作用时,将产生加速度。
加速度传感器利用质量块的加速度与传感器芯片产生的电信号之间的关系,来测量物体的加速度。
1.惯性式原理:惯性式加速度传感器常用的实现方式是通过质量块在弹簧环境中的运动来测量加速度。
当物体发生加速度变化时,质量块会受到惯性力的作用而产生相应的振动。
2.压电式原理:压电加速度传感器采用的是压电晶体材料的特性。
当物体产生加速度时,质量块的运动会压缩或拉伸压电晶体,使其产生电荷变化。
通过测量这种电荷变化,可以反推出物体的加速度。
3.血压式原理:血压式加速度传感器采用压电效应和电容效应相结合的方式来测量加速度。
当物体产生加速度时,质量块的运动会改变电容间隙,进而改变电容值。
通过测量电容的变化,可以计算出物体的加速度。

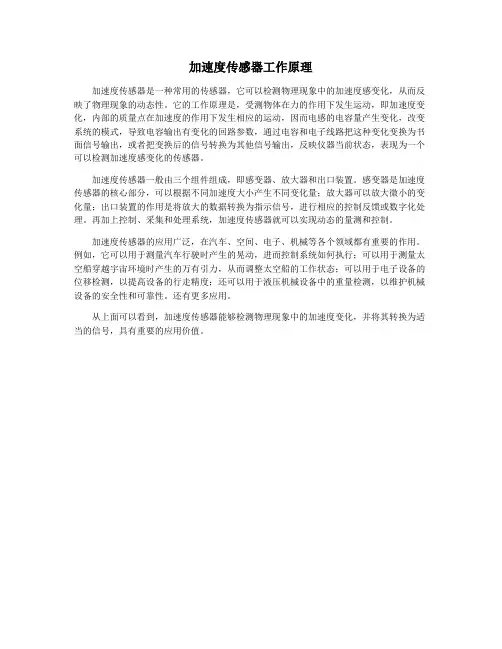

加速度传感器工作原理
加速度传感器是一种常用的传感器,它可以检测物理现象中的加速度感变化,从而反映了物理现象的动态性。
它的工作原理是,受测物体在力的作用下发生运动,即加速度变化,内部的质量点在加速度的作用下发生相应的运动,因而电感的电容量产生变化,改变系统的模式,导致电容输出有变化的回路参数,通过电容和电子线路把这种变化变换为书面信号输出,或者把变换后的信号转换为其他信号输出,反映仪器当前状态,表现为一个可以检测加速度感变化的传感器。
加速度传感器一般由三个组件组成,即感变器、放大器和出口装置。
感变器是加速度传感器的核心部分,可以根据不同加速度大小产生不同变化量;放大器可以放大微小的变化量;出口装置的作用是将放大的数据转换为指示信号,进行相应的控制反馈或数字化处理。
再加上控制、采集和处理系统,加速度传感器就可以实现动态的量测和控制。
加速度传感器的应用广泛,在汽车、空间、电子、机械等各个领域都有重要的作用。
例如,它可以用于测量汽车行驶时产生的晃动,进而控制系统如何执行;可以用于测量太空船穿越宇宙环境时产生的万有引力,从而调整太空船的工作状态;可以用于电子设备的位移检测,以提高设备的行走精度;还可以用于液压机械设备中的重量检测,以维护机械设备的安全性和可靠性。
还有更多应用。
从上面可以看到,加速度传感器能够检测物理现象中的加速度变化,并将其转换为适当的信号,具有重要的应用价值。
加速度传感器的原理加速度传感器是一种常见的传感器,广泛应用于机械、汽车、航空航天等领域。
它可以测量物体在运动过程中所受到的加速度,并将其转换为电信号输出。
本文将介绍加速度传感器的原理及其工作机制。
一、原理简介加速度传感器的原理基于牛顿第二定律,即F=ma,其中F是物体所受到的力,m是物体的质量,a是物体的加速度。
当物体受到外力作用时,由于加速度的存在,传感器内部的某些零部件会发生位移或形变,从而产生电信号。
二、工作机制加速度传感器通常由一个质量块、支撑结构和敏感元件组成。
质量块在支撑结构的作用下可以相对运动,并与敏感元件相连。
当物体受到加速度时,质量块会受到作用力,从而导致其在支撑结构上发生位移。
敏感元件常见的类型包括电容式、压阻式和压电式。
以下将分别介绍这几种传感器的工作原理。
1.电容式传感器电容式传感器通过测量电容的变化来检测加速度。
通常由两个电极组成,当质量块发生位移时,电极之间的电容会发生变化。
这种变化可以通过测量电荷转移或电压变化来获取。
2.压阻式传感器压阻式传感器利用压阻的变化来检测加速度。
压阻传感器中有一个弹性体,当质量块发生位移时,它会受到作用力而变形,进而改变电阻值。
测量电阻值的变化可以作为加速度的指示。
3.压电式传感器压电式传感器利用压电效应来检测加速度。
当质量块发生位移时,压电材料会产生电荷。
通过测量这些电荷的变化,可以了解加速度的大小。
压电材料常用的有石英、压电陶瓷等。
不同类型的加速度传感器在应用上有一些差异。
例如,电容式传感器通常具有较高的分辨率和较低的功耗,适用于较小幅度的振动测量。
而压阻式传感器则通常具有较高的灵敏度和较大的测量范围,适用于高加速度测量。
三、应用领域加速度传感器在许多领域具有重要的应用价值。
以下是一些常见的应用领域:1. 汽车工业:用于车辆稳定性控制、碰撞检测和空气袋触发等系统中,以提高驾驶安全性。
2. 航空航天工业:用于飞机、火箭等飞行器的动态监测和控制,确保运行安全。
汽车加速度传感器工作原理一、引言汽车加速度传感器是一种重要的汽车传感器,它可以测量汽车的加速度,帮助汽车控制系统实时监测车辆的运动状态。
在本文中,我们将首先介绍汽车加速度传感器的作用和重要性,然后详细解释其工作原理,并探讨其在汽车行业中的应用。
二、汽车加速度传感器的作用和重要性汽车加速度传感器可以测量车辆的加速度,即车辆在单位时间内速度的变化量。
通过实时监测车辆的加速度,汽车控制系统可以准确判断车辆的运动状态,从而做出相应的调整和控制。
汽车加速度传感器在车辆的动力系统、安全系统和驾驶辅助系统中起着至关重要的作用。
三、汽车加速度传感器的工作原理汽车加速度传感器一般采用微机电系统(Micro-Electro-Mechanical Systems,MEMS)技术。
其基本原理是利用加速度传感器内部的微小质量块和弹簧系统,测量车辆在三个空间方向上的加速度变化。
具体来说,加速度传感器通常由一个微小的质量块和一组微小的弹簧组成。
当车辆加速时,质量块会受到惯性力的作用而发生位移。
这个位移会被传感器内部的电容结构检测到,并转换为电信号。
通过测量这个电信号的变化,我们可以得到车辆的加速度信息。
四、汽车加速度传感器的应用1. 动力系统控制:汽车加速度传感器可以监测发动机的加速度变化,从而帮助动力系统控制单元优化燃油喷射、点火时机和气缸压力,提高燃油效率和动力性能。
2. 刹车系统:加速度传感器可以实时监测车辆的减速度变化,帮助刹车系统实现更精准的制动控制,提高刹车的安全性能。
3. 稳定性控制系统:通过监测车辆的横向加速度变化,加速度传感器可以帮助稳定性控制系统实现更准确的车辆稳定性控制,提高车辆的操控性和安全性。
4. 驾驶辅助系统:加速度传感器可以用于车道偏离预警、自适应巡航控制和碰撞预警等驾驶辅助功能,提高驾驶的舒适性和安全性。
五、总结汽车加速度传感器是汽车行业中一项重要的技术,通过测量车辆的加速度变化,帮助汽车控制系统实时监测车辆的运动状态。
加速度计和陀螺仪传感器:原理、检测及应用
引言
微机电系统(MEMS)将机械和电子元件集成在微米级的小型结构中。
利
用微机械加工将所有电气器件、传感器和机械元件集成至一片共用的硅基片,
从而由半导体和微加工技术组合而成。
MEMS 系统的主要元件是机械单元、检测电路以及ASIC 或微控制器。
本文简要介绍MEMS 加速度计传感器和陀螺仪,讨论其工作原理、检测结构以及目前市场的热点应用,对我们日常生活具有深
远的影响。
1 MEMS 惯性传感器
MEMS 传感器在许多应用中测量沿一个或多个轴向的线性加速度,或者环绕一个或多个轴的角速度,以作为输入控制系统(2 加速度计工作原理根据牛顿第二定律,物理加速度(m/s2)与受到的合力(N)成正比,与其质
量(kg)成反比,加速度方向与合力相同。
值得注意的是,加速度计的作用力检测单元捕获产生加速的力。
所以,
加速度计实际测量的是力,而不是加速度;基本上是通过测量施加在加速度计其中一个轴向的作用力间接测量加速度。
加速度计也是一种机电装置,包括孔、空腔、弹簧和管道,机械加工采
用微加工技术。
加速度计采用多层晶圆工艺,通过检测物体重心相对于固定电
极的位移测量加速力。
3 加速度计的检测单元
加速度计常见的检测方法是电容检测,其中加速度与运动产生的电容变
化相关(εr= 电极板之间的材料的相对介电常数
A = 电极板之间的重叠面积。
加速度传感器工作原理加速度传感器是一种能够测量物体加速度的传感器,它在现代科技中扮演着非常重要的角色。
在各种电子设备中,加速度传感器都有着广泛的应用,比如智能手机、平板电脑、汽车等。
那么,加速度传感器是如何工作的呢?接下来,我们将深入探讨加速度传感器的工作原理。
首先,我们需要了解加速度传感器的工作原理。
加速度传感器利用质量和弹簧的相对运动来测量加速度。
当传感器受到加速度作用时,质量会相对于传感器的壳体产生位移,从而导致弹簧发生变形。
通过测量弹簧的变形程度,就可以确定加速度的大小。
这种原理类似于牛顿第二定律,即物体的加速度与作用在物体上的力成正比,与物体的质量成反比。
其次,加速度传感器的工作原理还涉及到压电效应。
压电效应是指某些晶体在受到力的作用时会产生电荷。
因此,加速度传感器中会使用压电材料来测量加速度。
当传感器受到加速度作用时,压电材料会产生电荷,通过测量电荷的大小就可以确定加速度的大小。
除了压电效应,加速度传感器还可以利用微机电系统(MEMS)技术来实现。
MEMS技术是一种将微型机械系统与电子技术相结合的技术,通过微型加速度传感器芯片上的微型结构来测量加速度。
这种技术可以实现传感器的微型化和集成化,使得加速度传感器可以广泛应用于各种领域。
总的来说,加速度传感器的工作原理主要涉及到质量和弹簧的相对运动、压电效应以及MEMS技术。
通过这些原理,加速度传感器可以准确地测量物体的加速度,为各种电子设备提供重要的数据支持。
在实际应用中,加速度传感器可以用于实现智能手机的自动旋转功能,汽车的碰撞检测系统,运动追踪设备等。
通过测量加速度,这些设备可以实现各种智能功能,提高用户体验和安全性。
总之,加速度传感器是一种非常重要的传感器,它的工作原理涉及到多种物理原理和技术。
通过对加速度传感器工作原理的深入了解,我们可以更好地理解其在各种电子设备中的应用,为相关领域的技术发展做出贡献。
加速度传感器原理与使用选择一、加速度传感器的原理常见的加速度传感器有压电式加速度传感器和微机电系统(MEMS)加速度传感器。
1.压电式加速度传感器压电式加速度传感器是一种利用压电效应测量加速度的传感器。
压电材料具有压电效应,即在施加压力时会产生电荷。
压电式加速度传感器包含一个压电材料晶体和一个负载电容。
当传感器受到加速度时,晶体会受到压力变形,从而产生电荷。
通过测量负载电容的电荷变化,可以间接测量加速度。
2.MEMS加速度传感器MEMS加速度传感器利用微机电系统技术制造,是一种微小化的加速度传感器。
MEMS加速度传感器通常由微小质量的振动结构和感应器件组成。
当传感器受到加速度时,振动结构会产生微小的位移,感应器件可以测量位移并将其转换为电信号。
MEMS加速度传感器具有体积小、功耗低、成本低等优点。
二、加速度传感器的使用选择在选择加速度传感器时,需要考虑以下因素:1.测量范围:加速度传感器的测量范围决定了可以测量的最大加速度值。
根据具体应用需求选择适当的测量范围,避免传感器过载或无法测量。
2.精度:传感器的精度决定了其测量结果的准确性。
根据应用需求选择合适的精度,例如在高精度测量领域需要选择高精度传感器。
3.响应频率:加速度传感器的响应频率决定了传感器对高频振动的响应能力。
根据应用需求选择适当的响应频率,以确保传感器能够满足测量要求。
4.接口类型:加速度传感器的接口类型包括模拟接口和数字接口。
根据系统要求选择合适的接口类型,以便与系统进行数据通信。
5.工作温度范围:加速度传感器的工作温度范围决定了其在不同环境下的适用性。
根据应用环境选择适当的工作温度范围,以确保传感器能够正常工作。
6.供电电压:加速度传感器的供电电压决定了传感器的电源要求。
根据系统电源供应情况选择合适的供电电压。
7.封装类型:加速度传感器的封装类型决定了传感器的外形和安装方式。
根据具体应用需求选择适当的封装类型,以方便传感器的安装和使用。
加速度传感器原理与应用
一.网站
http://www.cntronics.com
二.加速度传感器原理与应用
1、概述
加速度传感器是一种能够测量加速力的电子设备。加速力就是当物体在加速过程中作用
在物体上的力,就好比地球引力,也就是重力。加速力可以是个常量,比如g,也可以是变
量。加速度计有两种:一种是角加速度计,是由陀螺仪(角速度传感器)的改进的。另一种
就是线加速度计。
2、加速度传感器应用领域
通过测量由于重力引起的加速度,你可以计算出设备相对于水平面的倾斜角度。通过分
析动态加速度,你可以分析出设备移动的方式。但是刚开始的时候,你会发现光测量倾角和
加速度好像不是很有用。但是,现在工程师们已经想出了很多方法获得更多的有用的信息。
加速度传感器可以帮助你的机器人了解它现在身处的环境。是在爬山?还是在走下坡,摔倒
了没有?或者对于飞行类的机器人来说,对于控制姿态也是至关重要的。更要确保的是,你
的机器人没有带着炸弹自己前往人群密集处。一个好的程序员能够使用加速度传感器来回答
所有上述问题。
加速度传感器甚至可以用来分析发动机的振动。目前最新IBMThinkpad手提电脑里就
内置了加速度传感器,能够动态的监测出笔记本在使用中的振动,并根据这些振动数据,系
统会智能的选择关闭硬盘还是让其继续运行,这样可以最大程度的保护由于振动,比如颠簸
的工作环境,或者不小心摔了电脑做造成的硬盘损害,最大程度的保护里面的数据。另外一
个用处就是目前用的数码相机和摄像机里,也有加速度传感器,用来检测拍摄时候的手部的
振动,并根据这些振动,自动调节相机的聚焦。概括起来,加速度传感器可应用在控制,手
柄振动和摇晃,仪器仪表,汽车制动启动检测,地震检测,报警系统,玩具,结构物、环境
监视,工程测振、地质勘探、铁路、桥梁、大坝的振动测试与分析;鼠标,高层建筑结构动
态特性和安全保卫振动侦察上。
3、加速度传感器工作原理
加速度计的原理是惯性原理,也就是力的平衡,A(加速度)=F(惯性力)/M(质量)
我们只需要测量F就可以了。怎么测量F?用电磁力去平衡这个力就可以了。就可以得到F
对应于电流的关系。只需要用实验去标定这个比例系数就行了。当然中间的信号传输、放大、
滤波就是电路的事了。
现代科技要求加速度传感器廉价、性能优越、易于大批量生产。在诸如军工、空间系统、
科学测量等领域,需要使用体积小、重量轻、性能稳定的加速度传感器。以传统加工方法制
造的加速度传感器难以全面满足这些要求。于是应用新兴的微机械加工技术制作的微加速度
传感器应运而生。这种传感器体积小、重量轻、功耗小、启动快、成本低、可靠性高、易于
实现数字化和智能化。而且,由于微机械结构制作精确、重复性好、易于集成化、适于大批
量生产,它的性能价格比很高。可以预见在不久的将来,它将在加速度传感器市场中占主导
地位。
微加速度传感器有压阻式、压电式、电容式等形式。
1)压电式
压电式传感器是利用弹簧质量系统原理。敏感芯体质量受振动加速度作用后产生一个与
加速度成正比的力,压电材料受此力作用后沿其表面形成与这一力成正比的电荷信号。压电
式加速度传感器具有动态范围大、频率范围宽、坚固耐用、受外界干扰小以及压电材料受力
自产生电荷信号不需要任何外界电源等特点,是被最为广泛使用的振动测量传感器。虽然压
电式加速度传感器的结构简单,商业化使用历史也很长,但因其性能指标与材料特性、设计
和加工工艺密切相关,因此在市场上销售的同类传感器性能的实际参数以及其稳定性和一致
性差别非常大。与压阻和电容式相比,其最大的缺点是压电式加速度传感器不能测量零频率
的信号。
2)压阻式应变
压阻式加速度传感器的敏感芯体为半导体材料制成电阻测量电桥,其结构动态模型仍然
是弹簧质量系统。现代微加工制造技术的发展使压阻形式敏感芯体的设计具有很大的灵活性
以适合各种不同的测量要求。在灵敏度和量程方面,从低灵敏度高量程的冲击测量,到直流
高灵敏度的低频测量都有压阻形式的加速度传感器。同时压阻式加速度传感器测量频率范围
也可从直流信号到具有刚度高,测量频率范围到几十千赫兹的高频测量。超小型化的设计也
是压阻式传感器的一个亮点。需要指出的是尽管压阻敏感芯体的设计和应用具有很大灵活
性,但对某个特定设计的压阻式芯体而言其使用范围一般要小于压电型传感器。压阻式加速
度传感器的另一缺点是受温度的影响较大,实用的传感器一般都需要进行温度补偿。在价格
方面,大批量使用的压阻式传感器成本价具有很大的市场竞争力,但对特殊使用的敏感芯体
制造成本将远高于压电型加速度传感器。
3)电容式
电容型加速度传感器的结构形式一般也采用弹簧质量系统。当质量受加速度作用运动而
改变质量块与固定电极之间的间隙进而使电容值变化。电容式加速度计与其它类型的加速度
传感器相比具有灵敏度高、零频响应、环境适应性好等特点,尤其是受温度的影响比较小;
但不足之处表现在信号的输入与输出为非线性,量程有限,受电缆的电容影响,以及电容传
感器本身是高阻抗信号源,因此电容传感器的输出信号往往需通过后继电路给于改善。在实
际应用中电容式加速度传感器较多地用于低频测量,其通用性不如压电式加速度传感器,且
成本也比压电式加速度传感器高得多。
4、选购加速度传感器需考虑的因素
1)·模拟输出VS数字输出:这个是最先需要考虑的。这个取决于你系统中和加速度传感
器之间的接口。一般模拟输出的电压和加速度是成比例的,比如2.5V对应0g的加速度,
2.6V对应于0.5g的加速度。数字输出一般使用脉宽调制(PWM)信号。如果你使用的微
控制器只有数字输入,比如BASICStamp,那你就只能选择数字输出的加速度传感器了,
但是问题是你必须占用额外的一个时钟单元用来处理PWM信号,同时对处理器也是一个
不小的负担。如果你使用的微控制器有模拟输入口,比如PIC/AVR/OOPIC,你可以非常简
单的使用模拟接口的加速度传感器,所需要的就是在程序里加入一句类似
"acceleration=read_adc()"的指令,而且处理此指令的速度只要几微秒。
2)·测量轴数量:对于多数项目来说,两轴的加速度传感器已经能满足多数应用了。对于某
些特殊的应用,比如UAV,ROV控制,三轴的加速度传感器可能会适合一点。
3)·最大测量值:如果你只要测量机器人相对于地面的倾角,那一个±1.5g加速度传感器就
足够了。但是如果你需要测量机器人的动态性能,±2g也应该足够了。要是你的机器人会
有比如突然启动或者停止的情况出现,那你需要一个±5g的传感器。
4)·灵敏度:一般来说,越灵敏越好。越灵敏的传感器对一定范围内的加速度变化更敏感,
输出电压的变化也越大,这样就比较容易测量,从而获得更精确的测量值。
5)·带宽:这里的带宽实际上指的是刷新频率范围。也就是说每秒钟,传感器会产生多少次
读数。对于一般只要测量倾角的应用,50HZ的带宽应该足够了,但是对于需要进行动态性
能,比如振动,你会需要一个具有上百HZ带宽的传感器。
6)·电阻/缓存机制:对于有些微控制器来说,要进行A/D转化,其连接的传感器阻值必须
小于10kΩ。比如AnalogDevices''''sanalog加速度传感器的阻值为32kΩ,在PIC和AVR
控制板上无法正常工作,所以建议在购买传感器前,仔细阅读控制器手册,确保传感器能够
正常工作
