塔吊型号性能全参数表

  • 格式：docx
  • 大小：39.22 KB
  • 文档页数：8

QTZ31.5塔吊型号 主要特点：

1•该塔机荣获建设部最新科研成果科技进步三等奖；

2.40m的超长臂架，国内首创的单吊点、变截面、变模数设计；

3. 全新概念的封闭式踏步与滑插式顶升横梁， 从根本上解决了接高与 降塔的安全问题；

4. 定位准确的机构运动限位，高重复精度的力矩、起重量限制器；

5•独特可靠的小车防断轴装置和小车防断绳安全装置；

6. 使用性能大部分超过国家标准，整机性能居全国同型号产品之上；

7. 结构件全部采用CO2气体保护焊接，强度高；

8. 框式底梁备有整体式基础，十字底梁备有整体式和压重式两种基础 供选用。 QTZ31.5塔吊型号性能参数表

型号 QTZ31.5(3808) QTZ31.5(4207)

额疋起重力矩（KN.m） 315 315

取大起重里⑴ 3 3

最大工作幅度（m） 2.5 s 38 2.5 s 42

最大幅度额定起重量⑴ 0.8 0.7

独立式起升高度（m） 30 30

附着式起升高度（m） : 80 80

起升速度 m/mi n 55/27/6 55/27/6

变幅速度 m/min 33 33

回转速度（r/min） 0.36/0.72 0.36/0.72

顶升速度（m/min） 0.67 0.67

结构自重⑴ 19.03 20

装机总容量（kw） 21.2 21.2

平衡重⑴ 6 6.6

标准节尺寸（m） 1.5 X 1.5 X 2.2 1.5 X 1.5 X 2.2

塔身主肢材料 140X 10 140 X 10

40塔吊型号性能参数表

型号 QTZ40(4208) QTZ40(4708) QTZ40(4807)

额疋起重力矩（KN.m） 400 400

最大起重量⑴ 4 4

最大工作幅度（m） 2.5 s42 2.5 s 47

最大幅度额定起重量⑴ 0.8 0.8

独立式起升高度（m） 30 30

附着式起升高度（m） 80 120

起升速度 m/min a=2 65/33/13 65/33/13

起升速度 m/min a=4 33/17/6 33/16/6.5

变幅速度 m/min 38/25 38.5/25.2

回转速度（r/min） 0.6 0.6

顶升速度（m/min） 0.67 0.4

结构自重（t） 20 20.2

装机总容量（kw） 21.2 25.7

平衡重⑴ 6.6 6.6

标准节尺寸（m） 1.5 X 1.5 X 2.2 1.5 X 1.5 X 2.2

塔身主肢材料 / 140X 12 / 140X 12 QTZ5 0塔吊型号性能参数表

型号 QTZ50(4810) QTZ50(5010)

额疋起重力矩（KN.m） 500 500

取大起重里⑴ 5 5

最大工作幅度（m） 2.5 s48 2.5 s 50

最大幅度额定起重量⑴ 1 1

独立式起升高度（m） 30 30

附着式起升高度（m） 120 120

起升速度 m/min a=2 65/32.6/13 70/35/10

起升速度 m/min a=4 32/16/6.4 35/17.5/5

变幅速度 m/min 38.6/25.2 23/35

回转速度（r/min） 0.6 0.7

顶升速度（m/min） 0.4 0.66 s0.72

结构自重（t） 22.5 23.5

装机总容量（kw） 25.7 26.7

平衡重⑴ 8 10

标准节尺寸（m） 1.5 X 1.5 X 2.2 1.6 X 1.6 X 2.2

塔身主肢材料 / 160X 12 / 160X14

63塔吊型号性能参数表

型号 QTZ63(5013) QTZ63(5610)

额疋起重力（KN.m） 630 630

最大起重量⑴ 6 6

最大工作幅度（m） 2.5 s 50 2.5 s 56

最大幅度额疋起重量 1.3t 1t

独立式起升高度（m） 41 40

附着式起升高度（m）： 150 140

起升速

m/min a=2 10/40/80 8.5/40/80

起升速

m/min a=4 5/20/40 4.3/20/40

变幅速度 m/min 22/44 20/40

回转速度（r/min） 0.6 0.6 顶升速度（m/min） 0.6 0.55 s 0.7

结构自重⑴ 39 39.5

装机总容量（kw） 43.4 43.4

平衡重⑴ 11.5 13.5

标准节尺寸（m） 1.6 X 1.6 X 2.5

1.64 X 1.64 X 2.5 1.833 X 1.833 X 2.5

塔身主肢材料 / 125X 10 扣方 / 125X 10 扣方

63塔共四个型号除上述两种外，还有 5510、5511

QTZ8 0塔吊型号性能参数表

型号 QTZ80(5513) QTZ80(6010)

额疋起重力矩（KN.m） 800 800

取大起重量⑴ 8 8

最大工作幅度（m） 2.5 s55 2.5 s 60

最大幅度额定起重量⑴ 1.3 1

独立式起升高度（m） 45 45

附着式起升高度（m） 150 151

起升速度 m/min a=2 10/40/80 10/40/80

起升速度 m/min a=4 5/20/40 5/20/40

变幅速度 m/min 22/44 20/40

回转速度（r/min） 0.6 0.62

顶升速度（m/min） 0.6 0.7

结构自重（t） 45 45

装机总容量（kw） 47.5 47.5

平衡重⑴ 14.6 15.3

标准节尺寸（m） 1.833 X 1.833 X 2.5 1.833 X 1.833 X 2.5

塔身主肢材料

还有5512

QTZ125塔吊型号性能参数表

最大额定力矩（KN.m） 1250

最大起重量 （t） 10

最大工作幅度（m） 2.5-65

独立起升高度（m） 50

附着起升高度（m） 181 最大幅度起重量⑴ 1.2

起升速度 m/min a=2 4/80 8/40

起升速度 m/min a=4 8/40 4/20

变幅速度 m/min 0 s 55

回转速度（r/min） 0 s 0.8

顶升速度（m/min） 0.58

结构自重（t） 60.8

装机总容量 ⑴ 43.5

平衡重（kw） 20

标准节尺寸（m） 1.835 X 1.835 X 2.500

塔身主肢材料 / 140 X 12扣方 加板筋 Q235B

塔吊的型号和规格即参数

D1100型最大起重量：63T;最大臂长/最大起重量：80M/9.5T; 起升高度：220M

M600D型最大起重量：32T/22.5M;最大臂长/最大起重量：45.8M/14.5T ;起升高度：52-95.6M; 内爬

250/500M。

M125/75型最大起重量：50T;最大臂长/最大起重量:70M/8.5T ; 起升高度:90M。

K80/115型最大起重量：32T;最大臂长/最大起重量:70M/11.5T ; 起升高度：105.6M。

MC480M2型最大起重量：25T;最大臂长/最大起重量:74.9M/3T ; 起升高度：80M

K50/50型、C7050型、C7050B型最大起重量：20T ;起升高度（固定 /行走）：78.4M/79.7M ；

最大臂长/最大起重量:70M/5T。

STT293型最大起重量：18T;最大臂长/最大起重量:74M/2.7T 。

QTZ7520型最大起重量：16T;最大臂长/最大起重量：75M/2T。

ST7022 型、ST7027 型、HK40/27 型、ST7030 型、MC30012型最大起重量：12-16T ;最大臂 长/ 最大起重量 70M/2.2T、2.7T、3.0T。

HK40/21B型最大起重量：16T;起升高度（固定/行走/附着）45.7M/50.6M/153.7M ;最大臂 长/最大起重量 70M/2.1T。

K30/21型（市场租赁价格：5.3-6.5

最大起重量：12T;起升高度（固定

量70M/2.仃

H3/36B型（市场租赁价格：4.6-5.5

最大起重量：12T；起升高度（固定

/最大起重量60M/3.6T.

QTZ6516型（6517/6530）（市场租赁价格：4-5.5万元/月）

最大起重量：8T;起升高度（固定/行走/附着）51.7M/56.5M/204.7M ;;最大臂长/最大起 重量 60M/1.6T（1.7T/3.0T）. 万元/月）

/行走/附着）45.7M/50.6M/153.7M ;最大臂长/最大起重

万元/月）

/行走/附着/内爬）51.7M/56.5M/195M/45.6M ;最大臂长 TC6020 型 QTZ6020/QTZ6021/ E6026/E6020B/C6018/QTZ6023（市场租赁价格：4-4.5 万元 / 月）最大起重量：10-12T ;起升高度（固定/行走/附着）51.7M/56.5M/195M ;最大臂长/最大起 重量 60M/2.0T（2.0T/2.1T/2.6T/2.0T/1.8T/2.3T） 。

ST6014/5 型（QTZ6015）QTZ160/MC180/QTZ125（6016）TC6010 型、QTZ6013型、TC6013 型、

QTZ6016型（市场租赁价格：3.2-4.5 万元/月）

最大起重量：10T;起升高度（固定）61M;最大臂长/最大起重量60M/1.4T/1.5T.内爬塔：

（市场租赁价格：3.6-7.3万元/月）

7050 型，K50/50 型、MC320型、QTP5512型、QTP5015型、MC120型

TC5613 型（QTZ5616/TC5610P/QTZ80）（市场租赁价格：2.5-3.5 万元 / 月）

最大起重量：8T;起升高度（固定/附着）46M/150M最大臂长/最大起重量

56M/1.3T（1.6/1.0/1.5）.

JL150型（市场租赁价格：3-4万元/月）

最大起重量：10T;起升高度（固定/行走/附着）45M50M/189M最大臂长/最大起重量55M/2.0T.

QTZ5515/5518 型（NTP5515/TC5518/FG5518/S5519/QTZ80F（G）/QTZ800（C））（ 市场租赁价格： 2.8-3.3

万元/月）

最大起重量：6T;起升高度（固定/附着）44M/176M最大臂长/最大起重量

55M/1.2T（1.3T/1.4/1.5/1.8）.

MC120型 （市场租赁价格：3-3.6万元/月）

最大起重量：6T;起升高度（固定/行走/内爬）47M/47.9M/40.5M ;最大臂长/最大起重量

55M/1.6T.

G25/15型（市场租赁价格：3.5-4万元/月）

最大起重量：10T;起升高度（固定/行走/内爬）44.8M/49.4M/43.3M （ 1.6米截面）、

59.8M/61.6M/53.6M （ 2米截面）；最大臂长 /最大起重量 55M/1.5T

QTZ5510-14型（市场租赁价格：2.6-3.4 万元/月）

最大起重量：6T;起升高度（固定/行走/内爬）44M/44M/176M;最大臂长/最大起重量55M/1.4T

合集下载

塔吊型号性能参数表

塔吊型号性能参数表

QTZ31.5塔吊型号主要特点：

1.该塔机荣获建设部最新科研成果科技进步三等奖；

2.40m的超长臂架，国内首创的单吊点、变截面、变模数设计；

3.全新概念的封闭式踏步与滑插式顶升横梁，从根本上解决了接高与降塔的安全问题；

4.定位准确的机构运动限位，高重复精度的力矩、起重量限制器；

5.独特可靠的小车防断轴装置和小车防断绳安全装置；

6.使用性能大部分超过国家标准，整机性能居全国同型号产品之上；

7.结构件全部采用CO2气体保护焊接，强度高；

8.框式底梁备有整体式基础，十字底梁备有整体式和压重式两种基础供选用。

QTZ31.5塔吊型号性能参数表

型号 QTZ31.5(3808) QTZ31.5(4207)

额定起重力矩(KN.m) 315 315

最大起重量 (t) 3 3

最大工作幅度(m) 2.5∽38 2.5∽42

最大幅度额定起重量 (t) 0.8 0.7

独立式起升高度 (m) 30 30

附着式起升高度 (m) 80 80

起升速度 m/min 55/27/6 55/27/6

变幅速度 m/min 33 33

回转速度 (r/min) 0.36/0.72 0.36/0.72

顶升速度 (m/min) 0.67 0.67

结构自重 (t) 19.03 20

装机总容量(kw) 21.2 21.2

平衡重(t) 6 6.6

标准节尺寸(m) 1.5×1.5×2.2 1.5×1.5×2.2

塔身主肢材料 140×10 140×10

40塔吊型号性能参数表

型号 QTZ40(4208) QTZ40(4708) QTZ40(4807)

额定起重力矩(KN.m) 400 400

最大起重量 (t) 4 4

最大工作幅度(m) 2.5∽42 2.5∽47

最大幅度额定起重量 (t) 0.8 0.8

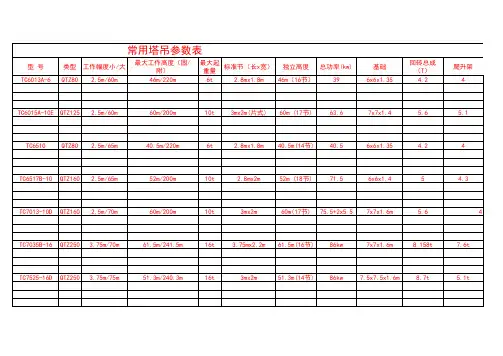

建筑常用塔吊性能参数表

建筑常用塔吊性能参数表

型 号类型工作幅度小/大最大工作高度（固/附）最大起重量标准节（长x宽）独立高度总功率(kw)基础回转总成（T）爬升架TC6013A-6QTZ802.5m/60m46m/220m6t2.8mx1.8m46m（16节）396x6x1.354.24

TC6015A-10EQTZ1252.5m/60m60m/200m10t3mx2m(片式)60m (17节)63.67x7x1.45.65.1

TC6510QTZ802.5m/65m40.5m/220m6t2.8mx1.8m40.5m(14节)40.56x6x1.354.24 TC6517B-10QTZ1602.5m/65m52m/200m10t2.8mx2m52m (18节)71.56x6x1.454.3

TC7013-10DQTZ1602.5m/70m60m/200m10t3mx2m60m(17节)75.5+2x5.57x7x1.6m5.64

TC7035B-16QTZ2503.75m/70m61.5m/241.5m16t3.75mx2.2m61.5m(16节)86kw7x7x1.6m8.158t7.6t

TC7525-16DQTZ2503.75m/75m51.3m/240.3m16t3mx2m51.3m(14节)86kw7.5x7.5x1.6m8.7t5.1t常用塔吊参数表TC7052-25QTZ4003.5m/70m73m/275m25t5.95mx2.5m73m(12节)96.57.5x7.5x1.6m12.2912.34

TC8039-25QTZ4853.5m/80m81m/275m25t5.7mx2.5m81m(14节)638x8x1.614.414.7

D800-42D8005.4m/80m75m/257.4m42t5.7mx3m75m(13节)180.58x8x218.218

D1100-63D11006.5m/70m90.8/210.5m63t5.7mx4m90.8(16节)187.59.5x9.5x227.537平衡臂重量大臂重量大臂重心配重6.560/7.720.95x2.85+2x1.42.5-31.8m/3t60m/1.3t2.5-17.5m/6t60m/1.23t55/7.318.55x2.85+1x1.450/7.03174x2.85+2x1.48.460/7.721.82x3+4x1.95+3x1.652.5-24.23m/5t60m/1.5t2.5-13.25m/10t60m/1.37t55/7.319.82x3+3x1.95+3x1.6550/7.03182x3+2x1.95+3x1.655.565/8.3237x2.052.5-16m/3t65m/1t2.5-16m/6t65m/0.93t59/7.921.86x2.0553/7.519.85x2.058.465/9.625.23x6+1x2.5+1x2+1x1.52.5-28m/5t65m/1.7t2.5-15.6m/10t65m/1.6t60/9.223.43x6+1x2.5+1x255/8.9522.13x6+1x28.470/9.4273x6+1x2.5+1x2+1x1.52.5-25.57m/5t70m/1.3t2.5-13.93m/10t70m/1.17t65/8.924.93x6+1x2.5+1x260/8.5523.43x6+1x2.57.2t70米/14.5t 29米2x4t+2x3t+2x2t3.75-35.4m/8t70m/3.5t3.75-18.4m/16t70m/2.72t65米/14.1t27.5米2x4t+2x3t+1x2t60米/13.725.3米2x4t+1x3t+2x2t10.175/14.930.24x4t+2x2.5+0x1t3.75-29.6m/8t75m/2.5t3.75-15.5m/16t70m/1.72t70/14.5393x4t+2x2.5+3x1t65/14.127.54x4t+1x2.5+0x1t起重性能2倍率4倍率15.3670/19.0227.84x5+2x3.5+2x2.53.5-33.7m/12.5t70m/5.2t3.5-17.52m/25t70m/4.09t65/18.2426.14x5+2x3.560/17.74254x5+1x3.5+1x2.519.380/2431.72x6+4x5+1x33.5-31.04m/12.5t80m/3.9t3.5-16.18m/25t80m/2.77t75/22.530.12x6+4x570/20.627.32x6+3x51680/34.931.24x10.75.4-29.6m/21t80m/5.8t5.4-15.9m/42t80m/3.64t70/33.228.83x10.7+1x660/29.324.52x10.7+1x7.81980/34.931.24x13.756.5-44.9m/21t70m/12.26.5-23.77m/42t70m/10t

ZSL750动臂塔吊详细参数及其使用说明

ZSL750动臂塔吊详细参数及其使用说明

中昇建机（南京）重工有限公司

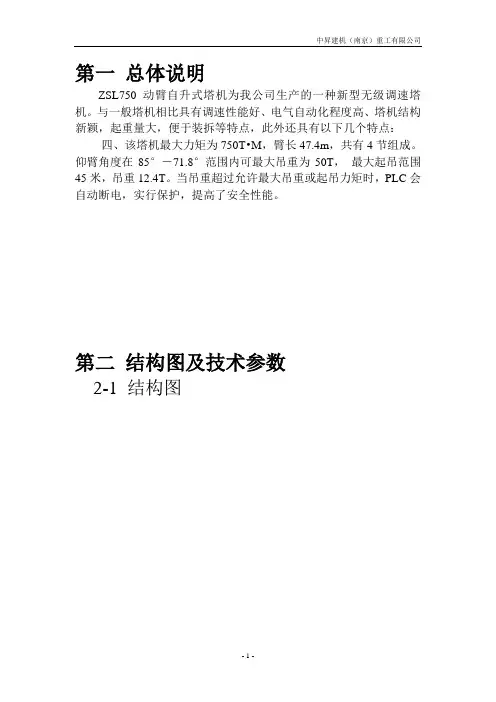

- 1 - 第一 总体说明
