电池组的串并联使用的优缺点

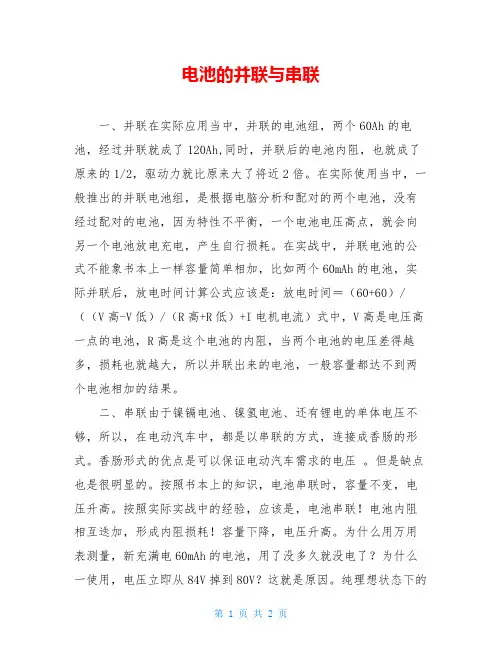

电池的并联与串联一、并联在实际应用当中，并联的电池组，两个60Ah的电池，经过并联就成了120Ah,同时，并联后的电池内阻，也就成了原来的1/2，驱动力就比原来大了将近2倍。

在实际使用当中，一般推出的并联电池组，是根据电脑分析和配对的两个电池，没有经过配对的电池，因为特性不平衡，一个电池电压高点，就会向另一个电池放电充电，产生自行损耗。

在实战中，并联电池的公式不能象书本上一样容量简单相加，比如两个60mAh的电池，实际并联后，放电时间计算公式应该是：放电时间＝（60+60）/（（V高-V低）/（R高+R低）+I电机电流）式中，V高是电压高一点的电池，R高是这个电池的内阻，当两个电池的电压差得越多，损耗也就越大，所以并联出来的电池，一般容量都达不到两个电池相加的结果。

二、串联由于镍镉电池、镍氢电池、还有锂电的单体电压不够，所以，在电动汽车中，都是以串联的方式，连接成香肠的形式。

香肠形式的优点是可以保证电动汽车需求的电压。

但是缺点也是很明显的。

按照书本上的知识，电池串联时，容量不变，电压升高。

按照实际实战中的经验，应该是，电池串联！电池内阻相互迭加，形成内阻损耗！容量下降，电压升高。

为什么用万用表测量，新充满电60mAh的电池，用了没多久就没电了？为什么一使用，电压立即从84V掉到80V？这就是原因。

纯理想状态下的电池和测试条件，内阻等于0，开关接触电阻等于0，电线损耗等于0，因此，电池所有能量给电动汽车电机做功，电压直接加到驱动电机上，V电池=V电机。

实际现实情况下，存在最大的电阻是电池内阻，因此得出以下公式：V电池-V内阻=V电机。

电池在电动汽车踩下加速踏板的情况下，电池两端电压都会明显下降，但是不同种类的电池，因内阻的不同，下降的程度就不同，电压的下降导致电机转速变慢。

串联电压升高，并联来提高电池容量。

串联后电压增加, 容量不变，电流不变；并联后电压不变, 容量增加，电流增加。

这些数字的变化与电阻的大小变化有关。

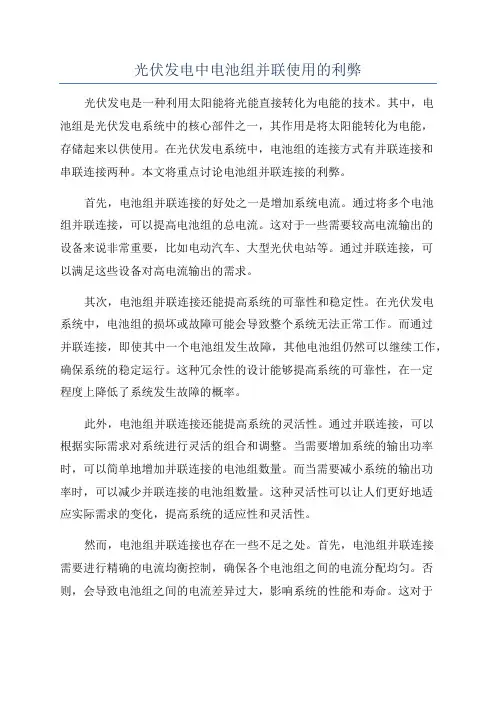

光伏发电中电池组并联使用的利弊光伏发电是一种利用太阳能将光能直接转化为电能的技术。

其中，电池组是光伏发电系统中的核心部件之一，其作用是将太阳能转化为电能，存储起来以供使用。

在光伏发电系统中，电池组的连接方式有并联连接和串联连接两种。

本文将重点讨论电池组并联连接的利弊。

首先，电池组并联连接的好处之一是增加系统电流。

通过将多个电池组并联连接，可以提高电池组的总电流。

这对于一些需要较高电流输出的设备来说非常重要，比如电动汽车、大型光伏电站等。

通过并联连接，可以满足这些设备对高电流输出的需求。

其次，电池组并联连接还能提高系统的可靠性和稳定性。

在光伏发电系统中，电池组的损坏或故障可能会导致整个系统无法正常工作。

而通过并联连接，即使其中一个电池组发生故障，其他电池组仍然可以继续工作，确保系统的稳定运行。

这种冗余性的设计能够提高系统的可靠性，在一定程度上降低了系统发生故障的概率。

此外，电池组并联连接还能提高系统的灵活性。

通过并联连接，可以根据实际需求对系统进行灵活的组合和调整。

当需要增加系统的输出功率时，可以简单地增加并联连接的电池组数量。

而当需要减小系统的输出功率时，可以减少并联连接的电池组数量。

这种灵活性可以让人们更好地适应实际需求的变化，提高系统的适应性和灵活性。

然而，电池组并联连接也存在一些不足之处。

首先，电池组并联连接需要进行精确的电流均衡控制，确保各个电池组之间的电流分配均匀。

否则，会导致电池组之间的电流差异过大，影响系统的性能和寿命。

这对于一些大型光伏电站等需要大规模并联连接的系统来说尤为重要，需要引入相应的电流均衡控制技术。

其次，电池组并联连接还增加了系统的复杂性和成本。

由于并联连接需要考虑电流分配、电压匹配等问题，需要引入相应的电路设计和控制技术。

这增加了系统的设计和调试难度，也增加了系统的成本。

而且，随着并联连接电池组数量的增加，系统的复杂性和成本也会相应地增加。

综上所述，电池组并联连接在光伏发电系统中具有一定的优势和不足之处。

锂离子电池串并联可靠性与安全性分析前言：新能源汽车和大型储能的发展对大容量电池蓄电池的应用需求越来越迫切。

直接制作大容量的蓄电池，除了生产工艺、生产设备的不成外，造成电池生产成品率低，制作成本高外，大容量电池由于能量储存量大，电池内部温度、电流的分布不均匀性以及较高程度的不安全性能是应用过程中存在的主要问题。

在现有技术水平下，不可避免地需要将大量电池进行串并联组合，以形成更高电压、更高容量的蓄电池组，来满足应用要求。

这就要求电池必须进行串联或串并联组合。

许多人对大量锂离子电池的串并联组合提出质疑，认为电池的一致性、可靠性、安全性均存在较大的问题，不提倡电池的并联应用。

本文对电池的串并联组合应用从数学分析、电池制作、电池性能以及安全性检测等各方面进行了详细分析，认为电池的可靠性和安全性并未因为电池并联的数量增加而下降。

1 不同组合的数学模型图1为常用的几种组合的数学模型：图1电池串并联模型假设模型中单体电池出现故障的概率是相同的，并且是相互独立的，不考虑每个单元的复杂程度、环境的严酷程度以及工作时间的长短等因素。

串联模型的数学模型为：1()()ni i Rs t R t ==∏ （1）并联模型的数学模型为：[]1()11()mi i Rs t R t ==--∏ （2）串并联模型的数学模型为：1()11()mn i i Rs t R t =⎡⎤=--⎢⎥⎣⎦∏ （3） 并串联模型的数学模型为：[]{}1()11()n m i i Rs t R t ==--∏ （4）以上式中R s (t)表示系统的可靠度，R=（1，2，3…，n)表示第i 个单元的可靠度。

m 为并联电池数，n为串联电池数。

2 单体电池的可靠性分析电池的可靠性与组成电池的各部件有关。

每种电池主要由五部件组成：外壳、隔膜、正极组、负极组、电解液等。

假设其可靠性分别为r1、r2、r3、r4、r5。

各部件组合的可靠性代表了电池的可靠性，从可靠性逻辑关系看，它们应当是串联关系，即：电池的可靠性R=r1×r2×r3×r4×r5（5）外壳出现故障的现象通常为漏液，其概率相对很低，尤其对于圆柱形、方形电池，产品在组装前的分选检测过程中出现此故障已经剔除，所以其可靠性为1。

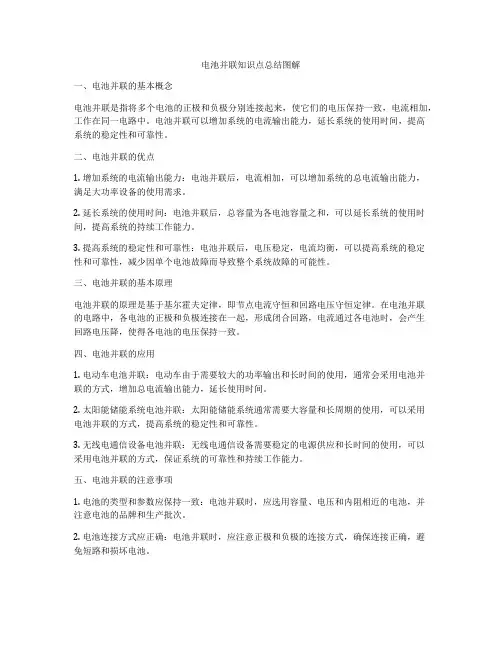

电池并联知识点总结图解一、电池并联的基本概念电池并联是指将多个电池的正极和负极分别连接起来，使它们的电压保持一致，电流相加，工作在同一电路中。

电池并联可以增加系统的电流输出能力，延长系统的使用时间，提高系统的稳定性和可靠性。

二、电池并联的优点1. 增加系统的电流输出能力：电池并联后，电流相加，可以增加系统的总电流输出能力，满足大功率设备的使用需求。

2. 延长系统的使用时间：电池并联后，总容量为各电池容量之和，可以延长系统的使用时间，提高系统的持续工作能力。

3. 提高系统的稳定性和可靠性：电池并联后，电压稳定，电流均衡，可以提高系统的稳定性和可靠性，减少因单个电池故障而导致整个系统故障的可能性。

三、电池并联的基本原理电池并联的原理是基于基尔霍夫定律，即节点电流守恒和回路电压守恒定律。

在电池并联的电路中，各电池的正极和负极连接在一起，形成闭合回路，电流通过各电池时，会产生回路电压降，使得各电池的电压保持一致。

四、电池并联的应用1. 电动车电池并联：电动车由于需要较大的功率输出和长时间的使用，通常会采用电池并联的方式，增加总电流输出能力，延长使用时间。

2. 太阳能储能系统电池并联：太阳能储能系统通常需要大容量和长周期的使用，可以采用电池并联的方式，提高系统的稳定性和可靠性。

3. 无线电通信设备电池并联：无线电通信设备需要稳定的电源供应和长时间的使用，可以采用电池并联的方式，保证系统的可靠性和持续工作能力。

五、电池并联的注意事项1. 电池的类型和参数应保持一致：电池并联时，应选用容量、电压和内阻相近的电池，并注意电池的品牌和生产批次。

2. 电池连接方式应正确：电池并联时，应注意正极和负极的连接方式，确保连接正确，避免短路和损坏电池。

3. 电池的使用和充放电应均衡：电池并联时，应注意各电池的使用和充放电状态应保持一致，避免造成单个电池的深度放电和影响整个系统的使用寿命。

六、电池并联的工作原理图解[图1 电池并联的回路电压示意图][图2 电池并联的节点电流示意图][图3 电池并联的总电流输出示意图]七、结语电池并联是一种常见的电池连接方式，通过将多个电池并联连接在一起，可以增加系统的电流输出能力，延长系统的使用时间，提高系统的稳定性和可靠性。

太阳能光伏发电系统的组串与并联连接方式太阳能光伏发电系统是利用光伏电池将太阳能转化为电能的一种可再生能源发电系统。

在太阳能光伏发电系统中，组串与并联是实现光伏电池阵列的重要连接方式。

本文将介绍太阳能光伏发电系统中的组串与并联连接方式，并探讨其优缺点。

一、组串连接方式组串连接方式是将多块光伏电池按照一定的排列方式连接在一起形成组串。

在组串连接方式中，光伏电池的正极与负极相连接，形成单个输出端。

常见的组串连接方式包括串联连接和串并联混合连接。

1. 串联连接串联连接是将多块光伏电池按照顺序连接在一起，将一个电池的正极与下一个电池的负极相连接。

串联连接可以增加组串的输出电压，提高电能利用效率。

然而，串联连接也存在一些问题，比如一个电池故障会导致整个组串的输出减少甚至中断。

因此，在进行串联连接时，需要保证每个光伏电池的质量和性能一致。

2. 串并联混合连接串并联混合连接是将多个小组串（每个小组串包含多块光伏电池的串联连接）按照一定方式进行并联连接。

串并联混合连接可以在一定程度上解决串联连接中单个电池故障的问题。

当一个小组串中的电池出现故障时，其他小组串仍可正常工作，保证整个系统的输出。

同时，串并联混合连接也能提高系统的可靠性和灵活性。

二、并联连接方式并联连接方式是将多个组串连接在一起形成光伏电池阵列。

在并联连接方式中，光伏电池的正极与正极相连接，负极与负极相连接。

并联连接可以增加系统的输出电流，提高发电能力。

常见的并联连接方式有直接并联和间接并联。

1. 直接并联直接并联是将多个组串的正极和负极分别相连接，形成单个正极输出端和单个负极输出端。

直接并联是一种简单有效的连接方式，适用于小型太阳能光伏发电系统，具有安装和维护成本低的优点。

然而，直接并联也存在一些问题，如多个组串之间可能存在电压差，会导致发电系统的性能下降。

2. 间接并联间接并联是将多个组串通过一个中央控制器或者逆变器相连接。

中央控制器或者逆变器可以协调各个组串的输出，保证整个系统的稳定性和性能。

电池串联和并联把电池串联和并联起来使用，这听起来好象很简单，但是，遵循一些简单的规则，就可以避免不必要的问题。

在电池组中是把多个电池串联起来，得到所需要的工作电压。

如果所需要的是更高的容量和更大的电流，那就应该把电池并联起来。

另外还有一些电池组，把串联和并联这两种方法结合起来。

一个膝上型电脑的电池有可能是把四节3.6V锂离子电池串联起来，总电压达到14.4V；然后，再把两组串联在一起的电池并联起来，这样，电池组的总电量就可以从2000毫安时提高到4000毫安时。

这种接法称作“四串两并”，它的意思是：把两组由四节电池串联在一起的电池组并联起来。

在手表、备份用的存储器和蜂窝电话里一般使用一节电池。

一节镍基电池的标称电压是1.2V，碱性电池是1.5V，氧化银电池是1.6V，铅酸性电池是2V，锂电池是3V，而锂离子电池的标称电压则是3.6V。

使用锂离子聚合物和其他类型的锂电池，它的额定电压一般为3.7V。

如果要想得到像11.1 V这种不常见的电压，就得把三节这种电池串联在一起。

随着现代微电子技术的发展，我们已经可以用一节3.6V的锂离子电池，为蜂窝电话和低功耗的便携通讯产品供电。

在上世纪六十年代，在照度计中广泛使用的汞电池，出于环境保护方面的考虑，如今已经完全退出市场。

镍基电池的标称电压为1.2V或1.25V。

它们之间，除了市场偏好之外，没有任何差别。

大部分的商用电池，每节电池的电压为1.2V；工业电池、航空电池和军用电池，每节电池的电压仍是1.25V。

串联需要高电量的便携设备，一般是由两节或更多节电池串联起来的电池组供电。

如果使用高电压的电池，导体和开关的尺寸可以做得很小。

中等价位的工业电动工具一般使用电压为12V至19.2V的电池供电；而高级电动工具使用电压为24V至36V的电池，以获得更大的电力。

汽车工业最终把启动器的点火电池电压从12V（实际上是14V）提高到36V，甚至是42V。

这些电池组是由18节串联起来铅酸性电池组成。

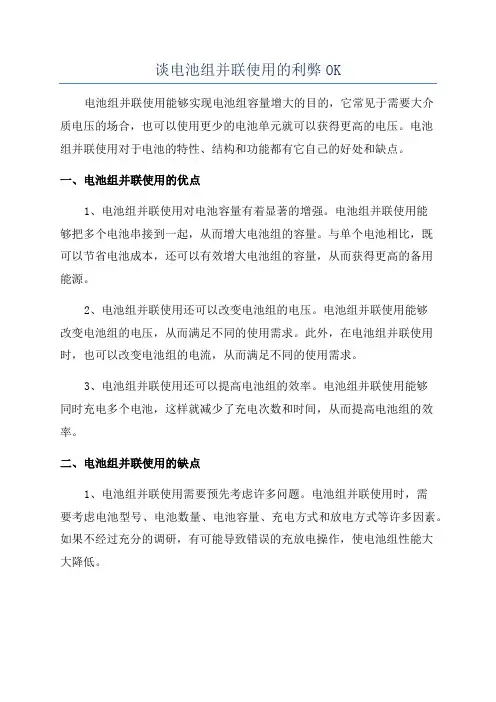

谈电池组并联使用的利弊OK
电池组并联使用能够实现电池组容量增大的目的，它常见于需要大介
质电压的场合，也可以使用更少的电池单元就可以获得更高的电压。

电池
组并联使用对于电池的特性、结构和功能都有它自己的好处和缺点。

一、电池组并联使用的优点
1、电池组并联使用对电池容量有着显著的增强。

电池组并联使用能
够把多个电池串接到一起，从而增大电池组的容量。

与单个电池相比，既
可以节省电池成本，还可以有效增大电池组的容量，从而获得更高的备用
能源。

2、电池组并联使用还可以改变电池组的电压。

电池组并联使用能够
改变电池组的电压，从而满足不同的使用需求。

此外，在电池组并联使用时，也可以改变电池组的电流，从而满足不同的使用需求。

3、电池组并联使用还可以提高电池组的效率。

电池组并联使用能够
同时充电多个电池，这样就减少了充电次数和时间，从而提高电池组的效率。

二、电池组并联使用的缺点
1、电池组并联使用需要预先考虑许多问题。

电池组并联使用时，需
要考虑电池型号、电池数量、电池容量、充电方式和放电方式等许多因素。

如果不经过充分的调研，有可能导致错误的充放电操作，使电池组性能大
大降低。

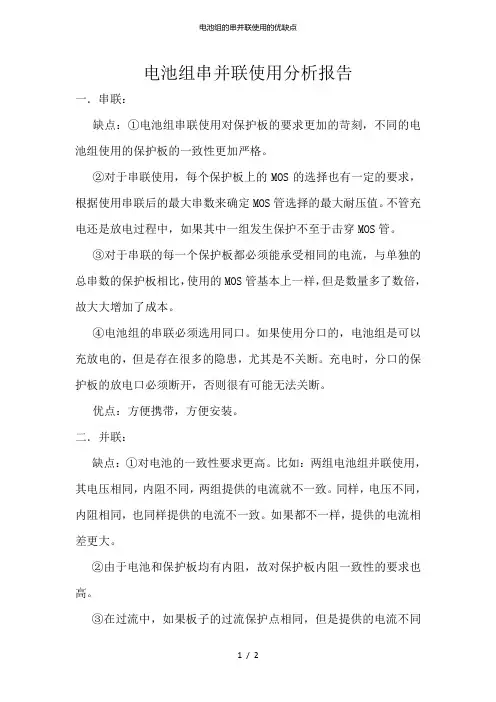

电池组串并联使用分析报告一．串联：缺点：①电池组串联使用对保护板的要求更加的苛刻，不同的电池组使用的保护板的一致性更加严格。

②对于串联使用，每个保护板上的MOS的选择也有一定的要求，根据使用串联后的最大串数来确定MOS管选择的最大耐压值。

不管充电还是放电过程中，如果其中一组发生保护不至于击穿MOS管。

③对于串联的每一个保护板都必须能承受相同的电流，与单独的总串数的保护板相比，使用的MOS管基本上一样，但是数量多了数倍，故大大增加了成本。

④电池组的串联必须选用同口。

如果使用分口的，电池组是可以充放电的，但是存在很多的隐患，尤其是不关断。

充电时，分口的保护板的放电口必须断开，否则很有可能无法关断。

优点：方便携带，方便安装。

二．并联：缺点：①对电池的一致性要求更高。

比如：两组电池组并联使用，其电压相同，内阻不同，两组提供的电流就不一致。

同样，电压不同，内阻相同，也同样提供的电流不一致。

如果都不一样，提供的电流相差更大。

②由于电池和保护板均有内阻，故对保护板内阻一致性的要求也高。

③在过流中，如果板子的过流保护点相同，但是提供的电流不同的话，就会有一组保护板，另一组能正常放电，但是过流瞬间结束后，所有的电流都由没保护的一组提供，这样长时间会导致此组电池衰减比较快。

当然还有其他可以造成这种的情况的条件。

④在过放中，如果其中一组先达到保护点，还是所有的电流都加到了其他的上面，久而久之电池的衰减就会加快，导致一致性更差。

⑤如果还并起充电的话，充电电流不能超过单串保护板的电流。

同口的可以直接充放，分口的的最好分开充电。

充电时并联的放电口必须断开，否则过充保护失效。

⑥并联时，电池组之间已经形成回路，如果压差比较大，可能会产生内环电流，这样有可能会损坏保护板。

优点：基本上和串联一样，方便携带，方便不同情况下的使用。

三．总结：不管是串联还是并联，对电池还有保护板一致性的要求更高。

一致性不好的坏，电池组的寿命会大大衰减。

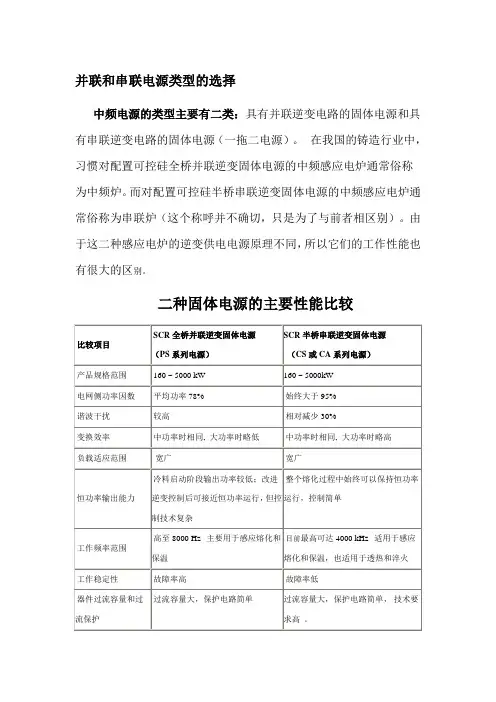

并联和串联电源类型的选择中频电源的类型主要有二类：具有并联逆变电路的固体电源和具有串联逆变电路的固体电源（一拖二电源）。

在我国的铸造行业中，习惯对配置可控硅全桥并联逆变固体电源的中频感应电炉通常俗称为中频炉。

而对配置可控硅半桥串联逆变固体电源的中频感应电炉通常俗称为串联炉（这个称呼并不确切，只是为了与前者相区别）。

由于这二种感应电炉的逆变供电电源原理不同，所以它们的工作性能也有很大的区别。

二种固体电源的主要性能比较中频电源与电炉的配置如表1所述，采用中频无心感应电炉实现坯料熔化法可以使电源的输出功率从炉料被加热起至浇注前保持在最大的负载水平。

但是在其后的浇注作业周期及其它非生产性作业周期（例如撇渣、取样、等待化验结果等），系统中没有功率输出或者仅需少量功率输出，以保持一定的浇注温度时在节能上是十分可观的。

为了适应各种不同的铸造工艺需要，同时也为了充分提高电源的功率利用系数（将在下节详细讨论），出现了许多形式的中频电源与电炉的配置方案介绍如下。

中频电源与电炉的配置方案示例并联电炉和串联电炉性能比较一拖二感应电炉系统一拖二电炉的优点采用中频感应电炉可以配置比工频感应电炉更大的功率密度（例如可以配置比工频电炉的极限配置功率密度300kW/t大3倍左右的功率密度，即达到900kW/t以上），并可实现批料熔化法。

这意味着它将以很高的熔化/生产率作业。

但是在随后的浇注作业周期内以及其它非生产性作业周期期间（例如扒渣、取样、等待化验结果等），系统中没有功率输出或者仅需少量的保温功率输出，以维持一定的浇注温度。

以往的中频电源都采用并联逆变形式，其电网侧功率因数与输出功率有关。

满功率输出时，功率因数较高，输出功率降低时，功率因数随着下降。

如果中频电源经常工作在小功率保温状态，日积月累会产生较大的无功，电网侧力率降低直接涉及到电费支出。

一拖二的中频采用串联逆变器，其电网侧功率因数与输出功率无关。

无论输出功率大小，功率因数始终大于0.95。
