信号与系统matlab作业

信号与系统MATLAB实验报告实验目的本实验旨在通过MATLAB软件进行信号与系统的相关实验，探究信号与系统的特性与应用。

实验步骤1. 准备工作在正式进行实验之前，我们需要做一些准备工作。

首先，确保已经安装好MATLAB软件，并且熟悉基本的操作方法。

其次，准备好实验所需的信号与系统数据，可以是已知的标准信号，也可以是自己采集的实际信号。

2. 信号的生成与显示使用MATLAB编写代码，生成不同类型的信号。

例如，可以生成正弦信号、方波信号、三角波信号等。

通过绘制信号波形图，观察不同信号的特点和变化。

t = 0:0.1:10; % 时间范围f = 1; % 信号频率s = sin(2*pi*f*t); % 正弦信号plot(t, s); % 绘制信号波形图3. 系统的建模与分析根据实验需求，建立相应的系统模型。

可以是线性时不变系统，也可以是非线性时变系统。

通过MATLAB进行模型的建立和分析，包括系统的时域特性、频域特性、稳定性等。

sys = tf([1, 2], [1, 3, 2]); % 系统传递函数模型step(sys); % 绘制系统的阶跃响应图4. 信号与系统的运算对于给定的信号和系统，进行信号与系统的运算。

例如，进行信号的卷积运算、系统的响应计算等。

通过MATLAB实现运算，并分析结果的意义与应用。

x = [1, 2, 3]; % 输入信号h = [4, 5, 6]; % 系统响应y = conv(x, h); % 信号的卷积运算plot(y); % 绘制卷积结果的波形图5. 实验结果分析根据实验数据和分析结果，对实验进行结果总结与分析。

可以从信号的特性、系统的特性、运算结果等方面进行综合性的讨论和分析。

实验总结通过本次实验，我们学习了如何在MATLAB中进行信号与系统的实验。

通过生成信号、建立系统模型、进行运算分析等步骤，我们深入理解了信号与系统的基本原理和应用方法。

通过实验数据和结果分析，我们对信号与系统有了更深刻的认识，并掌握了MATLAB在信号与系统实验中的应用技巧。

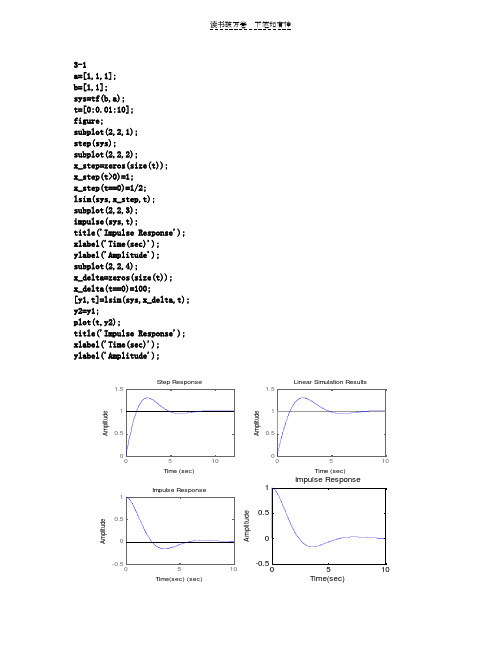

a=[1,1,1]; b=[1,1]; sys=tf(b,a); t=[0:0.01:10]; figure;subplot(2,2,1); step(sys);subplot(2,2,2);x_step=zeros(size(t)); x_step(t>0)=1; x_step(t==0)=1/2; lsim(sys,x_step,t); subplot(2,2,3); impulse(sys,t);title('Impulse Response'); xlabel('Time(sec)'); ylabel('Amplitude'); subplot(2,2,4);x_delta=zeros(size(t)); x_delta(t==0)=100;[y1,t]=lsim(sys,x_delta,t); y2=y1;plot(t,y2);title('Impulse Response'); xlabel('Time(sec)'); ylabel('Amplitude');00.511.5Step ResponseTime (sec)A m p l i t u d e0.511.5Linear Simulation ResultsTime (sec)A m p l i t u d e510-0.500.51Impulse ResponseTime(sec) (sec)A m p l i t u d e510-0.50.51Impulse ResponseTime(sec)A m p l i t u d e函数int1如下：function [F,tF]=int1(f,tf,a)T=tf(2)-tf(1);F=zeros(size(tf)); tF=zeros(size(tf)); tF=tf; for n=1:length(tf)-1;F(n+1)=F(n)+T*f(n); end验证如下：t=[-1:0.01:4]; e=zeros(size(t)); e=(t>-1/2&t<1);[z,zz]=int1(e,t,-1); figure;plot(zz,z);-1-0.500.51 1.52 2.53 3.5400.511.5T1=1;N1=10000; t1=linspace(0,T1-T1/N1,N1)';f1=1-2*t1;OMG=32*pi;K1=100;omg=linspace(-OMG/2,OMG/2-OMG/K1,K1)';X1=T1/N1*exp(-j*kron(omg,t1.'))*f1;fs1=OMG/2/pi/K1*exp(j*kron(t1,omg.'))*X1;T2=5;N2=10000;t2=linspace(0,T2-T2/N2,N2)';fs2=0*t2;f2=sawtooth(t2*2*pi,0);X2=T2/N2*exp(-j*kron(omg,t2.'))*f2;fs2=fs2+OMG/2/pi/K1*exp(j*kron(t2,omg.'))*X2;figure;subplot(2,2,1);plot(omg,abs(X1),'r');xlabel('Frequency'),ylabel('Amplitude')title('单个锯齿周期幅频特性曲线');subplot(2,2,2);plot(t1,fs1,'r');xlabel('Time'),ylabel('Amplitude')title('Function after recovered');subplot(2,2,3);plot(omg,abs(X2),'r');xlabel('Frequency'),ylabel('Amplitude')title('五个锯齿周期幅频特性曲线');subplot(2,2,4);plot(t2,fs2,'r');xlabel('Time'),ylabel('Function after recovered')title('Function after recovered');-100-5005000.20.40.60.8FrequencyA m p l i t u d e单个锯齿周期幅频特性曲线00.51-1-0.500.51TimeA m p l i t u d eFunction after recovered-100-5005000.511.52FrequencyA m p l i t u d e五个锯齿周期幅频特性曲线246-2-1012TimeF u n c t i o n a f t e r r e c o v e r e dFunction after recovered4-2fsana 函数如下：function F=fsana(t,f,N)omg1=2*pi/(max(t)-min(t)); k=[-N:N]';F=1/length(t)*exp(-j*kron(k*omg1,t.'))*f; fssyn 函数如下：function f=fssyn(F,t)omg1=2*pi/(max(t)-min(t)); N=floor(length(F)/2); k=[-N:N];f=exp(j*kron(t,k*omg1))*F; 验证如下: clc clearclose allT1=1;N1=256; t=linspace(0,T1-T1/N1,N1)'; f=1-2*t;subplot(3,1,1); plot(t,f);title('验证原函数') N=25;F1=fsana(t,f,N); subplot(3,1,2); stem(abs(F1),'s');title('前N 项傅立叶级数系数幅度曲线') f2=fssyn(F1,t) ;subplot(3,1,3); plot(t,f2);xlabel('time[s]'),ylabel('Amplitude'); title('傅立叶逆变换后时域函数');00.10.20.30.40.50.60.70.80.91-101验证原函数00.20.4前N 项傅立叶级数系数幅度曲线00.10.20.30.40.50.60.70.80.91-202time[s]A m p l i t u d e傅立叶逆变换后时域函数。

实验二 线性系统时域分析二、连续时间信号卷积请同学们利用MA TLAB 实现下述两个信号的卷积积分：解：1、f （t ）=f1(t)*f2（t ）= （t2/4+t/4+1/16）u （t+1/2）-（t2/4-t/2+1/4）u （t-1）-（t2/4+t/4-15/16）u （t-3/2）-（ -t2/4+t/2+3/4）u （t-3）用MATLAB 绘制波形程序如下：t=-0.5:0.1:3;f=(t.^2/4+t./4+1/16).*u(t+1/2)-(t.^2/4-t./2+1/4).*u(t-1)-(t.^2/4+t./4-15/16).*u(t-3/2)-(-t.^2/4+t./2+3/4).*u(t-3);plot(t,f)title('f(t)=f1(t)*f2(t)')xlabel('t')ylabel('f(t)')图形如下：2、用MA TLAB 进行求解验证：程序如下：p=0.01;k1=-0.5:p:1;f1=0.*k1+1;k2=0:p:2;f2=0.5.*k2;[f,k]=sconv(f1,f2,k1,k2,p);图形如下：三、线性系统时域分析1、连续系统的冲激响应、阶跃响应及MATLAB实现解：（a）该系统的冲激响应h（t）=（2/√65）*sin(√65t/4)e-t/4，阶跃响应g（t）=（1/8）*[1-e-t/4cos(√65t/4)-(1/√65)*e t/4sin(√65t/4)]绘制波形的程序如下：syms tf1=sym('2/65^0.5*exp(-1/4*t)*sin(65^0.5/4*t)');f2=sym('1/8*(1-exp(-1/4*t)*cos(65^0.5/4*t)-1/65^0.5*exp(-1/4*t)* sin(65^0.5/4*t))');subplot(1,2,1)ezplot(f1,[0 8]);subplot(1,2,2)ezplot(f2,[0 8]);图形如下：（b）用MA TLAB进行验证：冲激响应程序如下：a=[2 1 8];b=[0 1];impulse(b,a);图形如下：阶跃响应程序如下：a=[2 1 8];b=[0 1];step(b,a);图形如下：2、LTI连续系统的求解解：（a）系统的零状态响应r（t）=（2e-t-2e-2t-te-2t）u（t）绘制波形的程序如下：f=sym('2*exp(-t)-2*exp(-2*t)-t*exp(-2*t)'); ezplot(f1,[0 5])图形如下：（b）用MA TLAB进行验证：程序如下：a=[1 4 4];b=[1 3];p=0.01;t=0:p:5;x=exp(-1*t);lsim(b,a,x,t);图形如下：。

matlab软件仿真实验（信号与系统）（1）《信号与系统实验报告》学院：信息科学与⼯程学院专业：物联⽹⼯程姓名：学号：⽬录实验⼀、MATLAB 基本应⽤实验⼆信号的时域表⽰实验三、连续信号卷积实验四、典型周期信号的频谱表⽰实验五、傅⽴叶变换性质研究实验六、抽样定理与信号恢复实验⼀MATLAB 基本应⽤⼀、实验⽬的：学习MATLAB的基本⽤法，了解 MATLAB 的⽬录结构和基本功能以及MATLAB在信号与系统中的应⽤。

⼆、实验内容：例⼀已知x的取值范围，画出y=sin(x)的图型。

x=0:0.05:4*pi;y=sin(x);plot(y)例⼆计算y=sin(π/5)+4cos(π/4)例三已知z 取值范围，x=sin(z);y=cos(z);画三维图形。

z=0:pi/50:10*pi;x=sin(z);y=cos(z);plot3(x,y,z)xlabel('x')ylabel('y')zlabel('z')例四已知x的取值范围，⽤subplot函数绘图。

参考程序：x=0:0.05:7;y1=sin(x);y2=1.5*cos(x);y3=sin(2*x);y4=5*cos(2*x);subplot(2,2,1),plot(x,y1),title('sin(x)')subplot(2,2,2),plot(x,y2),title('1.5*cos(x)')subplot(2,2,3),plot(x,y3),title('sin(2*x)')subplot(2,2,4),plot(x,y4),title('5*cos(2*x)')连续信号的MATLAB表⽰1、指数信号：指数信号Ae at在MATLAB中可⽤exp函数表⽰，其调⽤形式为：y=A*exp(a*t) (例取 A=1,a=-0.4)参考程序：A=1;a=-0.4;t=0:0.01:10;ft=A*exp(a*t);plot(t,ft);grid on;2、正弦信号：正弦信号Acos(w0t+?)和Asin(w0t+?)分别由函数cos和sin表⽰，其调⽤形式为：A*cos(w0t+phi) ;A*sin(w0t+phi) (例取A=1，w0=2π，?=π/6) 参考程序：A=1;w0=2*pi; phi=pi/6; t=0:0.001:8;ft=A*sin(w0*t+phi);plot(t,ft);grid on ;3、抽样函数：抽样函数Sa(t)在MATLAB中⽤sinc函数表⽰，其定义为：sinc(t)=sin(πt)/( πt)其调⽤形式为：y=sinc(t)参考程序：t=-3*pi:pi/100:3*pi;ft=sinc(t/pi);plot(t,ft);grid on;4、矩形脉冲信号：在MATLAB中⽤rectpuls函数来表⽰，其调⽤形式为：y=rectpuls(t,width),⽤以产⽣⼀个幅值为1，宽度为width,相对于t=0点左右对称的矩形波信号，该函数的横坐标范围由向量t决定，是以t=0为中⼼向左右各展开width/2的范围，width的默认值为1。

信号与系统是通信和信息工程领域的基础课程，涉及到信号的表示、处理和分析。

在MATLAB中，我们可以使用各种函数和工具箱来实现信号与系统的各种操作。

以下是一个简单的MATLAB程序，用于生成和绘制一个简单的正弦波信号。

这个程序首先生成了一个时间向量，然后使用sin函数生成了一个频率为1Hz的正弦波信号。

最后，使用plot函数将信号绘制出来。

这只是MATLAB在信号与系统领域的一个简单应用，实际上MATLAB提供了许多其他工具和函数，可用于更复杂的信号处理和分析任务。

matlab信号与系统实验报告Matlab信号与系统实验报告引言：信号与系统是电子工程、通信工程等领域中的重要基础课程，对于理解和应用各种信号处理技术具有重要意义。

本实验报告旨在通过使用Matlab软件，对信号与系统的基本概念和实验进行探讨和分析。

实验一：信号的基本特性分析在信号与系统的研究中，我们首先需要了解信号的基本特性。

通过Matlab软件，我们可以方便地对不同类型的信号进行分析和处理。

在本实验中，我们选择了常见的正弦信号和方波信号进行分析。

首先，我们生成了一个频率为1kHz，幅度为2V的正弦信号，并绘制了其时域波形图和频谱图。

通过观察时域波形图，我们可以看到正弦信号具有周期性和连续性的特点。

而通过频谱图，我们可以看到正弦信号在频域上只有一个峰值，说明其是单频信号。

接下来，我们生成了一个频率为1kHz，幅度为2V，占空比为50%的方波信号，并绘制了其时域波形图和频谱图。

与正弦信号不同，方波信号具有分段常值的特点。

通过频谱图，我们可以看到方波信号在频域上存在多个谐波分量，说明其是由多个频率的正弦信号叠加而成。

实验二：系统的时域响应分析在信号与系统中，系统的时域响应是描述系统对输入信号进行处理的重要指标。

通过Matlab软件，我们可以方便地分析和绘制系统的时域响应。

在本实验中，我们选择了一个一阶低通滤波器作为系统，输入信号为一个频率为1kHz，幅度为2V的正弦信号。

通过绘制输入信号和输出信号的时域波形图，我们可以观察到系统对输入信号进行了滤波处理，输出信号的幅度和相位发生了变化。

此外，我们还可以通过改变系统的参数，如截止频率和阶数，来观察系统的时域响应的变化。

通过对比不同参数下的输出信号波形图，我们可以得出不同参数对系统响应的影响。

实验三：系统的频域响应分析除了时域响应，频域响应也是描述系统特性的重要指标。

通过Matlab软件，我们可以方便地进行系统的频域响应分析。

在本实验中，我们选择了一个二阶巴特沃斯低通滤波器作为系统，输入信号为一个频率为1kHz，幅度为2V的正弦信号。

1-1clear all;close all;t=0:0.01:10;A= 1;a=-0.4;ft=A*exp(a*t); plot(t,ft);1-2clear all;close all;t=-3:0.001:3;ft=tripuls(t,4,0.5); plot(t,ft);ft1=tripuls(t,4,1); figure,plot(t,ft1);1-3clear all;close all;t=0:0.001:4;T= 1;Ft=rectpuls(t-2*T,T); plot(t,Ft);1-4clear all;close all;k=-50:50;delta=[zeros(1,50),1,zeros(1,50)]; stem(k,delta);1-5clear all;close all;k=-50:50;uk=[zeros(1,50),ones(1,51)]; stem(k,uk);2-1clear all;close all;t=-3:0.001:3;ft=tripuls(t,4,0.5); subplot(3,1,1);plot(t,ft);title('f(t)');ft1=tripuls((2*t),4,0.5); subplot(3,1,2);plot(t,ft1);title('f(2t)');ft2=tripuls((2-2*t),4,0.5); subplot(3,1,3);plot(t,ft2);title('f(2-2t)');2-2clear all;close all;h=0.001;t=-3:h:3;ft=tripuls(t,4,0.5);subplot(3,1,1);plot(t,ft);title('f(t)');y1=diff(ft)*1/h;subplot(3,1,2);plot(t(1:length(t)-1),y1);title('the differentiation of f(t)');3-1clear all;close all;t=-10:0.01:10;A= 1;a=-0.4;ft=A*exp(a*abs(t)); plot(t,ft);3-2clear all;close all;r=0.02;t=-5:r:5;f1=1/2*exp(-2*t).*stepfun(t,0);f2=1/2*exp(-2*(t-1)).*stepfun(t-1,0); ft1=diff(f1)*1/r;ft2=diff(f2)*1/r;subplot(3,1,1);plot(t,f1);grid on;xlabel('t');ylabel('f(t)');title('f(t)');subplot(3,1,2);plot(t(1:length(t)-1),ft1);title('diff1');subplot(3,1,3);plot(t(1:length(t)-1),ft2);title('diff2');4-1clear all;close all;syms t f;f= fourier(exp((-2)*abs(t))); ezplot(f);4-2clear all;close all;syms t w;f=ifourier(1/(1+(w^2)),t); ezplot(f);a ns1/2*exp(-t)*heaviside(t)+1/2*exp(t)*heaviside(-t) 4-3clear all;close all;r=0.02;t=-5:r:5;N=200;w=2*pi;k=-N:N;w=k*w/N;f1=1/2*exp(-2*t).*stepfun(t,0);F=r*f1*exp(-j*t'*w);F1=abs(F);P1=angle(F);subplot(3,1,1);plot(t,f1);grid on;xlabel('t');ylabel('f(t)');title('f(t)');subplot(3,1,2);plot(w,F1);xlabel('w');grid on;ylabel('F(jw)');subplot(3,1,3);plot(w,P1*180/pi);grid;xlabel('w');ylabel('W');4-4clear all;close all;R=0.02;t=-2:R:2;f=stepfun(t,-1)-stepfun(t,1); f1=f.*exp(-j*5*t);f2=f.*exp(j*5*t);W1=pi*5;N=500;k=-N:N;W=k*W1/N;F1=f1*exp(-j*t'*W)*R;F2=f2*exp(-j*t'*W)*R;F1=real(F1);F2=real(F2); subplot(2,1,1); plot(W,F1); xlabel('w'); ylabel('F1(jw)'); title('频谱F1(jw)'); subplot(2,1,2); plot(W,F2); xlabel('w'); ylabel('F2(jw)'); title('频谱F2(jw)');。

2连续时间信号在MATLAB中的表示2-1.利用MATLAB命令画出下列连续信号的波形图（1）>> t=0:0.01:3;>> ft=2*cos(3*t+pi/4);>> plot(t,ft),grid on;>> axis([0 3 -2.2 2.2]);>> title('2cos(3t+pi/4)')（2）>> t=0:0.01:3;>> ft=2-exp(-t);>> plot(t,ft),grid on;>> title('(2-exp(-t))u(t)')（3）>> t=-1:0.01:1;>> ft=t.*(uCT(t)-uCT(t-1));>> plot(t,ft),grid on>> axis([-1 1 -0.2 1.2]);>> title('t[u(t)-u(t-1)]')（4）>> t=-1:0.01:3;>> ft=(1+cos(pi*t)).*(uCT(t)-uCT(t-2));>> plot(t,ft),grid on>> axis([-1 3 -0.2 2.2]);>> title('[1+cos(pi*t)][u(t)-u(t-2)]')2-2.利用MATLAB命令画出下列复信号的实部、虚部、模和辐角（1）>> t=0:0.01:3;>> ft=2+exp(i*(pi/4)*t)+exp(i*(pi/2)*t);>> subplot(2,2,1);plot(t,real(ft));title('实部');axis([0 3 0 4]);grid on;>> subplot(2,2,2);plot(t,imag(ft));title('虚部');axis([0 3 0 2]);grid on;>> subplot(2,2,3);plot(t,abs(ft));title('模');axis([0 3 0 4]);grid on;>> subplot(2,2,4);plot(t,angle(ft));title('相角');axis([0 3 0 2]);grid on;（2）t=0:0.01:3;>> ft=2*exp(i*(t+pi/4));>> subplot(2,2,1);plot(t,real(ft));title('实部');axis([0 3 0 2]);grid on;');axis([0 3 0 2]);grid on; 虚部>> subplot(2,2,2);plot(t,imag(ft));title('>> subplot(2,2,3);plot(t,abs(ft));title('模');axis([0 3 0 4]);grid on;>> subplot(2,2,4);plot(t,angle(ft));title('相角');axis([0 3 0 4]);grid on;2-3.利用MATLAB命令产生幅度为1、周期为1、占空比为0.5的一个周期矩形脉冲信号>> t=-0.5:0.01:3;>> ft=square(2*pi*t,50);>> plot(t,ft);grid on;axis([-0.5 3 -1.2 1.2]);>> title('幅度为1、周期为1、占空比0.5的周期举行脉冲信号')3连续时间信号在MATLAB中的运算3-1.试用MATLAB命令绘出以下信号的波形图（1）>> syms x t;>> t=-1:0.01:1;>> x=exp(-t).*sin(10*pi*t)+exp(-0.5*t).*sin(9*pi*t);>> plot(t,x)（2）>> syms x t;>> t=-1:0.01:1;>> x=sinc(t).*cos(10*pi*t);>> plot(t,x)3-2.已知连续时间信号f(t)的波形如图3-6所示，试用MATLAB 命令画出下列信号的波形图先画出图3-6：>> t=-2:0.01:2;>>f=(-t-1).*(-uCT(t+2)+uCT(t+1))+uCT(t+1)+uCT(t)-uCT(t-1)-(t-1).*(uCT(t-1)-uCT(t-2))-uCT(t-2);>> plot(t,f)>> axis([-4 4 -1 2])>> title('图3-6')>> t=-2:0.01:2;>> f1=funct2(t-1);>> f2=funct2(2-t);>> f3=funct2(2*t+1);>> f4=funct2(4-t/2);>> f5=(funct2(t)+funct2(-t)).*uCT(t);>> subplot(231);plot(t,f1);grid on;title('f(t-1)');axis([-3 3 -1 2]);>> subplot(232);plot(t,f2);grid on;title('f(2-t)');axis([-3 3 -1 2]);>> subplot(233);plot(t,f3);grid on;title('f(2t-1)');axis([-3 3 -1 2]);>> subplot(234);plot(t,f4);grid on;title('f(4-t/2)');axis([-3 3 -1 2]);>> subplot(235);plot(t,f5);grid on;title('(f(t)+f(-t))u(t)');axis([-3 3 -1 2]);3-3.试用MATLAB命令绘出如图3-7所示信号的偶分量和奇分量>> t=0:0.01:2;>> f=(uCT(t)-uCT(t-2)).*(-t+1);>> plot(t,f);title('图3-7')>> f1=fliplr(f);>> fe=(f+f1)/2;fo=(f-f1)/2;>> subplot(211),plot(t,fe);grid on>> title('fe')>> subplot(212),plot(t,fo);grid on;title('fo')4连续时间信号的卷积计算命令绘出下列信号的卷积积分的时域4-1用MATLAB 波形图>>dt=0.001;t1=-0.5:dt:3.5;>> f1=uCT(t1)-uCT(t1-2);>> t2=t1;>> f2=uCT(t2)+uCT(t2-1)-uCT(t2-2)-uCT(t2-3);>> [t,f]=ctsconv(f1,f2,t1,t2,dt);6周期信号的傅里叶级数及频谱分析6-1已知周期三角信号如图6-5所示，试求出该信号的傅里叶级数，利用MATLAB编程实现其各次谐波的叠加，并验证其收敛性。

实验一基本信号的生成1．实验目的学会使用MATLA产生各种常见的连续时间信号与离散时间信号；通过MATLAB中的绘图工具对产生的信号进行观察，加深对常用信号的理解；熟悉MATLAE的基本操作，以及一些基本函数的使用，为以后的实验奠定基础。

2．实验内容⑴运行以上九个例子程序，掌握一些常用基本信号的特点及其MATLA实现方法；改变有关参数，进一步观察信号波形的变化。

⑵ 在k [ 10:10] 范围内产生并画出以下信号：a) f1[k] [k] ；b) f 2[k] [k+2] ；c) f 3[k] [k-4] ；d) f 4[k] 2 [k+2] [k-4] 。

源程序：k=-10:10; f1k=[zeros(1,10),1,zeros(1,10)];subplot(2,2,1)stem(k,f1k)title('f1[k]') f2k=[zeros(1,8),1,zeros(1,12)];subplot(2,2,2)stem(k,f2k)title('f2[k]') f3k=[zeros(1,14),1,zeros(1,6)];subplot(2,2,3)stem(k,f3k)title('f3[k]')f4k=2*f2k-f3k;subplot(2,2,4)源程序： k=0:31;f1k=si n(pi/4*k).*cos(pi/4*k); subplot(3,1,1) stem(k,f1k) title('f1[k]') f2k=(cos(pi/4*k)).A 2; subplot(3,1,2) stem(k,f2k) title('f2[k]')f3k=si n(pi/4*k).*cos(pi/8*k);subplot(3,1,3)1: 10308060 40402O C02o10 102纠町巧 nin」（］在k ［0:31］范围内产生并画出以下信号a)f ![k] sin 子 cos 扌； b)f 2[k] k .cos 4 ；c)f 3[k]sin ¥ cos #。

信号与系统实验报告实验一、信号基本运算的MATLAB 实现一、实验目的学习如何利用Matlab 实现信号的基本运算，掌握信号的基本运算的原理，加深对书本知识的理解。

二、实验材料PC 机一台三、实验内容1、（1）编写如图Exercise1.1所示波形的MATLAB 函数。

（2）试画出f(t),f(0.5t),f(1-2t)的波形。

解：程序如下： 实验结果： function yt = f2(t)yt=tripuls(t,4,0.5); t=-3:0.01:5; subplot(311) plot(t,tx(t)) title('f£¨t£©') subplot(312) plot(t,tx(0.5*t)) title('f(0.5t)') subplot(313) plot(t,tx(-2*t)) title('f(-2t)') 2、画出如图exercise1.2所示序列f[2k]、f[-k]和f[k+2],f[k-2]的波形。

并求f[k]的和。

解：程序如下：function f=ls(k)f=3.*(k==-2)+1.*(k==-1)+(-2).*(k==0)+(-1).*(k==1)+2.*(k==2)+(-3).*(k==3);Exercise 1.1－3f[k] kExercise1.2k=-5:0.01:10;subplot(321)stem(k,ls(k)) 实验结果：title('f[k]')subplot(322)stem(k,ls(2*k))title('f[2k]')subplot(323)stem(k,ls(-1*k))title('f[-k]')subplot(324)stem(k,ls(k+2))title('f[k+2]')subplot(325)stem(k,ls(k-2))title('f[k-2]')subplot(326)plot(k,sum(ls(-2:3)))title('Sum f[k]')3、解：程序如下：function y=tx(t)y=0.*(t>=2|t<-1)+(2-t).*(t>=1&t<2)+1.*(t>=-1&t<1); t=-5:0.01:5; 实验结果：ft1=tripuls(t-3,2,0.5);subplot(311)plot(t,ft1)title('f(t)')ft1=tripuls(-t-3,2,0.5);subplot(312)plot(t,ft1)title('f(-t)')ft1=tripuls(-2*t-2,2,0.5);subplot(313)plot(t,ft1)title('f(1-2t)')。
