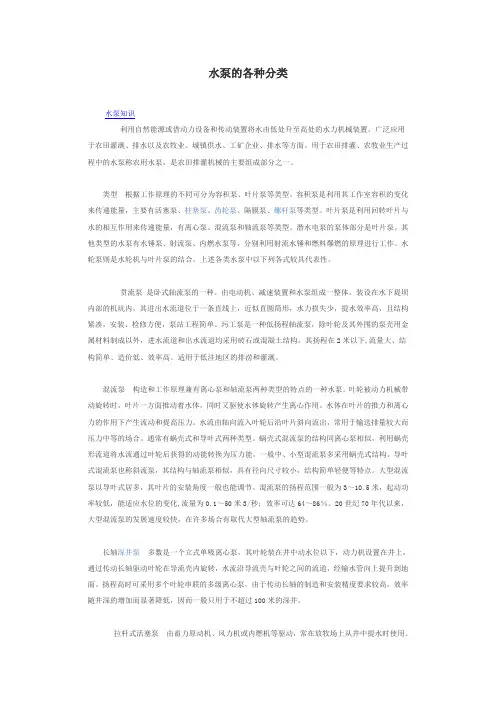

水泵的各种分类
水泵知识
利用自然能源或借动力设备和传动装置将水由低处升至高处的水力机械装置。广泛应用于农田灌溉、排水以及农牧业、城镇供水、工矿企业、排水等方面。用于农田排灌、农牧业生产过程中的水泵称农用水泵，是农田排灌机械的主要组成部分之一。
类型 根据工作原理的不同可分为容积泵、叶片泵等类型。容积泵是利用其工作室容积的变化来传递能量，主要有活塞泵、柱塞泵、齿轮泵、隔膜泵、螺杆泵等类型。叶片泵是利用回转叶片与水的相互作用来传递能量，有离心泵、混流泵和轴流泵等类型。潜水电泵的泵体部分是叶片泵。其他类型的水泵有水锤泵、射流泵、内燃水泵等，分别利用射流水锤和燃料爆燃的原理进行工作。水轮泵则是水轮机与叶片泵的结合。上述各类水泵中以下列各式较具代表性。
贯流泵 是卧式轴流泵的一种。由电动机、减速装置和水泵组成一整体，装设在水下堤坝内部的机坑内，其进出水流道位于一条直线上，近似直圆筒形，水力损失少，提水效率高，且结构紧凑，安装、检修方便，泵站工程简单。圬工泵是一种低扬程轴流泵，除叶轮及其外围的泵壳用金属材料制成以外，进水流道和出水流道均采用砖石或混凝土结构，其扬程在2米以下,流量大、结构简单、造价低、效率高。适用于低洼地区的排涝和灌溉。
混流泵 构造和工作原理兼有离心泵和轴流泵两种类型的特点的一种水泵。叶轮被动力机械带动旋转时，叶片一方面推动着水体，同时又驱使水体旋转产生离心作用。水体在叶片的推力和离心力的作用下产生流动和提高压力。水流由轴向流入叶轮后沿叶片斜向流出，常用于输送排量较大而压力中等的场合。通常有蜗壳式和导叶式两种类型。蜗壳式混流泵的结构同离心泵相似，利用蜗壳形流道将水流通过叶轮后获得的动能转换为压力能，一般中、小型混流泵多采用蜗壳式结构。导叶式混流泵也称斜流泵，其结构与轴流泵相似，具有径向尺寸较小，结构简单轻便等特点。大型混流泵以导叶式居多，其叶片的安装角度一般也能调节。混流泵的扬程范围一般为3～10.5米，起动功率较低，能适应水位的变化,流量为0.1～50米3/秒；效率可达64～86％。20世纪70年代以来，大型混流泵的发展速度较快，在许多场合有取代大型轴流泵的趋势。
消防水泵的选型和安装规范 随着城市的不断发展，高层建筑越来越多，消防安全问题也越
来越受到关注。消防水泵作为消防系统中的重要组成部分，其选
型和安装必须符合一定的规范和要求，才能确保消防系统的可靠
性和稳定性。本文将围绕消防水泵的选型和安装规范展开讨论。
一、消防水泵的选型
1.1 消防水泵种类
目前市场上常见的消防水泵主要有离心泵、轴流泵和混流泵。
离心泵具有流量大、压力高、性能稳定等特点，适用于建筑物中
小型消防系统；轴流泵具有出水流量大、压力低等特点，适用于
大型消防系统；混流泵则是一种中型消防泵，具有流量和压力均
衡的特点，适用于中型建筑物的消防系统。
1.2 消防水泵的选型要点
选型消防水泵需要考虑多个因素，主要包括建筑物结构、消防
系统的设计要求、当地供水情况等。具体来说，包括以下几点： （1）建筑物高度和所在地区的建筑规范：建筑物高度和所在
地区的规范对消防水泵的选型有很大的影响。一般来说，建筑物
高度越高，所需要的消防水泵流量和压力就越大。
（2）消防系统的设计要求：消防系统的设计要求包括对消防
水泵的流量和压力要求。一般情况下，消防水泵的流量和压力应
该略大于设计要求，以确保消防系统的正常运行。
（3）水源供应情况：水源供应情况包括当地水压、供水管径
等因素，这些因素对消防水泵的选型非常重要。
（4）消防水泵的性能参数：消防水泵的性能参数包括额定流
量、额定扬程和额定功率等参数，这些参数对于消防水泵的选型
非常重要。
二、消防水泵的安装规范
2.1 消防水泵的安装位置
消防水泵的安装位置必须符合相关规范，一般要求水泵房布置
在建筑内，水泵室内设置专用电源和自动消防联动控制系统，并
且可以迅速疏散人员和进行消防救援。
2.2 消防水泵的安装要求
消防水泵的安装首先要满足相关法律法规和标准的要求。其
次，要根据消防系统的设计要求，安装合适的配件和管道，使水
泵与主管道连接牢固，避免漏水和运行时的震动。同时，消防水
摘要：本文介绍了矿井采掘排水系统常用水泵的类型、结构特点及水泵的型号含义，并举例介绍了采掘排水系统设备及管路的选型计算。关键词：矿井采掘排水系统水泵类型选型设计1概述矿井采掘排水系统由采掘深度、涌水量的大小等因素来确定。常见的排水系统有集中排水系统和分段排水系统两种。排水高度较低时，可以直接将水集中排至大巷水沟；排水高度较高时，若水泵的扬程不足以直接把水排至大巷水沟，可以采取分段排水方式。2矿井采掘排水设备分类2.1按叶轮数目分类可分为多级离心泵和单级离心泵。多级泵扬程高，单级泵分为单吸叶轮和双吸叶轮，这种泵流量大，扬程低。2.2按水泵外壳构造分类可分为分段式离心泵和整体式离心泵。2.3按水泵传动轴的安装方式分类可分为卧式和立式水泵。立式水泵有吊泵、潜水泵等。2.4按工作原理分类叶轮式泵：它是依靠工作叶轮的旋转运动而输送液体的。这类泵有离心泵、轴流泵和混流泵。容积式泵：它是依靠工作室容积的改变而输送液体的，往复泵、回转泵属于此类。这类泵有柱塞泵、隔膜泵等。流体作业泵：它是依靠一种流体运动的能量来输送液体的，此类泵有喷射泵。3矿井采掘排水系统常用水泵类型及型号含义3.1多级离心泵多级离心泵由定子和转子部分组成。水泵的定子部分主要由前段、中段、后段、导水圈、尾盖及轴承架等零部件用螺栓联结而成。水泵的转子部分主要由装在轴上的叶轮和平衡盘组成。整个转子部分支撑在轴两端的圆柱滚子轴承上。泵的前、中、后段间用螺栓固定在一起，各级叶轮及导水圈之间靠叶轮前后的大扣环和小扣环密封。泵轴穿过前后段部分的密封靠填料、填料压盖组成的填料函来完成。水泵的轴向推力采用平衡盘平衡。该类型水泵常用型号有MD85-45×2、MD280-60×4等，M表示耐磨，D表示多级分段式离心泵，第一个数字表示流量，第二个数字表示单级扬程，第三个数字表示级数。3.2矿用隔爆型排污、排沙潜水泵矿井常用的隔爆型排污、排沙潜水泵有BQW、BQS系列，该系列潜水泵能排放高浓度的煤泥、岩粉、灰渣、砂浆等重介质。潜水泵结构型式为整机潜水、机电一体，具有防水、防爆、安装迅速、操作简便等特点。该类水泵常用的型号有：BQW(S)30-30-5.5BQW(S)75-20-7.5BQW(S)40-50-15BQW(S)50-50-18.5BQW(S)150-20-22BQW(S)80-80-37BQW(S)100-50-45BQW(S)150-60-55BQW(S)150-80-75BQW(S)300-50-90BQW(S)80-240-185（四级泵）B表示隔爆型电泵，Q表示潜水，W表示排污，S表示排沙。第一个数字表示流量，第二个数字表示扬程，第三个数字表示功率。3.3BQF系列风泵BQF系列风动潜水泵有BQF-Ⅰ风动潜水泵、BQF-Ⅱ风动潜水泵、BQF-Ⅳ三种型号。该系列泵动力部分采用了叶片式气动马达，具有自动离心调速器结构，能确保在额定转速范围内运行。BQF系列风泵常用型号有，BQF18/15，BQF17/70，BQF25/50，B表示泵，Q表示潜水，F表示风，第一个数字表示流量，第二个数字表示扬程。3.4气动隔膜泵气动隔膜泵是一种新型输送机械，是目前国内最新颖的一种泵类。采用压缩空气为动力源，对于各种腐蚀性液体，带颗粒的液体，高粘度、易挥发、易燃、剧毒的液体，均能予以抽光吸尽。气动隔膜泵是一种由膜片往复变形造成容积变化的容积泵。气动隔膜泵常用型号有BQG-150/0.2，B表示泵，Q表示气动，G表示隔膜，150表示额定流量为150L/min，0.2表示额定工况下的排料压力为0.2MPa。4矿井采掘排水系统设备选型设计4.1概述根据《煤矿安全规程》规定，矿井排水设备必须有工作、备用和检修水泵。其中，工作水泵的排水能力，应能在20h内排出矿井24h的正常涌水量。备用水泵的能力应不小于工作水泵能力的70%。工作和备用水泵的总能力，应能在20h内排出矿井24h的最大涌水量。检修水泵的能力应不小于工作水泵能力的25%。4.2工作水泵必须的排水能力根据《煤矿安全规程》规定，工作水泵的排水能力，应能在20h内排完24h的正常涌水量，即QB(20h)≥Qr(24h)工作水泵与备用水泵的总能力，应能在20h内排完24h的最大涌水量，即，QBm(20h)≥Qrm(24h)式中：Qr———正常涌水量（m3/h)Qrm———最大涌水量（m3/h)QB———工作水泵必须的排水能力（m3/h)QBm———工作与备用水泵必须的排水总能力（m3/h)4.3水泵必须的扬程水泵必须产生的扬程HB(m)HB=(Hp+Hx）/ηg式中：Hp———排水高度（m)Hx———吸水高度（m），一般Hx=5-5.5mηg———管道效率，与排水管敷设倾角α角有关。4.4确定水泵台数根据工作水泵必须的排水能力和必须的扬程进行选泵，使之既能满足正常排水的需要，又能满足最大排水的需要，最好是一台水泵就能达到所要求的排水能力。4.5采掘排水系统设计实例某综采工作面正常涌水量为55m3/h，最大涌水量为150m3/h，排水高度为50m，巷道倾角为18°。如何选择水泵及管路？4.5.1水泵选型①水泵必须的排水能力计算在正常涌水量期，工作水泵必须的排水能力为：QB=1.2Qr=1.2×55=66m3/h在最大涌水量期，工作水泵和备用水泵必须的排水能力为：QBm=1.2Qr=1.2×150=180m3/h②水泵所需扬程为:HB=(Hp+Hx）/ηg=(50+5.5)/0.74=75m③初选水泵结合煤矿采区水泵使用情况，从泵产品目录中选取BQS80-80-37隔爆型排沙泵，其额定流量80m3/h，额定扬程80m，电机功率37kW。④确定水泵的台数正常涌水时工作水泵的台数：n1=QB/QH=66/80=0.8取n1=1QH———水泵的额定流量，m3/h备用水泵的台数：n2≥0.7n1=0.7×1=0.7取n2=1最大涌水量时，工作水泵的台数：n3=QBm/QH=180/80=2.25取n3=3由于n1+n2=2＜n3，所以，要增加1台备用水泵，才能满足实际排水需要。水泵总台数为：n=1+2=34.5.2管路的选择①根据该综采工作面水泵选型情况，结合煤矿常用的管路型号，初步选型：选择一趟Φ108，一趟Φ159管路。②管径的计算如果管径取大些，阻力损失小，长期使用所消耗的电能小；反之，如果管径取得小，管内流速快，阻力损失大，长期运行电耗大。因此，在选型计算时，应考虑电费、材料费、安装、拆除等因素。矿井采掘排水系统常用水泵类型及选型设计郑清梁勇杨文辉（安徽恒源煤电股份有限公司恒源煤矿）矿山天地243矿山天地
水泵的种类及应用
水泵是一种用来输送水流的机械设备。根据其用途和工作原理的不同，水泵的种类也各不相同。下面我将介绍几种常见的水泵类型及其应用。
1.离心泵
离心泵是现代工业领域中最常用的一种水泵。它通过转子旋转产生离心力，使液体从中心向外被抛出，形成真空，从而实现液体的输送。离心泵主要用于输送清水、污水、化学液体等，广泛应用于建筑、冶金、石油、化工、电力等行业。
2.轴流泵
轴流泵是一种通过液体叶轮与固定射流管之间的作用力使液体产生动能，并沿轴线方向产生流动的水泵。轴流泵主要用于大量水流的输送，例如排水、灌溉、排污等。它在农业、城市建设、港口工程等领域有着广泛的应用。
3.潜水泵
潜水泵是一种能够直接沉浸在液体中工作的水泵。它通常由泵体、电动机和密封装置组成。潜水泵主要用于工矿企业、城市建设、农田灌溉、河道清淤、船舶排水、水族箱和家庭用水等领域。由于潜水泵可以直接放置在液体中工作，因此具有节能、易于安装和使用、运行稳定等优点。
4.齿轮泵
齿轮泵是一种通过两个或多个齿轮之间的啮合运动将液体从吸入口处推到排出口处的水泵。齿轮泵主要用于输送高粘度液体、油类和胶体等物质。齿轮泵广泛应用于润滑、液压、化工、食品加工、造纸等行业。
5.真空泵
真空泵是一种通过排出泵体内部气体，从而减少压力，在泵体内部产生真空的设备。真空泵主要应用于工业制造、科研实验、电子设备生产等领域。例如真空干燥、真空蒸馏、真空包装等。
6.游泳池泵
游泳池泵是一种专门用于游泳池水循环的水泵。它通过循环过滤水体，保持游泳池的清洁和水质的交换。游泳池泵广泛应用于室内外游泳池、水上乐园等水域环境。
综上所述，水泵的种类繁多，应用广泛。无论是建筑、农业、化工还是制药等行业，都离不开水泵的支持和应用。不同种类的水泵在不同的场景中发挥着重要的作用，为我们的生活和生产提供了便利和保障。
