2.5米直径钻孔桩施工技术

.钻孔灌注桩施工技术及质量控制措施.本文着重介绍了钻孔灌注桩在各类土木工程中广泛应用，具有抗震性好、承载力大、施工噪音小、可以解决特殊地基沉载力等诸多优点。

目前在国内地基基础工程领域中钻孔灌注桩基础已占领了重要地位，但灌注桩地下施工不可估计因素多，施工工艺比较繁琐，工程质量较难控制；桩基施工既有机械操作，又有钢筋加工、混凝土拌制和灌注等多种工作，工序种类繁多，影响因素多，水下混凝土施工要求严格，稍有不慎，就可能浮现孔底沉泥、缩颈、夹渣、断桩等质量事故，因此，施工中从测量放样开始，每道工序、每一个环节都必须严格监管。

要确保钻孔灌注桩施工质量，首先要有一套完善的施工技术和措施来保证，编制详细且符合施工现场实际，具有针对性的施工组织设计；其次是有一支丰富经验和过硬技术的施工管理团队，加强过程质量验收和控制，采取有效措施，严把施工质量。

由于钻孔灌注桩施工的隐蔽性和不可预见性，施工工艺复杂，质量较难控制，文章以中国杭州人寿大厦桩基工程为实例，结合钻孔灌注桩采用的正、反循环施工工艺和技术措施特点，详细分析和论述了施工工艺技术及质量控制要点。

1、钻孔灌注桩2、施工工艺3、技术措施4、质量控制一、前言 (1)二、正、反循环回转钻进施工工艺 (4)(一)正循环回转钻进施工工艺技术措施 (2)(二)反循环回转钻进施工工艺 (5)三、水下砼灌注施工工艺措施 (9)(一)钢筋笼制作 (9)(二)水下砼灌注 (9)四、钻孔灌注桩施工质量控制措施 (12)(一)桩位定位 (12)(二)成孔 (12)(三)钢筋笼 (13)(四)混凝土灌注 (13)五、钻孔灌注桩质量通病、主要原因分析和预防及处理办法 (14)(一) 桩基偏位 (14)(二) 缩径 (14)(三)坍孔 (14)(四)钢筋笼上浮 (15)(五)孔斜 (15)(六)断桩 (15)(七) 孔底沉渣过厚 (16)(八)桩身混凝土离析 (17)(九) 堵管、埋管 (17)六、结论 (18)致谢 (19)参考文献 (20)现在钻孔灌注桩在工程被普便使用，特殊是在高层建造的基础施工中，因其在同等地质条件下，可通过加大桩端的接触面，大幅提高桩的承载力，相应地可大幅减少工作量，降低工程成本而被逐步推广应用。

钻孔桩施工方案1.编制依据依照十号线项管处下发的施工资料图及项管处、第六总监办、城建设计研究院和①共同设计交底记录，及地下铁道施工及验收规范。

2.工程概述及工程特点2.1工程概述熊猫环岛站位于北辰路和北土城路的交叉路口（熊猫环岛）地下，为奥运支线（规划远期地铁8号线的一部分）和10号线的换乘车站，呈“丁”字换乘形式。

车站共设7个风道和6个出入口，除4号、5号出入口位于道路下方的部分采纳暗挖法施工外，其余均采纳明挖法施工。

车站主体基坑分为二期：一期基坑范畴要紧包括奥运支线站及换乘节点；二期基坑范畴要紧包括换乘节点东西两侧的10号线部分。

基坑围护结构为钻孔灌注桩+桩间网喷砼支护。

钻孔灌注桩奥运支线车站主体基坑围护桩直径φ1000mm，差不多间距1400mm,合计数量为267根；十号车站主体基坑为二期工程，围护桩直径φ800mm，差不多间距1400mm,合计数量为246根。

采纳“跳三挖一”施工步骤，旋挖钻机成孔工艺。

2.2工程地质及水文特点2.2.1工程地质概述工程所处地层分布分述如下依照岩土工程勘查报告，本段线路位于永定河冲积扇的北部边缘，地势起伏不大，沿线要紧为绿地、平房等，地势西高东低，地面标高为45.57～47.7。

地层层序自上而下依次为：(1)人工填土层粉土填土①层：褐色～黄褐色，稍密～中密，稍湿～湿，含砖渣、灰渣，水泥块、树根等，局部为粉质粘土填土；该层总厚度为0.3～6.4m，层底标高为39.50～50.95m。

(2)第四纪全新世冲洪积层粉土③层：褐黄色，中密～密实，稍湿～湿，Es为6.5～18.4MPa，属高压缩性～低压缩性土，含云母、氧化铁、姜石，局部夹粉质粘土、粉砂透镜体；粉质粘土③1层：褐黄色，硬塑为主局部软塑，Es为4.0～12.9MPa，属中高压缩性～中压缩性土，含云母、氧化铁、姜石、螺壳碎片，局部夹粉土透镜体；该层最大厚度为10.2m，层底标高为36.66～43.85m。

粉质粘土④层：褐黄色～浅灰色，硬塑为主局部软塑，Es为5.4～11.8MPa，属中压缩性～中低压缩性土，含云母、氧化铁、有机质、姜石、螺壳；粘土④1层：褐黄色，密实，专门湿，Es为8.1～19.0MPa，属中压缩性～低压缩性土，含云母、氧化铁、姜石，螺壳；粘土④2层：褐黄色，密实，专门湿，Es为5.0～13.3MPa，属中高压缩性～低压缩性土，含云母、氧化铁、有机质、姜石，局部夹粉质粘土薄层或透镜体；本层最大厚度为9.9m，层底标高为28.80～41.97m。

钻孔灌注桩示例说明一、综述以下是本人对一般钻孔灌注桩的施工经验总结，内容包括图片、表格、动画以及文字性阐述！望广大施工朋友互相学习总结！示例采用2007年的一座简支梁桥，桥梁共有7跨，其中2座桥台，6座桥墩，桥台结构采用重力式扩大基础，桥墩采用柱式结构,基础为钻孔灌注桩！每个桥墩有9根钻孔灌注桩，总计54根，孔径1.2米！设计桩尖标高—33米,桩顶标高2.5米,设计桩长35。

5米。

下图为示意图！二、工序说明1、钻孔机的安装与定位安装钻孔机的基础如果不稳定，施工中易产生钻孔机倾斜、桩倾斜和桩偏心等不良影响,因此要求安装地基稳固。

对地层较软和有坡度的地基，可用推土机推平,在垫上钢板或枕木加固。

为防止桩位不准，施工中很重要的是定好中心位置和正确的安装钻孔机，对有钻塔的钻孔机,先利用钻机的动力与附近的地笼配合，将钻杆移动大致定位，再用千斤顶将机架顶起,准确定位，使起重滑轮、钻头或固定钻杆的卡孔与护筒中心在一垂线上，以保证钻机的垂直度。

钻机位置的偏差不大于2cm。

对准桩位后,用枕木垫平钻机横梁,并在塔顶对称于钻机轴线上拉上缆风绳。

2、埋设护筒钻孔成败的关键是防止孔壁坍塌。

当钻孔较深时，在地下水位以下的孔壁土在静水压力下会向孔内坍塌、甚至发生流砂现象.钻孔内若能保持壁地下水位高的水头，增加孔内静水压力，能为孔壁、防止坍孔。

护筒除起到这个作用外，同时好有隔离地表水、保护孔口地面、固定桩孔位置和钻头导向作用等。

制作护筒的材料有木、钢、钢筋混凝土三种。

护筒要求坚固耐用,不漏水，其内径应比钻孔直径大(旋转钻约大20cm，潜水钻、冲击或冲抓锥约大40cm），每节长度约2~3m。

一般常用钢护筒。

3、泥浆制备钻孔泥浆由水、粘土（膨润土)和添加剂组成.具有浮悬钻渣、冷却钻头、润滑钻具,增大静水压力,并在孔壁形成泥皮,隔断孔内外渗流，防止坍孔的作用。

调制的钻孔泥浆及经过循环净化的泥浆，应根据钻孔方法和地层情况来确定泥浆稠度，泥浆稠度应视地层变化或操作要求机动掌握，泥浆太稀,排渣能力小、护壁效果差；泥浆太稠会削弱钻头冲击功能,降低钻进速度。

钻孔灌注桩施工方法一、工程概况：香港西铁CC212标段的钻孔灌注桩共计1344根，直径分别为0.205m、0.5m、0.6m、0.8m、1.0m、1.2m、1.5m、1.8m、2.0m、2.5m等10种，其中99根排桩(Ranking Piles)的直径为205mm；桩基嵌入岩石深度分别预计为2m，桩底为扩大钟体。

详细清单如下：二、主要机械配备：1.机械配备说明：机械配备时要充分考虑到施工场地及施工进度里程碑的要求，以及机械本身的施工能力。

考虑到本工程中直径为Φ1000、Φ1200、Φ1500的桩较多，这三种桩共计805根，深度多在40m以内；且在施工初期，TMN Station桩基(均为Φ1000和Φ1500两种类型)的施工为施工之重点，非常适合采用MT150这种钻机。

其他类型的桩则采用KPG-3000A钻机施工。

配备1台150T的履带吊主要负责KPG-3000A钻机的移动、就位及钢护筒拔出等，配备3台50T的履带吊主要负责钢筋笼的吊装及辅助钻机施工等。

配备1台冲抓钻机负责配合钻机钻孔施工，泥浆分离设备及泥浆泵负责钻机施工过程中泥浆的制作、供给等，变压器则将高压电源变为动力电源，专门配备1台400KVA发电机组作为备用电源。

现场建立一个由6台20m3／min空压机组成的空压机站供应各台钻机的压缩空气，使之实现反循环气举出碴。

每台钻机再配一台泥浆泵，给钻孔内补充泥浆。

配备150t和50t履带吊机各1台，以配合钻孔工作过程中的起重工作。

2.主要机械配备一览表：三、施工进度计划：四、场地布置说明：为保证钻孔桩施工的顺利进行，确保大型机械在施工场地内行走自如，配合施工生产和环保工作的需要，场地内需修建临时通道、泥浆池，布设泥浆和空气管路，架设临时动力线等设施，以满足业主对工程的要求。

钻机MT150为履带式，可自行；钻机KPG-3000A为轨道滑移式，本工地用150T 履带吊转移钻机。

为保证履带吊的行走，需修建6M宽、下铺0.5m厚片石、上铺0.2m 厚碎石与石屑的临时通道通往各桩孔；同时，为保证钻机自行行走，还需铺设临时道路及轨道通往各处。

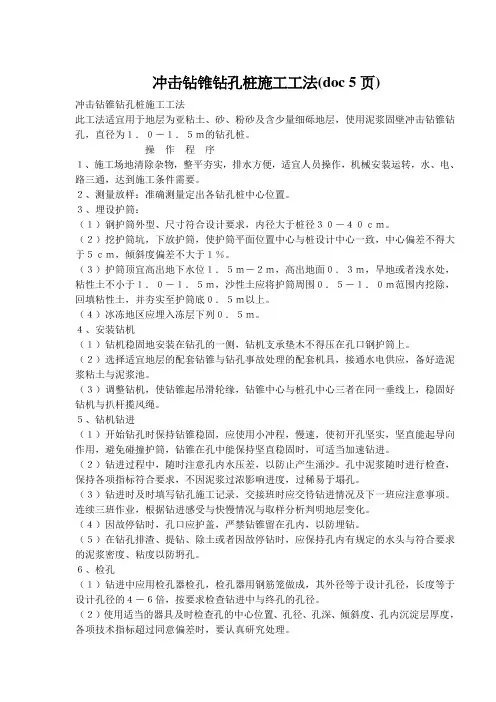

冲击钻锥钻孔桩施工工法(doc 5页)冲击钻锥钻孔桩施工工法此工法适宜用于地层为亚粘土、砂、粉砂及含少量细砾地层，使用泥浆固壁冲击钻锥钻孔，直径为１．０－１．５ｍ的钻孔桩。

操作程序１、施工场地清除杂物，整平夯实，排水方便，适宜人员操作，机械安装运转，水、电、路三通，达到施工条件需要。

２、测量放样：准确测量定出各钻孔桩中心位置。

３、埋设护筒：（１）钢护筒外型、尺寸符合设计要求，内径大于桩径３０－４０ｃｍ。

（２）挖护筒坑，下放护筒，使护筒平面位置中心与桩设计中心一致，中心偏差不得大于５ｃｍ，倾斜度偏差不大于１％。

（３）护筒顶宜高出地下水位１．５ｍ－２ｍ，高出地面０．３ｍ，旱地或者浅水处，粘性土不小于１．０－１．５ｍ，沙性土应将护筒周围０．５－１．０ｍ范围内挖除，回填粘性土，并夯实至护筒底０．５ｍ以上。

（４）冰冻地区应埋入冻层下列０．５ｍ。

４、安装钻机（１）钻机稳固地安装在钻孔的一侧，钻机支承垫木不得压在孔口钢护筒上。

（２）选择适宜地层的配套钻锥与钻孔事故处理的配套机具，接通水电供应，备好造泥浆粘土与泥浆池。

（３）调整钻机，使钻锥起吊滑轮缘，钻锥中心与桩孔中心三者在同一垂线上，稳固好钻机与扒杆揽风绳。

５、钻机钻进（１）开始钻孔时保持钻锥稳固，应使用小冲程，慢速，使初开孔坚实，坚直能起导向作用，避免碰撞护筒，钻锥在孔中能保持坚直稳固时，可适当加速钻进。

（２）钻进过程中，随时注意孔内水压差，以防止产生涌沙。

孔中泥浆随时进行检查，保持各项指标符合要求，不因泥浆过浓影响进度，过稀易于塌孔。

（３）钻进时及时填写钻孔施工记录，交接班时应交待钻进情况及下一班应注意事项。

连续三班作业，根据钻进感受与快慢情况与取样分析判明地层变化。

（４）因故停钻时，孔口应护盖，严禁钻锥留在孔内，以防埋钻。

（５）在钻孔排渣、提钻、除土或者因故停钻时，应保持孔内有规定的水头与符合要求的泥浆密度、粘度以防坍孔。

６、检孔（１）钻进中应用检孔器检孔，检孔器用钢筋笼做成，其外径等于设计孔径，长度等于设计孔径的４－６倍，按要求检查钻进中与终孔的孔径。
