轻型井点降水

轻型井点降水

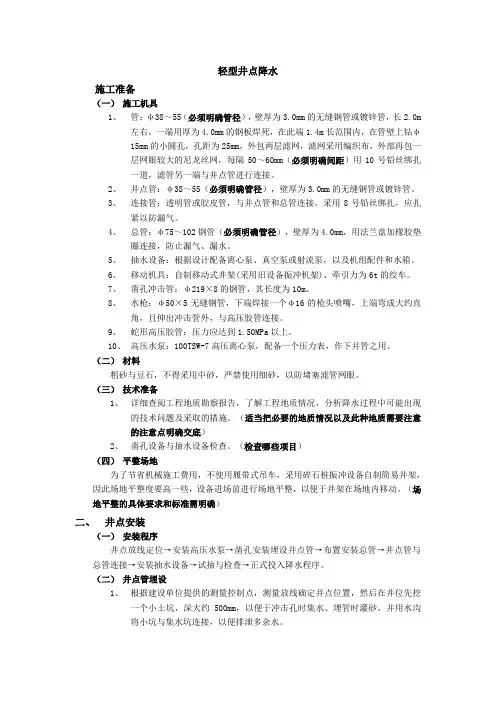

施工准备

（一） 施工机具

1、 管：φ38～55（必须明确管径），壁厚为3.0mm的无缝钢管或镀锌管，长2.0m左右，一端用厚为4.0mm的钢板焊死，在此端1.4m长范围内，在管壁上钻φ15mm的小圆孔，孔距为25mm，外包两层滤网，滤网采用编织布，外部再包一层网眼较大的尼龙丝网，每隔50～60mm（必须明确间距）用10号铅丝绑扎一道，滤管另一端与井点管进行连接。

2、 井点管：φ38～55（必须明确管径），壁厚为3.0mm的无缝钢管或镀锌管。

3、 连接管：透明管或胶皮管，与井点管和总管连接，采用8号铅丝绑扎，应扎紧以防漏气。

4、 总管：φ75～102钢管（必须明确管径），壁厚为4.0mm，用法兰盘加橡胶垫圈连接，防止漏气、漏水。

5、 抽水设备：根据设计配备离心泵、真空泵或射流泵，以及机组配件和水箱。

6、 移动机具：自制移动式井架(采用旧设备振冲机架)、牵引力为6t的绞车。

7、 凿孔冲击管：φ219×8的钢管，其长度为10m。

8、 水枪：φ50×5无缝钢管，下端焊接一个φ16的枪头喷嘴，上端弯成大约直角，且伸出冲击管外，与高压胶管连接。

9、 蛇形高压胶管：压力应达到1.50MPa以上。

10、 高压水泵：100TSW-7高压离心泵，配备一个压力表，作下井管之用。

（二） 材料

粗砂与豆石，不得采用中砂，严禁使用细砂，以防堵塞滤管网眼。

（三） 技术准备

1、 详细查阅工程地质勘察报告，了解工程地质情况，分析降水过程中可能出现的技术问题及采取的措施。（适当把必要的地质情况以及此种地质需要注意的注意点明确交底）

2、 凿孔设备与抽水设备检查。（检查哪些项目）

（四） 平整场地

为了节省机械施工费用，不使用履带式吊车，采用碎石桩振冲设备自制简易井架，因此场地平整度要高一些，设备进场前进行场地平整，以便于井架在场地内移动。（场地平整的具体要求和标准需明确）

二、 井点安装

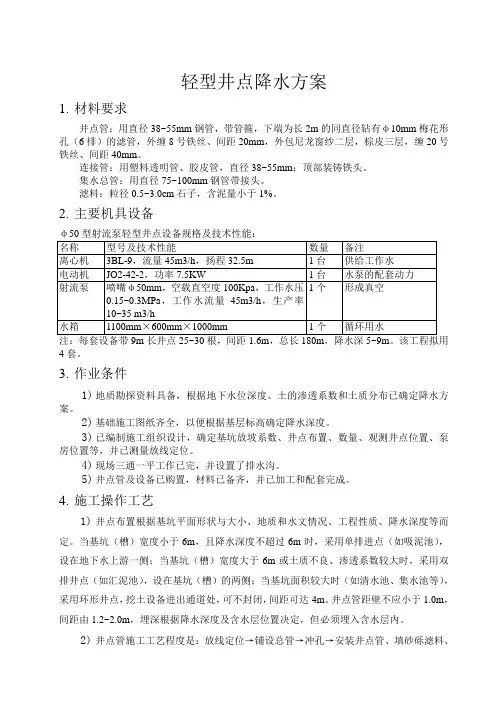

轻型井点降水方案

1. 材料要求

井点管：用直径38~55mm钢管，带管箍，下端为长2m的同直径钻有φ10mm梅花形孔（6排）的滤管，外缠8号铁丝、间距20mm，外包尼龙窗纱二层，棕皮三层，缠20号铁丝、间距40mm。

连接管：用塑料透明管、胶皮管，直径38~55mm；顶部装铸铁头。

集水总管：用直径75~100mm钢管带接头。

滤料：粒径0.5~3.0cm石子，含泥量小于1%。

2. 主要机具设备

φ50型射流泵轻型井点设备规格及技术性能：

名称 型号及技术性能 数量 备注

离心机 3BL-9，流量45m3/h，扬程32.5m 1台 供给工作水

电动机 JO2-42-2，功率7.5KW 1台 水泵的配套动力

射流泵 喷嘴φ50mm，空载直空度100Kpa，工作水压0.15~0.3MPa，工作水流量45m3/h，生产率10~35 m3/h 1个 形成真空

水箱 1100mm×600mm×1000mm 1个 循环用水

注：每套设备带9m长井点25~30根，间距1.6m，总长180m，降水深5~9m。该工程拟用4套。

3. 作业条件

1) 地质勘探资料具备，根据地下水位深度、土的渗透系数和土质分布已确定降水方案。

2) 基础施工图纸齐全，以便根据基层标高确定降水深度。

3) 已编制施工组织设计，确定基坑放坡系数、井点布置、数量、观测井点位置、泵房位置等，并已测量放线定位。

4) 现场三通一平工作已完，并设置了排水沟。

5) 井点管及设备已购置，材料已备齐，并已加工和配套完成。

4. 施工操作工艺

1) 井点布置根据基坑平面形状与大小、地质和水文情况、工程性质、降水深度等而定。当基坑（槽）宽度小于6m，且降水深度不超过6m时，采用单排进点（如吸泥池），设在地下水上游一侧；当基坑（槽）宽度大于6m或土质不良、渗透系数较大时，采用双排井点（如汇泥池），设在基坑（槽）的两侧；当基坑面积较大时（如清水池、集水池等），采用环形井点，挖土设备进出通道处，可不封闭，间距可达4m。井点管距壁不应小于1.0m，间距由1.2~2.0m，埋深根据降水深度及含水层位置决定，但必须埋入含水层内。

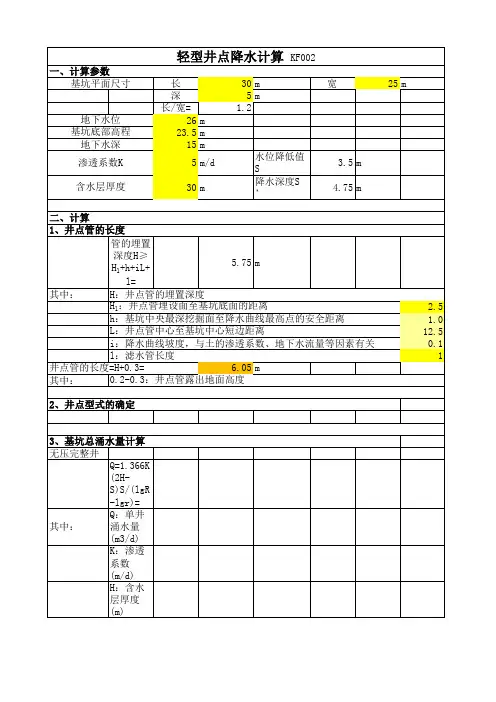

长30m宽25m深5m长/宽=1.226m23.5m15m5m/d水位降低值S3.5m30m降水深度S’4.75m管的埋置深度H≥H1+h+iL+l=5.75m其中：2.51.012.50.116.05m其中：无压完整井Q=1.366K(2H-S)S/(lgR-lgr)=其中：Q：单井涌水量(m3/d)K：渗透系数(m/d)H：含水层厚度(m)R：抽水影响半径(m)R=1.95S(HK)1/2=S：水位降低值(m)r：井点的半径(m)群井井点(环形井点系统)涌水量Q=1.366K(2H-S)S/(lgR-lgx0)=其中：x0：基坑的假想半径x0=(A/π)1/2=无压非完整井Q=1.366K(2H0-S)S/(lgR-lgx0)=836.54m3/天其中：K：渗透系数(m/d)H0：抽水影响深度(m)H0=1.85（S'+l）=10.64m轻型井点降水计算 KF002一、计算参数基坑平面尺寸地下水深渗透系数K2、井点型式的确定地下水位基坑底部高程l：滤水管长度1、井点管的长度井点管的长度=H+0.3=0.2-0.3：井点管露出地面高度H1：井点管埋设面至基坑底面的距离h：基坑中央最深挖掘面至降水曲线最高点的安全距离L：井点管中心至基坑中心短边距离3、基坑总涌水量计算H：井点管的埋置深度含水层厚度i：降水曲线坡度，与土的渗透系数、地下水流量等因素有关二、计算X0：环状轻型井点假象半径X0=（F/π）0.515.45mR：抽水影响半径(m)R=1.95S(H0K)^0.5=49.77m单根井管出水量计算公式：q=68πdlK1/3=18.2557032m3/天其中：d：滤管直径50mml：滤管长度井点管根数N计算：N=1.1Q/q=51.0根井点间距D：D=2*（长+宽）/N=2.16m水泵个数n：2个水泵所需流量Q1=1.1Q/n=460.09m3/天=19.17吸水扬程：Hs=S’+1=5.75m4、井点数量和井距确定5、水泵所需流量及吸水扬程mmmm

承包单位：

监理单位：

轻型井点降水记录表 H—1—3

工长： 施工负责人： 监理工程师： 年 月 日

注：观测孔水位读数一栏，如井孔多时可根据实际数量增列其序号。

工程名称 工程里程 降水泵房编号

机组类别及编号 正式运转机组数 井点数量 开 根 停 根

观测时间 降水机组 地下水流量

（m³/h） 观测孔水位读数（m） 记事 观测记录者 年月日 时 分 真空表读数（kPa） 压力表读数（kPa） 1# 2# 3# 4# 5# 6#
