实验室通风系统(整理).ppt

实验室通风的目的和要求实验室通风与舒适性空调系统的通风设计要求不同，主要目的是提供安全、舒适的工作环境，减少人员暴露在危险空气下的可能。

通风主要解决的是工作环境对实验人员的身体健康和劳动保护问题。

实验室通风要求新风全部来自室外，然后100%排出室外，通风柜的排气不在室内循环。

化学实验室换气要求每小时大于15次，物理实验室每小时大于10次，实验室无人时换气可减少为6次。

实验室通风柜设计数量要足够，并且不作为唯一的室内排风装置，仪器室或产生危险物质的仪器上方设局部排风系统实验室的补风一部分来自空调系统直接送入实验室的新风，这部分新风根据实验室排风量的变化而变化；另一部分通过空调系统送入非实验室区域的走道、房间再通过实验室的门缝补给。

实验室的负压通过送、排风风量和送排风口的布置来实现，气流组织从办公、管理用房、内走道、到产生危险物质的实验房间。

通风柜的位置布置在远离空气流动、紊流大的地方，远离行走区域和空气新风区。

新风从远离通风柜的方引入，空气流动路径远离通风柜。

通风柜的类别建设现代化的实验室是个综合的系统工程。

在装备各种仪器设备及其配套设施的同时，既要考虑供电、给水、排水、送风、排风、净化、排污等要求，还要考虑到对人员、物体、周边环境的安全性，噪音、异味、视觉环境的舒适性，仪器设备的可操作性、功能性，以及信息处理的便捷性。

因此，现代化的实验室必须有最佳的设计和高品质的设备去满足在现代化实验室设备中有通风柜、中央实验台、边台、药品柜、器皿柜、气瓶柜等，其中通风柜是生化实验室设备中担负着十分重要的功能，是必不可少的设备。

因此，选择通风柜是实验室建设中的重要问题，必须引起足够的重视。

通风柜按照排风方式分类：分为上部排风式、下部排风式和上下同时排风式三类。

为保证工作区风速均匀，对于冷过程的通风柜应采用下部排风式，对于热过程的通风柜采用上部排风式，对于发热量不稳定的过程，可在上下均设排风口随柜内发热量的变化调节上下排风量的比例，从而得到均匀的风速。

实验室通风系统要求实验室通风系统是确保实验室环境安全和健康的重要设施之一。

通风系统的设计和运行对于实验室内的空气质量、温度、湿度等参数都有直接影响。

为了确保实验室通风系统的正常运行和达到相应的要求，以下是实验室通风系统需要满足的一些基本要求：一、通风系统设计1. 通风系统应按照相关国家标准和法规进行设计，包括通风量、风速、进风口和排风口的设置等。

2. 通风系统应满足实验室内各种操作活动对通风要求，确保实验室内空气的流通和清新。

3. 通风系统应考虑实验室内的气流分布，合理设置进风口和排风口，避免死角和漩涡区域的形成。

4. 通风系统应考虑实验室内的污染源和有害气体排放情况，采取相应的措施进行处理和控制。

5. 通风系统设计应考虑节能和环保要求，选择节能型通风设备和材料，减少能源消耗和对环境的影响。

二、通风系统运行1. 通风系统应定期进行检查和维护，确保设备正常运行和通风效果符合要求。

2. 通风系统在运行时应保持稳定，防止因为风量不足或过大导致实验室内温度、湿度等参数波动过大。

3. 通风系统在使用过程中应及时清洁和更换过滤器，防止灰尘和杂物堵塞通风设备，影响通风效果。

4. 通风系统应设置合适的风速和风量，确保实验室内空气流通良好，避免空气污染和有害气体浓度过高。

5. 通风系统在运行时应注意噪音和振动问题，避免对实验人员的工作和健康造成影响。

三、其他要求1. 实验室通风系统应配备报警装置，监测实验室内各项参数的变化情况，及时发出警报并采取相应的应对措施。

2. 实验室通风系统应有备用通风设备，保证在紧急情况下通风系统可以正常工作。

3. 实验室通风系统应有相应的使用规定和操作流程，实验人员应按照规定进行操作，不得随意更改通风设备的设置。

综上所述，实验室通风系统是实验室安全和环境保护的重要组成部分，必须按照相关标准和要求进行设计、运行和维护。

只有确保通风系统正常运行，实验室内的空气质量才能得到有效保障，从而保障实验人员的健康和安全。

实验室通风系统方案随着科学技术的发展和实验室研究的进步，实验室通风系统的设计和构建变得越来越重要。

一个良好的实验室通风系统不仅可以提供舒适的工作环境，还可以保证实验环境的安全和有效性。

本文将介绍一个基本的实验室通风系统方案，以满足实验室的需求。

首先，实验室通风系统的设计应符合国家相关安全标准。

应确保实验室内的有害化学物质、气体和粉尘等污染物能够有效地排放，减少对实验人员和环境的危害。

通风系统应具备高效的净化功能，包括过滤、吸附和分离等，以确保实验室内空气质量达到国家标准。

其次，实验室通风系统应具备高效的排风和供风功能，以保证实验室内的空气流通。

应根据实验室的具体需求，设计合适的风量和风速，以保持实验室内空气的新鲜和稳定。

排风系统应配置合适的排风口和排风管道，以确保污染物能够顺利排出实验室。

同时，实验室通风系统也应提供良好的舒适性。

实验室内的环境温度、湿度和噪音水平应控制在合理范围内，以提供一个舒适的工作环境。

通风系统应根据实验室的具体情况，合理调节供风和排风口的位置和数量，以达到最佳的舒适性。

最后，为了节能和环保，实验室通风系统应具备高效的能源利用和可持续发展的特点。

通风系统应采用节能型设备和先进的控制系统，以最大程度地减少能源消耗和排放量。

可考虑采用风能、太阳能等可再生能源作为通风系统的能源供应，减少对传统能源的依赖。

在实验室通风系统的具体设计中1.通风系统的布局应合理，以保证实验室内所有区域的空气流通。

应根据实验室的功能和需求，合理布置供风和排风口和管道，保证空气在实验室内的有效流通。

2.通风系统应具备过滤和净化功能，以保证实验室内的空气质量。

可以采用高效过滤器和空气净化器等设备，对空气中的有害物质进行净化和处理。

3.通风系统的控制应智能化和自动化，以提高工作效率和节能性。

可以采用智能化的控制系统和传感器，对空气质量、温度、湿度等参数进行实时监测和调控。

4.通风系统的材料和设备应符合国家标准，保证质量与安全。

一、实验室通风系统设计1、通风换气量可根据房间的换气次数来确定，实验室的换气次数取每小时10-12次，特殊情况可以相应增大。

[房间通风一般选择500×500的铁皮罩作为通风末端设备，每个通风罩通风量可达到600m3/h，房间的长×宽×高×10（换气次数）=房间每小时的通风量，然后房间每小时的通风量除以600来确定通风罩的数量，支、干管风速按照6m/s计算]2、通风柜支管风速为6-10m/s（计算时一般选择10m/s），特殊情况可超过10m/s，但不宜超过12m/s;干管风速为10-14m/s（计算时一般选择10m/s，如果管道比较长选择12m/s，如果风量大选择14m/s）。

3、通风柜面风速一般控制在0.375-0.75m/s之间，验收标准一般取0.5m/s，最佳面风速为0.508m/s。

（测量面风速时，一般将拉门拉至5cm高度测量，风速达到0.3-0.5 m/s即算合格，如果拉门高度过大时，测量拉门下方5cm高度处风速，也可合格）。

通风柜的危险等级平均面风速（m/s）最低面风速（m/s）备注高0.622-0.75m/s 0.5m/s中0.5m/s 0.4 m/s低0.375-0.4m/s 0.25m/s4、室外噪声应控制在70dB（A），实验室内噪声应控制在55dB（A），（室内噪声GB60分贝超标，室外噪音大约为75分贝）。

风机的噪声可以分为本身的机械噪声（此噪声主要由风扇质量不同引起）和风声（为主要噪声）。

在风机功率不大的情况下，可通过在风机上方加防雨罩来消除风声，在使用大功率风机时一般在风机进出口加消声器来消除风声，机械噪声主要靠建隔音墙、小黑屋或在风机进出口加软接头来解决，减振的主要方法为风机底座做成减振底座并安装减振器或加装减振垫。

5、通风量（Q）=表面风速（vs）×通风柜开口面积。

电子调风阀的作用是通过调节每台通风柜的风管半径来调节每台通风柜的通风量，来达到当通风柜开口面积变化时保持表面风速不变。

实验室通风系统标准
实验室通风系统是实验室环境中非常重要的一部分，它直接关系到实验室内部空气的清洁度和安全性。

因此，实验室通风系统的设计、安装和维护必须符合一定的标准，以确保实验室内部空气质量达到国家规定的标准，保障实验室工作人员的健康和安全。

首先，实验室通风系统的设计必须符合国家相关的标准和规定。

设计时需要考虑实验室的使用用途、实验室内部设备的排放物、人员密度等因素，合理确定通风系统的风量、风速和换气次数，确保实验室内空气的流通和清洁度。

设计时还需要考虑通风系统的布局和管道走向，以最大程度地减少管道阻力，提高通风效果。

其次，实验室通风系统的安装必须符合相关的施工标准。

安装时需要严格按照设计图纸和规范要求进行，保证通风设备的安装位置合理、管道连接牢固、设备运行稳定。

同时，安装过程中需要对通风设备进行严格的质量检验，确保设备的性能和质量符合标准要求。

除此之外，实验室通风系统的维护和管理也是非常重要的。

定期对通风设备进行检查和维护，清洁通风管道和过滤网，及时更换损坏的部件，保持通风系统的良好运行状态。

另外，实验室通风系统的管理也需要加强，制定相关的管理制度和操作规程，加强对通风系统的日常监控和维护，确保通风系统的长期稳定运行。

总之，实验室通风系统标准的制定、设计、安装和维护都需要严格遵守相关的国家标准和规定，以确保实验室内部空气质量的达标，保障实验室工作人员的健康和安全。

只有这样，实验室才能够正常开展科研工作，确保实验结果的准确性和可靠性。

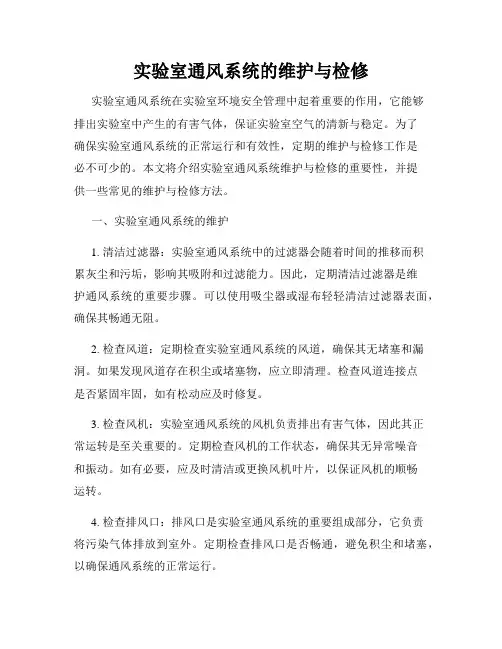

实验室通风系统的维护与检修实验室通风系统在实验室环境安全管理中起着重要的作用，它能够排出实验室中产生的有害气体，保证实验室空气的清新与稳定。

为了确保实验室通风系统的正常运行和有效性，定期的维护与检修工作是必不可少的。

本文将介绍实验室通风系统维护与检修的重要性，并提供一些常见的维护与检修方法。

一、实验室通风系统的维护1. 清洁过滤器：实验室通风系统中的过滤器会随着时间的推移而积累灰尘和污垢，影响其吸附和过滤能力。

因此，定期清洁过滤器是维护通风系统的重要步骤。

可以使用吸尘器或湿布轻轻清洁过滤器表面，确保其畅通无阻。

2. 检查风道：定期检查实验室通风系统的风道，确保其无堵塞和漏洞。

如果发现风道存在积尘或堵塞物，应立即清理。

检查风道连接点是否紧固牢固，如有松动应及时修复。

3. 检查风机：实验室通风系统的风机负责排出有害气体，因此其正常运转是至关重要的。

定期检查风机的工作状态，确保其无异常噪音和振动。

如有必要，应及时清洁或更换风机叶片，以保证风机的顺畅运转。

4. 检查排风口：排风口是实验室通风系统的重要组成部分，它负责将污染气体排放到室外。

定期检查排风口是否畅通，避免积尘和堵塞，以确保通风系统的正常运行。

二、实验室通风系统的检修1. 检查通风系统控制器：通风系统控制器是调节通风系统运行的核心部件。

定期检查控制器设置是否正确，调整通风系统的运行参数，以适应实验室的需求。

另外，还需检查控制器的电源、传感器等是否正常工作，如有异常情况应及时修复或更换。

2. 检查电气线路：通风系统中的电气线路应定期检查，确保其安全可靠。

检查线路连接是否牢固，断路器和保险丝是否正常，避免因电气故障导致通风系统运行异常或安全隐患。

3. 检查排风扇及风道：排风扇和风道是实验室通风系统的重要组成部分。

定期检查排风扇是否正常运转，是否需要清洁或更换。

同时检查风道是否有积尘和堵塞现象，及时进行清理，以确保通风系统的正常工作。

4. 测量风量和风速：通过定期测量风量和风速，可以评估实验室通风系统的性能和效果。

实验室通风系统-—技术参数详解一、实验室通风的基本概念1、通风和通风柜的概念：所谓通风，就是把室内的污浊空气直接或经净化后排至室外把新鲜空气补充进来，从而保持室内的空气条件，以保持卫生标准和满足生产工艺的要求,我们把前者称为排风，后者称为送风。

而通风柜可以简单理解成一个箱体和一个风机,产生于箱体中的气体被风机排出并被安全的排放到大气中。

2、通风的分类:按照动力不同，通风系统可以分为自然通风和机械通风,机械通风又可以分为全面通风和局部通风，全面通风是指在房间内整体的进行通风换气的一种方式,局部通风是指通风的范围控制在有害物质形成比较集中的地方，或是工作人员经常活动的局部地区的通风方式，例如通风柜、万向排烟罩、原子吸收罩等.3、实验室通风：实验室通风是研究控制实验室有害物质对室内外空气环境的影响和破坏的技术。

二、实验室通风系统的基本组成1、通风末端设备：主要包括通风柜、万向排烟罩、原子吸收罩、吹吸式排风罩等。

2、通风管路系统：主要有风机、风管、风阀、消声器、废气处理塔等。

三、实验室通风设备简介1、通风柜主要尺寸宽度为 1200mm、1500mm、1800mm，深度为 800mm，高度为 2350mm。

通风柜的主要结构为:①柜体:通风柜的柜体可根据使用要求做成钢制、木制、塑料、不锈钢等材料；②台面及衬板：耐腐蚀、耐酸碱、耐高温的各种材质, 进行高温或强酸碱操作的内层板要用不锈钢除渣除油静电喷涂环氧树脂粉末；③活动拉门：装在柜体表面上的透明玻璃，使用户远离有害的化学物质和气体，同时使有害气体通向通风柜的内部管道；④导流板：控制气流流经通风柜时的形状，减少空气流入通风柜时产生的由于方式不定造成的回流或涡流，提高使用效率（会对噪声及静压产生影响)；⑤集流环：位于通风柜的顶部，将通风柜的气体导向风排放（对通风柜的效率和噪声有着重要的影响）；⑥调风阀：通风柜的附属部件，来调节通风柜的排气量以及最佳表面风速;⑦水龙、考克、水杯等配件。

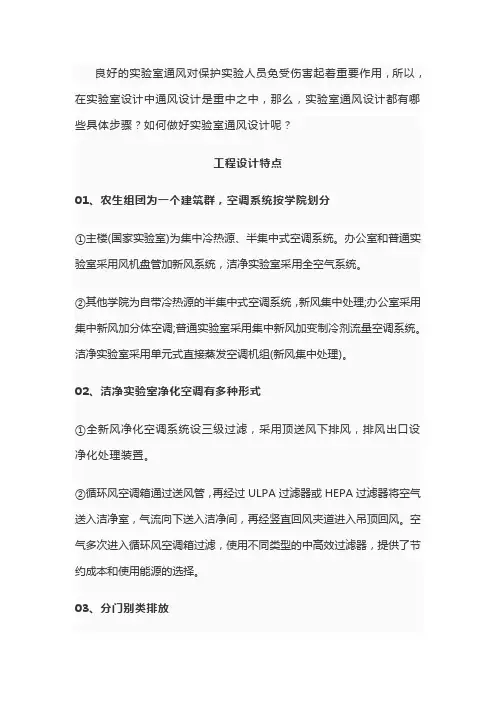

良好的实验室通风对保护实验人员免受伤害起着重要作用，所以，在实验室设计中通风设计是重中之中，那么，实验室通风设计都有哪些具体步骤？如何做好实验室通风设计呢？工程设计特点01、农生组团为一个建筑群，空调系统按学院划分①主楼(国家实验室)为集中冷热源、半集中式空调系统。

办公室和普通实验室采用风机盘管加新风系统，洁净实验室采用全空气系统。

②其他学院为自带冷热源的半集中式空调系统，新风集中处理;办公室采用集中新风加分体空调;普通实验室采用集中新风加变制冷剂流量空调系统。

洁净实验室采用单元式直接蒸发空调机组(新风集中处理)。

02、洁净实验室净化空调有多种形式①全新风净化空调系统设三级过滤，采用顶送风下排风，排风出口设净化处理装置。

②循环风空调箱通过送风管，再经过ULPA过滤器或HEPA过滤器将空气送入洁净室，气流向下送入洁净间，再经竖直回风夹道进入吊顶回风。

空气多次进入循环风空调箱过滤，使用不同类型的中高效过滤器，提供了节约成本和使用能源的选择。

03、分门别类排放根据甲方提供的实验室洁净度、实验内容、污染性以及房间正负压特性设计排风系统，并按类别排放废气。

每个实验室的排风系统为独立系统，排风柜补风采用室外风，减少了空调负荷。

04、严格执行环境保护法严格执行国家环境保护法，对有可能对环境造成污染的排风在排放前进行过滤处理，按排出气体的成分采取吸附、过滤、净化处理，使排出气体有害成分低于国家环保卫生要求。

05、采用DDC数字控制系统，提高楼宇智能化表1主要房间的室内空调供暖设计参数及通风换气参数特殊实验室的(恒温恒湿，无菌，冻干，超净台)温湿度按校方要求，换气次数为10~25 h- (无菌操作间按万级，超净台按百级)。

对温、湿度无工艺要求时室温为20～26℃，相对湿度小于70%。

空调负荷：主楼冷负荷6 616 kW，热负荷2 043 kW;动物学院实验楼冷负荷3 200 kW，热负荷1 550 kW;农学院实验楼冷负荷4 060 kW，热负荷2 230 kW;环资学院实验楼冷负荷2 940 kW，热负荷l 600 kW。

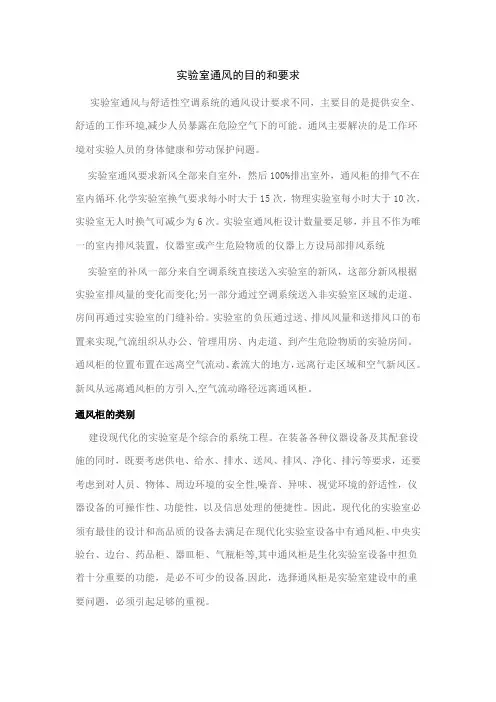

实验室通风的目的和要求实验室通风与舒适性空调系统的通风设计要求不同，主要目的是提供安全、舒适的工作环境,减少人员暴露在危险空气下的可能。

通风主要解决的是工作环境对实验人员的身体健康和劳动保护问题。

实验室通风要求新风全部来自室外，然后100%排出室外，通风柜的排气不在室内循环.化学实验室换气要求每小时大于15次，物理实验室每小时大于10次，实验室无人时换气可减少为6次。

实验室通风柜设计数量要足够，并且不作为唯一的室内排风装置，仪器室或产生危险物质的仪器上方设局部排风系统实验室的补风一部分来自空调系统直接送入实验室的新风，这部分新风根据实验室排风量的变化而变化;另一部分通过空调系统送入非实验室区域的走道、房间再通过实验室的门缝补给。

实验室的负压通过送、排风风量和送排风口的布置来实现,气流组织从办公、管理用房、内走道、到产生危险物质的实验房间。

通风柜的位置布置在远离空气流动、紊流大的地方，远离行走区域和空气新风区。

新风从远离通风柜的方引入,空气流动路径远离通风柜。

通风柜的类别建设现代化的实验室是个综合的系统工程。

在装备各种仪器设备及其配套设施的同时，既要考虑供电、给水、排水、送风、排风、净化、排污等要求，还要考虑到对人员、物体、周边环境的安全性,噪音、异味、视觉环境的舒适性，仪器设备的可操作性、功能性，以及信息处理的便捷性。

因此，现代化的实验室必须有最佳的设计和高品质的设备去满足在现代化实验室设备中有通风柜、中央实验台、边台、药品柜、器皿柜、气瓶柜等,其中通风柜是生化实验室设备中担负着十分重要的功能，是必不可少的设备.因此，选择通风柜是实验室建设中的重要问题，必须引起足够的重视。

通风柜按照排风方式分类：分为上部排风式、下部排风式和上下同时排风式三类。

为保证工作区风速均匀,对于冷过程的通风柜应采用下部排风式，对于热过程的通风柜采用上部排风式，对于发热量不稳定的过程，可在上下均设排风口随柜内发热量的变化调节上下排风量的比例，从而得到均匀的风速。
