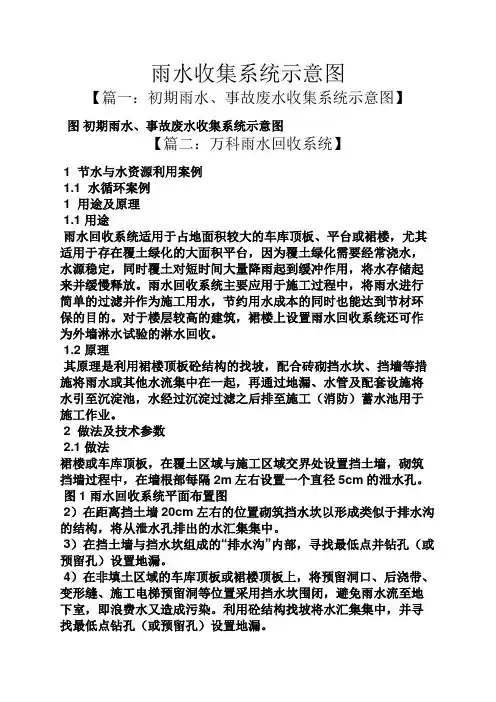

雨水收集系统示意图【篇一：初期雨水、事故废水收集系统示意图】图初期雨水、事故废水收集系统示意图【篇二：万科雨水回收系统】1 节水与水资源利用案例1.1 水循环案例1 用途及原理1.1 用途雨水回收系统适用于占地面积较大的车库顶板、平台或裙楼，尤其适用于存在覆土绿化的大面积平台，因为覆土绿化需要经常浇水，水源稳定，同时覆土对短时间大量降雨起到缓冲作用，将水存储起来并缓慢释放。

雨水回收系统主要应用于施工过程中，将雨水进行简单的过滤并作为施工用水，节约用水成本的同时也能达到节材环保的目的。

对于楼层较高的建筑，裙楼上设置雨水回收系统还可作为外墙淋水试验的淋水回收。

1.2 原理其原理是利用裙楼顶板砼结构的找坡，配合砖砌挡水坎、挡墙等措施将雨水或其他水流集中在一起，再通过地漏、水管及配套设施将水引至沉淀池，水经过沉淀过滤之后排至施工（消防）蓄水池用于施工作业。

2 做法及技术参数2.1 做法裙楼或车库顶板，在覆土区域与施工区域交界处设置挡土墙，砌筑挡墙过程中，在墙根部每隔2m左右设置一个直径5cm的泄水孔。

图1 雨水回收系统平面布置图2）在距离挡土墙20cm左右的位置砌筑挡水坎以形成类似于排水沟的结构，将从泄水孔排出的水汇集集中。

3）在挡土墙与挡水坎组成的“排水沟”内部，寻找最低点并钻孔（或预留孔）设置地漏。

4）在非填土区域的车库顶板或裙楼顶板上，将预留洞口、后浇带、变形缝、施工电梯预留洞等位置采用挡水坎围闭，避免雨水流至地下室，即浪费水又造成污染。

利用砼结构找坡将水汇集集中，并寻找最低点钻孔（或预留孔）设置地漏。

5）从地漏处接排水管，将水管接至施工蓄水池附近沉淀池内。

6）在施工蓄水池旁边砌筑沉淀池，有两种形式：第一种：在蓄水池附近再设置两个水池，一个沉淀池、一个过滤池，沉淀过滤之后排入蓄水池；第二种：在蓄水池附近只设置一个水池，即沉淀池，沉淀池与蓄水池之间采用pvc管接通，在pvc管端部设置过滤网达到过滤作用，此做法可节约一个水池。

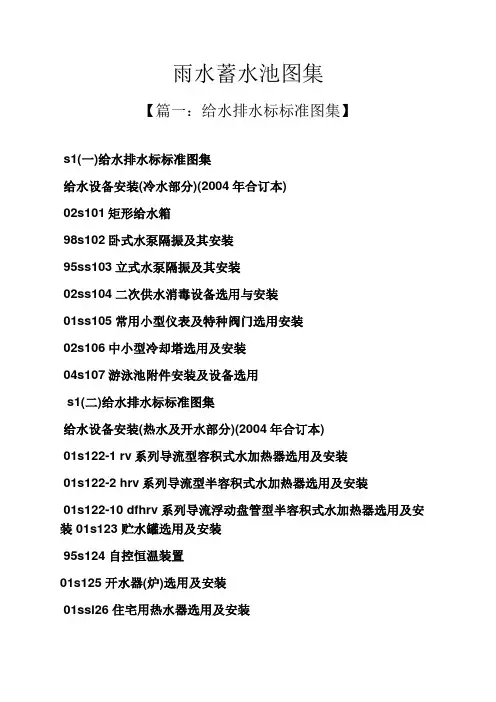

雨水蓄水池图集【篇一：给水排水标标准图集】s1(一)给水排水标标准图集给水设备安装(冷水部分)(2004年合订本)02s101矩形给水箱98s102卧式水泵隔振及其安装95ss103立式水泵隔振及其安装02ss104二次供水消毒设备选用与安装01ss105常用小型仪表及特种阀门选用安装02s106中小型冷却塔选用及安装04s107游泳池附件安装及设备选用s1(二)给水排水标标准图集给水设备安装(热水及开水部分)(2004年合订本)01s122-1 rv系列导流型容积式水加热器选用及安装01s122-2 hrv系列导流型半容积式水加热器选用及安装01s122-10 dfhrv系列导流浮动盘管型半容积式水加热器选用及安装 01s123 贮水罐选用及安装95s124 自控恒温装置01s125 开水器(炉)选用及安装01ssl26 住宅用热水器选用及安装s2给水排水标标准图集消防设备安装(2004年合订本)01s201室外消防栓安装04s202室内消防栓安装99s203消防水泵接合器安装99(03)s203消防水泵接合器安装(2003年局部修改版)04s204消防专用水泵选用及安装98s205消防增压稳压设备选用及安装(隔膜式气压罐)04s206自动喷水与水喷雾灭水设施安装s3给水排水标标准图集排水设备及卫生器具安装(2004年合订本)01s302雨水斗92s303医院卫生设备安装99s304卫生设备安装01s305小型潜水排污泵选用及安装01(03)s305小型潜水排污泵选用及安装(2003年局部修改版) s4(一)给水排水标准图集室内给水排水管道及附件安装(一)(2004年合订本)03s401管道和设备保温、防结露及电伴热03s402室内管道支架及吊架02s403钢制管件02s404防水套管s4(二)给水排水标准图集室内给水排水管道及附件安装(二)(2004年合订本)02ss405-1 硬聚氯乙烯(pvc-u)给水管安装02ss405-2 无规共聚聚丙烯(pp-r)给水管安装02ss405-3 铝塑复合给水管安装02ss405-4 交联聚乙烯(pe-x)给水管安装96s406 建筑排水用硬聚氯乙烯(pvc-u)管道安装03s407-1 建筑给水金属管道安装---铜管03ss408 住宅厨、卫给排水管道安装02ss405-1 硬聚氯乙烯(pvc-u)给水管安装02ss405-2 无规共聚聚丙烯(pp-r)给水管安装02ss405-3 铝塑复合给水管安装02ss405-4 交联聚乙烯(pe-x)给水管安装04s107《游泳池附件安装和设备选用》05s108《倒流防止器安装》04s206《自动喷水与水喷雾灭火设施安装》04s301《建筑排水设备附件选用安装》04s407-2《建筑给水金属管道安装－薄壁不锈钢管》 04s409《建筑排水用柔性接口铸铁管道安装》04s516《混凝土排水管道基础及接口》03s703-1《建筑中水处理工程（一）》04s803《圆形钢筋混凝土蓄水池》05s902《民用建筑工程给水排水初步设计深度图样》04fs01《防空地下室给水排水设计示例》04fs02《防空地下室给水排水设施安装》04s519《小型排水构筑物》02s515《排水检查井》04s520《埋地塑料排水管道施工》05s502《室外给水管道附属构筑物》02s101 矩形给水箱98s102 卧式水泵隔振及其安装95ss103 立式水泵隔振及其安装02ss104 二次供水消毒设备选用与安装01ss105 常用小型仪表及特种阀门选用安装02s106 中小型冷却塔选用及安装04s107 游泳池附件安装及设备选用给水设备安装(热水及开水部分)(2004年合订本)01s122-1 rv系列导流型容积式水加热器选用及安装01s122-2 hrv系列导流型半容积式水加热器选用及安装01s122-3 sv系列弹性管束型半容积式水加热器选用及安装01s122-10 dfhrv系列导流浮动盘管型半容积式水加热器选用及安装 01s123 贮水罐选用及安装95s124 自控恒温装置01s125 开水器(炉)选用及安装01ssl26 住宅用热水器选用及安装消防设备安装(2004年合订本)01s201 室外消防栓安装04s202 室内消防栓安装99s203 消防水泵接合器安装99(03)s203 消防水泵接合器安装(2003年局部修改版)04s204 消防专用水泵选用及安装98s205 消防增压稳压设备选用及安装(隔膜式气压罐)04s206 自动喷水与水喷雾灭水设施安装排水设备及卫生器具安装(2004年合订本)01s302 雨水斗92s303 医院卫生设备安装99s304 卫生设备安装01s305 小型潜水排污泵选用及安装【篇二：2013最新给水排水专业图集】给水排水专业图集1234【篇三：给排水标准图集】图集01(03)s305小型潜水排污泵选用及安装(2003年局部修改版).pdf 质量最差的一个，gbtk中也是如此。
