按钮行程开关的分类及工作原理精

按钮和行程开关结构、工作原理、选型、使用与维护检修方法（一）、概述：1、主令电器用于在控制电路中以开关接点的通断形式来发布控制命令，使控制电路执行对应的控制任务。

2、主令电器应用广泛，种类繁多，常见的有按钮、行程开关、接近开关、万能转换开关、主令控制器、选择开关、足踏开关等。

（二）、按钮：1、按钮的结构、种类及常用型号：1.1按钮是一种最常用的的主令电器，其结构简单，控制方便。

1.2按钮由按钮帽、复位弹簧、桥式触点和外壳等组成，其结构示意图及图形符号如图1-20所示。

1.3触点采用桥式触点，额定电流在5A以下。

1.4触点又分常开触点（动断触点）和常闭触点（动合触点）两种。

1.5按钮从外形和操作方式上可以分为平钮和急停按钮，急停按钮也叫蘑菇头按钮，如图1-20（c）所示，除此之外还有钥匙钮、旋钮、拉式钮、万向操纵杆式、带灯式等多种类型。

1.6从按钮的触点动作方式可以分为直动式和微动式两种，图1-20中所示的按钮均为直动式，其触点动作速度和手按下的速度有关。

图1-20按钮结构示意图及图形符号。

1.7微动式按钮的触点动作变换速度快，和手按下的速度无关，其动作原理如图1-21所示。

1.8动触点由变形簧片组成，当弯形簧片受压向下运动低于平形簧片时，弯形簧片迅速变形，将平形簧片触点弹向上方，实现触点瞬间动作。

1.9小型微动式按钮也叫微动开关，微动开关还可以用于各种继电器和限位开关中，如时间继电器、压力继电器和限位开关等。

图1-21微动式按钮动作原理图。

1.10按钮一般为复位式，也有自锁式按钮，最常用的按钮为复位式平按钮，如图1-20（a）所示，其按钮与外壳平齐，可防止异物误碰。

2、按钮的颜色：2.1红色按钮用于“停止”、“断电”或“事故”。

2.2绿色按钮优先用于“起动”或“通电”，但也允许选用黑、白或灰色按钮。

2.3单钮双用的“起动”与“停止”或“通电”与“断电”，即交替按压后改变功能的，不能用红色按钮，也不能用绿色按钮，而应用黑、白或灰色按钮。

行程开关的分类
行程开关根据其结构和功能可分为以下几类：
1. 滑动开关：滑动开关通常是由一个滑块控制开关的打开和关闭动作，滑动开关通常用于调节电源、音量等功能。

2. 按钮开关：按钮开关通常是一个按下就打开或关闭电路的开关，按钮开关常用于电子设备的开关按钮。

3. 切换开关：切换开关通常有多个位置，可以在不同的位置上连接不同的电路。

切换开关常用于选择不同功能或模式的电路。

4. 按键开关：按键开关类似于按钮开关，但通常会有一个弹簧返回的机制，按下按键开关后，会自动返回原位。

5. 拨动开关：拨动开关通常有一个手柄，通过旋转或拨动手柄来打开或关闭电路。

6. 触摸开关：触摸开关通过感应人体接触来控制开关的打开和关闭动作，通常用于一些触摸屏或触摸面板上。

以上是行程开关的主要分类，不同类型的行程开关应用于不同的场合，满足不同的需求。

各种系列的行程开关及其基本结构大体相同，都是由顶杆、 触头系统和外壳组成。
行程开关的工作原理
顶杆接受机械设备发出的动作指令，传递到触头系统，触 头将顶杆传递来的动作指令，接通或断开控制电路，实现 位置与行程控制。
行程开关的型号
行程开关的使用
行程开关安装时位置要准确，否则不能达到位置控制和限位 的目的。 应定期检查行程开关，以免触头接触不良而达不到行程和限 位控制的目的。
பைடு நூலகம்
按钮的符号
（a）常开按钮 （b）常闭按钮 （c）复合按钮
按钮的符号
（d）转换开关 （e）钥匙操作式按钮
SF SSFF SF SF SF SF SF
SA
SA
按钮的型号说明
按钮颜色意义
紧急停止，停止一台或多台电动机，停止一台机器的一部 分，使电器元件失电。 抑制不正常情况或中断不理想的工作周期
启动一台或多台电动机，启动一台机器的一部分，使电器 元件得电。 以上颜色未包括的任一种功能 黑色、灰色、白色：可用于停止或分断上述以外的任何情
按钮、行程开关的分类及工作原理
按钮的功能
按钮开关是一种用人力（一般为手指或手掌）操作，并具有 弹簧储能复位的一种控制开关。
按钮的结构与原理
1-按钮帽 2-复位弹簧 3-动触头 4-常开静触 头 5-常闭静触头
复合按钮当按下按钮帽 时，桥式动触头向下运 动，使常闭触头先断开 后，常开触头才闭合； 当松开按钮帽时，则常 开触头先分断复位后， 常闭触头再闭合复位。
况。
按钮的分类
钥匙开关按钮、急停按钮、启动按钮、停止按钮和单向转 换开关等
按钮的分类
组合按钮
按钮的分类
指示灯式按钮
按钮的分类
防爆式按钮

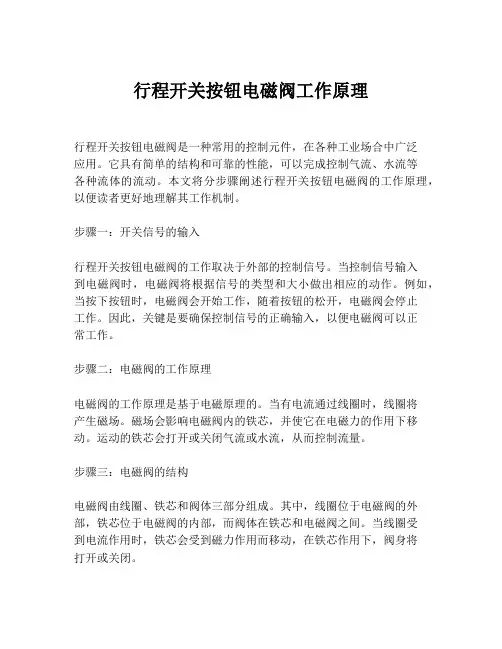

行程开关按钮电磁阀工作原理行程开关按钮电磁阀是一种常用的控制元件，在各种工业场合中广泛应用。

它具有简单的结构和可靠的性能，可以完成控制气流、水流等各种流体的流动。

本文将分步骤阐述行程开关按钮电磁阀的工作原理，以便读者更好地理解其工作机制。

步骤一：开关信号的输入行程开关按钮电磁阀的工作取决于外部的控制信号。

当控制信号输入到电磁阀时，电磁阀将根据信号的类型和大小做出相应的动作。

例如，当按下按钮时，电磁阀会开始工作，随着按钮的松开，电磁阀会停止工作。

因此，关键是要确保控制信号的正确输入，以便电磁阀可以正常工作。

步骤二：电磁阀的工作原理电磁阀的工作原理是基于电磁原理的。

当有电流通过线圈时，线圈将产生磁场。

磁场会影响电磁阀内的铁芯，并使它在电磁力的作用下移动。

运动的铁芯会打开或关闭气流或水流，从而控制流量。

步骤三：电磁阀的结构电磁阀由线圈、铁芯和阀体三部分组成。

其中，线圈位于电磁阀的外部，铁芯位于电磁阀的内部，而阀体在铁芯和电磁阀之间。

当线圈受到电流作用时，铁芯会受到磁力作用而移动，在铁芯作用下，阀身将打开或关闭。

步骤四：电磁阀的应用电磁阀的应用十分广泛，在工业生产中起着重要的角色。

例如，它可以用于控制蒸汽、气体、水流等，调节流量。

电磁阀在高科技行业工作，也可以用于清洗半导体、LCD显示屏、集成电路等。

因此，行程开关按钮电磁阀的应用范围非常广泛。

综上所述，行程开关按钮电磁阀是一种常用的控制元件，其工作原理基于电磁原理，具有简单的结构和可靠的性能，在各行各业都有广泛应用。

希望本文的介绍能够帮助读者了解行程开关按钮电磁阀的工作原理及其应用。

行程开关控制的往返回路的工作原理行程开关是一种常见的电气元件，用于控制电路的通断。

它通过控制开关的状态来控制电路的通断，从而实现对电器设备的操作。

在往返回路中，行程开关发挥着重要的作用。

行程开关的工作原理是基于其内部的机械结构和电气连接。

它通常由一个控制杆和一对可移动触点组成。

当控制杆处于一个特定的位置时，触点会相应地开或闭，从而改变电路的通断状态。

在往返回路中，行程开关通常用于控制机械设备的运行。

以一个电动卷帘门为例，当我们按下开关时，行程开关会通过机械结构将电动机连接到电源，并使卷帘门开始向上升起。

当卷帘门抵达预设的高度时，行程开关会感应到，并自动切断电动机与电源的连接，从而停止卷帘门的上升。

在返回路中，行程开关的作用同样重要。

当我们按下关闭按钮时，行程开关会再次连接电动机与电源，使卷帘门开始下降。

当卷帘门完全关闭时，行程开关会再次感应到，并切断电动机与电源的连接，以保证卷帘门停止下降。

通过行程开关的控制，我们可以方便地控制卷帘门的上升和下降，从而实现对卷帘门的操作。

除了电动卷帘门，行程开关在其他机械设备中也起到类似的作用。

比如，在抽水机中，行程开关可以控制水泵的启停，保证水位在设定范围内。

在起重机中，行程开关可以控制起重臂的升降，确保货物能够安全运输。

在自动化生产线中，行程开关可以控制机器的运行轨迹，实现自动化生产。

总的来说，行程开关通过控制电路的通断，实现对机械设备的操作。

在往返回路中，行程开关的工作原理是基于其内部的机械结构和电气连接。

它通过改变电路的通断状态，控制机械设备的运行。

通过行程开关的控制，我们可以方便地实现对机械设备的操作，提高工作效率，确保设备的安全运行。

教师工作台
学生台
学生台
学生学生台
学生
任务书
.
知识拓展：
按钮帽外观的表示意义：.
.
.
.
2）符号.
19
L X
“1”能自动复位，“2”不能自动复位。

“0”直动式，“1”滚轮在传动杆内侧
“2”滚轮在传动杆外侧
“3”滚轮在传动杆凹槽内或内外各一
“0”无滚轮，“1”单滚轮，“2”双滚轮
“k”开启式
设计序号
行程开关
主令电器
学生活动：
（理解接近开关的含义、作用、特点、分类）
接近开关又称无触点行程开关，它是一种非接触型的检测装置。

1）、作用：可以代替行程开关完成传动装置的位移控制和限位保护，还广泛用于
.。

电气控制回路八种常用元件原理介绍断路器、接触器、中间继电器、热继电器、按钮、指示灯、万能转换开关和行程开关是电气控制回路中最常见的八种元件，以图文并茂的方式介绍常用电气元件的原理及应用，通过了解它们在电气回路中的作用来掌握这些元件平时的运行情况。

1、断路器低压断路器又称为自动空气开关，可手动开关，又能用来分配电能、不频繁启动异步电机，对电源线、电机等实行保护，当它们发生严重过载、短路或欠压等故障时能自动切断电路。

常用断路器外形图（如下图）1P微型断路器 3P微型断路器塑壳断路器断路器文字符号为：QF断路器图形符号为：单极断路器图形符号三极断路器图形符号2、接触器接触器由电磁机构和触头系统两部分组成，接触器最常见线圈电压有AC380V、AC220V、AC110V、AC36V、AC24V、AC12V和DC220V、DC36V、DC24V、DC12V等多种。

常用的有AC380V、AC220V，机床常用的有AC110V、AC36V 、DC36V、DC24V、等几种，外形一样，就是线圈的电压有区别。

接触器电磁机构由线圈、动铁心（衔铁）和静铁心组成；接触器触头系统由主触头和辅助触头两部分组成，主触头用于通断主电路，辅助触头用于控制电路中。

常用接触器外形图片接触器文字符号为：KM接触器图形符号表示为：接触器线圈图形符号: 接触器主触头图形符号 :接触器辅助常开触头图形符号接触器辅助常闭触头图形符号3、热继电器热继电器是利用电流通过元件所产生的热效应原理而反时限动作的继电器。

热继电器文字符号：FR热继电器图形符号： ---------------------------------热继电器元件热继电器常开热继电器常闭图形符号触头图形符号触头图形符号最常见的热继电器图片：4、中间继电器中间继电器的原理是将一个输入信号变成多个输出信号或将信号放大（即增大继电器触头容量）的继电器。

其实质是电压继电器，但它的触头较多（可多达8对）、触头容量可达5-10A、动作灵敏。

结构如图所示
5 —— 恢复弹簧
微动式行程开关
动作原理 动画过程演示
当被控机械上的撞块撞击推杆1 ,顶
下推杆，使微动开关中的触点迅速动作, 常开触头闭合，常闭触头断开 。
当运动机械返回时，在恢复弹簧的
作用下，各部分动作部件复位。
微动式行程开关
动作特点
微动式行程开关 动作灵敏，触头切换速度不受操
作钮下压速度的影响，但由于操作钮允许下压的极限 行程很小，开关的结构强度不高，因而使用时应该特 别注意行程和压力大小。
四、行程开关的应用实例动画演示
运动部件
SQ2
SQ1
实际生产过程中用行程开关实现生产机械自动往返运动的实例
四、行程开关的应用实例动画演示
运动部件
SQ2
行程开关的动作过程
SQ1
四、行程开关的应用实例动画演示
运动部件
SQ2
行程开关的动作过程
SQ1
四、行程开关的应用实例动画演示
运动部件
SQ2
行程开关的动作过程
滚轮式行程开关
1 —— 滚轮 2 ——上转臂
3、5、11 —— 弹簧
4 —— 套架 6、9 —— 压板 7 —— 触头 8 —— 触头推杆
结构如图所示
10 —— 小滑轮
滚轮式行程开关
动作原理 动画过程演示
当被控机械上的撞块撞击滚轮 1 ， 上转臂 2 转向右边，带动小滑轮 10 向右 运动，顶下触头推杆 8 ，使开关中的触 点 7 迅速动作。左边常开触头闭合，右
六、行程开关的型号
行 程 开 关 的 型 号 很 多 ， 常 用 的 有 LX32 、 X2 、 LX21、LX22、LX31、JW、LXW-11等系列。 其中LX22适用于起重运输机械、冶金工厂设备， 限制各种机构的行程。 JW 、 LXW-11 系列适用于将机械信号转换为电信 号的场合。

主令电器之按钮开关限位开关转换开关主令电器是指用来发布操作命令、接通和分断控制电路的电器。

主令电器只适合应用于控制电路中，不适合应用于主电路中。

主令电器种类繁多，按照用途的不同可以分为控制按钮、行程开关、接近开关和万能转换开关等。

一、控制按钮控制按钮简称按钮，它是一种结构简单且使用广泛的主令电器，主要用于手动发出控制信号。

按钮一般由按钮帽、复位弹簧、桥式触点和外壳等部分组成，其结构示意图和实物图如图1所示。

图1 按钮结构示意图和实物图a)结构示意图 b)实物图操作时，当控制按钮按下，桥式动触点就向下运动，其常闭触点先断开，然后常开触点闭合。

当控制按钮松开时，在复位弹簧的作用下，桥式动触点向上运动，其常开触点先断开，然后常闭触点闭合。

按钮触点动作的时间差特性在触点竞争的应用中起关键作用。

提示：一般红色按钮帽表示停止，绿色按钮帽表示起动。

控制按钮根据结构不同分为按钮式（自复式）、自锁式、指示灯式（按钮帽内装有信号灯）、旋钮式（旋转切换操作）、钥匙式（必须插入钥匙方可操作，防止误动作）、紧急式（突出的红色蘑菇头）等。

控制按钮的图形和文字符号如图2所示。

图2 按钮的图形和文字符号按钮LA38-11D命名的含义：LA38代表按钮型号；11代表触点数，第一个1表示有1个常开触点，第二个1表示有1个常闭触点；D代表带灯型。

二、行程开关行程开关又叫位置开关或限位开关，与控制按钮的工作原理基本相同。

行程开关靠机械运动部件的撞块碰压，使其触点动作，进而向控制电路发出控制命令，控制生产机械的运动方向、限位保护及行程长短。

其本质是将机械位移信号转换为电信号，以实现对机械的电气控制。

从结构看，行程开关由操作头（推杆）、触点系统和外壳三部分组成。

操作头是行程开关的感测部分，它接收机械结构发出的动作信号，并将此信号传递到触点系统。

触点系统是行程开关的执行部分，它将操作头传来的机械信号，通过本身的转换动作转换为电信号，输出到有关控制电路，使之能按需要做出必要的反应。

行程开关（也称微动开关或限位开关）是一种触发式开关设备，常用于检测物体或机器是否达到预定位置。

其原理基于机械操作，当受到设定程度的外力作用时，行程开关的触发能够产生瞬间的开启或关闭动作。

这种开关广泛应用于各种自动化设备、机器设备、仪器仪表等领域。

行程开关主要由以下部分组成：
1. 外壳：通常由塑料或其它绝缘材料制成，保护开关内部元件免受灰尘、水份和其他外界环境影响。

2. 触发器：位于开关外部的杠柄或按钮，用于感知外部物体位置并向内部传递动作。

触发器的形状和结构各异，以满足各种应用场景的需求。

3. 触点：行程开关内部的触点负责电气连接。

当触发器被按下或移动时，触点间会发生接通或断开的状态变化，从而实现对电路的控制。

4. 弹簧机构：某些行程开关内部有弹簧机构，提供恢复力，使触发器在作用力移除后能够迅速恢复到原始位置。

行程开关的工作原理如下：
1. 当外部物体（如机器零件、物料等）移动到预定位置时，对行程开关的触发器施加力。

2. 触发器感受到外力作用后，向内传递动作。

在某些行程开关中，载有弹簧组件以维持触发器的敏感性。

3. 触发器移动导致开关内部触点发生状态变化（接通或断开）。

4. 当物体离开触发器，弹力拉回触发器恢复到原始位置，开关内部的触点状态也相应恢复。

通过结合传感器和控制系统，行程开关成为实现自动控制和过程控制的关键元件。

机器设备在达到预定位置时，行程开关能够传递信号并驱动设备执行相应操作，如停止运动或转向等。

5 行程开关的选择、常见故障及处理方法
行程开关的常见故障及处理方法见表１-14。
表1-14 行程开关的常见故障及其处理方法
故障现象
挡铁碰撞位置开关后，触头 不动作
产生原因
1.安装位置不准确 2.触头接触不良或接线松脱 3.触头弹簧失效
处理方法
1.调整安装位置 2.清刷触头或紧固接线 3.更换弹簧
杠杆已经偏转，或无外界机 械力作用，但触头不复位
知识点：行程开关
主讲教师：冯只是靠机械运动部 件的挡铁碰压行程开关而使其常开触点闭合，常闭触点断开，从而对控制电路发 出接通、断开的转换命令。行程开关主要用于控制生产机械的运动方向、行程的 长短及限位保护。按其结构可分为直动式、滚轮式、微动式和组合式。
1-壳体； 2-弓簧片； 3-常开触点； 4-常闭触点；5-动触点； 6-推杆
图1-32 微动式行程开关
4 行程开关的型号和符号
（1）型号。行程开关的型号标志组成及其含义如下：
L X 32 主令电器
行程开关 设计序号
外壳形式
Q—防护型 S—防水型
1—直杆型
操作机构形式
2—直杆滚轮型 3—单臂滚轮型
目 录：
1 直动式行程开关 2 滚轮式行程开关 3 微动开关式行程开关 4 行程开关的型号和符号 5 选择、常见故障及处理方法
3
1 直动式行程开关
直动式行程开关的外形和结构如 图1-30所示。其作用原理与按钮相同， 只是它用运动部件上的挡铁碰压行程 开关的推杆。这种开关不宜用在碰块 移动的速度小于0.4m/min的场合。 1-推杆；2-复位弹簧；3-静触头； 4-动触头；5-触头弹簧
3 微动开关式行程开关
微动开关是行程非常小的瞬时动作 开关，其特点是操作力小和操作行程 短。其外形和结构如图1-32所示，当 推杆被压下时，片簧变形存储能量， 当推杆被压下一定距离时，弹簧瞬时 动作，使其触点快速切换，当外力消 失，推杆在弹簧的作用下迅速复位， 触点也复位。常用的有LXW系列产品。

行程开关工作原理行程开关是一种常见的电气元件，它在电路中起着非常重要的作用。

本文将介绍行程开关的工作原理，包括行程开关的结构组成、工作原理和应用场景等方面。

1. 行程开关的结构组成行程开关通常由触点、驱动机构和外壳组成。

触点是行程开关的核心部件，它负责在触发条件满足时打开或关闭电路。

驱动机构则是触发触点动作的部件，通常包括按钮、杆或者其他机械结构。

外壳则是行程开关的保护部件，它可以防止外部环境对行程开关造成损坏。

2. 行程开关的工作原理行程开关的工作原理非常简单，当驱动机构受到外力作用时，触点会发生动作，从而打开或关闭电路。

例如，当按下按钮时，按钮会施加力到触点上，触点会受到力的作用而发生动作，从而改变电路的通断状态。

这种机械式的工作原理使得行程开关在各种环境下都能正常工作，例如在高温、高湿或者有振动的环境下。

3. 行程开关的应用场景行程开关在工业自动化、机械设备、家用电器等领域都有广泛的应用。

在工业自动化中，行程开关可以用来检测机械设备的位置，从而实现自动化控制。

在机械设备中，行程开关可以用来检测零件的位置或者运动状态，从而保证机械设备的正常运行。

在家用电器中，行程开关可以用来控制电路的通断，从而实现家用电器的开关控制功能。

总之，行程开关是一种非常重要的电气元件，它通过简单而可靠的机械原理实现电路的控制。

它在工业自动化、机械设备、家用电器等领域都有广泛的应用，为各种设备的正常运行提供了重要的支持。

希望本文对行程开关的工作原理有所帮助。

行程开关工作原理行程开关是一种电气开关装置，常用于控制机械设备的行程和位置。

在工业自动化领域中，行程开关被广泛应用于各种机械和设备中，包括自动生产线、机器人、输送系统等。

行程开关的工作原理基于机械传动和电磁原理。

它通常由一个固定的框架和一个可移动的电触头组成。

当机械装置的运动引起行程开关装置的移动时，电触头会与框架上的触发器发生接触，从而完成电路的开闭操作。

通过这种方式，行程开关可以监测和控制机械装置的行程和位置。

行程开关可以根据其触发方式分为多种类型，包括限位开关、微动开关和旋转角度开关等。

这些开关在不同的应用领域有着各自的特点和优势。

限位开关是最常见的一种行程开关，它可以在机械装置达到特定位置时进行开关操作。

限位开关通常由触发器、控制杆和电触头组成。

触发器位于机械装置上，当装置接近或接触触发器时，触发器就会触发控制杆的运动，从而使电触头与固定框架接触或分离。

通过监测电触头的状态，我们可以判断机械装置是否达到了预定的位置。

微动开关也是一种常见的行程开关类型，它类似于按钮开关，通过手动推动活动臂来控制电路的开闭。

微动开关可以根据需要进行手动控制或自动控制，用于实现机械和电气设备的启动和停止。

旋转角度开关是一种特殊类型的行程开关，它通过旋转开关的手柄来实现电路的开闭操作。

旋转角度开关通常用于选择不同的操作模式或电路路径，例如在多档电动机中选择不同的转速。

行程开关的工作原理还与其内部的传感器有关。

传感器是一种可以检测和测量机械运动的装置，常用的传感器包括接近传感器、光电传感器和霍尔传感器等。

这些传感器可以将机械运动转换为电信号，并与行程开关的电路相连。

当传感器检测到机械装置的运动时，会触发行程开关的开闭操作。

行程开关广泛应用于各种自动化控制系统中，其工作原理的稳定性和可靠性对于确保机械装置的准确运行至关重要。

在选择和安装行程开关时，需要考虑其耐久性、反应速度和重复性等因素，以确保行程开关在各种工作环境下都能正常工作。

滚轮式行程开关
1-滚轮 2-上转臂 3、5、11-弹簧 4-套单滚轮自动复位和双滚轮(羊角式)非自动复位式，双滚轮行移开关具有两个稳态位置，有“记忆”作用，在某些情况下可以简化线路。 字串5
（3）微动开关式行程开关 常用的有LXW-11系列产品
行程开关(限位开关)的工作原理及符号表示行程开关又称限位开关，用于控制机械设备的行程及限位保护。在实际生产中，将行程开关安装在预先安排的位置，当装于生产机械运动部件上的模块撞击行程开关时，行程开关的触点动作，实现电路的切换。因此，行程开关是一种根据运动部件的行程位置而切换电路的电器，它的作用原理与按钮类似。行程开关广泛用于各类机床和起重机械，用以控制其行程、进行终端限位保护。在电梯的控制电路中，还利用行程开关来控制开关轿门的速度、自动开关门的限位，轿厢的上、下限位保护。
行程开关按其结构可分为直动式、滚轮式、微动式和组合式。
（1）直动式行程开关 其动作原理与按钮开关相同，但其触点的分合速度取决于生产机械的运行速度，不宜用于速度低于0．4m／min的场所。 字串2
直动式行程开关
1-推杆 2-弹簧 3-动断触点 4-动合触点
（2）滚轮式行程开关 当被控机械上的撞块撞击带有滚轮的撞杆时，撞杆转向右边，带动凸轮转动，顶下推杆，使微动开关中的触点迅速动作。当运动机械返回时，在复位弹簧的作用下，各部分动作部件复位。

行程开关结构范文行程开关是一种常见的电路元件，用于控制电路的开关和断开。

它具有简单、可靠和易于使用的特点，被广泛应用于各种电子设备和工业控制系统中。

本文将详细介绍行程开关的工作原理、分类和应用领域。

行程开关的工作原理如下：当行程开关处于“关”状态时，电流无法通过开关，电路处于断开状态。

而当行程开关处于“开”状态时，电流可以通过开关，电路处于闭合状态。

行程开关可以按照不同的工作原理和结构分为多种类型，包括机械式行程开关、电磁式行程开关和固态行程开关等。

机械式行程开关是最常见的一种行程开关，它通常由可移动的金属片和固定的触点组成。

当行程开关的按钮按下时，可移动金属片会与固定触点接触，从而闭合电路；当按钮释放时，金属片会恢复到原始位置，电路打开。

电磁式行程开关是采用电磁原理工作的行程开关。

它由电磁铁、弹簧和机械臂等组成。

当电流通过电磁铁时，电磁铁会产生磁场，弹簧将机械臂吸引到触点上，从而闭合电路；当电流停止流动时，弹簧将机械臂推开，电路打开。

固态行程开关是使用固态器件（如晶体管、继电器）实现开关功能的一种行程开关。

它没有机械结构，因此具有更长的使用寿命和更高的可靠性。

固态行程开关可以通过电子控制信号来控制电路的开关和断开。

行程开关具有广泛的应用领域，包括自动化控制系统、机械设备、电力系统和消费电子产品等。

在自动化控制系统中，行程开关常用于检测和控制机械运动的位置，如限位开关用于检测机械臂的位置；在机械设备中，行程开关用于控制机器的启动和停止，如按下按钮开关启动机器；在电力系统中，行程开关用于保护电路和设备，如过载保护开关用于防止电路过载；在消费电子产品中，行程开关用于控制电子设备的开关和断开，如电视机的电源开关。

总之，行程开关是一种常见且重要的电路元件，其工作原理、分类和应用领域在本文中做了详细介绍。

行程开关的简单、可靠和易于使用的特点使其被广泛应用于各种电子设备和工业控制系统中，为实现电路的开关和断开提供了方便和可靠的方法。

行程开关工作原理动断触点
行程开关是一种常见的电子开关装置，它的主要工作原理是通过触点的闭合和断开来控制电流的通断。

行程开关通常由一个可移动的机械触头和一个固定的触板组成。

当机械触头与触板接触时，触点闭合，电流可以通过行程开关流动。

而当机械触头与触板分离时，触点断开，电流无法通过行程开关。

行程开关的闭合和断开通常是由一个弹簧机构控制的。

该弹簧机构在没有外力作用时，会保持机械触头与触板分离，使触点处于断开状态。

当施加外力使机械触头与触板接触时，触点闭合，电流可以通过行程开关。

当施加的外力减小或取消时，弹簧机构会使机械触头与触板分离，触点断开。

除了弹簧机构，行程开关还可以配备其他控制元件，如按钮、拨盘等。

这些控制元件可以直接或间接地操控弹簧机构，从而实现对触点的闭合和断开控制。

总之，行程开关通过触点的闭合和断开来控制电流的通断，其工作原理主要是通过弹簧机构和其他控制元件实现的。

这种机械化的操作方式使得行程开关在许多电子设备和电路中得到了广泛应用。

按钮行程开关的异同点
按钮行程开关(PushButtonTravelSwitch)，又称拉杆行程开关，是一种安装在电气设备上的开关，可以用于控制和保护电气设备的操作。

他们有着不同类型，比如有推拉式按钮开关、限位开关、防爆把手、拉杆开关等，每一款都有自己的特点，有些人对它们的异同点不是很清楚，下面就为大家介绍一些关于按钮行程开关的异同点：第一，拉杆行程开关和推拉式按钮开关的使用范围不同。

推拉式按钮开关比较常见，一般用于手动控制装置的开关，而拉杆行程开关多用于自动控制装置的开关。

它们有着不同的功能。

第二，拉杆行程开关和推拉式按钮开关的外观不同。

拉杆行程开关的外表一般是拉杆的形状，而推拉式按钮开关的外表是按钮的形状。

第三，拉杆行程开关和推拉式按钮开关的操作方式不同。

拉杆行程开关是手动操作，只需要拉动拉杆就可以轻松完成；而推拉式按钮开关则可以推拉两种方式操作，由于拉动力矩较大，所以要注意控制内部驱动机构的动作力矩，才能保证它的正常工作。

第四，拉杆行程开关和推拉式按钮开关的安全性不同。

拉杆行程开关有较大的拉动力，操作时要注意安全，而推拉式按钮开关则安全性更高，可以确保安全无害的操作。

综上所述，拉杆行程开关和推拉式按钮开关有着不同的使用范围、外观、操作方式和安全性。

在使用时，应该结合实际情况选择最合适的开关类型，以保证使用的安全性和质量。

- 1 -。
